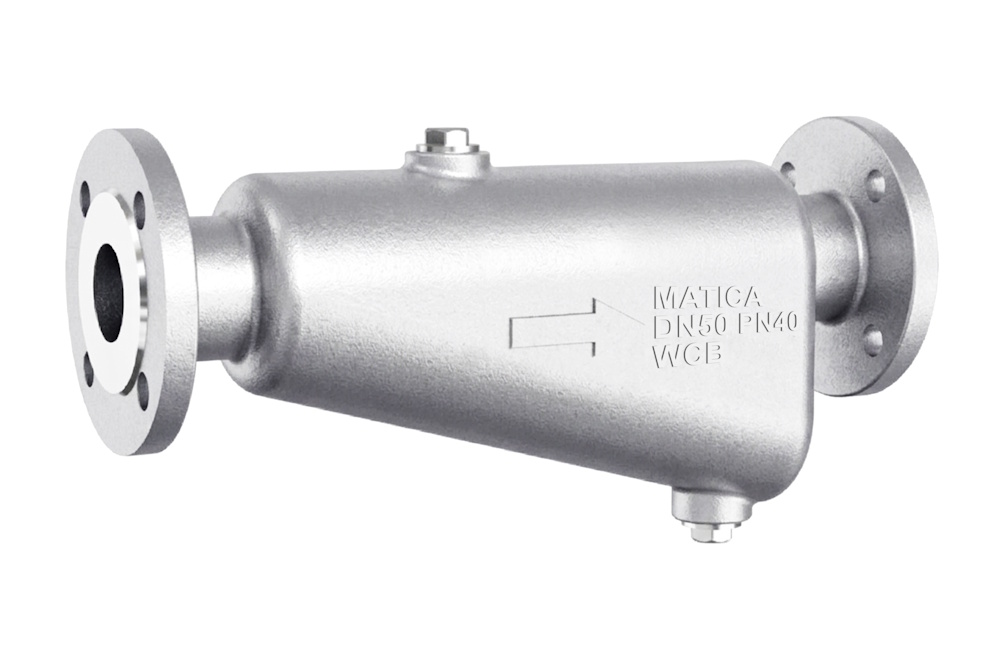

Сепаратор пара и сжатого воздуха MATICA SZ200

Характеристики
Вид оборудования Сепараторы пара и воздуха
Серия MATICA SZ200
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Сепараторы пара MATICA SZ200: Надёжная защита вашего оборудования от влаги!

Хотите защитить дорогостоящее паровое оборудование от эрозии, гидроударов и потери тепловой эффективности? Сепараторы пара MATICA SZ200 — это простое и высокоэффективное решение для осушки пара, сжатого воздуха и газов. Устройства с диаметром от DN 40 до DN 200 удаляют до 99% капельной влаги, гарантируя чистоту среды и продлевая срок службы вашей системы.

Ключевые преимущества сепараторов MATICA SZ200

Максимальная эффективность: Уникальная перегородчатая конструкция обеспечивает отделение влаги с эффективностью до 99% для капель размером более 10 мкм.

Абсолютная надёжность: Прочный корпус из углеродистой стали (WCB) или нержавеющих сталей (CF8/CF8M) рассчитан на давление до 4,0 МПа и температуру до +425°С.

Полное отсутствие обслуживания: В сепараторе нет движущихся частей — он не требует смазки, регулировки и вмешательства в процессе эксплуатации.

Сохранение тепла: Возможность теплоизоляции корпуса предотвращает вторичную конденсацию и повышает общую эффективность системы.

Простота интеграции: Компактные габариты и возможность заказа с фланцами, под сварку или с резьбой позволяют легко встроить сепаратор в любой трубопровод.

Конструктивное превосходство, гарантирующее чистоту пара

Технологии для вашей эффективности. Работа сепаратора MATICA SZ200 основана на комплексном использовании инерционных сил, гравитации и коалесценции. Проходя через систему специальных перегородок, поток многократно меняет направление. Тяжелые капли влаги, не успевая изменить траекторию, ударяются о стенки, сливаются в крупные образования и под действием силы тяжести стекают в дренажную зону. На выходе вы получаете чистый, осушенный пар, что является вашей гарантией защиты арматуры, теплообменников и турбин от преждевременного износа.

Надёжность и простота монтажа — преимущества для эксплуатации

Благодаря продуманной конструкции и выбору типов присоединения, интеграция клапана в существующий трубопровод не вызывает сложностей. Простота конструкции также минимизирует необходимость в частом техническом обслуживании, сокращая эксплуатационные расходы и простои.

Доверяйте проверенному качеству от производителя

Закажите консультацию или расчёт прямо сейчас на сайте или по телефону! Наши специалисты помогут подобрать оптимальное исполнение сепаратора MATICA SZ200 (материал корпуса, тип присоединения) под ваши технологические параметры и условия монтажа.

MATICA SZ200: Сухой пар — эффективная работа!

Тип конструкцииСепаратор пара перегородочного типа
Диаметр условный DN, мм40–200
Давление номинальное PN, МПа1,6; 4,0
Максимальная температура рабочей среды Tmax, °С+425
Применениедля отделения влажной фракции, содержащейся в паре, сжатом воздухе или газах
Основные рабочие средыпар, воздух, газы
ПрисоединениеФланцы;
Сварка и трубная резьба по запросу
Положение установкиГоризонтально
01 Материалы

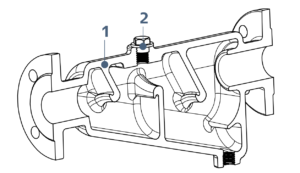

Основные материалы сепараторов MATICA SZ200

Деталь Модель, материалы
SZ233 SZ244 SZ55
1 Корпус WCB CF8 CF8M
2 Пробка A105 AISI304 AISI316

По запросу возможна замена материалов корпуса на такие как: A105N, A350 Gr.LF2, A182 Gr.F11, A182 Gr.F22, A182 Gr.F5, A182 Gr.F304, A182 Gr.F316, A182 Gr.F304L, A182 Gr.F316L и другие.

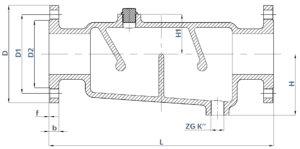

01 Размеры сепараторов MATICA SZ200

DN PN L H H1 D D1 D2 f b z-Ød ZG K”
40 4,0 400 111 52 150 110 88 2 18 4-Ø18 ¾”
50 4,0 400 111 52 165 125 102 2 20 4-Ø18 ¾”
65 1,6 400 111 52 185 145 122 2 20 4-Ø18 ¾”
65 4,0 400 111 52 185 145 122 2 22 8-Ø18 ¾”
80 1,6 480 148 96 200 160 138 2 20 4-Ø18 1”
80 4,0 480 148 96 200 160 138 2 24 8-Ø18 1”
100 1,6 540 148 96 220 180 158 2 20 8-Ø18 1”
100 4,0 540 148 96 235 190 162 2 24 8-Ø22 1”
125 1,6 540 148 96 250 210 188 2 22 8-Ø18 1”
125 4,0 540 148 96 270 220 188 2 26 8-Ø26 1”
150 1,6 630 148 96 285 240 212 2 24 8-Ø22 1”
150 4,0 630 148 96 300 250 218 2 28 8-Ø26 1”
200 1,6 630 148 96 335 295 268 3 26 12-Ø22 1”
200 4,0 630 148 96 375 320 250 3 30 12-Ø30 1”
02 Таблица подбора КОФ и крепежа:
Монтаж сепараторов MATICA® SZ200 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В. Сепараторы MATICA® SZ200 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.
DN РN

МПа

Фланцы воротниковые Фланцы плоские
количество отверстий во фланце Шпилька

ГОСТ 9066-75

количество отверстий во фланце вариант крепления, с помощью:
Шпилька 9066-75 Болт ГОСТ 7798-70
1 шпилька 2 гайки 1 шпилька 2 гайки 1 болт 1 гайка
40 1,6 4 М16х80 4 М16х90 М16х60
4,0 4 М16х90 х х х
50 1,6 4 М12х80 4 М16х90 М16х80
4,0 4 М16х90 х х х
65 1,6 4 М1бх90 4 М16х90 М16х80
4,0 8 М16х100 х х х
80 1,6 4 М16х90 4 М16х90 М16х80
4,0 8 М16х100 х х х
100 1,6 8 М16х100 8 М16х100 М16х80
4,0 8 М20х110 х х х
125 1,6 8 М16х100 8 М16х100 М16х80
4,0 8 М24х130 х х х
150 1,6 8 М20х110 8 М20х110 М20х90
4,0 8 М24х130 х х х
200 1,6 12 М20х150 12 М20х150 М20х130
4,0 12 М27х150 х х х



1 2 3 4 5 6 7  8  9
SZ 2 3 3 DN 40 4,0 425 3 (В)
1. Обозначение типа
SZСепаратор
2. Маркировка серии
3перегородочного типа
3. Материал корпуса
3сталь WCB
4нержавеющая сталь CF8 (по запросу)
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы*
4. Материал пробок
3сталь A105
4нержавеющая сталь AISI304 (по запросу)
5нержавеющая сталь AISI316 (по запросу)
9специальные стали и сплавы*
5. Диаметр условный DN, мм
40-20040-200 мм
6. Давление номинальное PN, МПа
1,61,6 МПа
4,04,0 МПа
7. Максимальная температура Tmax, °C
425425°С
8. Тип присоединения
1трубная резьба (опция)
2под приварку (опция)
3фланцевое
9спец. исполнение*
9. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение

Сепараторы MATICA SZ200 характеризуются следующим спектром достоинств:

1. Эффективность осушки

  • Комплексный принцип работы: Использует инерционные силы, гравитацию и эффект коалесценции для максимальной очистки.
  • Высокая степень сепарации: Удаляет до 99% капельной влаги (для частиц крупнее 10 мкм).

2. Надёжность и ресурс

  • Прочные материалы: Корпус из углеродистой (WCB) или нержавеющей стали (CF8/CF8M).
  • Экстремальные параметры: Выдерживает давление до 4,0 МПа и температуру до +425°С.
  • Защита оборудования: Предотвращает эрозию, гидроудары и снижение тепловой эффективности downstream-устройств (клапанов, теплообменников, турбин).

3. Простота и экономия

  • Необслуживаемая конструкция: Отсутствие движущихся частей — не требует смазки, регулировки или ремонта в процессе эксплуатации.
  • Снижение затрат: Минимизирует простои и эксплуатационные расходы.

4. Энергоэффективность

  • Теплоизоляция: Возможность изоляции корпуса предотвращает вторичную конденсацию и повышает общую эффективность системы.

5. Удобство интеграции

  • Гибкость монтажа: Возможность заказа с фланцевым, сварным или резьбовым присоединением для лёгкой встройки в любой трубопровод.
  • Компактность: Малые габариты и строительная длина.

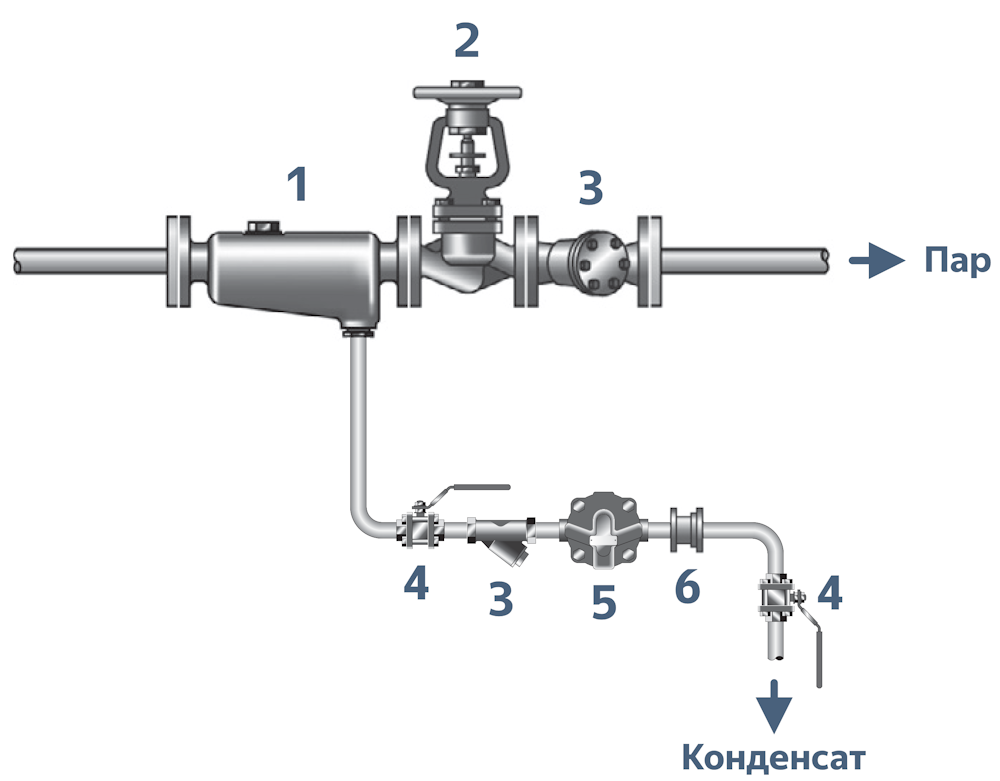

Схема монтажа сепараторов MATICA SZ200:

НаименованиеСерия MATICA
1СепараторSZ300
2Клапан сильфонныйCV300
3ФильтрFV300
4Кран шаровойBB300
4*Клапан сильфонныйCV300
5КонденсатоотводчикST200, ST300, ST400
6Обратный клапанUV400

Примечание: «*» означает, что для систем с температурой конденсата более 180оС краны шаровые BB300 следует заменить на сильфонные клапаны CV300.

ВНИМАНИЕ!!!

Для уточнения специфики монтажа и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
