Фильтры сетчатые MATICA FV300

Характеристики
Вид оборудования Сетчатые фильтры
Серия FV300
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

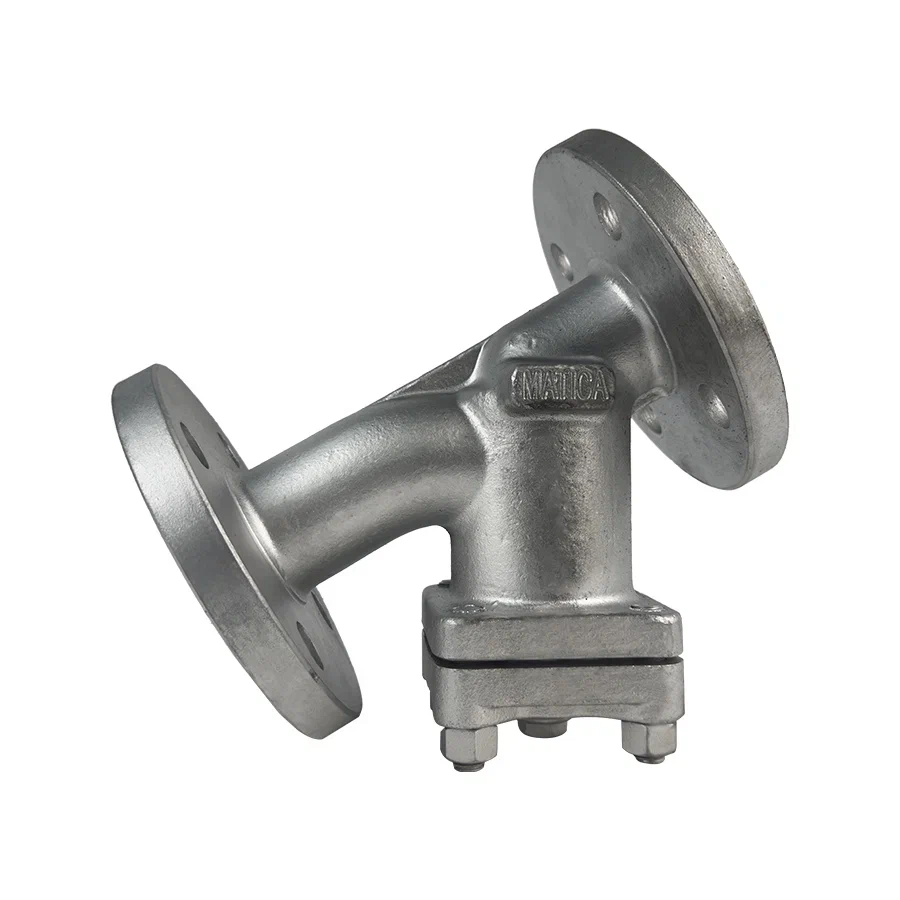

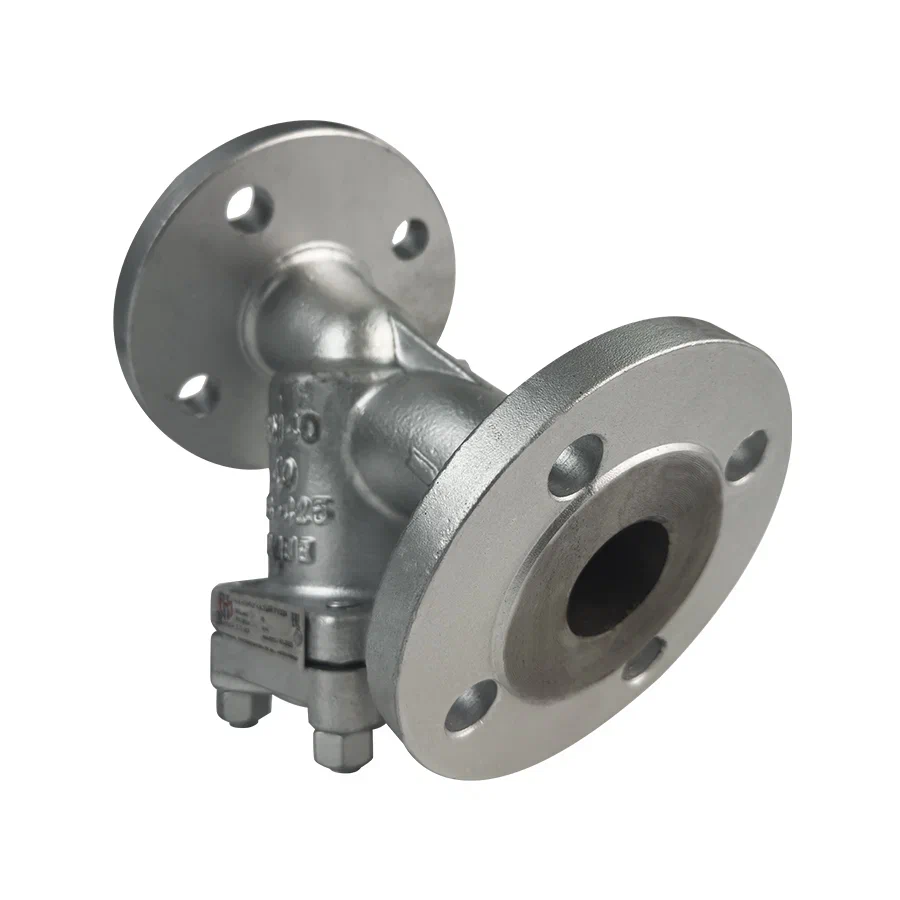

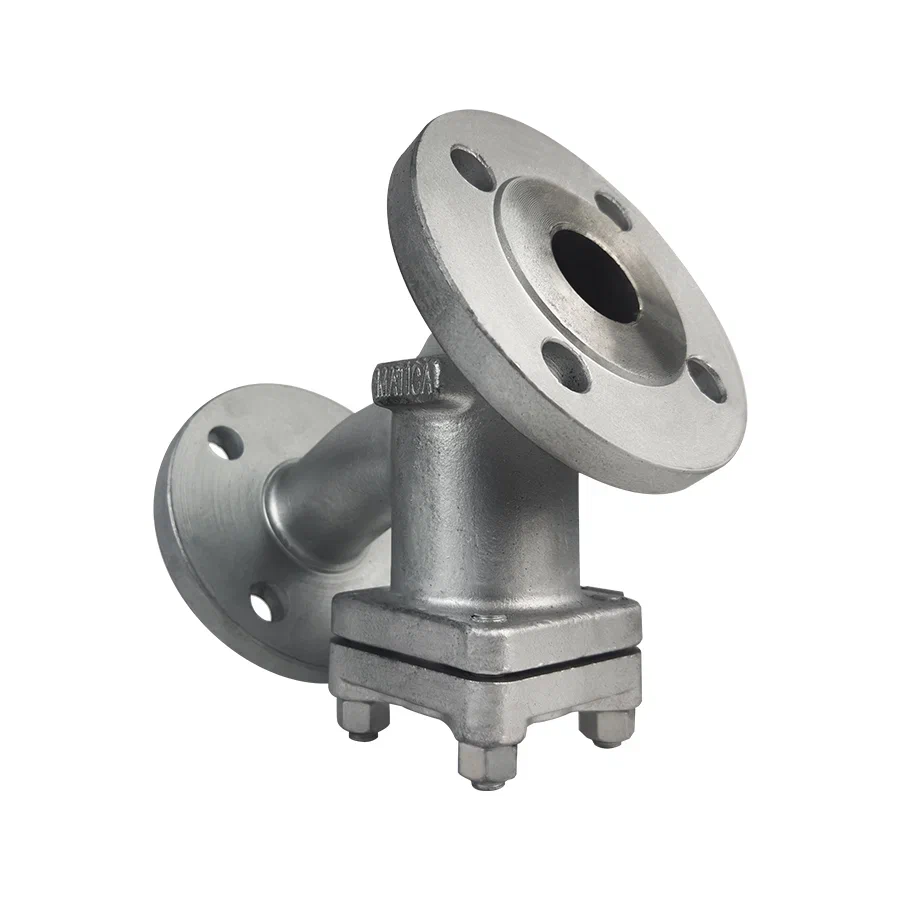

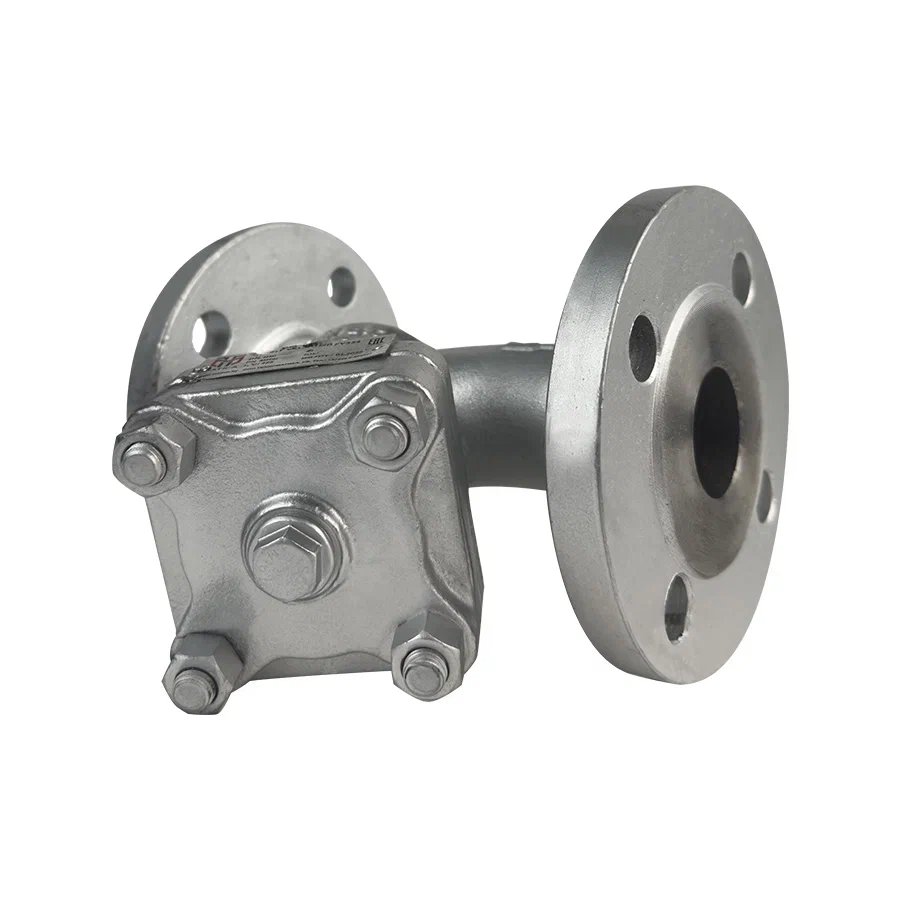

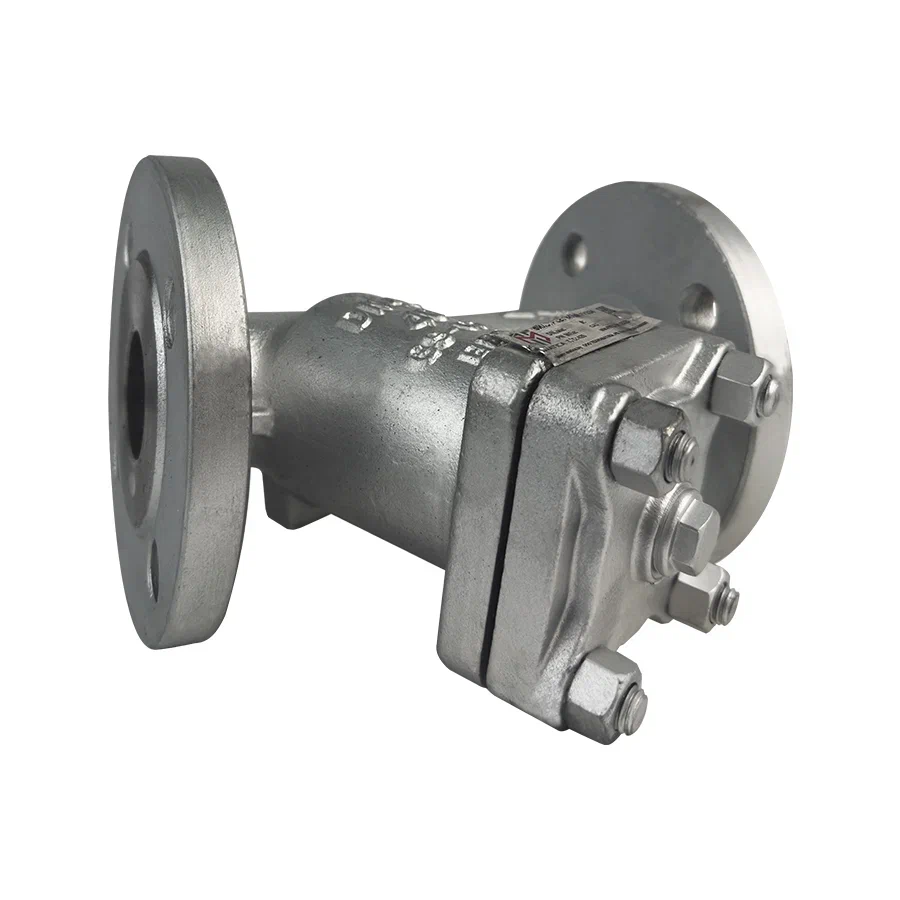

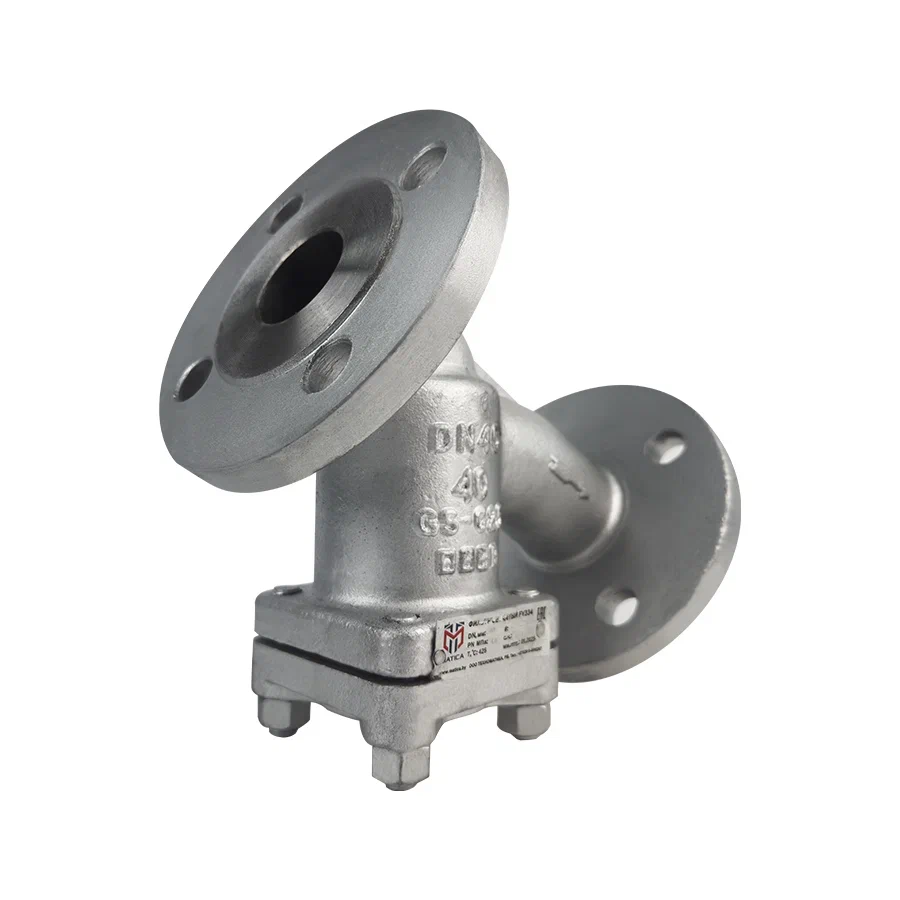

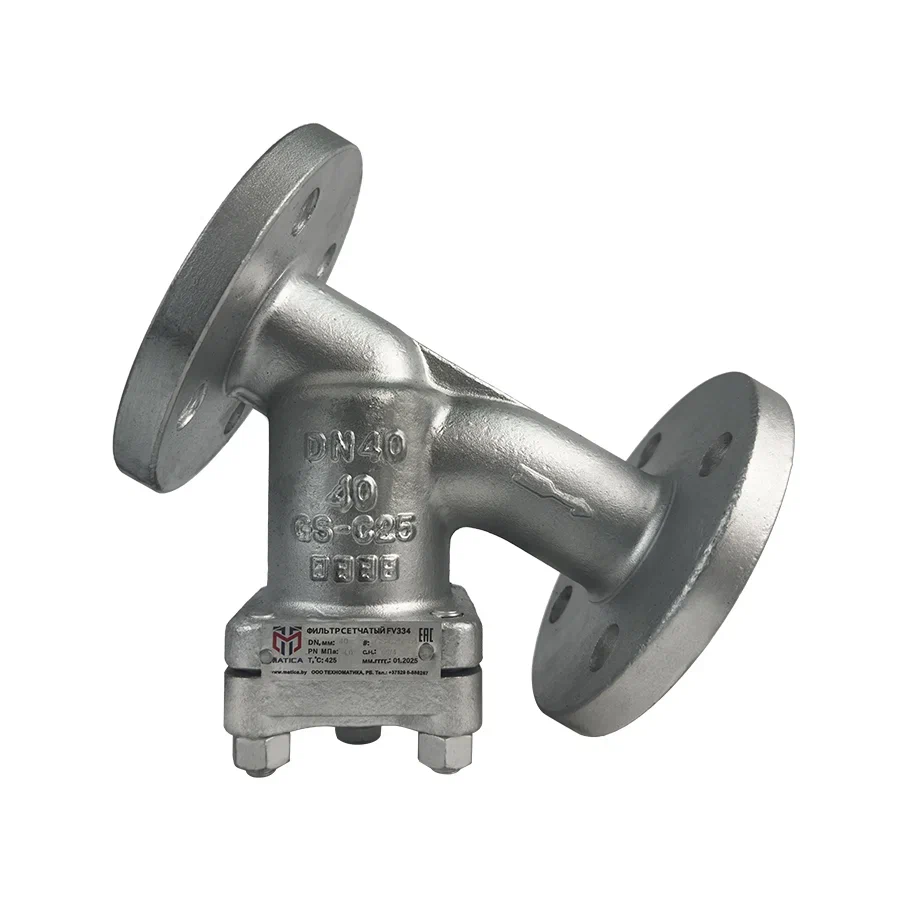

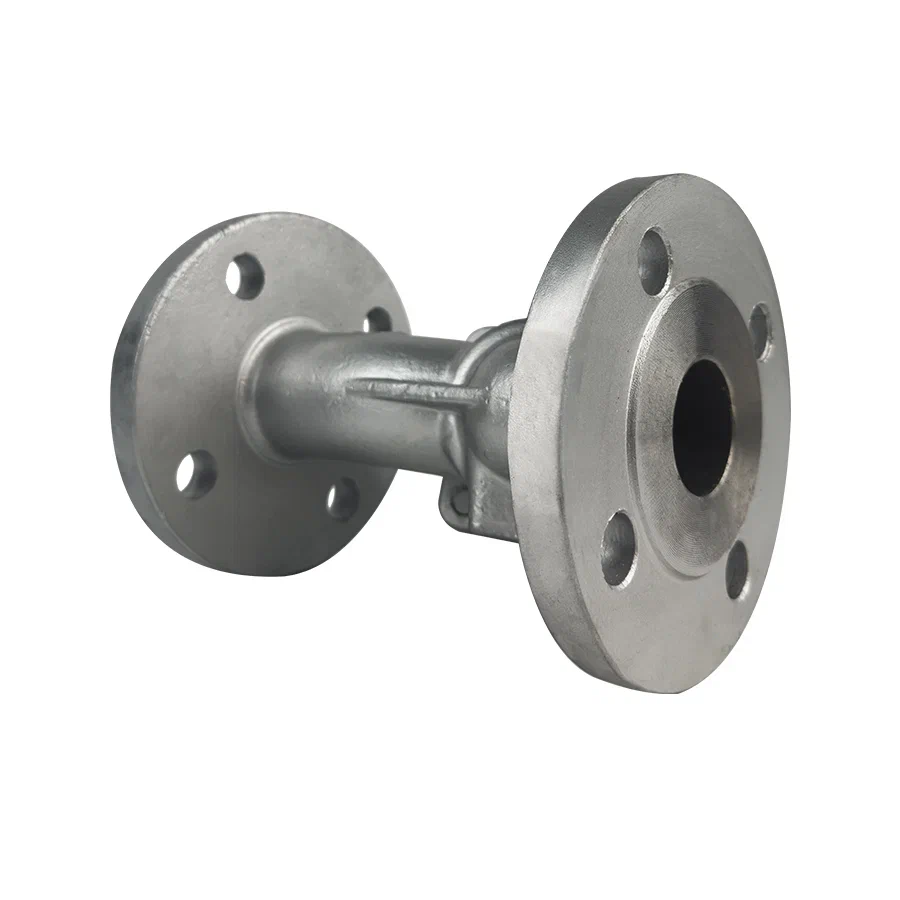

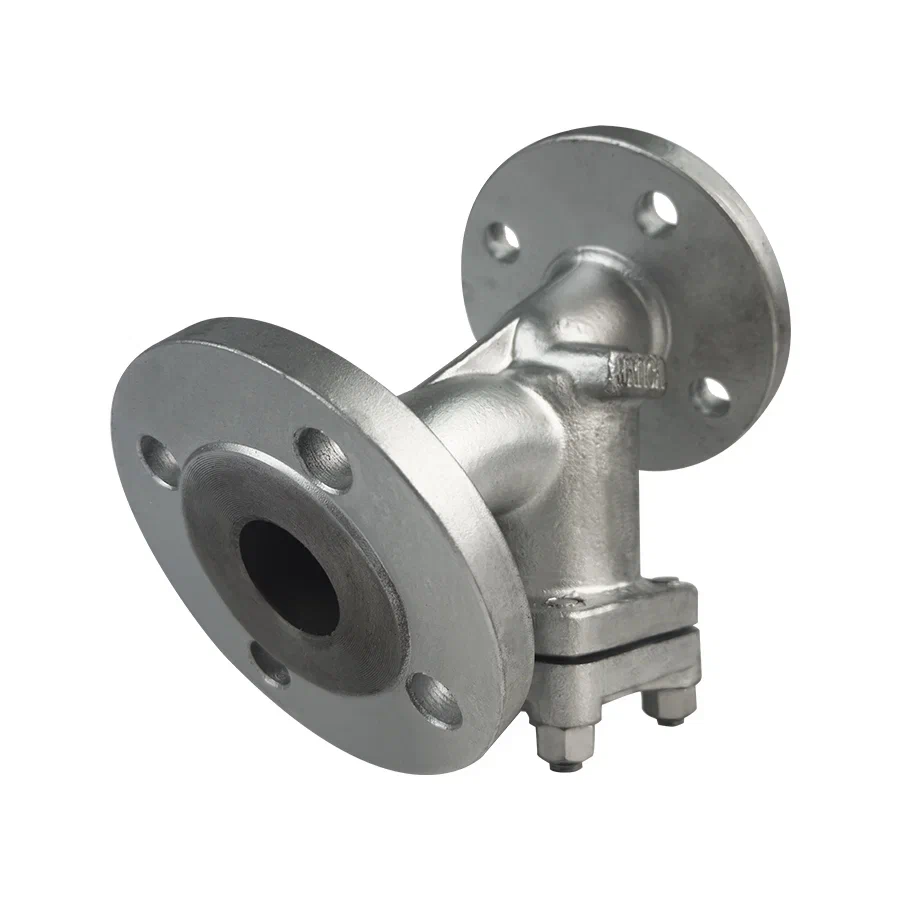

Фильтры сетчатые Y-образные MATICA FV300 — надежная защита трубопроводных систем

Сетчатые фильтры MATICA серии FV300 — это предохранительная трубопроводная арматура, предназначенная для эффективного удаления механических примесей и посторонних включений из потока рабочих сред. Установка фильтра в контур защищает чувствительное оборудование (насосы, теплообменники, клапаны, измерительные приборы) от преждевременного износа и поломок, обеспечивает бесперебойную работу систем и значительно продлевает срок службы всей инфраструктуры.

Y-образная форма корпуса обеспечивает компактность, низкое гидравлическое сопротивление и простоту обслуживания. Фильтры FV300 применяются в системах холодного и горячего водоснабжения, отопления, теплообмена, на паропроводах, а также в перерабатывающей, пищевой, фармацевтической промышленности, энергетике и металлургии.

Ключевые преимущества и особенности

  • Широкий диапазон параметров — номинальные диаметры DN 15–800, давление PN 1,6–4,0 МПа (до 10 МПа под заказ), рабочая температура от –60 до +425 °C.
  • Универсальность применения — эффективная очистка воды, пара, воздуха, масел, жидких и газообразных сред.
  • Высокая степень фильтрации — размер ячеек сетки подбирается под конкретные задачи, возможна установка магнитных элементов для улавливания ферромагнитных частиц.
  • Разнообразие присоединений — фланцевое, резьбовое, под приварку, включая нетиповые исполнения по запросу.
  • Простота обслуживания — сливная пробка в нижней части корпуса позволяет быстро удалять накопившийся осадок без демонтажа фильтра.

Конструктивное превосходство, гарантирующее долгий срок службы

Фильтры FV300 изготавливаются из высококачественных материалов, устойчивых к коррозии, высоким температурам и давлению. Корпус может быть выполнен из чугуна (GG25, GGG40), углеродистой стали GS-C25 или нержавеющих сталей CF8/CF8M. Фильтрующий элемент — сетка из нержавеющей стали AISI304 или AISI316 — обеспечивает надежное удержание частиц и легко очищается. Уплотнения из терморасширенного графита (ТРГ) выдерживают экстремальные температуры и агрессивные среды. Все изделия проходят контроль прочности и герметичности, соответствуют требованиям технических регламентов Таможенного союза.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

Y-образные фильтры MATICA могут устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов. Направление потока четко обозначено стрелкой на корпусе, что исключает ошибки при монтаже. Компактная конструкция не требует дополнительного пространства для обслуживания. Для очистки достаточно открутить сливную пробку и удалить накопившийся шлам — полный демонтаж фильтра требуется лишь в редких случаях. По желанию заказчика фильтр может комплектоваться устройством автоматической промывки, что минимизирует участие персонала.

Доверяйте проверенному качеству от производителя

Оборудование MATICA производится с многоступенчатым контролем качества. Мы гарантируем соответствие заявленных характеристик, наличие сертификатов ТР ТС и полную техническую поддержку. Возможно изготовление фильтров по индивидуальным требованиям: специальные материалы, нетиповые присоединения, увеличенное давление или температура. Срок службы изделий — не менее 10 лет при соблюдении правил эксплуатации.

MATICA FV300 — чистота потока, надежность системы!

Тип конструкциифильтр сетчатый У-образный
Диаметр номинальный, DN15-400 (450-800 по запросу)
Давление номинальное, МПа1,6 / 2,5 / 4,0 (6,3 и 10,0 по запросу)
Максимальная температура рабочей среды Tmax, °С-60… +425
Применениедля очистки регулируемой среды от механических примесей
Основные рабочие средыВода, жидкости, воздух, пар, газы
Присоединениефланцевое, резьбовое, под приварку
Ответные фланцыГОСТ 33259-2015 или аналог
Установочное положениегоризонтально, вертикально
Направление подачи рабочей средыстрелка на корпусе клапана
01 Материалы фильтров FV300

Модель FV314* FV324* FV334 FV344 FV355*
1 Корпус GG25 GGG40 GS-C25 CF8 CF8M
2 Сетка AISI304 AISI304 AISI304 AISI304 AISI316
3 Прокладка ТРГ ТРГ ТРГ ТРГ ТРГ
4 Крышка GG25 GGG40 GS-C25 CF8 CF8M
5 Пробка A105 A105 A105 CF8 CF8M
6 Болт A194 B7 A194 B7 A194 B7 A193 B8 A193 B8M

*По запросу.
Возможна замена материалов корпуса и внутренних деталей на такие как: A105N, A350 Gr.LF2, A182 Gr.F11, A182 Gr.F22, A182 Gr.F5, A182 Gr.F304, A182 Gr.F316, A182 Gr.F304L, A182 Gr.F316L и другие.

02 Зависимость «давление-температура»
Материал корпуса PN

МПа

 ℃ / МПа
—40 —10 50 100 150 200 250 300 350 400 425 450 500
GG25* 1,6 — 1,60 1,60 1,60 1,44 1,28 1,12 0,96 — — — — —
GGG40* 1,6 — 1,60 1,60 1,60 1,55 1,47 1,39 1,28 1,12 — — — —
2,5 — 2,50 2,50 2,50 2,43 2,30 2,18 2,00 1,75 — — — —
GS-C25 1,6 1,09 1,59 1,57 1,53 1,48 1,41 1,32 1,22 1,08 0,98 0,88 — —
2,5 1,45 2,48 2,46 2,40 2,38 2,32 2,16 1,96 1,76 1,57 1,37 — —
4,0 1,71 3,98 3,91 3,73 3,47 3,02 2,84 2,58 2,40 2,31 2,16 — —
WC6* 1,6 1,09 1,59 1,53 1,63 1,58 1,49 1,43 1,33 1,23 1,15 1,11 1,07 0,89
2,5 1,45 2,46 2,38 2,54 2,48 2,33 2,23 2,08 1,93 1,80 1,74 1,67 1,39
4,0 1,71 3,98 3,91 4,07 3,96 3,74 3,57 3,33 3,09 2,89 2,77 2,67 2,23
CF8 1,6 1,01 1,52 1,43 1,33 1,20 1,10 1,02 0,96 0,91 0,87 0,86 0,86 0,83
2,5 1,32 2,43 2,31 2,07 1,87 1,72 1,60 1,50 1,42 1,36 1,35 1,34 1,30
4,0 1,63 3,94 3,76 3,32 2,99 2,76 2,56 2,41 2,27 2,18 2,16 2,14 2,08
CF8M 1,6 1,01 1,52 1,43 1,33 1,20 1,10 1,02 0,96 0,91 0,87 0,86 0,86 0,83
2,5 1,32 2,43 2,31 2,07 1,87 1,72 1,60 1,50 1,42 1,36 1,35 1,34 1,30
4,0 1,63 3,94 3,76 3,32 2,99 2,76 256 2,41 2,27 2,18 2,16 2,14 2,08

* по запросу

Фильтры в стандартном исполнении разработаны для нормальных рабочих условий. Некоторые рабочие среды не предназначены для фильтров стандартного исполнения. В случае, если рабочие условия не подходят для стандартных фильтров (например, для агрессивной или абразивной среды), пользователь должен обратиться к производителю перед размещением заказа. При выборе фильтра для определенной среды обратитесь к справочнику химической стойкости материалов.

01 Основные габаритные размеры фильтра FV300

DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L, мм 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H, мм 72 88 105 110 130 140 170 190 240 290 340 425 515 615 725 835
Вес, кг 1,6 МПа 2,5 3,4 4,6 5,5 7,5 9,5 14 17 26 40 62 109 190 250 400 530
2,5 МПа 2,5 3,4 4,6 5,5 7,5 9,5 15 18 27 44 64 116 205 280 440 580
4,0 МПа 2,5 3,4 4,6 5,5 7,5 9,5 15 18 28 45 65 119 210 290 450 600
Kvs, м3/ч* 6,3 11 17,5 28 44 69 118 178 270 420 620 1100 1700 2500 3400 4400
*Для стандартной сетки. Возможны технические изменения. DN более 400 мм. по запросу.
02 Таблица подбора крепежа
Монтаж фланцевых фильтров MATICA FV300 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В. Фильтры серии FV300 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.
DN РN, МПа Фланцы воротниковые

ГОСТ 33259-15 тип 11

 Фланцы плоские ГОСТ 33259-15 тип 01
количество отверстий во фланце Шпилька

ГОСТ 9066-75

 количество отверстий во фланце вариант крепления, с помощью:
Шпилька 9066-75 Болт ГОСТ 7798-70
1 шпилька 2 гайки 1 шпилька 2 гайки 1 болт 1 гайка
15 1,6 4 М12х70 4 М12х65 М12х50
2,5 4 М12х75 4 М12х65 М12х50
4,0 4 М12х75 х х х
20 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
25 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
32 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х60
4,0 4 М16х90 х х х
40 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
50 1,6 4 М12х80 4 М16х90 М16х80
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
65 1,6 4 М1бх90 4 М16х90 М16х80
2,5 8 М16х100 8 М16х90 М16х80
4,0 8 М16х100 х х х
80 1,6 4 М16х90 4 М16х90 М16х80
2,5 8 М16х100 8 М16х100 М16х80
4,0 8 М16х100 х х х
100 1,6 8 М16х100 8 М16х100 М16х80
2,5 8 М20х110 8 М20х110 М20х90
4,0 8 М20х110 х х х
125 1,6 8 М16х100 8 М16х100 М16х80
2,5 8 М24х120 8 М24х140 М24х100
4,0 8 М24х130 х х х
150 1,6 8 М20х110 8 М20х110 М20х90
2,5 8 М24х130 8 М24х140 М24х100
4,0 8 М24х130 х х х
200 1,6 12 М20х110 12 М20х110 М20х90
2,5 12 М24х130 12 М24х140 М24х100
4,0 12 М27х150 х х х
250 1,6 12 М24х120 12 М24х140 М24х100
2,5 12 М27х140 12 М27х150 М27х110
4,0 12 М30х160 х х х
300 1,6 12 М24х130 12 М24х140 М24х100
2,5 16 М27х150 16 М27х150 М27х110
4,0 16 М30х180 х х х
350 1,6 16 М24х130 16 М24х140 М24х100
2,5 16 М30х160 16 М30х180 М30х130
4,0 16 М30х190 х х х
400 1,6 16 М27х150 16 М27х150 М27х110
2,5 16 М30х170 16 М30х180 М30х130
4,0 16 М36х210 х х х
Размеры для DN более 400 мм. по запросу.
1 2 3 4 5 6 7 8 9  10 11
FV 3 3 4 — 250 — DN 50 — 4,0 — 425 — 3 (B) — (Х)
1. Обозначение типа
FVфильтр сетчатый
2. Маркировка серии
3У-образный
3. Материал корпуса
1серый чугун GG25 (по запросу)
2высокопрочный чугун GGG40 (по запросу)
3углеродистая сталь GS-C25
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал сетки
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9специальные стали и сплавы
5. Номинальная тонкость фильтрации
250250 мкм (указать)
6. Диаметр условный DN, мм
15-80015-800 мм
7. Давление номинальное PN, МПа
1,01,0 МПа
1,61,6 МПа
2,52,5 МПа
4,04,0 МПа
8. Максимальная температура Tmax, °C
300300°C
350350°C
425425°C
9. Тип присоединения
1трубная резьба (по запросу)
2концы под приварку (по запросу)
3фланцевое
9нетиповое присоединение
10. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение
11. Опции
магнитные вставки
сливная пробка
автоматическая промывка
Пример заказа:FV334-250-DN50-4,0-425-3(В)-Х
FVфильтр сетчатый
3У-образный
4корпус из углеродистой стали GS-C25
4сетка из нержавеющей стали AISI304
250тонкость фильтрации сетки 250 мкм
DN50диаметр условный 50 мм
4,0давление номинальное 4,0 МПа
425максимальная температура 425°С
3(B)фланцевое присоединение, соединительный выступ
Преимущества
Монтаж
Гарантия и сертификаты

Среди ключевых достоинств модели этой серии трубопроводной арматуры можно выделить следующие пункты:

  • Высокое качество фильтрации потока, зависящее от выбранного размера ячейки;
  • Длительный срок службы узла, обусловленный применяемыми сплавами и возможностью периодической чистки фильтрующего элемента;
  • Возможность монтажа в различных пространственных положениях;
  • Широкий выбор версий и дополнительных опций;
  • Гарантия 12 месяцев с момента ввода в эксплуатацию;
  • Доступная цена сетчатого фильтра.
  • Требования во время монтажа
  • Устанавливают фильтры таким образом, чтобы направление стрелки на корпусе совпадало с направлением движения среды.
  • НА ГОРИЗОНТАЛЬНОМ трубопроводе фильтр устанавливается крышкой вниз или крышкой вбок.
  • НА ВЕРТИКАЛЬНОМ трубопроводе фильтр устанавливается при движении потока сверху вниз.
  • На горизонтальном паропроводе фильтр устанавливается крышкой вбок.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции
