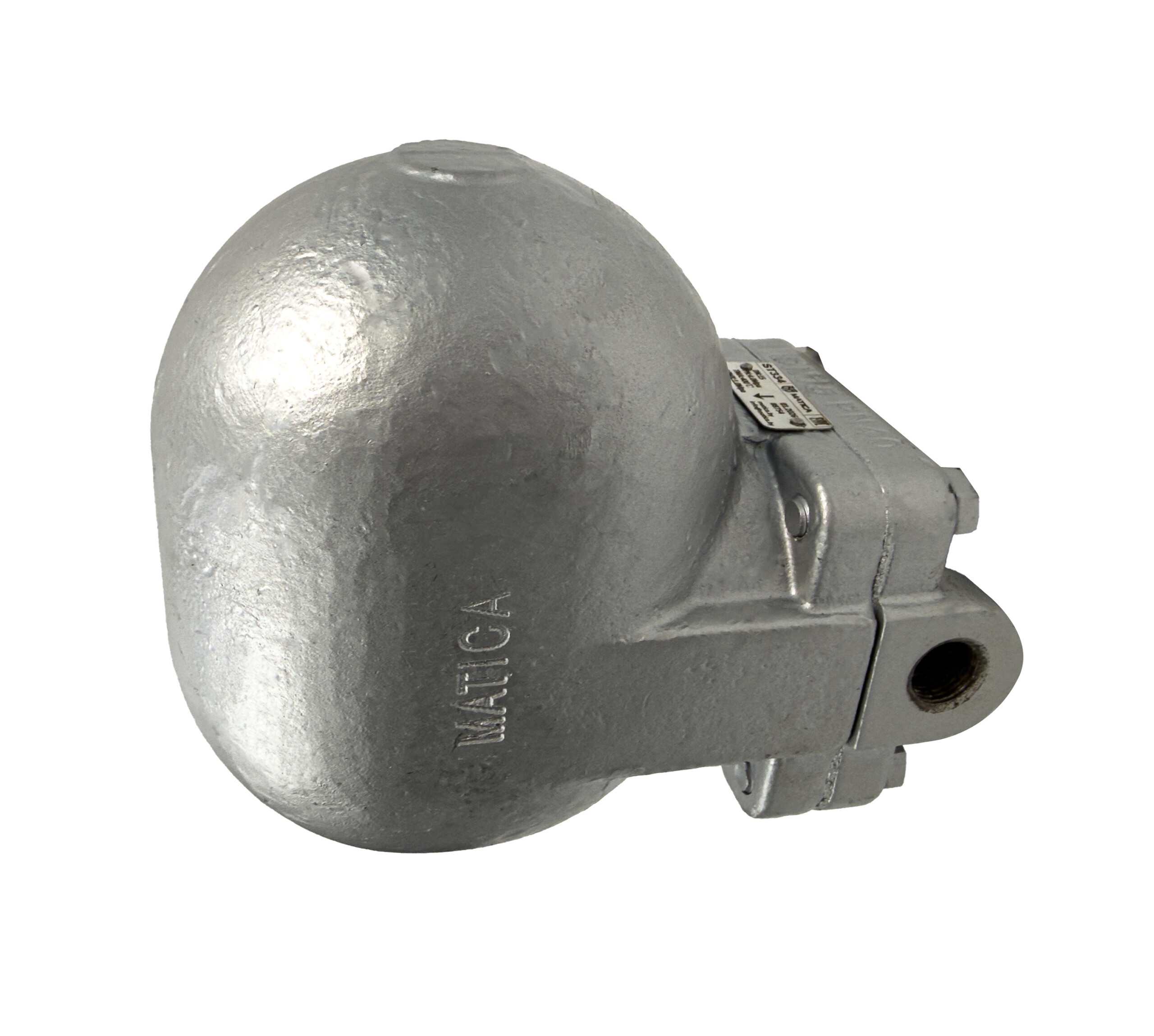

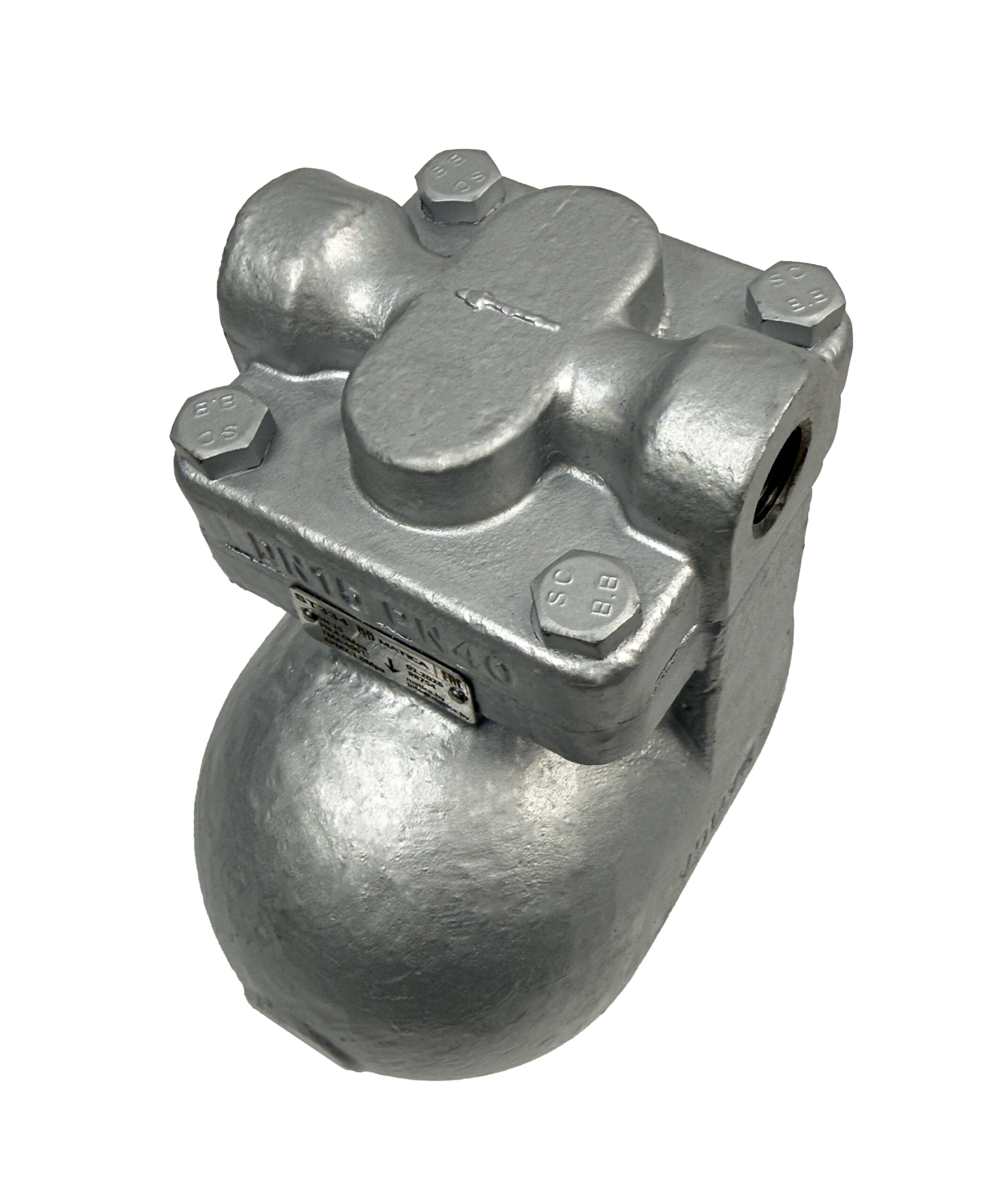

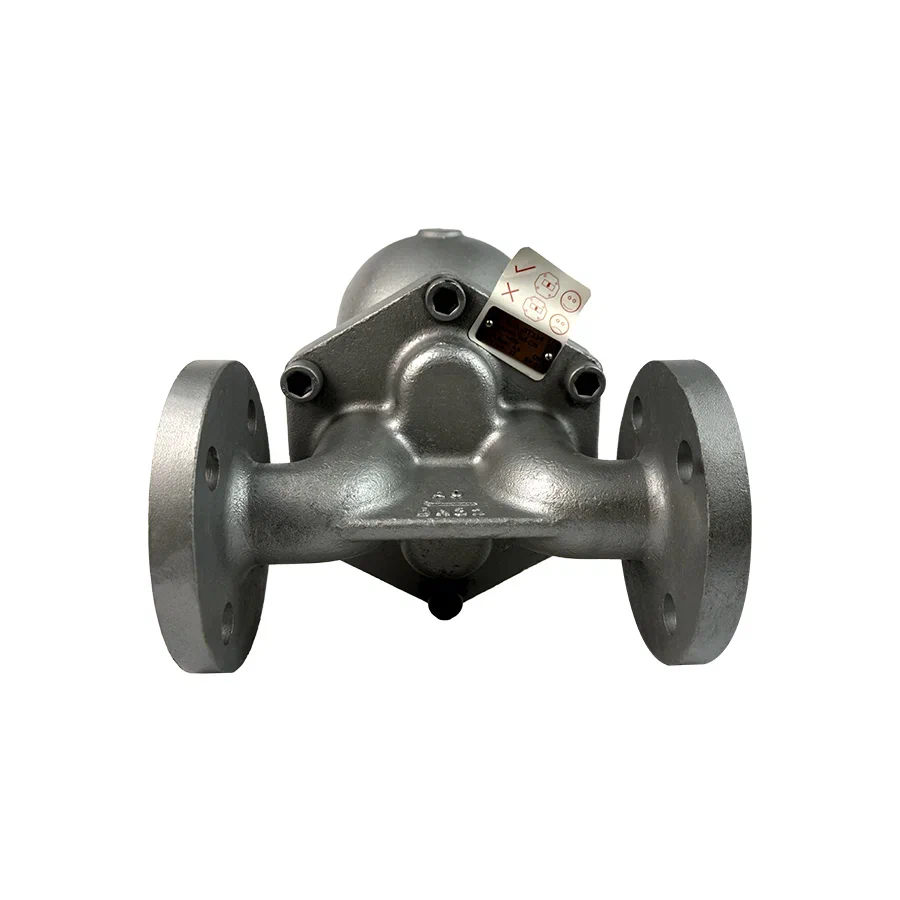

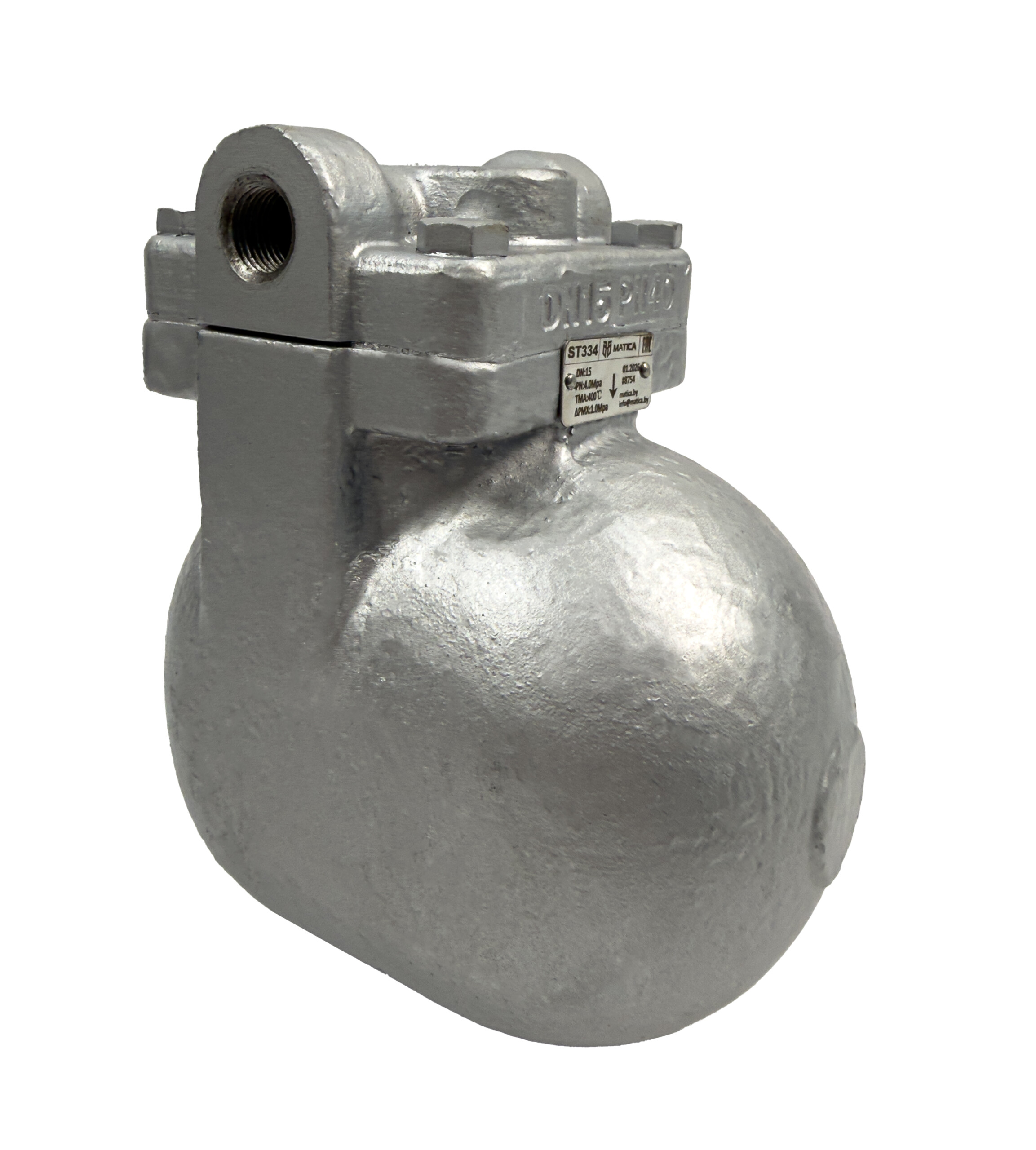

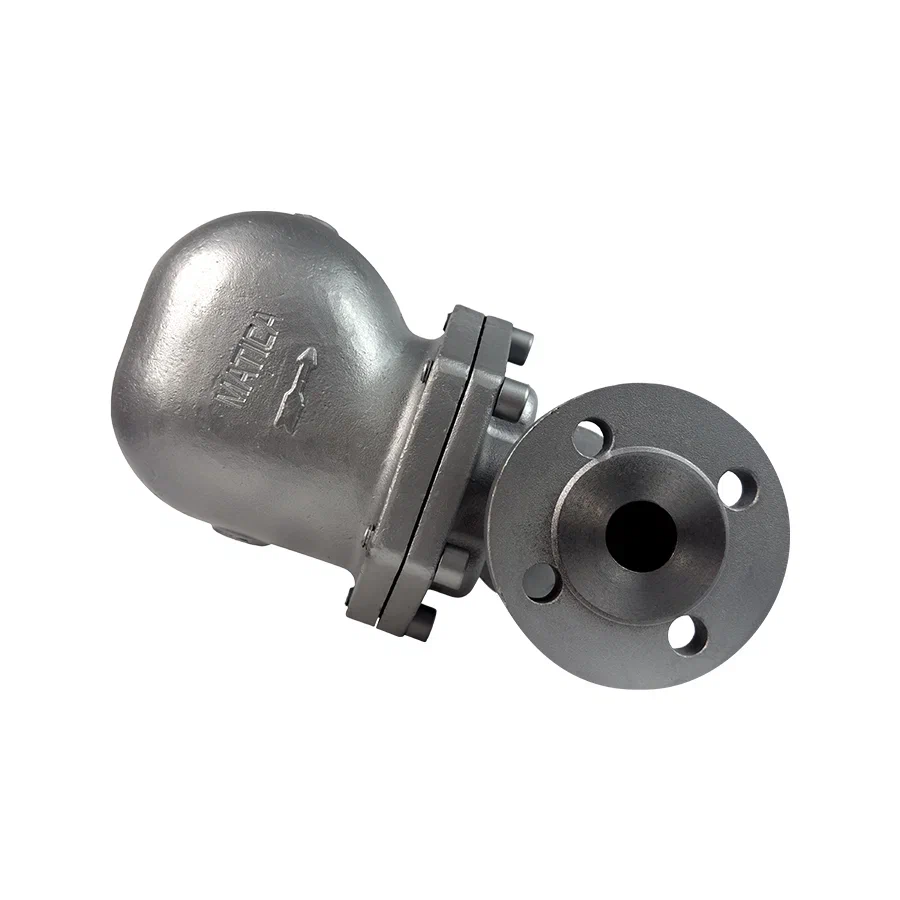

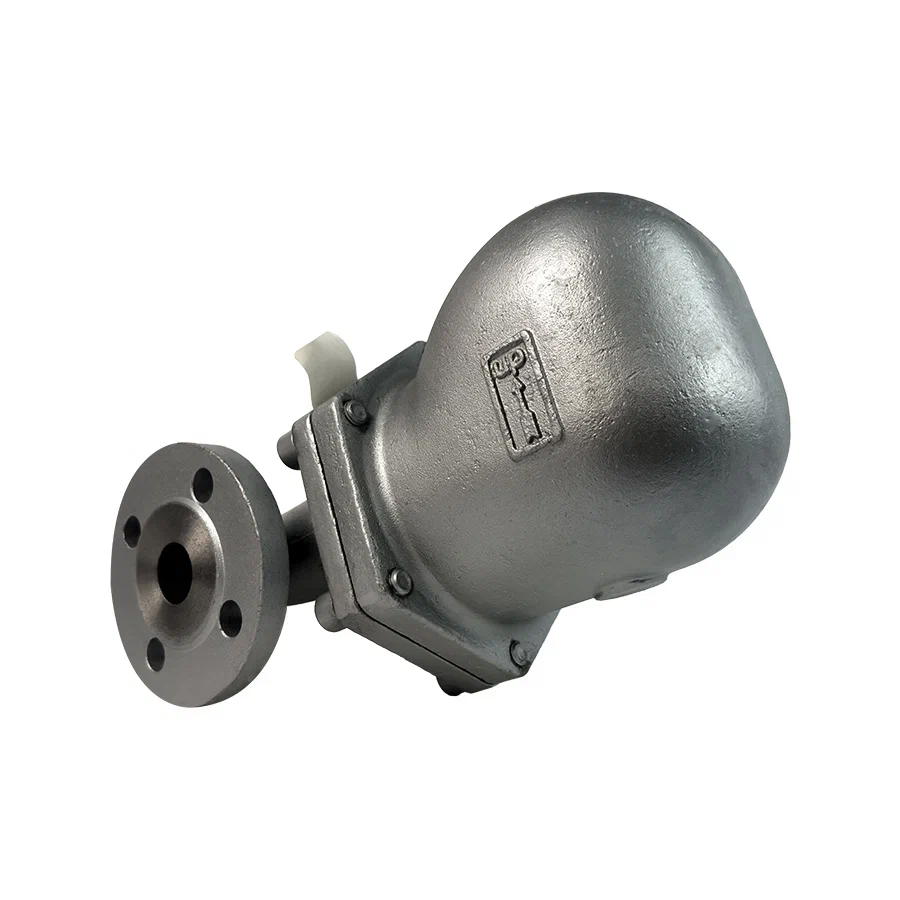

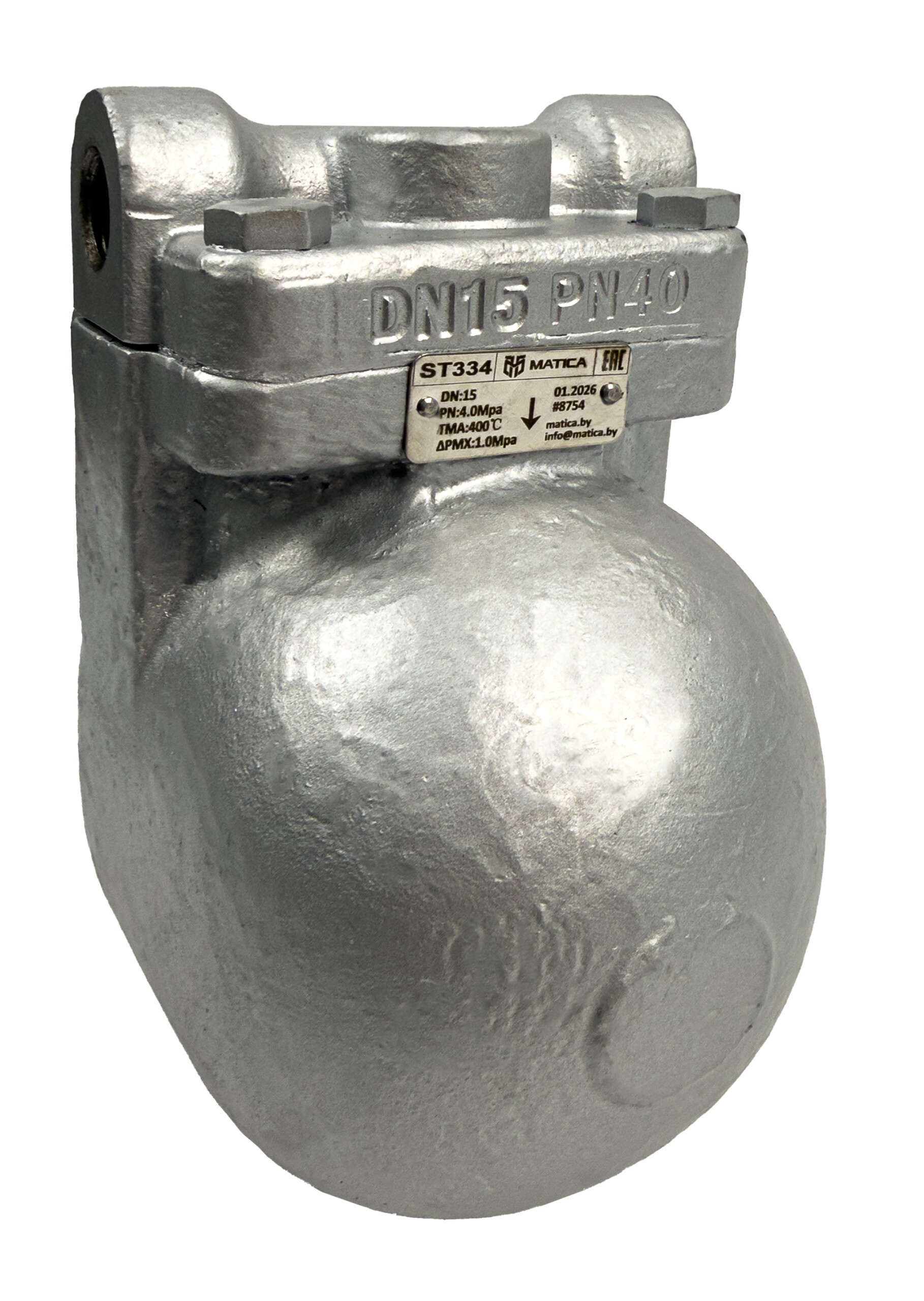

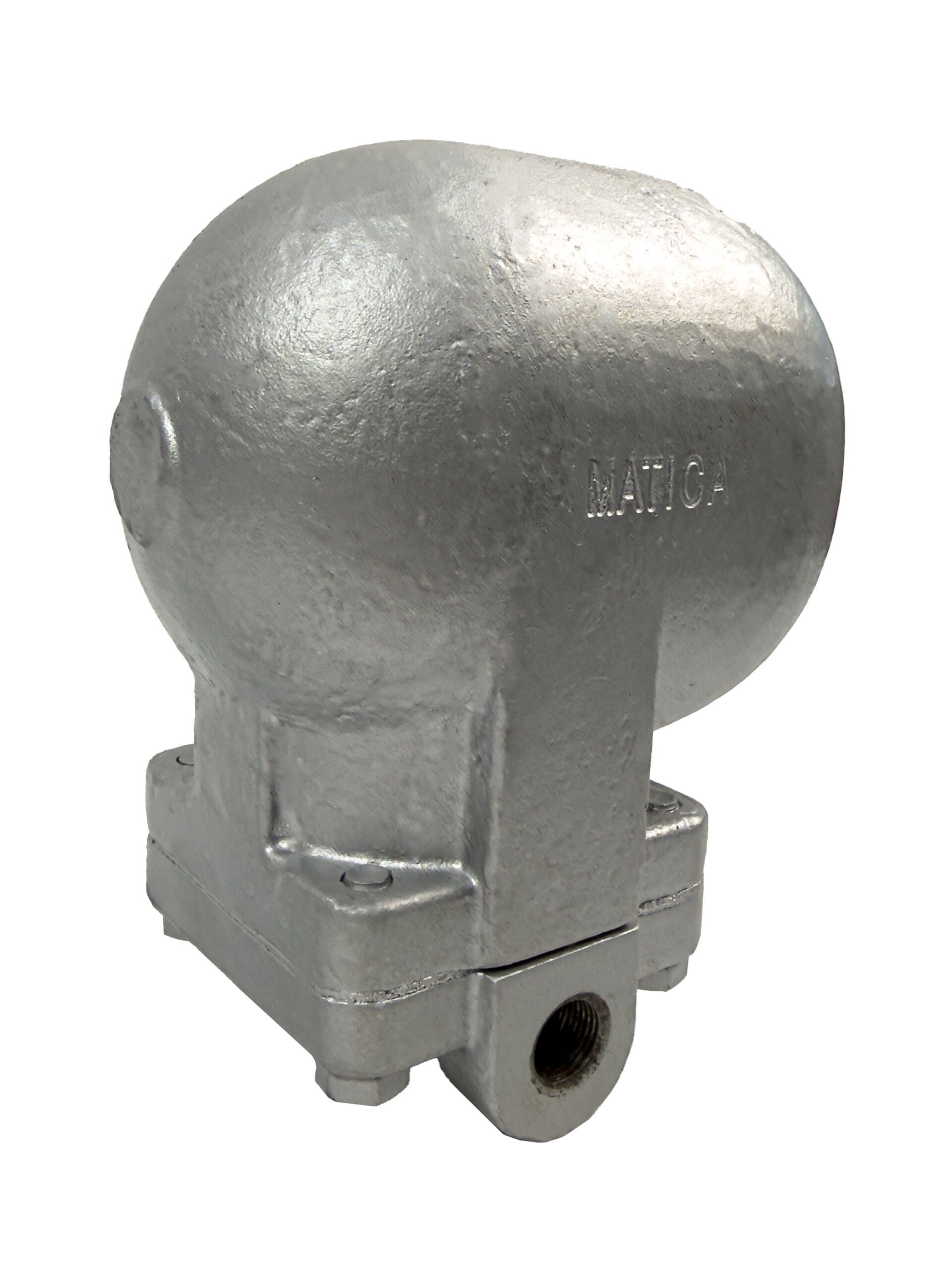

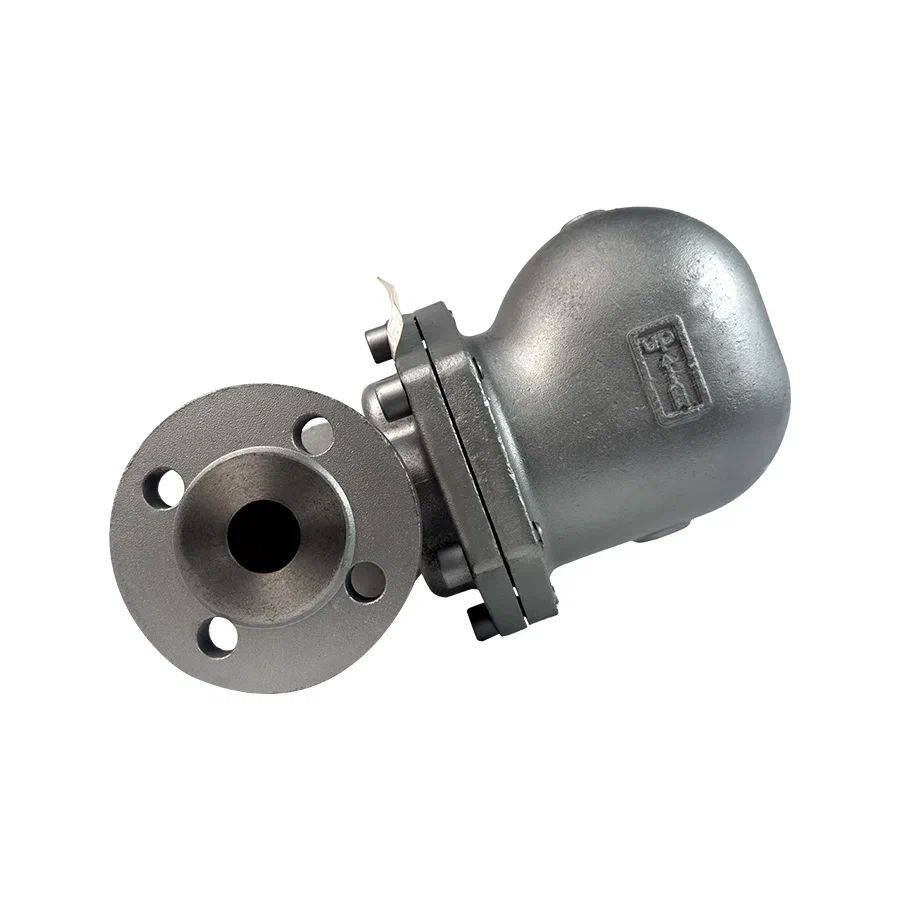

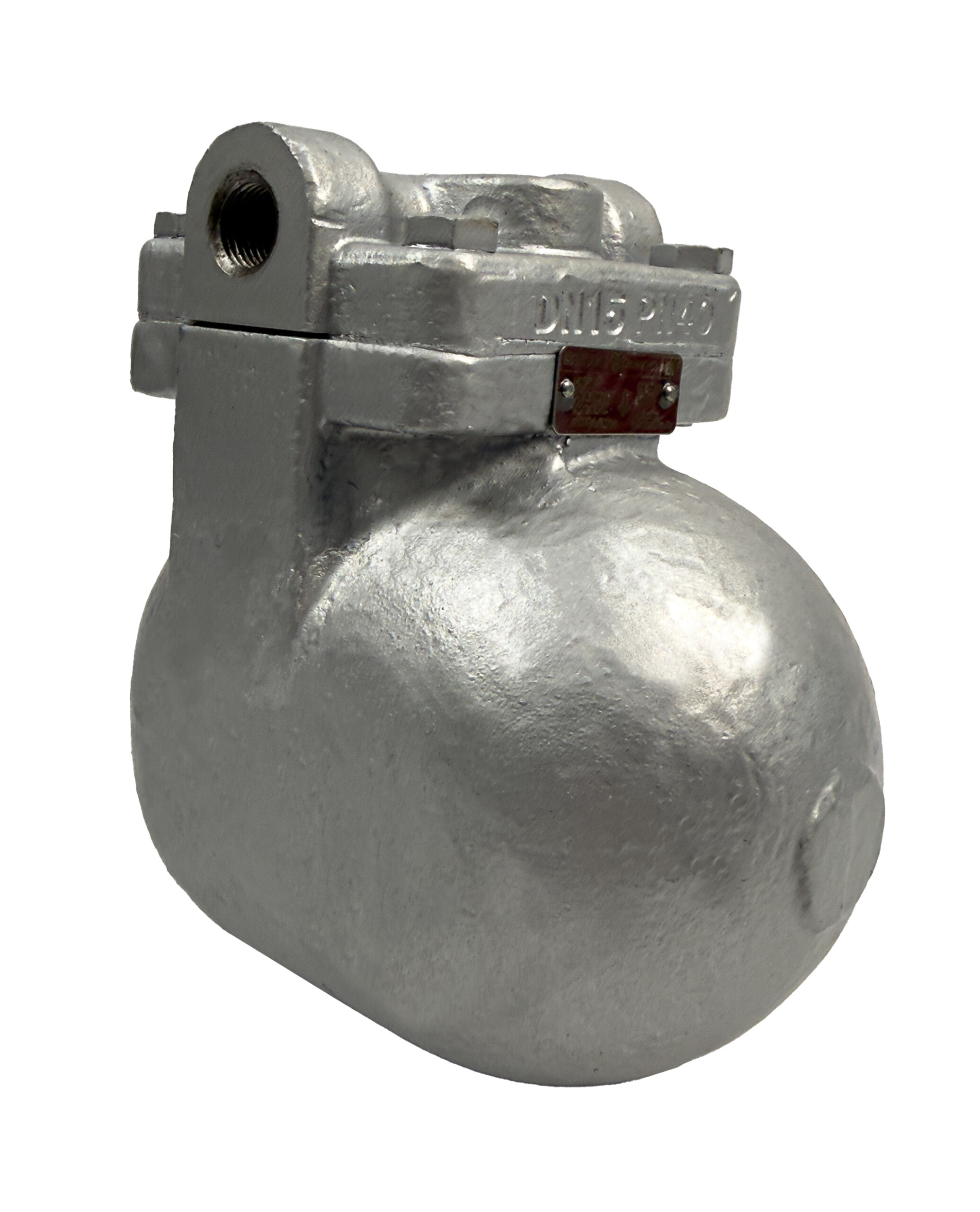

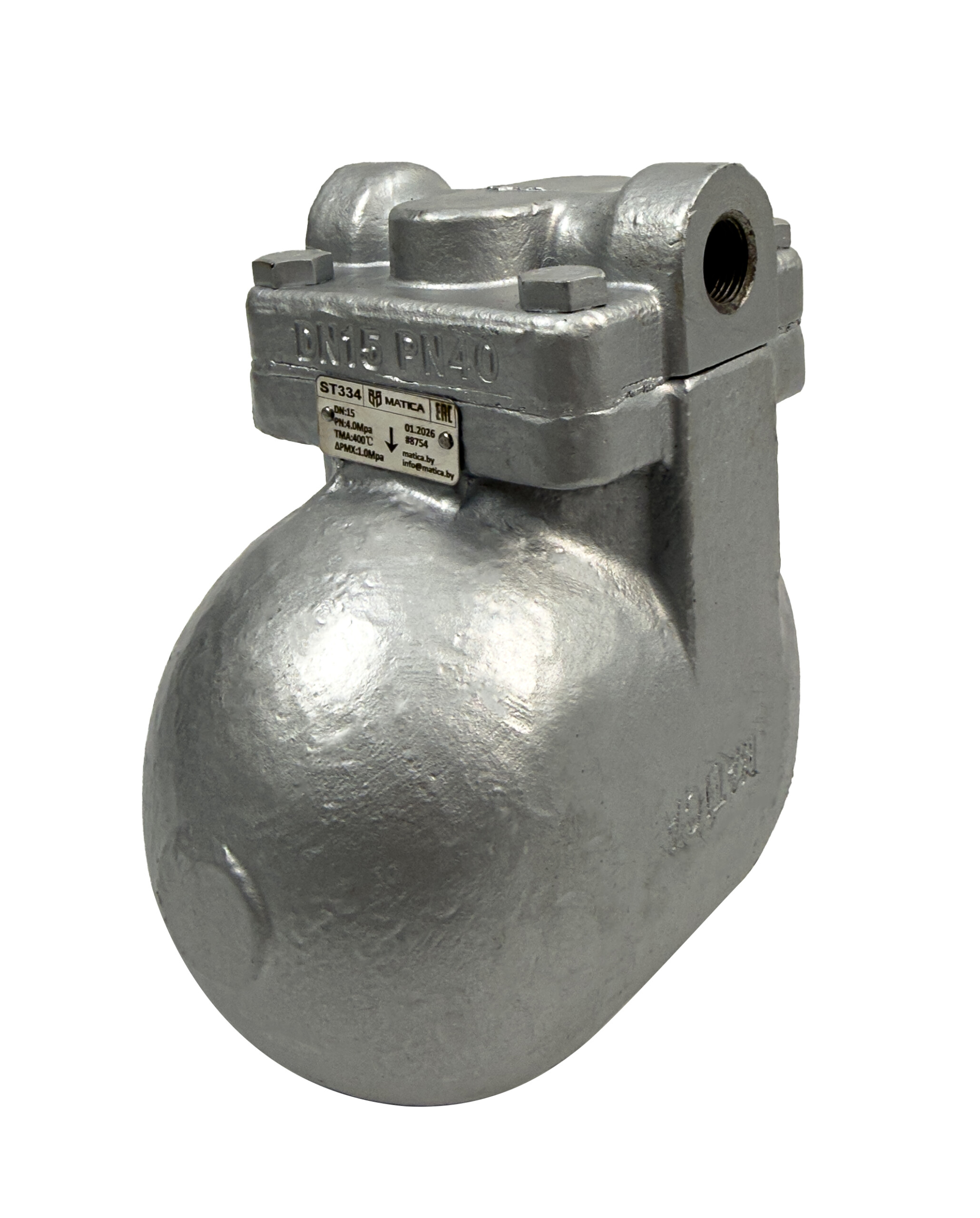

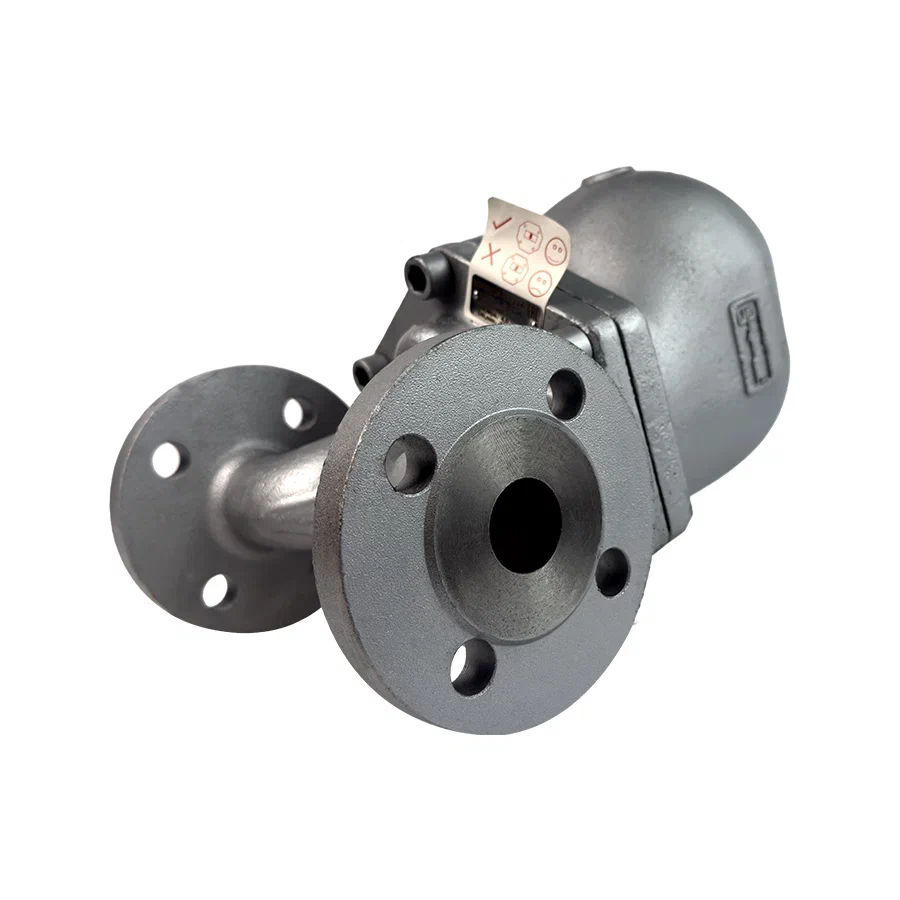

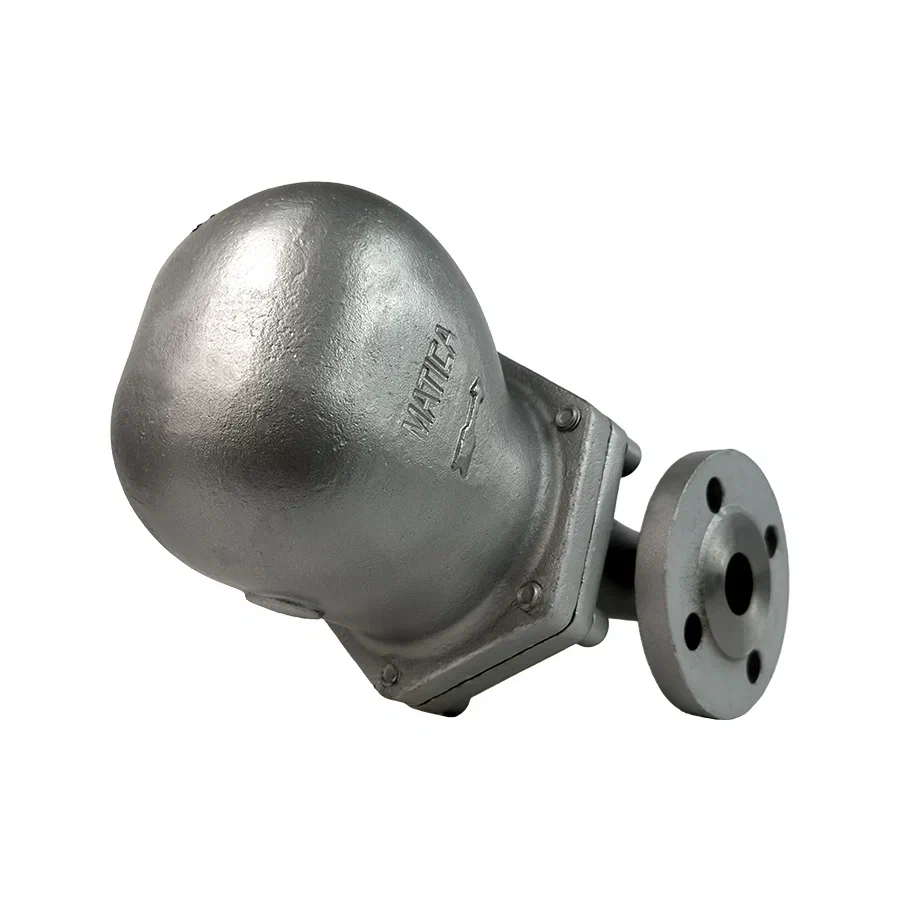

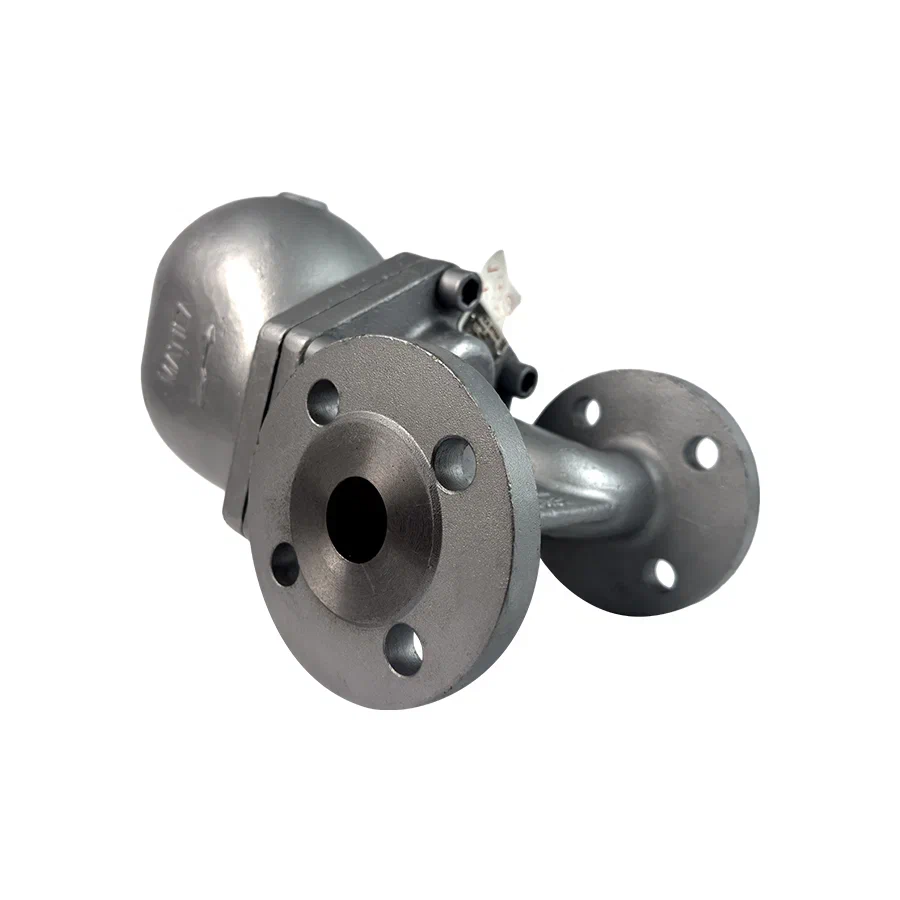

Поплавковые конденсатоотводчики MATICA ST300

Характеристики
Вид оборудования поплавковые конденсатоотводчики
Серия ST300
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Каталог
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

Эффективное удаление конденсата для бесперебойной работы вашего предприятия: поплавковые конденсатоотводчики MATICA ST300!

Обеспечьте максимальную энергоэффективность и защиту вашего пароконденсатного оборудования с поплавковыми конденсатоотводчиками MATICA ST300. Эта линейка современной арматуры предназначена для автоматического и эффективного удаления водяного конденсата из паропроводов, теплообменников, сушильных цилиндров и других систем. Использование нашего устройства – это прямой путь к снижению затрат на энергоносители и предотвращению риска разрушительных гидроударов.

Конденсатоотводчик работает в полностью автоматическом режиме благодаря надежной комбинации термостатического элемента и поплавка, обеспечивая своевременный сброс конденсата без потерь свежего пара.

Ключевые преимущества и особенности MATICA ST300

Высокие параметры применения: Устройство рассчитано на работу в системах с максимальным давлением до 4 МПа и температурой среды до +400°C.

Надежность и долговечность: Корпус изготавливается из высокопрочного чугуна GGG40, стали GS-C25 или нержавеющих сталей CF8/CF8M. Внутренние компоненты выполнены из коррозионностойких сталей AISI304/AISI316.

Конструктивное превосходство, гарантирующее долгий срок службы

Сочетание прочных материалов корпуса и стойких к агрессивным средам внутренних компонентов обеспечивает исключительную долговечность устройства в сложных эксплуатационных условиях. Это напрямую снижает затраты на замену и ремонт.

Универсальность монтажа: Монтаж возможен на горизонтальных трубопроводах (вертикальный — по специальному запросу). Направление потока четко указано стрелкой на корпусе.

Повышенная производительность: По сравнению с моделью ST200, конденсатоотводчик ST300 имеет увеличенную пропускную способность, что расширяет область его применения.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

Гибкость конфигурации: Доступны различные исполнения фланцевых соединений. Арматура может комплектоваться полным набором крепежа. По желанию заказчика устройство дополняется системой продувки, прерывателем вакуума или системой контроля.

Используйте поплавковые конденсатоотводчики MATICA ST300 для оснащения котельных, теплообменных комплексов, автоклавов и паровых рубашек. Это инвестиция в стабильность ваших технологических процессов и значительную экономию ресурсов.

Доверяйте проверенному качеству от производителя

Закажите консультацию или расчет прямо сейчас на сайте или по телефону! Наши специалисты помогут подобрать оптимальное исполнение конденсатоотводчика ST300 для ваших параметров среды и условий монтажа.для ваших параметров среды и условий монтажа.

MATICA ST300: Энергоэффективность, защищенная надежной арматурой.

Тип конструкцииконденсатоотводчик поплавковый
Диаметр условный DN, мм15-50
Давление номинальное, МПа1,6 / 2,5 / 4,0
Основные рабочие средыпар, конденсат
Температура рабочей среды T, °С-40…+400
Установочное положениегоризонтальное, вертикальное
Направление подачи рабочей средыуказано стрелкой на корпусе
Климатическое исполнениеопределяются материальным исполнением изделия

Материалы изготовления

01 Материалы изготовления

Модель Материал
01. Корпус высокопрочный чугун GGG40
сталь GS-C25
нерж. сталь CF8 или CF8M
02. Камера высокопрочный чугун GGG40
сталь GS-C25
нерж. сталь CF8 или CF8M
03. Прокладка крышки терморасширенный графит
04. Поплавок нерж. сталь AISI304 или AISI316
05. Защитная пластина нерж. сталь AISI304 или AISI316
06. Блок воздухоотводчика FeNi18Cr12 / FeNi31CoCr6
07. Клапан сброса конденсата нерж. сталь AISI420, AISI440C, A240 301
02 Графики пропускной способности

ST300 DN15, 20, 25; ΔP 0,45, 1.0, 1.4 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

ST300 DN32, 40, 50; ΔP 0,45, 1.0, 1.4 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

ST300 DN15, 20, 25; ΔP3.2 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

ST300 DN32, 40, 50; ΔP3.2 МПа


В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

03 Запасные части и обслуживание конденсатоотводчиков ST300

Ремонтные комплекты ST300

Для ремонта серии ST300 предусмотрены следующие ремонтные комплекты:

Наименование Код ремкомплекта № деталей
Ремкомплект конденсатоотводчика MATICA ST300 DN15-25 ΔP0,45 SP15.20.25.ST300-0.45.15-25 3, 4, 5, 6, 7
Ремкомплект конденсатоотводчика MATICA ST300 DN15-25 ΔP1,0 SP15.20.25.ST300-1.0.15-25 3, 4, 5, 6, 7
Ремкомплект конденсатоотводчика MATICA ST300 DN15-25 ΔP1,4 SP15.20.25.ST300-1.4.15-25 3, 4, 5, 6, 7
Ремкомплект конденсатоотводчика MATICA ST300 DN15-25 ΔP3,2 SP15.20.25.ST300-3.2.15-25 3, 4, 5, 6, 7
Ремкомплект конденсатоотводчика MATICA ST300 DN32-50 ΔP0,45 SP32.40.50.ST200-0.45.32-50 3, 4, 5, 6, 7
Ремкомплект конденсатоотводчика MATICA ST300 DN32-50 ΔP1,0 SP32.40.50.ST200-1.0.32-50 3, 4, 5, 6, 7
Ремкомплект конденсатоотводчика MATICA ST300 DN32-50 ΔP1,4 SP32.40.50.ST200-1.4.32-50 3, 4, 5, 6, 7
Ремкомплект конденсатоотводчика MATICA ST300 DN32-50 ΔP3,2 SP32.40.50.ST200-3.2.32-50 3, 4, 5, 6, 7

Примечание: для заказа других деталей обратитесь за решением к специализированному дилеру или на завод-изготовитель.

Обслуживание конденсатоотводчиков ST300

КАК УСТАНОВИТЬ НОВЫЙ ПОПЛАВКОВЫЙ МЕХАНИЗМ

  1. Снимите крышку (2).
  2. Удалите старую прокладку (3) между корпусом и крышкой.
  3. Снимите поплавок (4) и клапан (7).
  4. Установите новую прокладку (3).
  5. Установите на место новый клапан (7) и поплавок (4).
  6. Установите крышку (2)

КАК УСТАНОВИТЬ НОВЫЙ ТЕРМОСТАТИЧЕСКИЙ ЭЛЕМЕНТ

  1. Снимите крышку (2).
  2. Удалите старую прокладку (3) между корпусом и крышкой.
  3. Снимите блок воздухоотводчика (6).
  4. Установите новую прокладку (3).
  5. Установите на место блок воздухоотводчика (6).
  6. Установите крышку (2)
01 Основные габаритные и присоединительные размеры

Трубная резьба

G L, мм H1, мм H2, мм d, мм
1/2” 120 111 78 203
3/4” 120 111 78 203
1” 120 111 78 203
1-1/4” 270 115 76,5 235
1-1/2” 270 115 76,5 235
2” 270 115 76,5 235

Фланцевое соединение

DN L, мм H1, мм H2, мм d, мм
15 150 111 78 248
20 150 111 78 248
25 160 111 78 248
32 230 115 76 283
40 230 115 76 283
50 230 115 76 283
02 Таблица подбора крепежа
DN (мм) РN МПа Основные размеры (мм) Мкр, Н*м
количество отверстий во фланце Шпилька ГОСТ 9066-75 1 шпилька 2 гайки количество отверстий во фланце Шпилька ГОСТ 9066-75 1 шпилька 2 гайки Болт ГОСТ 7798-70 1 болт 1 гайка
15 1,6 4 М12х70 4 М12х65 М12х50
2,5 4 М12х75 4 М12х65 М12х50
4,0 4 М12х75 х х х
20 1,6 4 М12х70 4 М12х65 М12х50
2,5 4 М12х75 4 М12х65 М12х50
4,0 4 М12х75 х х х
25 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
32 1,6 4 М16х80 4 М12х70 М12х50
2,5 4 М16х80 4 М12х70 М12х50
4,0 4 М16х80 х х х
40 1,6 4 М16х80 4 М16х90 М12х50
2,5 4 М16х90 4 М16х90 М12х50
4,0 4 М16х90 х х х
50 1,6 4 М16х80 4 М16х90 М16х80
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
1 2 3 4 5 6 7 8 9 10 11
ST 3 3 4 — DN 50 — 4,0 — 1,0 — 400 — 3 (_) —  (__)
1. Обозначение типа
STконденсатоотводчик
2. Маркировка серии
3поплавковый для среднего расхода
3. Материал корпуса
2высокопрочный чугун GGG40 (по запросу)
3сталь GS-C25
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал поплавка
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9не типовые стали и сплавы
5. Диаметр условный DN, мм
15-5015-50 мм
6. Давление номинальное PN, МПа
1,61,6 МПа
2,52,5 МПа
4,04,0 МПа
7. Перепад давления ΔP, МПа
0,450,45 МПа
1,01,0 МПа
1,41,4 МПа
3,23,2 МПа
8. Максимальная температура Tmax, °C
350350 °C
400400 °C
9. Тип присоединения
1трубная резьба
2под приварку (по запросу)
3фланцевое
9нетиповое присоединение
10. Исполнение фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L) шип (по запросу)
K под линзовую прокладку (по запросу)
J под прокладку овального сечения (по запросу)
Xнетиповое исполнение
11. Опции
биметаллический клапан
прерыватель вакуума
система продувки
система контроля
другие опции
Пример заказа: ST334-DN25-4,0-1,0-400-3(B)
STконденсатоотводчик
3поплавковый для среднего расхода
3корпус из стали GS-C25
4поплавок из нержавеющей стали AISI304
DN25диаметр условный 25 мм
4,0давление номинальное 4,0 МПа
1,0максимальный перепад давления 1,0 МПа
400максимальная температура 400°С
3(B)фланцевое присоединение, соединительный выступ
Преимущества
Монтаж
Гарантия и сертификаты

Поплавковые конденсатоотводчики MATICA ST300 в отличие от отводчиков термостатического и термодинамического типа характеризуются следующим перечнем преимуществ:

  • Компактность и небольшой вес арматуры;
  • Надежность, подтвержденная результатами тестов каждого изделия до поставки заказчику;
  • Высокая пропускная способность;
  • Значительный технический ресурс;
  • Постоянная работа вне зависимости от давления и температуры в системе;
  • Автономность отвода жидкости без внешнего источника энергии;
  • Низкие трудозатраты при установке на трубопроводе;
  • Отсутствие необходимости в техобслуживании;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Широкий выбор диаметров проходного сечения (DN15–DN50), материала элементов конденсатоотводчика и других опций;
  • Доступная стоимость оснащения.
  • Монтаж фланцевых конденсатоотводчиков MATICA ST300 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В.
  • Конденсатоотводчики серии ST300 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции
