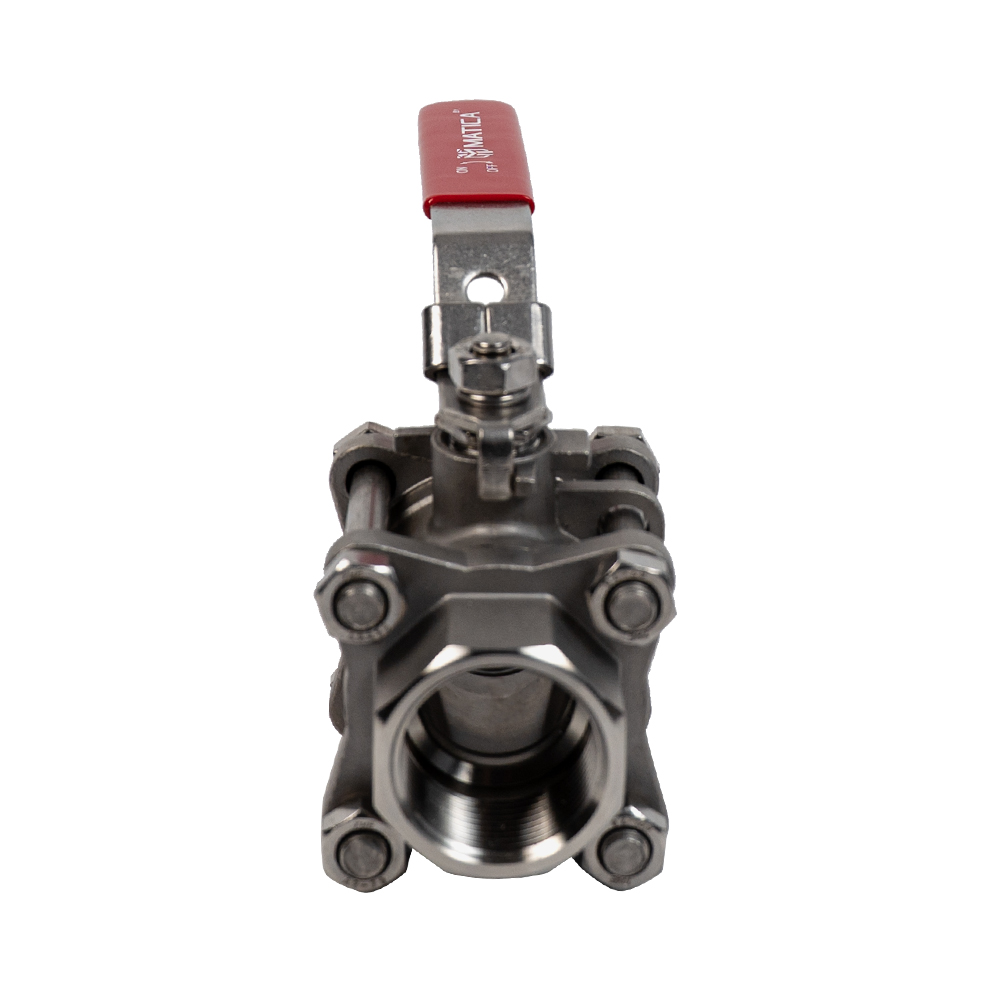

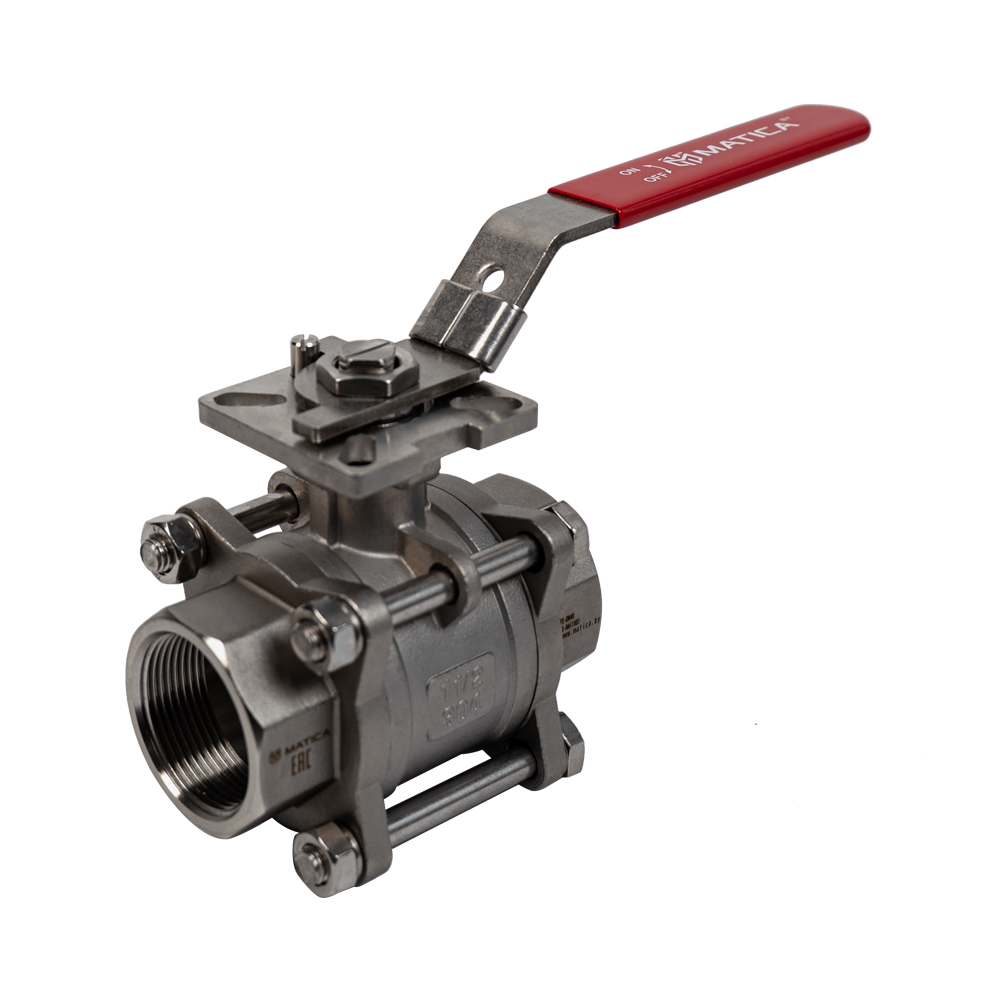

Краны шаровые 3-х составные MATICA BB300

Характеристики
Вид оборудования Краны шаровые
Серия BB300
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Каталог
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

Краны шаровые трехсоставные MATICA BB300: Универсальная надежность для вашего производства!

Ищете запорную арматуру, которая одинаково эффективно работает в системах водоснабжения и на агрессивных химических средах? Модельный ряд трехсоставных шаровых кранов MATICA BB300 — это инженерное решение, объединяющее модульность конструкции и исключительную стойкость к нагрузкам. Разборная схема корпуса позволяет проводить сервисное обслуживание без врезки в трубопровод, а вариативность материалов открывает возможности применения в самых разных отраслях промышленности.

Почему стоит обратить внимание на серию BB300?

Шаровые краны данной линейки спроектированы для решения сложных задач. Инженеры MATICA заложили в них параметры, которые делают оборудование универсальным инструментом для перекрытия потоков.

  • Устойчивость к широкому спектру сред. Благодаря возможности выбора материала корпуса (углеродистая сталь GS-C25, нержавейка CF8/CF8M) и уплотнений (PTFE, RPTFE), арматура применима для воды, пара, воздуха, аммиака, нефтепродуктов, спиртов, кислот и щелочей.
  • Перекрытие высоких давлений и больших диаметров. Технические характеристики охватывают диапазон условных проходов от DN 8 до DN 200 мм и рассчитаны на давление от PN 1,0 до 12,5 МПа.
  • Простота восстановления ресурса. Трехсоставная конструкция — это главное преимущество. Для замены изношенных седел (PTFE/RPTFE) или полировки шара (AISI 304/316) не требуется демонтировать весь узел. Достаточно открутить гайки и снять центральную часть.
  • Адаптация к климату и агрессивной среде. Продукция выпускается в климатических исполнениях У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69. .
  • Подтвержденная циклами надежность. Средний ресурс работы узла уплотнения составляет 7000 циклов, а гарантированная наработка — 2800 циклов.

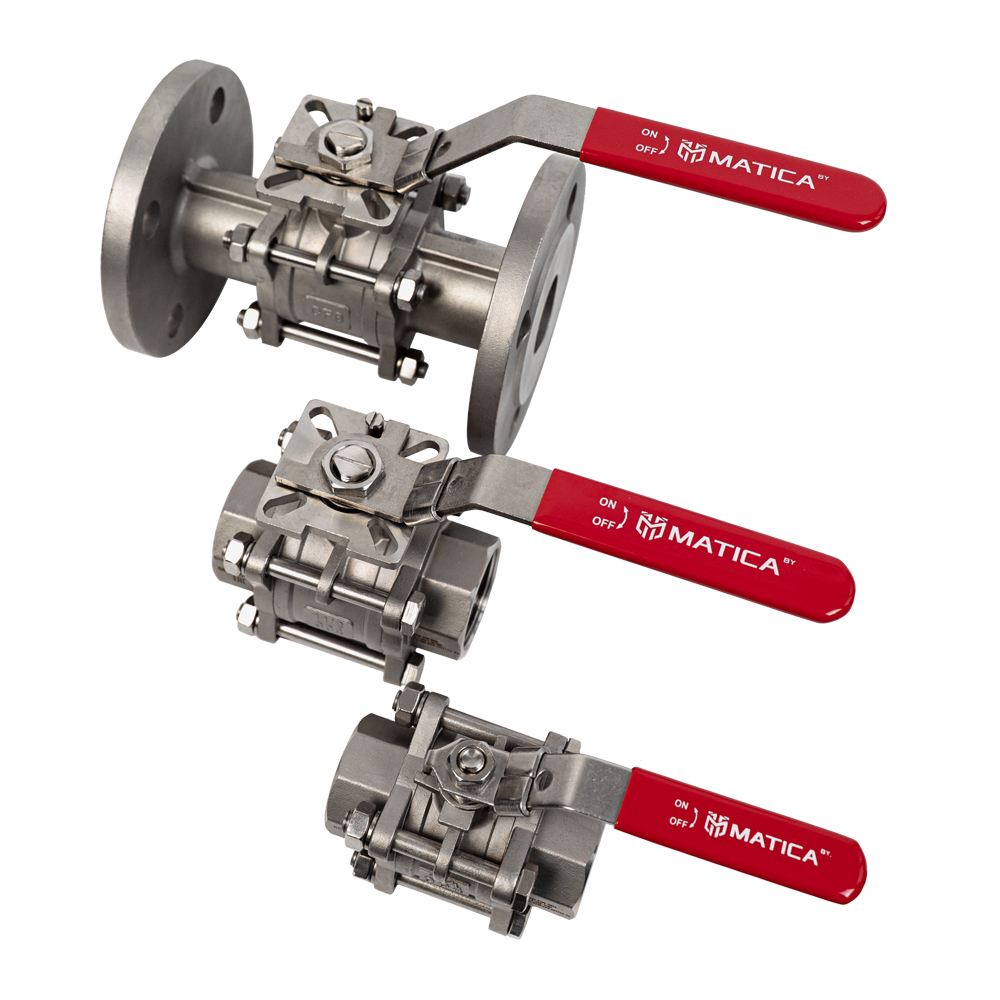

  • Многообразие монтажных решений. Вы можете выбрать модель с внутренней резьбой, фланцами или подготовленную под сварку. Кран монтируется в любом положении, а направление потока может быть реверсивным.

Конструктивные особенности, влияющие на долговечность

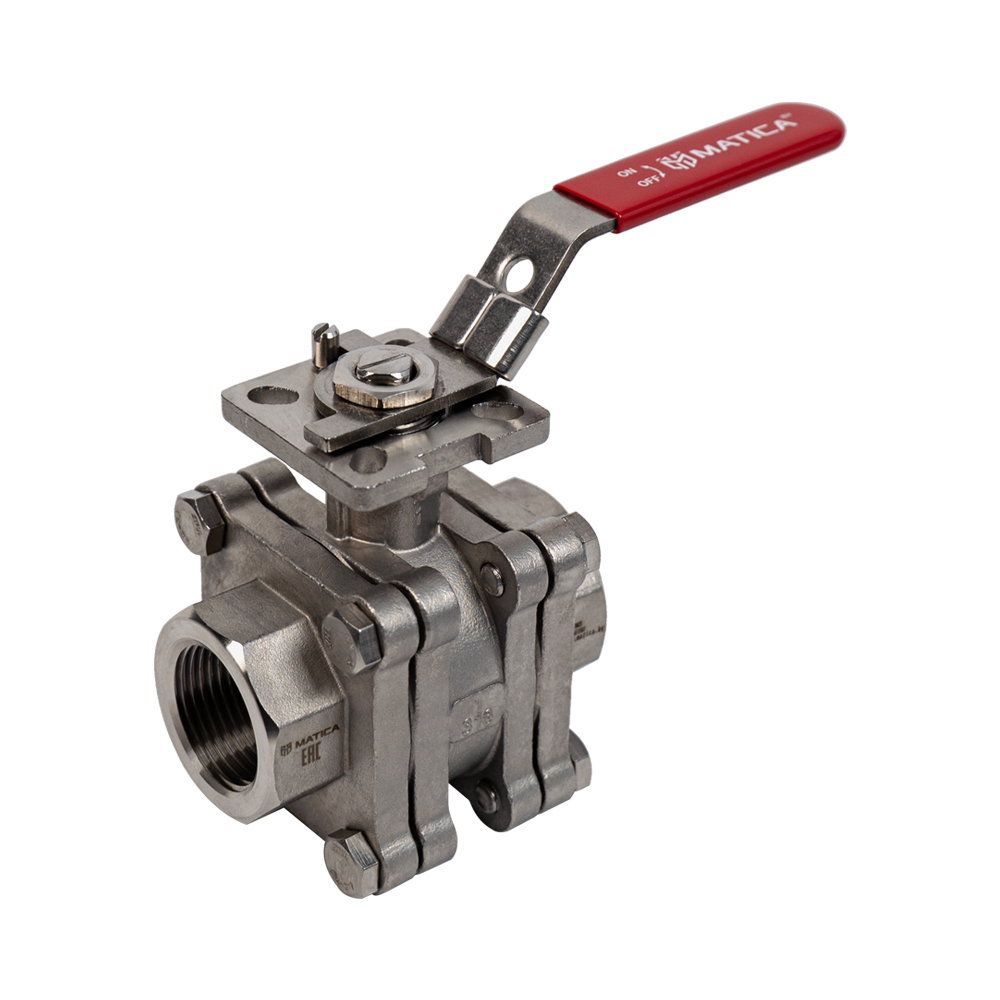

Ключевое инженерное отличие кранов BB300 — трехсоставной корпус. В отличие от монолитных или цельносварных аналогов, такая архитектура дает возможность проводить ревизию внутренних элементов без нарушения целостности магистрали. Шар и шток, выполненные из нержавеющей стали AISI 304 или 316, взаимодействуют с самоочищающимися седлами из PTFE. Это обеспечивает идеальное прилегание затвора и легкость хода даже после долгого периода бездействия арматуры.

Гибкость управления: от ручного до автоматического

MATICA BB300 — это не просто кран, а полноценная платформа для создания узлов управления любой конфигурации. Система позволяет комбинировать корпус крана с различными типами приводов, адаптируя оборудование под конкретные технологические задачи.

Ручные приводы

  • Стандартная рукоятка. Поставляется в базовой комплектации для диаметров DN 8-200 мм. Обеспечивает прямое и быстрое управление.
  • Редуктор GA. Применяется для манипуляции кранами больших диаметров, где требуется значительное усилие. Корпус редуктора выполнен из ковкого чугуна и стали со степенью защиты IP67, что допускает установку вне помещений и в условиях повышенной влажности.

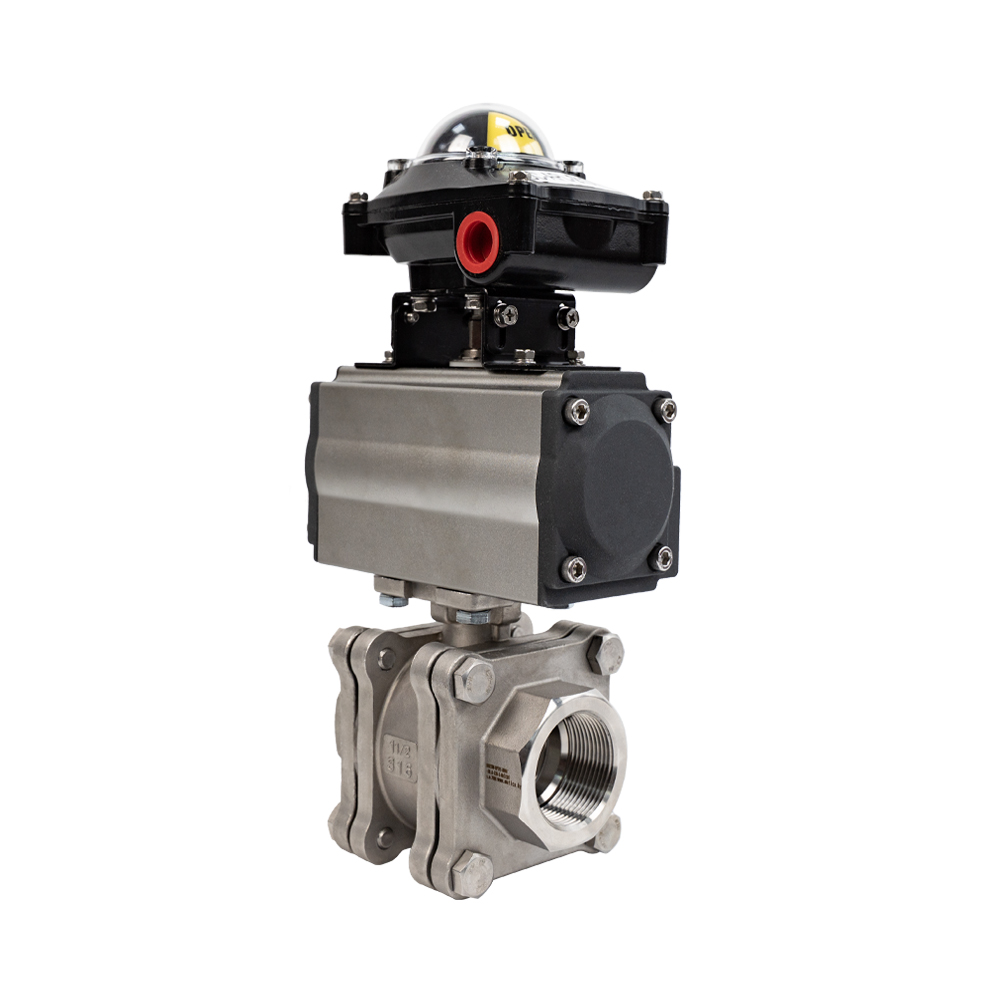

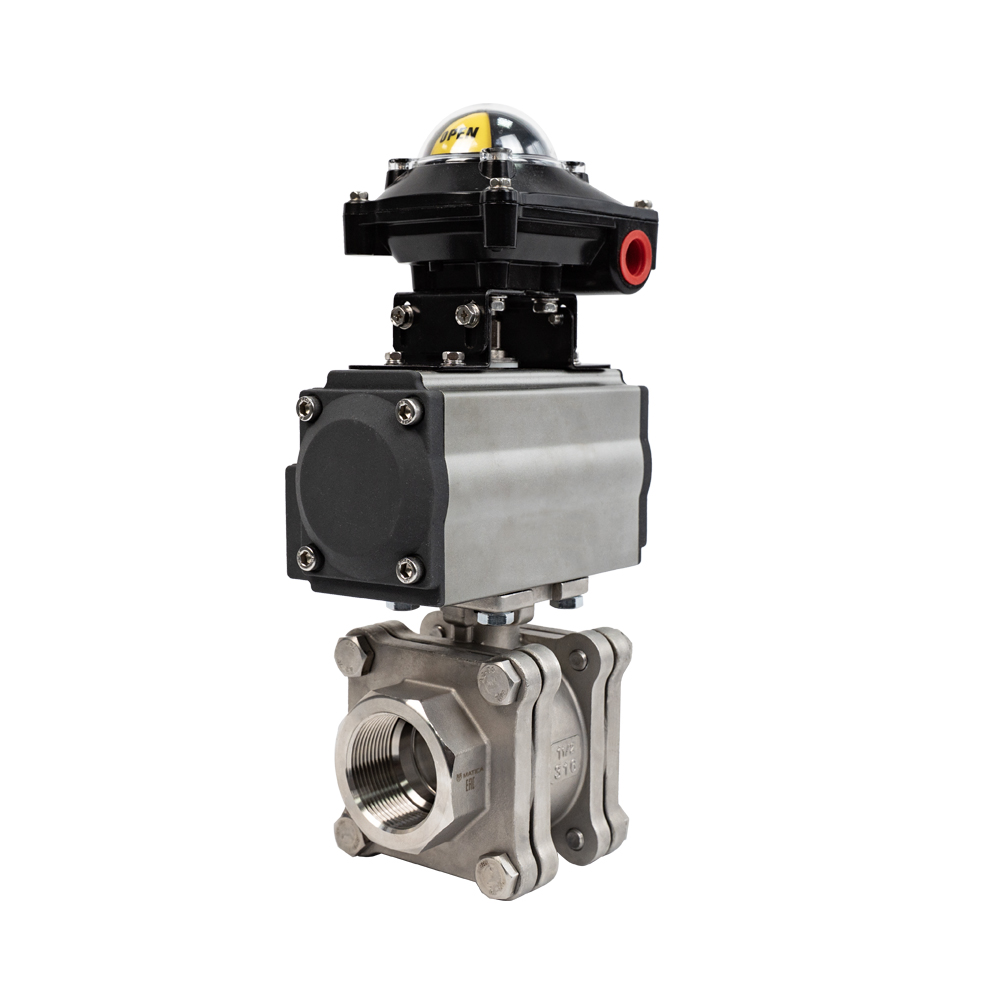

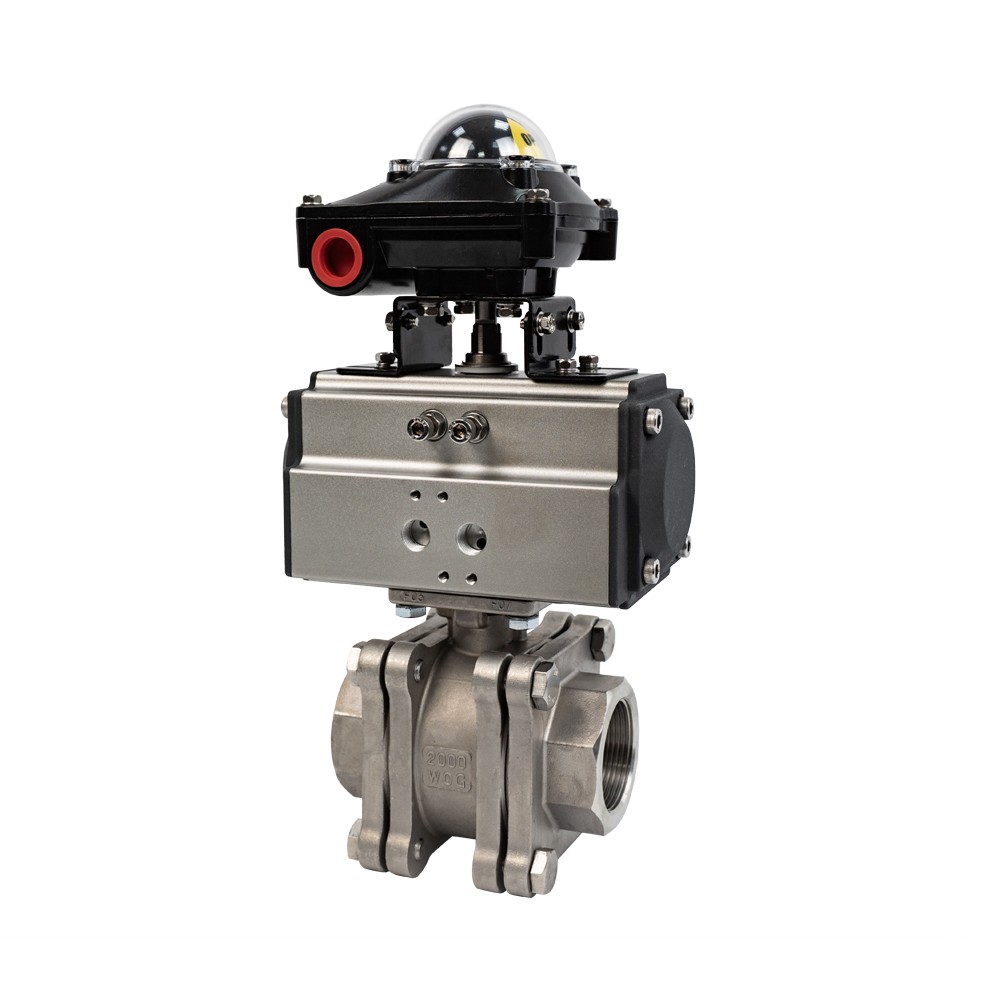

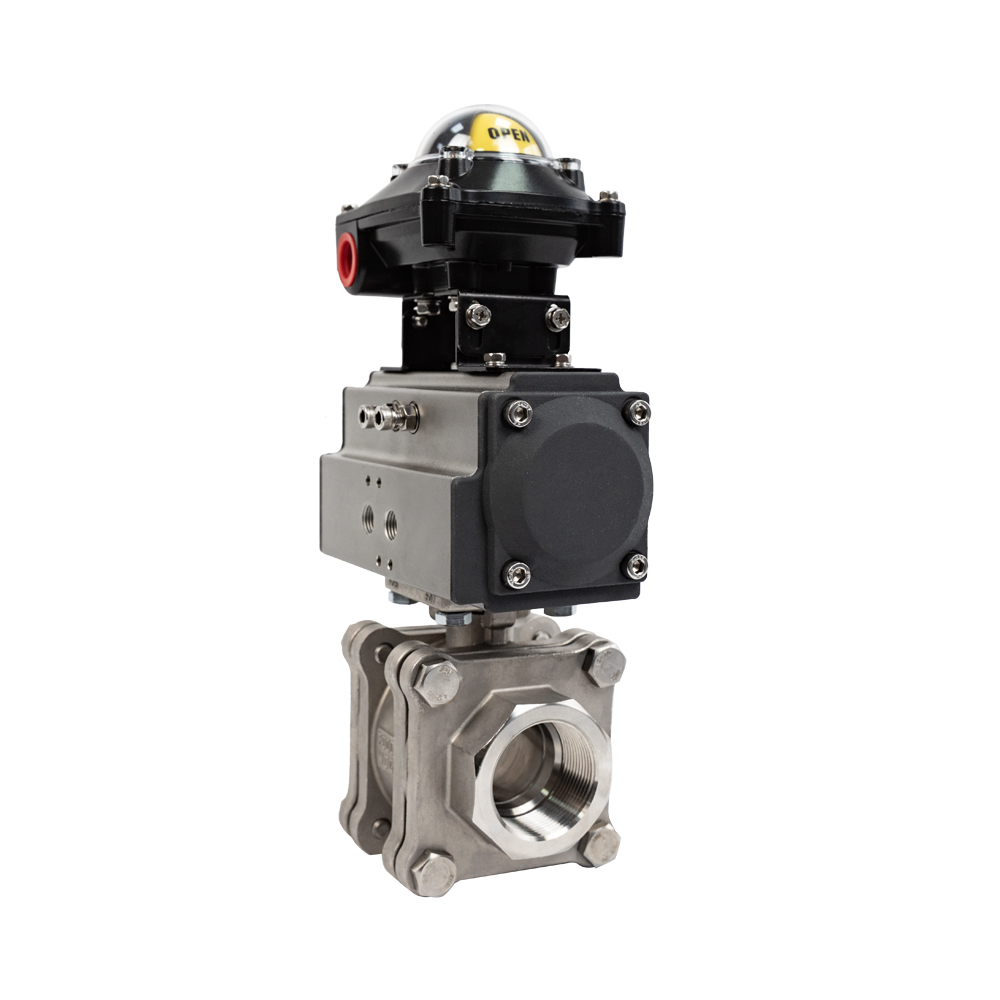

Пневматические приводы PA

Для организации дистанционного управления используются двухпоршневые пневмоприводы с реечной передачей из анодированного алюминия. Они могут быть дооснащены:

  • ручным дублером (аварийное управление);
  • концевыми выключателями (сигнализация положения);
  • распределительными клапанами.
    По запросу возможен корпус привода из нержавеющей стали.

Электрические приводы EA

Электроприводы подходят для кранов с условным проходом от 8 до 2000 мм. Исполнение со степенью защиты IP67 гарантирует защиту от коррозии и пыли. Доступны модификации для питания:

  • переменным током (380В, 220В, 110В);
  • постоянным током (24В, 110В).
    Встроенная система самоблокировки надежно фиксирует положение затвора при внезапном отключении электропитания.

Эксплуатационные выгоды от использования кранов MATICA BB300

  • Сокращение простоев. Возможность быстрой замены уплотнений или шара непосредственно на объекте без сварочных работ экономит часы простоя технологической линии.
  • Оптимизация складских запасов. Унификация посадочных мест позволяет использовать один типоразмер крана с разными типами приводов. Это уменьшает номенклатуру запасных частей на складе.
  • Долгосрочная защита инвестиций. Применение корпусов из сталей GS-C25, CF8/CF8M и износостойких полимеров гарантирует сохранение герметичности на протяжении десятилетий.

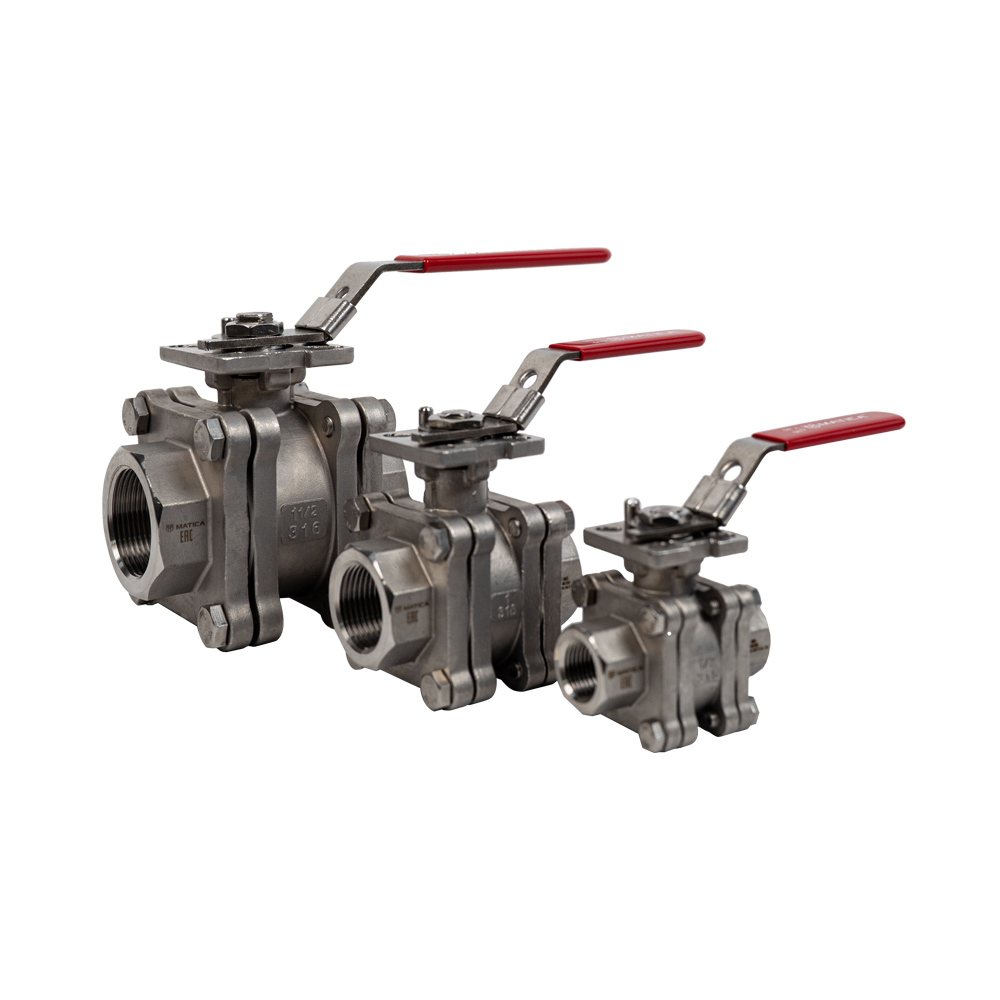

  • Наличие на складе. Широкая линейка типоразмеров (DN 8-200 мм) и популярные материалы корпуса поддерживаются в наличии, что позволяет оперативно комплектовать объекты.

Где приобрести краны MATICA BB300 в Беларуси?

На нашем сайте вы можете заказать технический подбор, а также приобрести оригинальные краны MATICA BB300 с официальной гарантией. Мы обеспечиваем полное сопровождение: от консультации на этапе выбора до поставки комплектующих (пневмоприводы, электроприводы, редукторы).

Нужна консультация или срочный расчет? Свяжитесь с нами по телефону или оставьте заявку на сайте! Наши специалисты помогут определить оптимальную комплектацию крана BB300: подберут материал корпуса под вашу среду, тип привода и вид присоединения в точном соответствии с условиями монтажа.

MATICA BB300. Собери свой идеальный кран.

Тип конструкцииКран шаровой 3-х составной (разборный)
Диаметр номинальный DN, мм8-200
Давление номинальное PN, МПа1,0 / 1,6 / 4,0 / 6,3 / 12,5
Температура рабочей среды T, °С+220
Управлениерукоятка DN 8-200 мм;
редуктор DN 8-200 мм;
электроприводы общепромышленные, взрывозащищенные DN 8-200 мм;
односторонние или двусторонние пневмоприводы DN 8-200 мм
Основные рабочие средыВода, воздух, газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода
ПрисоединениеBнутреняя резьба, фланцевое. Под приварку по запросу.
Установочное положениелюбое
Направление подачи рабочей средыуказано стрелкой на корпусе (в двух направлениях)
Климатическое исполнениеУ, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
01 Материалы изготовления кранов шаровых BB300

№ Деталь Модель
BB334 BB344 BB355
1 Патрубок GS-C25 CF8 CF8M
2 Корпус GS-C25 CF8 CF8M
3 Шар AISI304 AISI304 AISI316
4 Седло PTFE / RPTFE PTFE / RPTFE PTFE / RPTFE
5 Уплотнение корпуса PTFE / RPTFE PTFE / RPTFE PTFE / RPTFE
6 Шток AISI304 AISI304 AISI316
7 Упорная шайба PTFE / RPTFE PTFE / RPTFE PTFE / RPTFE
8 Кольцевое уплотнение VITON / SILICON VITON / SILICON VITON / SILICON
9 Сальниковое уплотнение PTFE / RPTFE PTFE / RPTFE PTFE / RPTFE
10 Сальник AISI304 AISI304 AISI316
11 Тарельчатая пружина AISI301 AISI301 AISI301
12 Гайка AISI304 AISI304 AISI316
13 Стопор AISI304 AISI304 AISI316
14 Шайба AISI304 AISI304 AISI316

По запросу возможна замена материалов корпуса и внутренних деталей на такие как A105N, A350 Gr.LF2, A182 Gr.F11, A182 Gr.F22, A182 Gr.F5, A182 Gr.F304, A182 Gr.F316, A182 Gr.F304L, A182 Gr.F316L и другие.
* — при заказе клапанов убедитесь в том, что материальное исполнение подходит для ваших условий применения

02 Показатели надежности кранов по узлу уплотнения
DN, мм 8 — 200
Средний ресурс, циклов, не менее 7000
Гарантийная наработка, циклов, не менее 2800

Примечание: Средний ресурс и гарантийная наработка узла уплотнения определены при испытаниях водой по ГОСТ 2874-82. При эксплуатации на рабочих средах, отличных от воды, показатели надежности определяются конкретной средой в зависимости от её параметров.

01 Основные габаритные и присоединительные размеры тип BB300, 1/4”– 4”, Внутренняя резьба, 6.4 МПа

G” Ød *L *H *W МК Вес
1/4 11 50 51 105 5 0,40
3/8 12.5 60 51 105 5 0,42
1/2 15 75 53 118 6 0,45
3/4 20 80 60 118 10 0,73
1 25 90 75 150 12 1,04
1-1/4 32 110 80 150 17 1,65
1-1/2 40 120 88 182 30 2,43
2 50 140 95 182 48 3,52
2-1/2 65 185 121 254 58 7,14
3 80 205 135 254 96 11,85
4 100 240 158 285 124 20,05

В таблице приведены значения крутящего момента НК при комнатной температуре для жидкой рабочей среды. Сухие среды — увеличить значения на 50%. Газы — увеличить значения на 30%.

*Другие размеры по запросу; Размеры в мм., МК в Нм. вес в кг.
02 Основные габаритные и присоединительные размеры тип BB300 ISO, 1/4”– 4”, Внутренняя резьба, 6.4 МПа

G” Ød *L *H *W C ISO F МК Вес
1/4 11 50 59 115 9 03 4 0,46
3/8 12.5 60 59 115 9 03 4 048
1/2 15 75 70 117 9 03/04 5 0,5
3/4 20 80 78 134 11 04/05 8 0,9
1 25 90 87 134 11 04/05 10 1,3
1-1/4 32 110 98 203 14 05/07 14 2,0
1-1/2 38 120 104 203 14 05/07 18 3,0
2 50 140 112 203 14 05/07 25 3,8
2-1/2 65 185 140 255 17 07/10 48 7,8
3 80 205 153 255 17 07/10 75 12,4
4 100 240 166 302 17 07/10 110 21,0

В таблице приведены значения крутящего момента НК при комнатной температуре для жидкой рабочей среды. Сухие среды — увеличить значения на 50%. Газы — увеличить значения на 30%.
ВНИМАНИЕ!!! При подборе привода значения следует брать с запасом 30%.
Компания MATICA охотно окажет вам помощь при расчете приводов и функций регулирования.

*Другие размеры по запросу; Размеры в мм., МК в Нм. вес в кг.
03 Основные габаритные и присоединительные размеры тип BB300 ISO, 1/4”– 4”, Внутренняя резьба, 12.5 МПа

G” Ød *L *H *W C ISO F МК Вес
1/4 11 50 70 117 9 03/04 5 0,48
3/8 12,5 60 70 117 9 03/04 5 0,52
1/2” 15 75 70 117 9 03/04 5 0,6
3/4” 20 80 78 134 11 04/05 8 1,1
1” 25 90 87 134 11 04/05 10 1,42
1-1/4” 32 110 98 203 14 05/07 14 2,42
1-1/2” 40 120 104 203 14 05/07 18 3,31
2” 50 140 112 203 14 05/07 25 4,2
2-1/2” 65 185 140 255 17 07/10 48 8,6
3” 80 205 153 255 17 07/10 75 13,3
4” 100 240 166 302 17 07/10 110 22,3

В таблице приведены значения крутящего момента НК при комнатной температуре для жидкой рабочей среды. Сухие среды — увеличить значения на 50%. Газы — увеличить значения на 30%.
ВНИМАНИЕ!!! При подборе привода значения следует брать с запасом 30%.
Компания MATICA охотно окажет вам помощь при расчете приводов и функций регулирования.

*Другие размеры по запросу; Размеры в мм., МК в Нм. вес в кг.

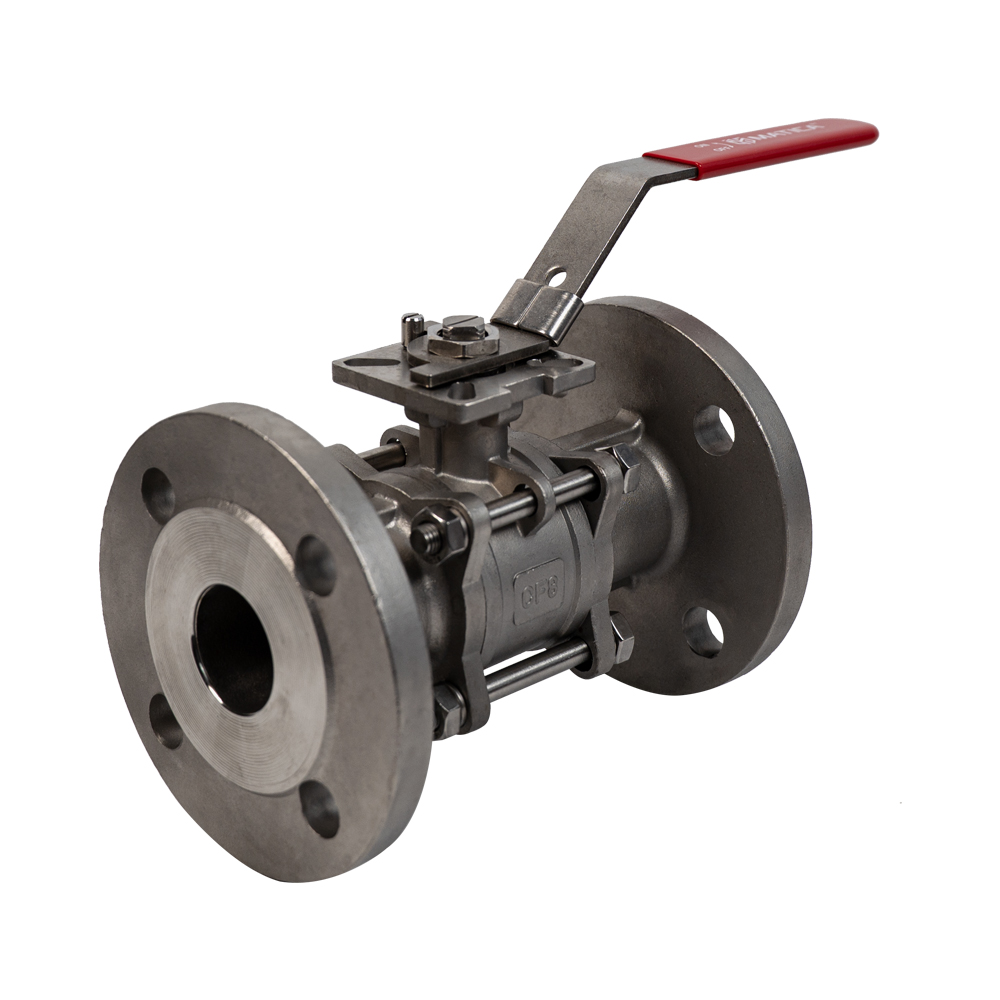

04 Основные габаритные и присоединительные размеры тип BB300F, DN15 – DN100, Фланцевый, 1.6/4.0 МПа

DN PN d D D1 D2 *L *H *W Z-d1 b f МК Вес
15 4,0 15 95 65 45 130 84 148 4-14 16 2 5 1,9
20 4,0 20 105 75 58 150 87 148 4-14 18 2 8 2,9
25 4,0 25 115 85 68 160 93 170 4-14 18 2 10 3,6
32 4,0 32 140 100 78 180 99 170 4-18 18 2 14 5,2
40 4,0 40 150 110 88 200 114 212 4-18 18 3 18 6,6
50 4,0 50 165 125 102 230 122 212 4-18 20 3 25 8,9
65 1,6 65 185 145 122 290 150 254 4-18 18 3 25 15,1
65 4,0 65 185 145 122 290 150 254 8-18 22 3 48 15,2
80 1,6 80 200 160 138 310 161 254 8-18 20 3 75 19,3
80 4,0 80 200 160 138 310 161 254 8-18 24 3 75 19,4
100 1,6 100 220 180 158 350 180 285 8-18 20 3 110 26,6
100 4,0 100 235 190 162 350 180 285 8-22 24 3 110 26,6

В таблице приведены значения крутящего момента НК при комнатной температуре для жидкой рабочей среды. Сухие среды — увеличить значения на 50%. Газы — увеличить значения на 30%.

*Другие размеры по запросу; Размеры в мм., МК в Нм. вес в кг.
05 Основные габаритные и присоединительные размеры тип BB300F ISO, DN15 – DN200, Фланцевый, 1.0/1.6/4.0 МПа

DN PN d D D1 D2 *L *H *W Z-d1 b f C ISO F МК Вес
15 4,0 15 95 65 45 130 93 148 4-14 16 2 9 03/04 5 2,0
20 4,0 20 105 75 58 150 98 148 4-14 18 2 11 04/05 8 3,1
25 4,0 25 115 85 68 160 109 170 4-14 18 2 11 04/05 10 3,7
32 4,0 32 140 100 78 180 116 170 4-18 18 2 14 05/07 14 5,6
40 4,0 40 150 110 88 200 131 212 4-18 18 3 14 05/07 18 6,9
50 4,0 50 165 125 102 230 141 212 4-18 20 3 14 05/07 25 9,2
65 1,6 65 185 145 122 290 160 254 8-18 18 3 17 07/10 48 15,6
65 4,0 65 185 145 122 290 160 254 4-18 22 3 17 07/10 48 15,7
80 1,6 80 200 160 138 310 175 254 8-18 20 3 17 07/10 75 20,0
80 4,0 80 200 160 138 310 175 254 8-18 24 3 17 07/10 75 20,2
100 1,6 100 220 180 158 350 200 285 8-18 20 3 17 07/10 110 27,2
100 4,0 100 235 190 162 350 200 285 8-22 24 3 17 07/10 110 27,5
125 1,6 125 250 210 188 400 260 600 8-18 22 3 22 10/12 200 52,0
125 4,0 125 270 220 188 400 260 600 8-26 26 3 22 10/12 200 53,0
150 1,6 150 285 240 212 480 278 600 8-22 22 3 22 10/12 300 68,0
150 4,0 150 300 250 218 480 278 600 8-26 28 3 22 10/12 300 69,0
200 1,0 200 340 295 268 600 340 800 8-22 24 3 27 12/14 400 116,0
200 1,6 200 340 295 268 600 340 800 12-22 24 3 27 12/14 400 118,0
200 4,0 200 375 320 285 600 340 800 12-34 34 3 27 12/14 400 119,0

В таблице приведены значения крутящего момента НК при комнатной температуре для жидкой рабочей среды. Сухие среды — увеличить значения на 50%. Газы — увеличить значения на 30%.
ВНИМАНИЕ!!! При подборе привода значения следует брать с запасом 30%.
Компания MATICA охотно окажет вам помощь при расчете приводов и функций регулирования.

*Другие размеры по запросу; Размеры в мм., МК в Нм. вес в кг.
1 2 3 4 5 6 7 8 9 10 11 12
BB 3 4 4 — PTFE — DN 15 — 4,0 — 200 — 3 (B) — HA — (ISO)
1. Обозначение типа
BBКран шаровой
2. Маркировка серии
33-х составной
3. Материал корпуса
3сталь GS-C25 (по запросу)
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал шара
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9нетиповые стали и сплавы
*футуровка по запросу
5. Материал седла
PTFEфторопласт
RPTFEфторопласт с повышенным процентом стекловолокна
*ХХХспециальное исполнение
6. Диаметр условный DN, мм
8-2008-200 мм
7. Давление номинальное PN, МП
1,01.0 МПа
1,61.6 МПа
4,04,0 МПа
6,36,3 МПа
12,512,5 МПа
8. Максимальная температура Tmax, °C
200200°C для PTFE
220210°С для RPTFE
9. Тип присоединения
1трубная резьба
2под приварку (по запросу)
2sпод приварку (санитарное исполнение по запросу)
3фланцевое
5Tri-Clamp (по запросу)
5sTri-Clamp (санитарное исполнение по запросу)
9нетиповое присоединение
10. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D(M)паз (по запросу)
C(L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение
11. Тип управления
NAбез управления
HAрукоятка
GAредуктор
PAпневмопривод
EAэлектропривод
12. Верхний фланец
(X)без верхнего фланца
(ISO)верхний фланец для привода по ISO5211
Пример заказа: BB344-PTFE-DN50-4,0-200-3(B)-HA
BBКран шаровой
33-х составной
4корпус из нержавеющей стали CF8
4шар из нержавеющей стали AISI304
PTFEседло из фторопласта
DN50диаметр условный DN50
4,0давление номинальное 4,0 МПа
200максимальная температура 200°C
3(B)фланцевое присоединение, соединительный выступ
HAуправление рукоятка

Варианты управления кранами

Для управления шаровыми кранами этой линейки, кроме стандартной рукоятки, предлагается их дополнение пневматическими и электрическими приводами и рядом опций, повышающими комфорт управления арматурой.

01 Пневмоприводы РА
DN (мм) 8-15 20, 25 32-50 65-100 125, 150 200
Под фланец ISO F03/F04 F04//F05 F05/F07 F07/F10 F10/F12 F12/F14

Изготовленные из анодируемого алюминия двухпоршневые пневматические приводы из серии PA с реечной передачей относятся с одним из наиболее востребованных вариантов удаленного управления дисковых затворов. Помимо стандартной версии они могут быть адаптированы под требования заказчика. В числе таких дополнений – оснащение ручным дублером, изготовление из нержавеющей стали, распределительные клапаны, концевые выключатели и так далее.

02 Электропривод EA
DN (мм) 8-15 20, 25 32-50 65-100 125, 150 200
Под фланец ISO F03/F04 F04//F05 F05/F07 F07/F10 F10/F12 F12/F14

Электроприводы ЕА с углами поворота 0-270º — удобный орган управления шаровыми кранами, выполненный из анодируемого алюминия либо нержавеющей стали (опционально по запросу покупателя). Они применимы для узлов с диаметром проходного сечения 8-2000 мм. Устройства качественно защищены от коррозии (IP67) и для удобства снабжены индикатором положения затвора. Управление электроприводом осуществляется питанием переменного (380В/220В /110В) либо постоянного (24В/110 В) тока. При отключении питания диск удерживается в последнем заданном состоянии при помощи устройства самоблокировки.

03 Редукторы GA
DN (мм) 8-15 20, 25 32-50 65-100 125, 150 200
Под фланец ISO F03/F04 F04//F05 F05/F07 F07/F10 F10/F12 F12/F14

Редуктор GA – еще один вариант ручного привода, которым снабжаются краны шаровые MATICA 300-той серии по запросу заказчика. Они применимы для узлов с диаметром проходного сечения 8-2000 мм. Устройство выполнено из ковкого чугуна и стали, что обеспечивает высокую механическую прочность изделию. Дополнительная защита от коррозионных процессов (степень IP67) позволяет использовать редуктор на открытом воздухе либо в помещении с большой влажностью.

Опционально возможно изготовление органа ручного управления из нержавеющей стали, снабжение концевыми выключателями либо индикатором положения диска.

Преимущества
Монтаж
Гарантия и сертификаты

Поворотные дисковые затворы MATICA BV400 характеризуется следующими преимуществами:

  • Высокая надежность, обеспеченная испытаниями каждого изготовленного крана перед отправкой покупателю;
  • Значительный технический ресурс кранов;
  • Тотальная герметичность узла при закрытом положении шара;
  • Простой монтаж на трубопроводе;
  • Применение для вакуума максимально до 0,2 Бар абсолютного;
  • Эффективная защита шара и корпуса изделия от коррозии;
  • Гарантия 18 месяцев со дня ввода в эксплуатацию;
  • Разнообразие доступных к заказу конфигураций арматурны.
  • Категорически запрещается производить сварочные работы в непосредственной близости от шарового крана, т. к. могут иметь место повреждения фторопластовых уплотнений вследствие высокой температуры.
  • Не допускается попадание внутрь крана грязи, песка, окалины и т.п.
  • Не допускается превышение допустимых значений температуры и давления.
  • Не допускается снятие крана при наличии рабочей среды и давления в трубопроводе.
  • Не допускается использование крана в качестве регулирующего устройства.
  • Не допускается устранение перекосов фланцев за счет натяга фланцев крана.
  • Не допускается использование крана в качестве опоры для трубопровода.
  • Перед установкой шарового крана удалите пластиковые заглушки.

ВНИМАНИЕ!!!

Для уточнения специфики монтажа и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

Позвонить
