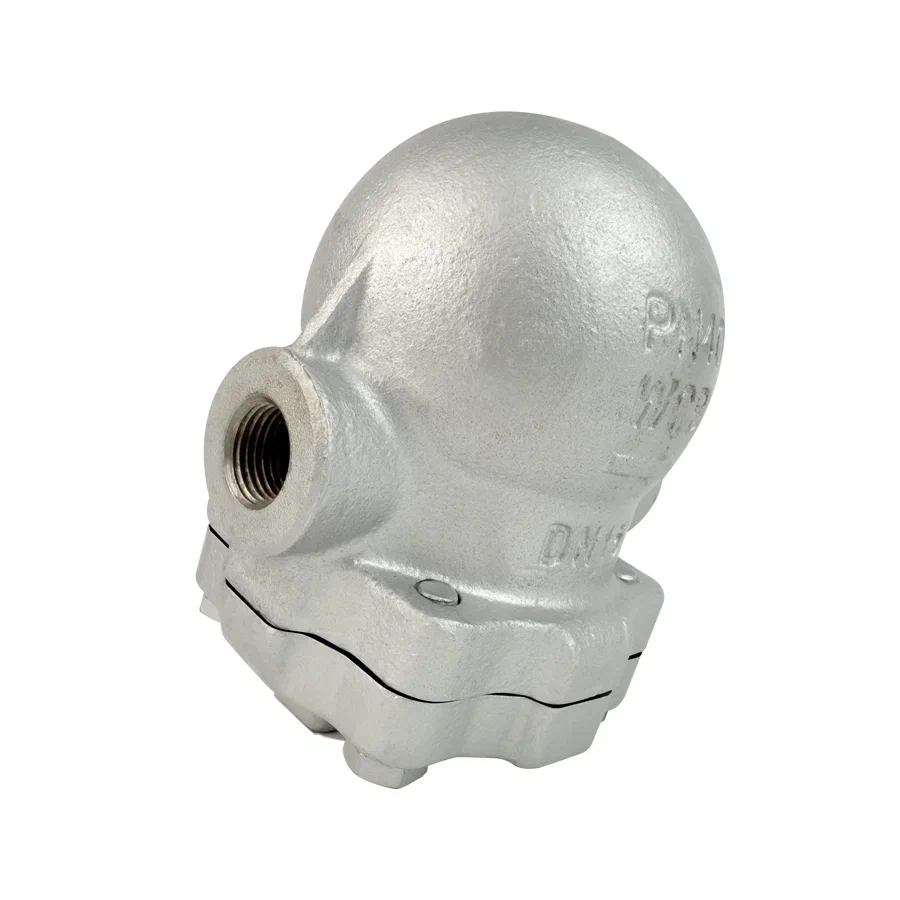

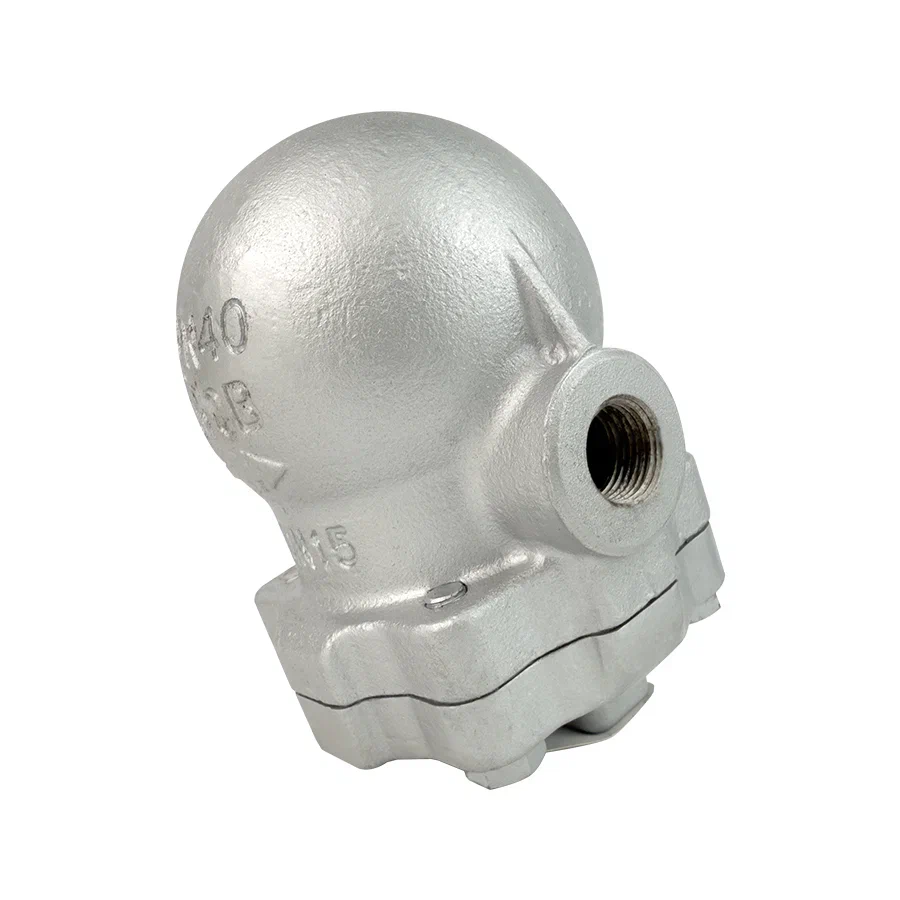

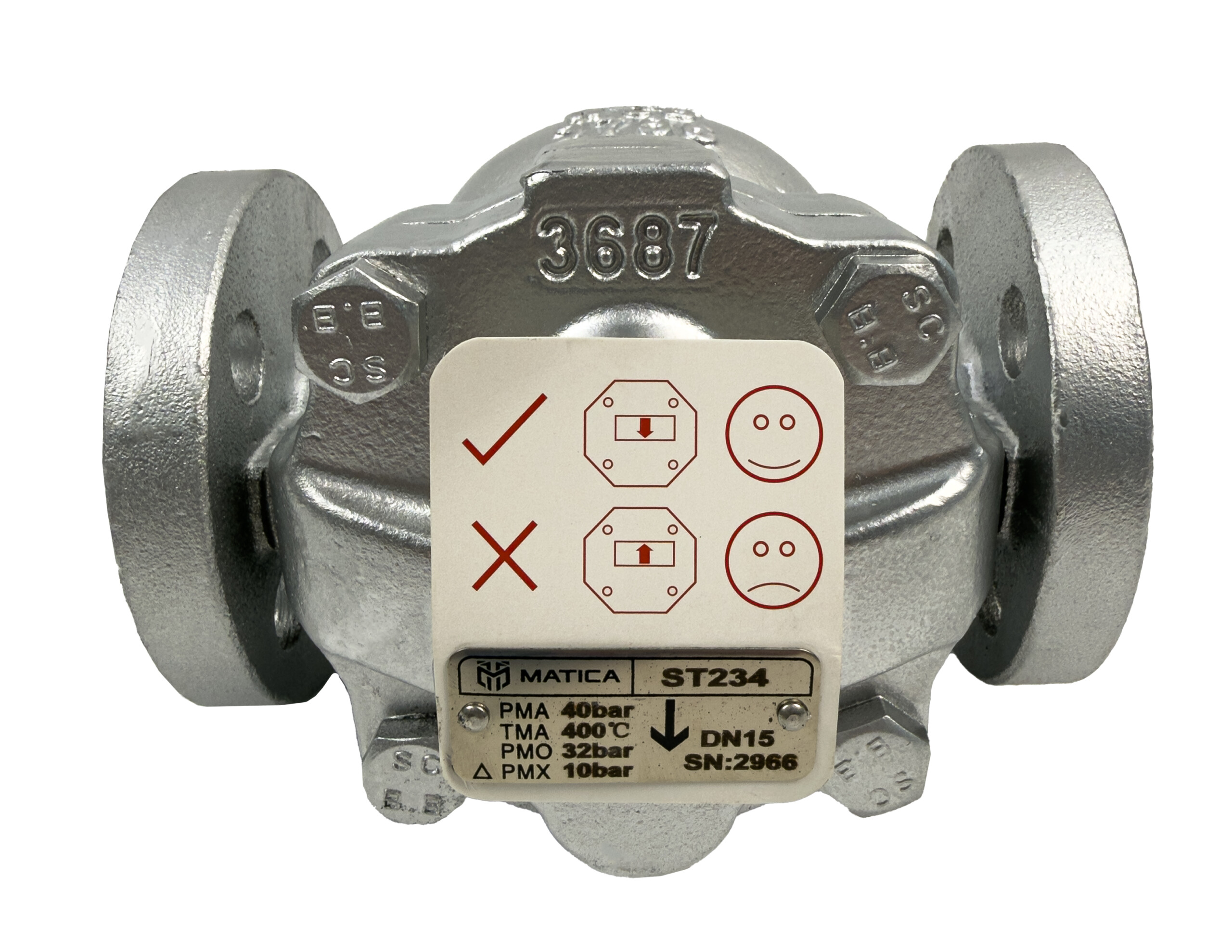

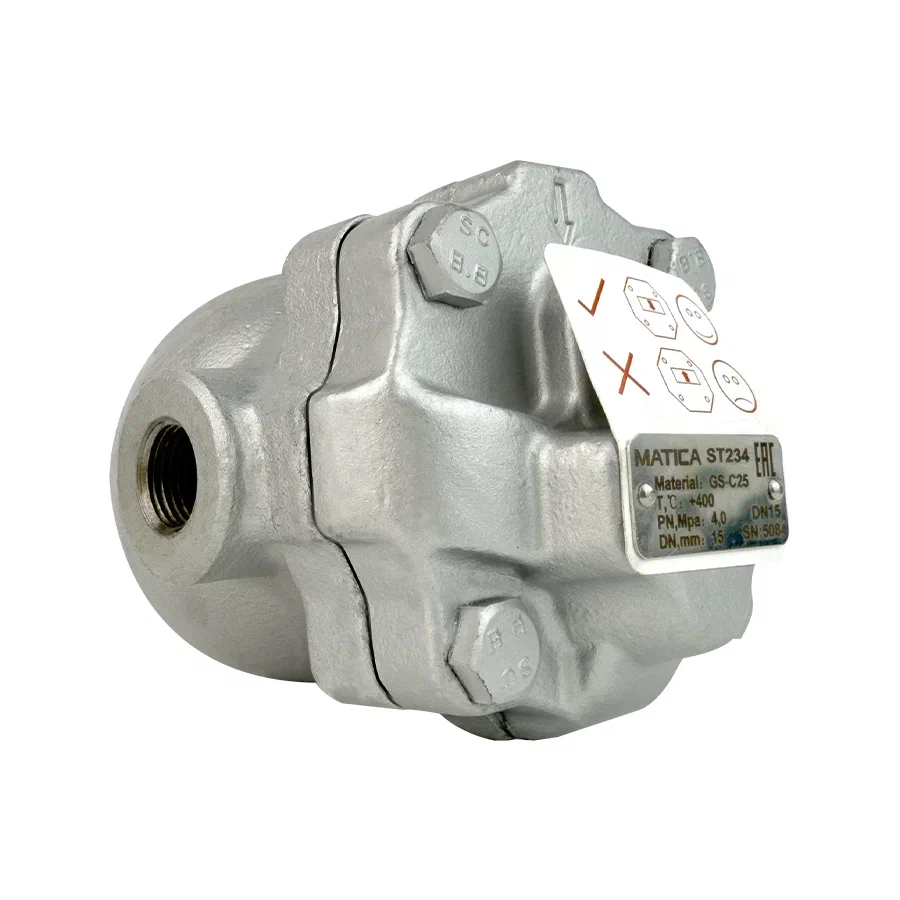

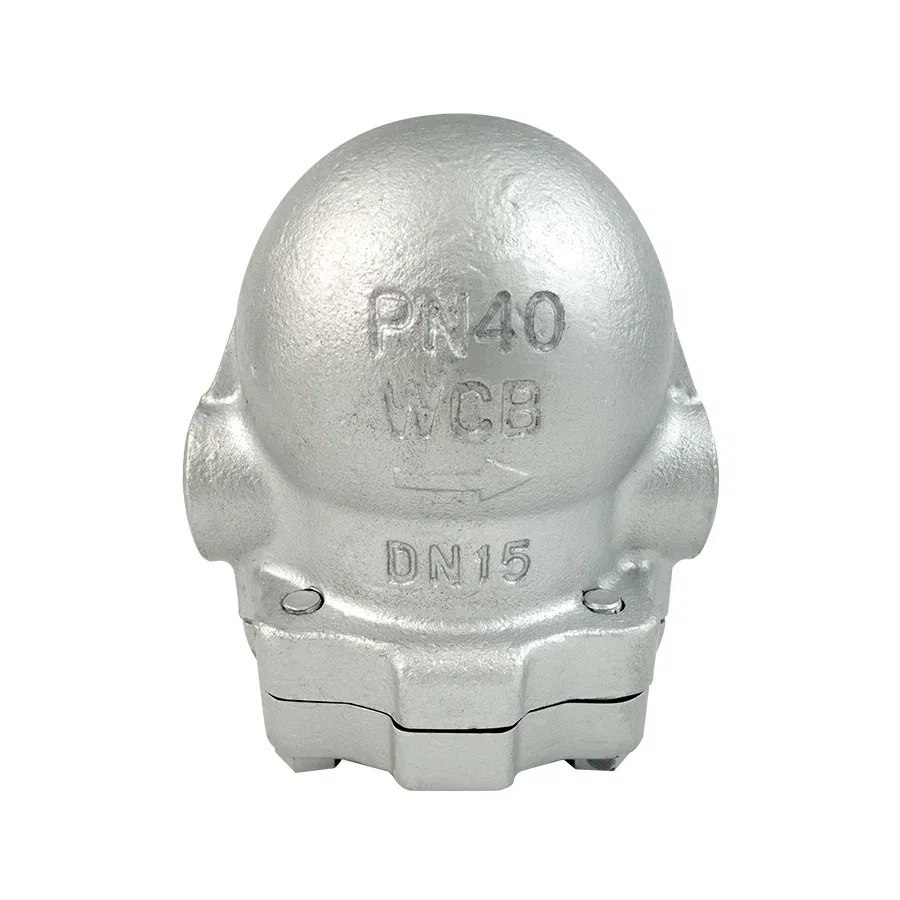

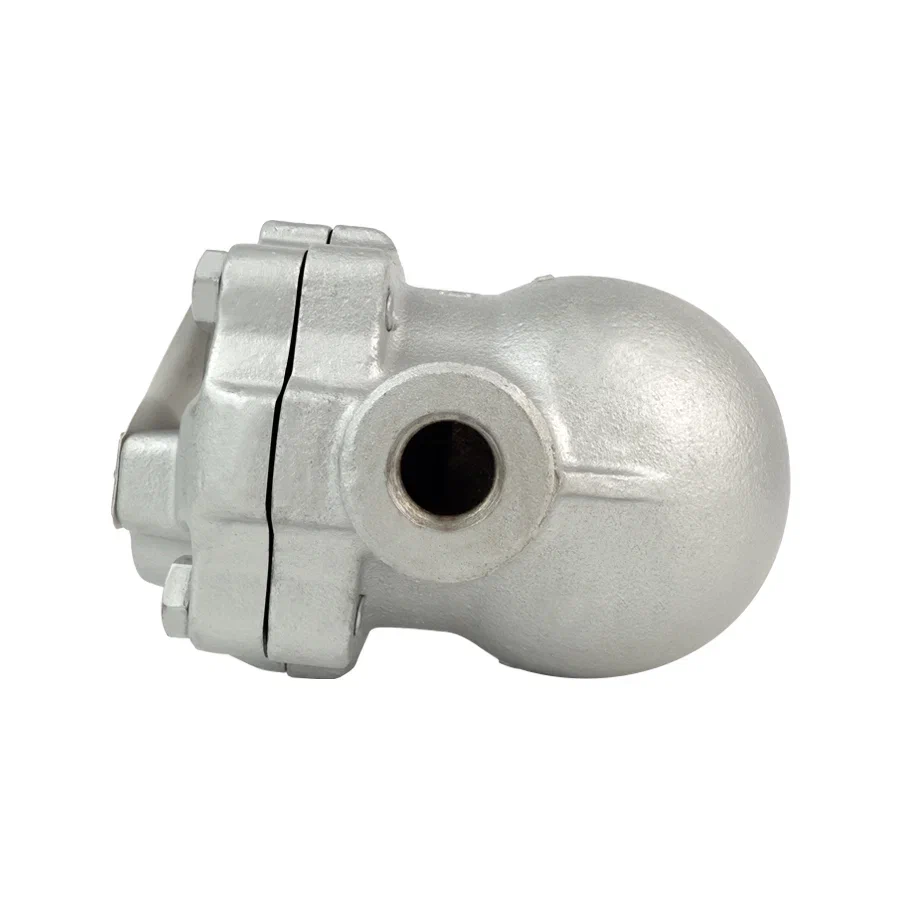

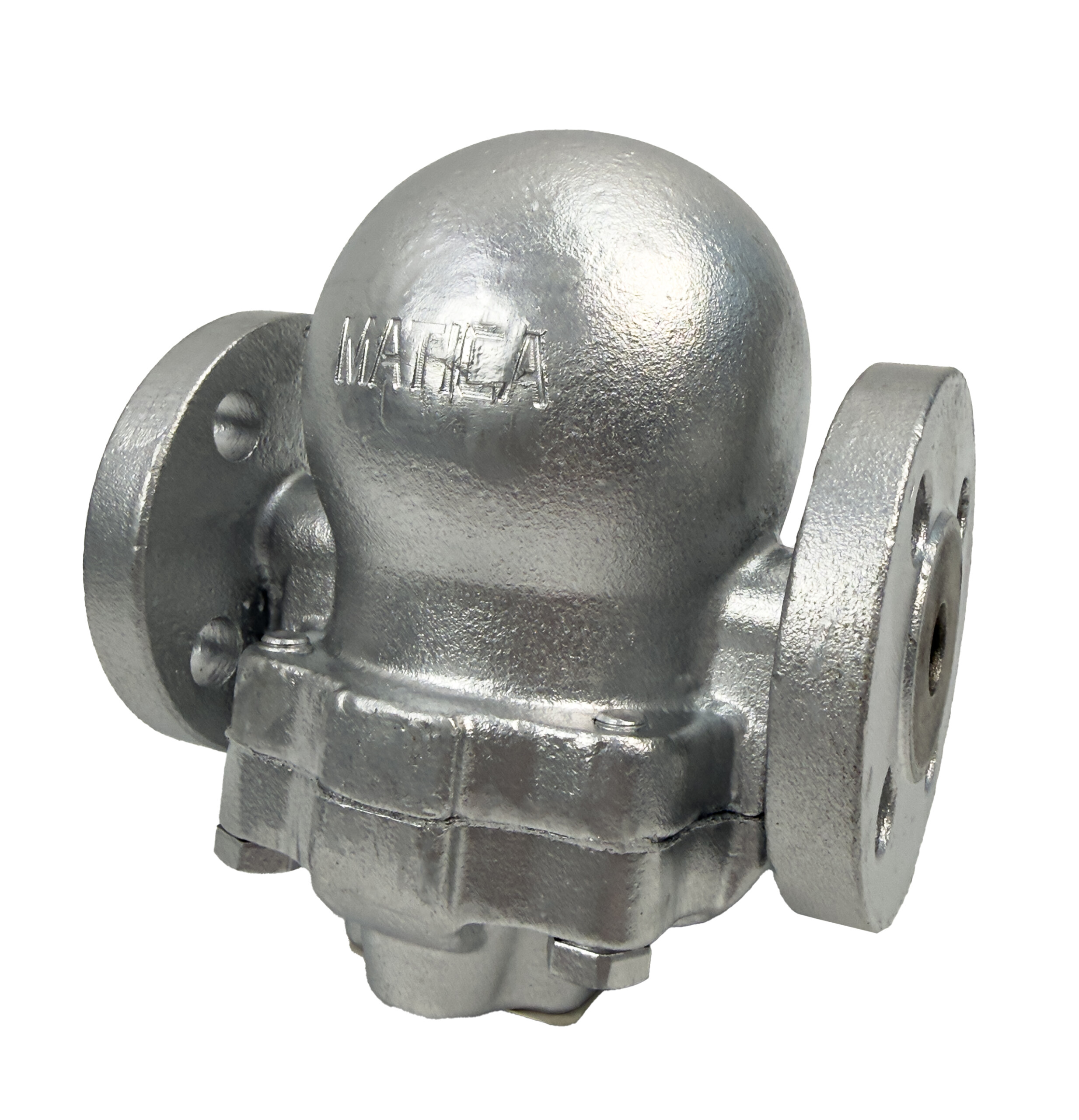

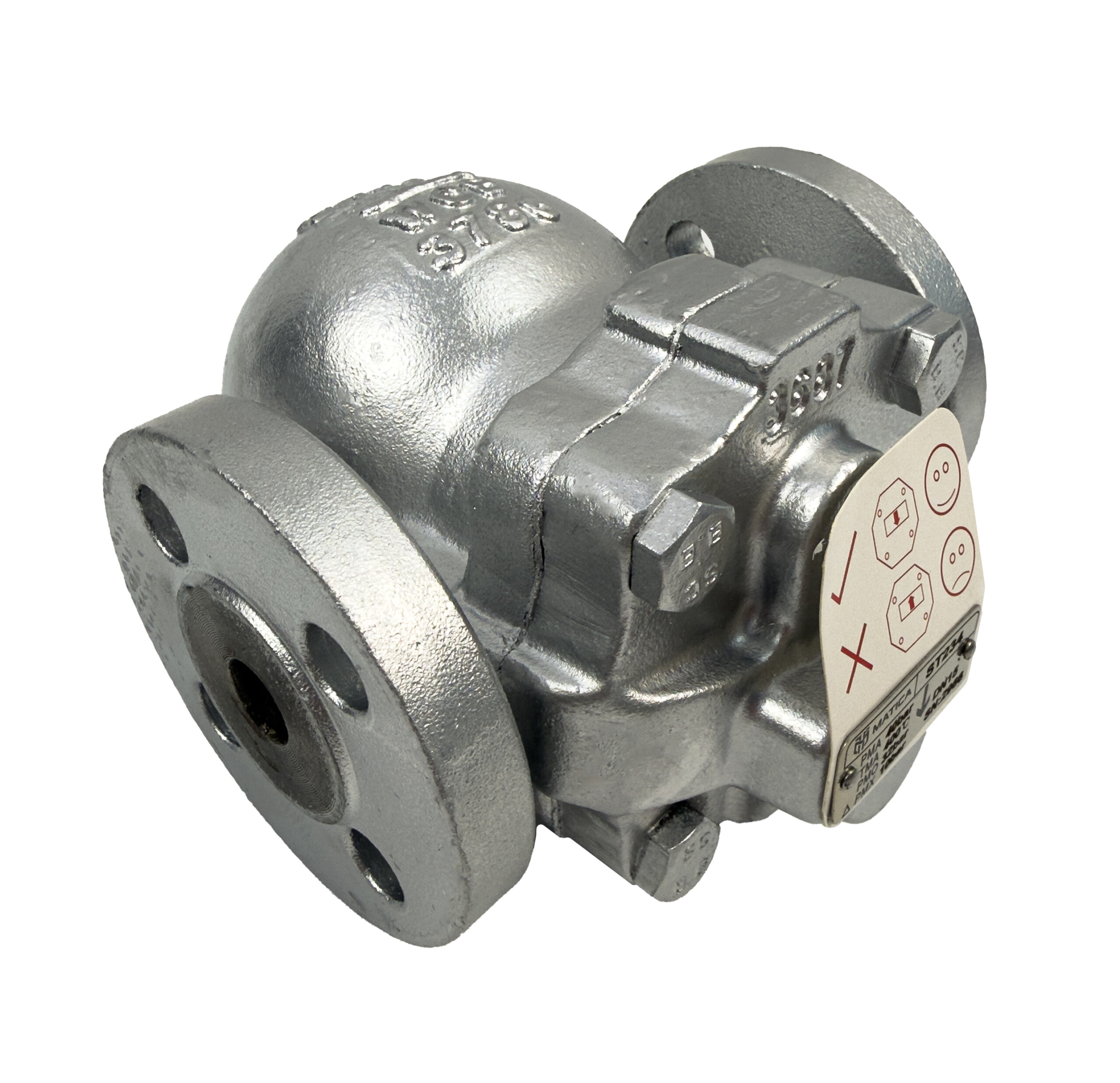

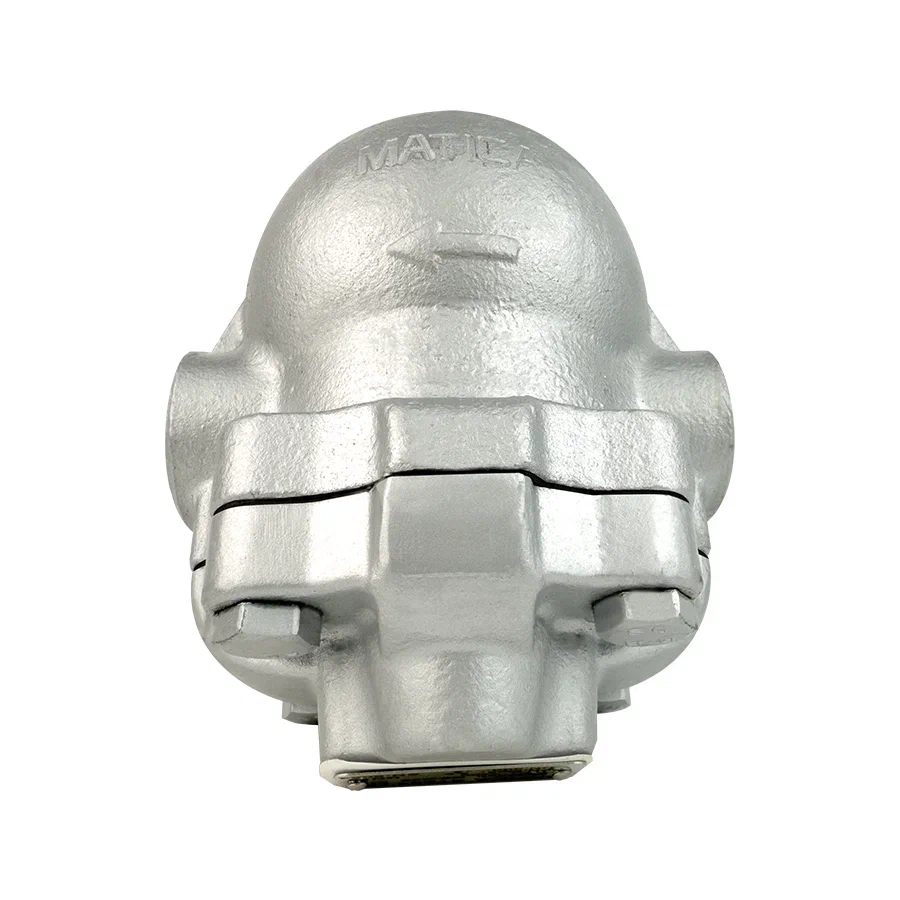

Поплавковые конденсатоотводчики MATICA ST200

Характеристики
Вид оборудования поплавковые конденсатоотводчики
Серия ST200
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Каталог
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

Поплавковые конденсатоотводчики MATICA ST200: Высокая эффективность и надежность для вашего производства!

Обеспечьте бесперебойную и энергоэффективную работу вашего теплообменного оборудования с поплавковыми конденсатоотводчиками MATICA ST200. Это надежное решение от производителя, разработанное для автоматического отвода конденсата и неконденсируемых газов из паровых систем. Устройство работает полностью автономно, без необходимости внешнего источника энергии, обеспечивая стабильную работу при любых нагрузках и предотвращая риск возникновения гидроударов.

Ключевые преимущества, которые оценит ваше производство:

  • Экономия энергии и средств: Эффективное и быстрое удаление конденсата снижает потери тепла, позволяя существенно сократить энергозатраты на нагрев пара.
  • Исключительная надежность и долговечность: Каждое устройство проходит тестовые испытания на заводе. Средний срок службы корпусных деталей составляет не менее 30 лет, а выемных узлов — от 5 лет. Гарантия производителя — от 18 до 24 месяцев.
  • Высокая пропускная способность и устойчивость к перепадам: Конденсатоотводчик стабильно функционирует при переменных давлениях и температурах, обеспечивая оптимальную производительность системы.
  • Гибкость конфигурации и монтажа: Изделие доступно с условным диаметром DN 15, 20 и 25 мм и может монтироваться как в горизонтальном, так и в вертикальном положении. Возможно фланцевое присоединение или соединение трубной резьбой.

Конструктивное превосходство, гарантирующее долгий срок службы

Качество, заложенное в материалах и исполнении

Для изготовления корпуса и крышки мы используем проверенные материалы: высокопрочный чугун GGG40, конструкционную сталь GS-C25 или коррозионностойкие стали CF8/CF8M (аналог AISI 304/316). Внутренние элементы, такие как поплавок, выполнены из нержавеющей стали AISI304 или AISI316, а клапан сброса конденсата — из стали AISI420 или AISI440C для повышенной износостойкости. По отдельному запросу возможно исполнение из других сплавов.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

Комплексное решение под ключ

Мы понимаем, что важна не только арматура, но и удобство ее внедрения. Поэтому при заказе MATICA ST200 вы можете укомплектовать его полным набором крепежа, ответными фланцами и прокладками. Также доступны важные опции для повышения функциональности: встроенный прерыватель вакуума, система продувки или система контроля работы.

Универсальное применение в промышленности

Поплавковые конденсатоотводчики MATICA ST200 находят применение в самых разных отраслях благодаря своей надежности и широкому диапазону рабочих параметров: рабочее давление до 4.0 МПа и температура среды до +400°C. Они эффективно работают на:

  • Теплообменном оборудовании и в системах парового отопления.
  • Сушильных цилиндрах и паровых рубашках промышленных установок.
  • Варочных котлах, автоклавах и технологических линиях, например, в пунктах вулканизации.

Доверяйте проверенному качеству от производителя

Закажите консультацию или расчет прямо сейчас на сайте или по телефону! Наши специалисты помогут подобрать оптимальное исполнение конденсатоотводчика ST200 для ваших параметров среды и условий монтажа.

MATICA ST200: Энергоэффективность, проверенная в промышленности. Энергоэффективность, проверенная в промышленности.

Тип конструкцииконденсатоотводчик поплавковый
Диаметр условный DN, мм15, 20, 25
Давление номинальное PN, МПа1,6 / 2,5 /4,0
Основные рабочие средыпар
Температура рабочей среды T, °С-40…+400
Установочное положениегоризонтальное, вертикальное
Направление подачи рабочей средыуказано стрелкой на корпусе
Климатическое исполнениеопределяются материальным исполнением изделия

Материалы изготовления

01 Материалы изготовления

Модель Материал
01. Корпус высокопрочный чугун GGG40
сталь GS-C25
нерж. сталь CF8 или CF8M
02. Камера высокопрочный чугун GGG40
сталь GS-C25
нерж. сталь CF8 или CF8M
03. Прокладка крышки терморасширенный графит
04. Поплавок нерж. сталь AISI304 или AISI316
05. Клапан сброса конденсата нерж. сталь AISI420, AISI440C
06. Блок воздухоотводчика AISI316L+hastelloy
02 Графики пропускной способности

ST200 DN15, DN20; 0.45, 1.0, 1.4 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

ST200 DN25; 0.45, 1.0, 1.4 МПа


В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

03 Запасные части и обслуживание конденсатоотводчиков ST200

Ремонтные комплекты ST200


Для ремонта серии ST200 предусмотрены следующие ремонтные комплекты:

Наименование Код ремкомплекта № деталей
Ремкомплект конденсатоотводчика MATICA ST200 DN15-20 ΔP0,45 SP15.20.ST200-0.45.15-20 3, 4, 5, 6
Ремкомплект конденсатоотводчика MATICA ST200 DN25 ΔP0,45 SP25.ST200-0.45.25 3, 4, 5, 6
Ремкомплект конденсатоотводчика MATICA ST200 DN15-20 ΔP1,0 SP15.20.ST200-1.0.15-20 3, 4, 5, 6
Ремкомплект конденсатоотводчика MATICA ST200 DN25 ΔP1,0 SP25.ST200-1.0.25 3, 4, 5, 6
Ремкомплект конденсатоотводчика MATICA ST200 DN15-20 ΔP1,4 SP15.20.ST200-1.4.15-20 3, 4, 5, 6
Ремкомплект конденсатоотводчика MATICA ST200 DN25 ΔP1,4 SP25.ST200-1.4.25 3, 4, 5, 6

Примечание: для заказа других деталей обратитесь за решением к специализированному дилеру или на завод-изготовитель.

Обслуживание конденсатоотводчиков ST200

КАК УСТАНОВИТЬ НОВЫЙ ПОПЛАВКОВЫЙ МЕХАНИЗМ

  1. Снимите крышку (2).
  2. Удалите старую прокладку (3) между корпусом и крышкой.
  3. Снимите поплавок (4) и клапан (5).
  4. Установите новую прокладку (3).
  5. Установите на место новый клапан (5) и поплавок (4).
  6. Установите крышку (2)

КАК УСТАНОВИТЬ НОВЫЙ ТЕРМОСТАТИЧЕСКИЙ ЭЛЕМЕНТ

  1. Снимите крышку (2).
  2. Удалите старую прокладку (3) между корпусом и крышкой.
  3. Снимите блок воздухоотводчика (6).
  4. Установите новую прокладку (3).
  5. Установите на место блок воздухоотводчика (6).
  6. Установите крышку (2)
01 Основные габаритные и присоединительные размеры

Трубная резьба

G L, мм d h, мм H, мм
1/2” 128 108 75 161
3/4” 128 108 75 161
1” 145 126 75 170

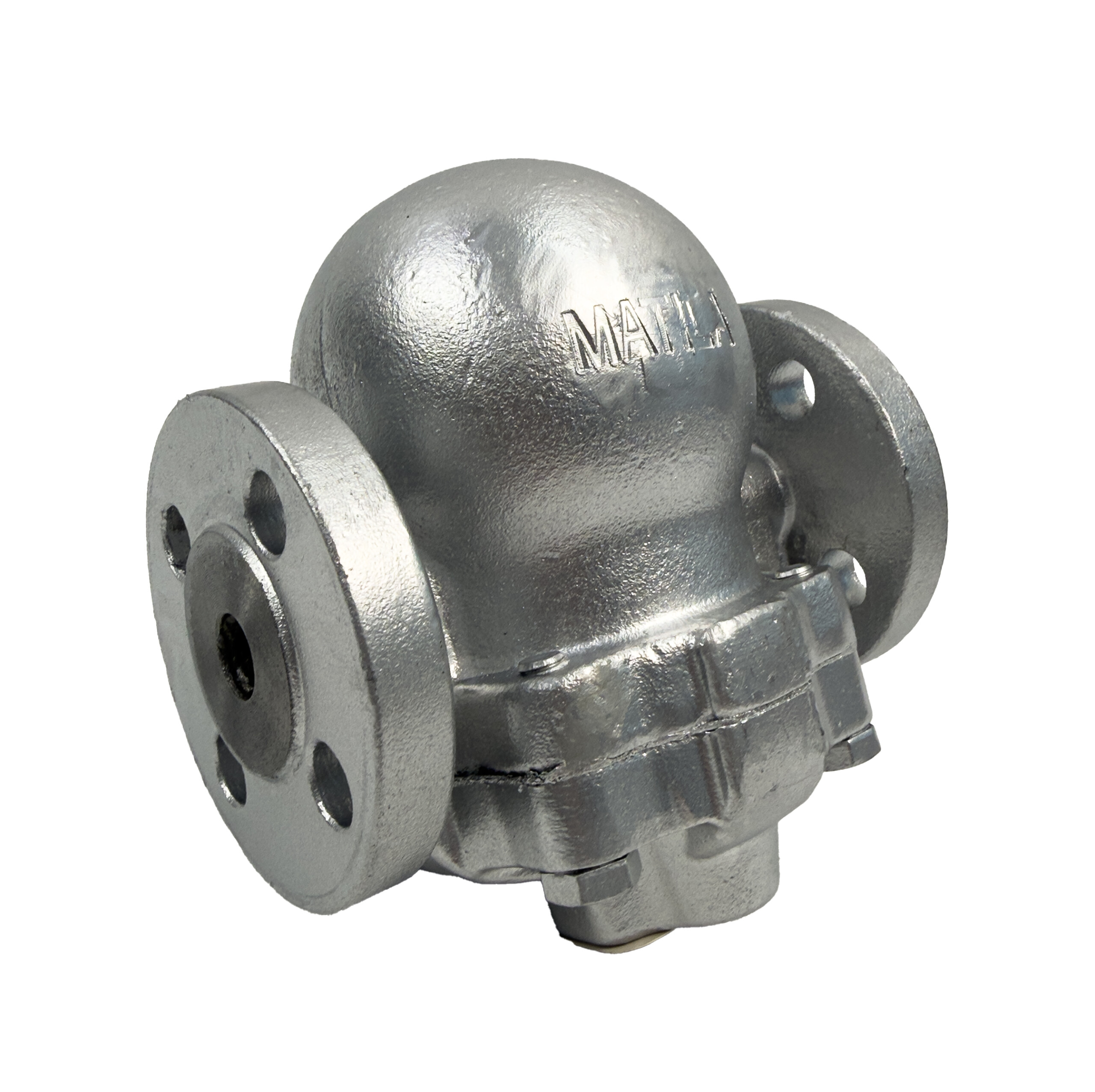

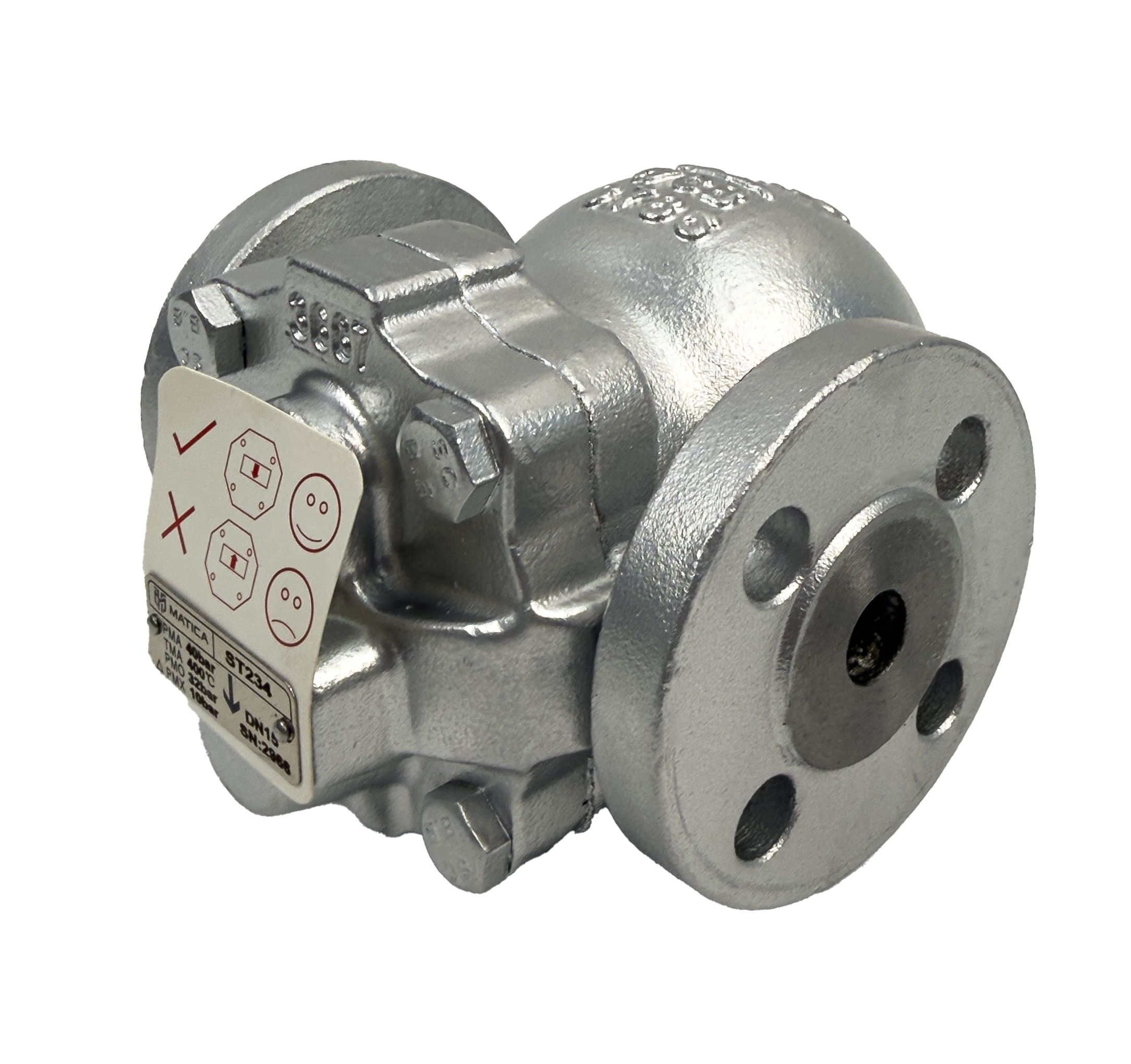

Фланцевое соединение

DN L, мм d h, мм H, мм
15 150 108 75 161
20 150 108 75 161
25 160 126 75 195
02 Таблица подбора крепежа
DN (мм) РN
МПа.		 Основные размеры (мм) Мкр, Н*м
количество
отверстий во
фланце		 Шпилька
ГОСТ 9066-75
1 шпилька 2 гайки		 количество
отверстий во
фланце		 Шпилька
ГОСТ 9066-75
1 шпилька 2 гайки		 Болт ГОСТ 7798-70
1 болт 1 гайка
15 1,6 4 М12х70 4 М12х65 М12х50
2,5 4 М12х75 4 М12х65 М12х50
4,0 4 М12х75 4 х х
20 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 4 х х
25 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
1 2 3 4 5 6 7 8 9 10 11
ST 2 3 4 — DN 15 — 4,0 — 1,0 — 400 — 3 (_) —  (__)
1. Обозначение типа
STконденсатоотводчик
2. Маркировка серии
2поплавковый для малого расхода
3. Материал корпуса
2высокопрочный чугун GGG40 (по запросу)
3сталь GS-C25
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал поплавка
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9не типовые стали и сплавы
5. Диаметр условный DN, мм
15-2515-25 мм
6. Давление номинальное PN, МПа
1,61,6 МПа
2,52,5 МПа
4,04,0 МПа
7. Перепад давления ΔP, МПа
0,450,45 МПа
1,01,0 МПа
1,41,4 МПа
8. Максимальная температура Tmax, °C
350350 °C
400400 °C
9. Тип присоединения
1трубная резьба
2под приварку (по запросу)
3фланцевое
9нетиповое присоединение
10. Исполнение фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L) шип (по запросу)
K под линзовую прокладку (по запросу)
J под прокладку овального сечения (по запросу)
Xнетиповое исполнение
11. Опции
биметаллический клапан
прерыватель вакуума
система продувки
система контроля
другие опции
Пример заказа: ST244-DN25-4,0-1,0-400-3(B)
STконденсатоотводчик
2поплавковый для малого расхода
4корпус из нержавеющей стали CF8
4поплавок из нержавеющей стали AISI304
DN25диаметр условный 25 мм
4,0давление номинальное 4,0 МПа
1,0максимальный перепад давления, 1,0 МПа
400максимальная температура 400°С
3(B)фланцевое присоединение, соединительный выступ
Преимущества
Монтаж
Гарантия и сертификаты

Поплавковые конденсатоотводчики MATICA ST200 в сравнении с моделями термостатического и термодинамического типа отводчиков обладают следующими достоинствами:

  • Компактные размеры и малый вес устройства;
  • Надежность каждой единицы продукции, подтвержденная тестовыми испытаниями на заводе-изготовителе;
  • Высокая пропускная способность;
  • Длительный срок службы;
  • Стабильность функционирования по отводу жидкости вне зависимости от величины давления и температуры в контуре;
  • Отсутствие необходимости во внешнем источнике энергии для работы изделия;
  • Простой монтаж на линии;
  • Отсутствие необходимости в техобслуживании после ввода арматуры в строй;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Выбор материалов элементов узла, размеров проходного сечения (DN25–DN50) и других опций;
  • Доступная цена поплавковых конденсатоотводчиков.
  • Монтаж фланцевых конденсатоотводчиков MATICA ST200 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В.
  • Конденсатоотводчики серии ST200 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
