Поплавковые конденсатоотводчики MATICA ST400

Характеристики
Вид оборудования поплавковые конденсатоотводчики
Серия ST400
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Каталог
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка
01 Основные габаритные и присоединительные размеры

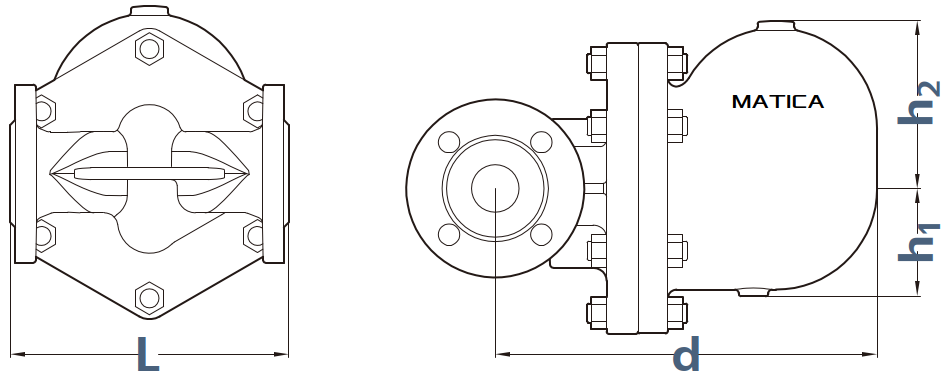

ST400

DN L, мм d h1, мм h2, мм
32 230 310 90 129
40 230 310 90 129
50 230 310 90 129

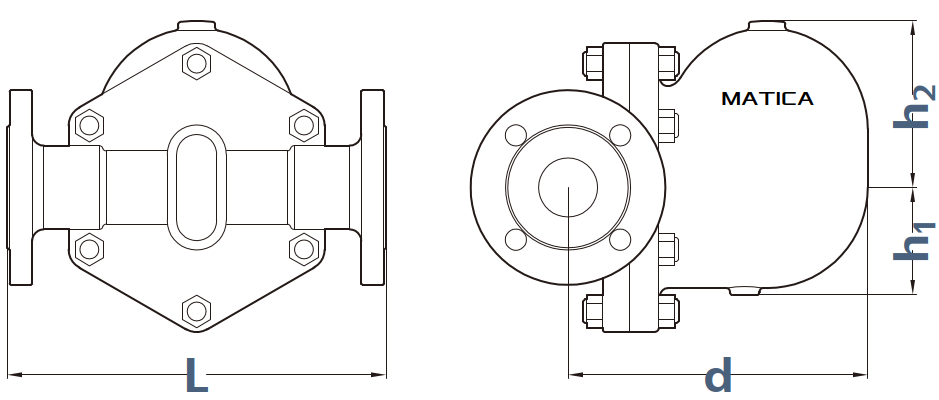

ST400.1

DN L, мм d h1, мм h2, мм
32 320 255 90 129
40 320 255 90 129
50 320 255 90 129
65 340 255 90 129
80 350 260 90 129
100 350 260 90 129

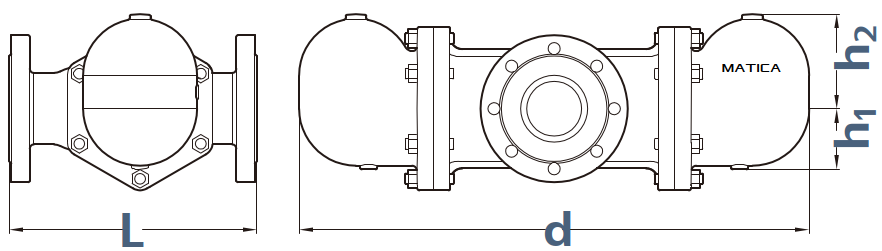

ST400.2

DN L, мм d h1, мм h2, мм
80 350 760 91 142
100 350 760 91 142
125 480 760 91 142
150 480 760 91 142
200 480 760 91 142

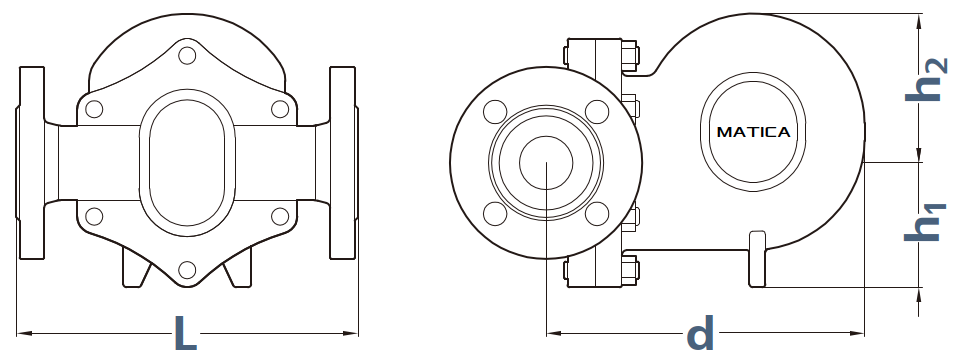

ST400.3

DN L, мм d h1, мм h2, мм
40 320 300 117 140
50 320 300 117 140
65 340 300 117 140
80 350 300 117 140

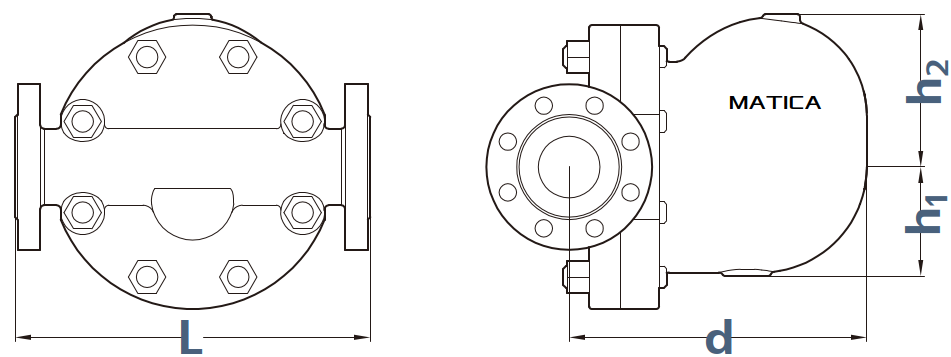

ST400.4

DN L, мм d h1, мм h2, мм
40 450 390 142 200
50 450 390 142 200
65 450 390 142 200
80 450 390 142 200
02 Таблица подбора крепежа
DN (мм) РN МПа Основные размеры (мм) Мкр, Н*м
количество отверстий во фланце Шпилька ГОСТ 9066-75 1 шпилька 2 гайки количество отверстий во фланце Шпилька ГОСТ 9066-75 1 шпилька 2 гайки Болт ГОСТ 7798-70 1 болт 1 гайка
15 1,6 4 М12х70 4 М12х65 М12х50
2,5 4 М12х75 4 М12х65 М12х50
4,0 4 М12х75 х х х
20 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
25 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
32 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х60
4,0 4 М16х90 х х х
40 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
6,3 4 М20х110 х х х
10,0 4 М20х120 х х х
50 1,6 4 М12х80 4 М16х90 М16х80
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
6,3 4 М20х110 х х х
10,0 4 М20х120 х х х
65 1,6 4 М1бх90 4 М16х90 М16х80
2,5 8 М16х100 8 М16х90 М16х80
4,0 8 М16х100 х х х
6,3 8 М20х120 х х х
10,0 8 М24х130 х х х
80 1,6 4 М16х90 4 М16х90 М16х80
2,5 8 М16х100 8 М16х100 М16х80
4,0 8 М16х100 х х х
6,3 8 М20х120 х х х
10,0 8 М24х130 х х х
100 1,6 8 М16х100 8 М16х100 М16х80
2,5 8 М20х110 8 М20х110 М20х90
4,0 8 М20х110 х х х
125 1,6 8 М16х100 8 М16х100 М16х80
2,5 8 М24х120 8 М24х140 М24х100
4,0 8 М24х130 х х х
150 1,6 8 М20х110 8 М20х110 М20х90
2,5 8 М24х130 8 М24х140 М24х100
4,0 8 М24х130 х х х
200 1,6 12 М20х110 12 М20х110 М20х90
2,5 12 М24х130 12 М24х140 М24х100
4,0 12 М27х150 х х х

Поплавковые конденсатоотводчики MATICA ST400: Надежность для высоких параметров вашего пара!

Обеспечьте максимальную эффективность и безопасность ваших пароконденсатных систем с помощью автоматических поплавковых конденсатоотводчиков MATICA ST400. Это профессиональное решение для промышленных предприятий, где важны бесперебойность работы, энергосбережение и долгий срок службы критически важного оборудования.

Надежная работа в экстремальных условиях

Устройства серии ST400 предназначены для эффективного и автоматического отвода конденсата и воздуха из систем пара. Их ключевое преимущество — работа в экстремальных условиях: они рассчитаны на номинальное давление до 10 МПа (100 бар) и температуру рабочей среды до +400°C. Это делает их идеальным выбором для оснащения промышленных теплообменников, отопительных котлов, автоклавов, сушильных цилиндров и другого технологического оборудования.

Конструктивное превосходство, гарантирующее долгий срок службы

Надежность и адаптивность, заложенные в конструкции:

  • Широкий диапазон типоразмеров под разные задачи: условный диаметр (DN) от 32 до 200 мм.
  • Прочные материалы исполнения: корпус и крышка изготавливаются из высокопрочного чугуна GGG40, углеродистой стали GS-C25 или нержавеющих сталей CF8/CF8M. Поплавок выполнен из нержавеющей стали AISI304/316, что гарантирует устойчивость к коррозии.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

  • Гибкость монтажа: устройство может устанавливаться как в горизонтальном, так и в вертикальном положении (по запросу) с помощью фланцевого или резьбового соединения. Направление потока четко указано стрелкой на корпусе.
  • Комплектация и опции: поставляется с полным набором крепежа для фланцев. Доступны дополнительные опции для повышения удобства эксплуатации: система продувки, прерыватель вакуума, системы контроля.

Доверяйте проверенному качеству от производителя

  • Доказанное качество от производителя: оборудование поставляется с официальной гарантией от 18 до 24 месяцев, что подтверждает его надежность.

Использование конденсатоотводчиков MATICA ST400 — это инвестиция в энергоэффективность вашего предприятия. Они снижают непроизводственные затраты энергии на постоянный подогрев пара, минимизируют риск гидроударов в трубопроводах и защищают дорогостоящее оборудование от износа, продлевая его жизненный цикл.

MATICA ST400: Эффективный отвод — стабильный процесс.

Тип конструкцииконденсатоотводчик поплавковый
Диаметр условный DN, мм32- 200
Давление номинальное PN, МПа1,6 / 2,5 / 4,0 / 6,4 / 10,0
Температура рабочей среды T, °С-40…+400
Основные рабочие средыпар, конденсат
Установочное положениегоризонтальное, вертикальное
Направление подачи рабочей средыуказано стрелкой на корпусе
Климатическое исполнениеопределяются материальным исполнением изделия
01 Материалы изготовления

Модель Материал
01. Корпус высокопрочный чугун GGG40,
сталь GS-C25,
нерж. сталь СF8 или CF8M
02. Камера высокопрочный чугун GGG40,
сталь GS-C25,
нерж. сталь СF8 или CF8M
03. Прокладка SS304+графит
04. Поплавок нерж. сталь AISI304 / AISI316
05. Пластина нерж. сталь AISI304 / AISI316
06. Клапан сброса конденсата нерж. сталь AISI420, AISI440C, A240 301
07. Блок воздухоотводчика нерж. сталь AISI316L+hastelloy
02 Графики пропускной способности

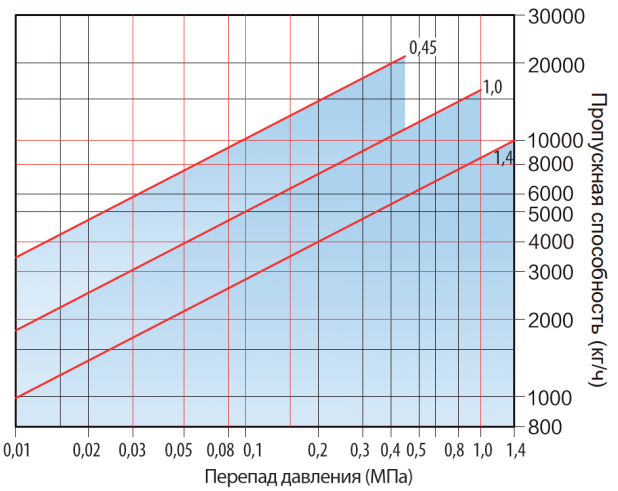

ST400 DN32, 40, 50; ΔP 0,45, 1.0, 1.4 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

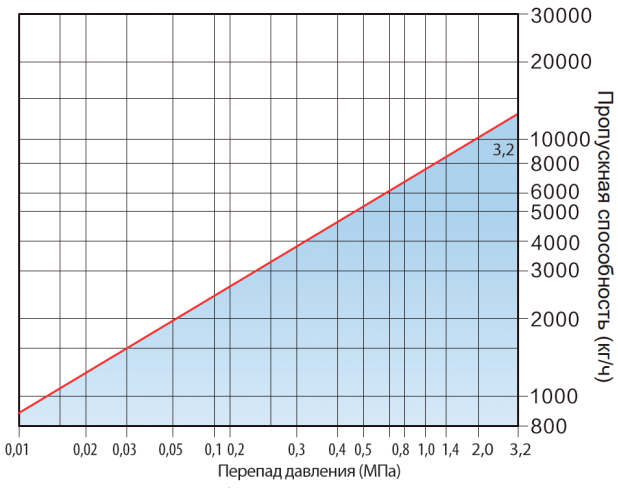

ST400 DN32, 40, 50; ΔP 3.2МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

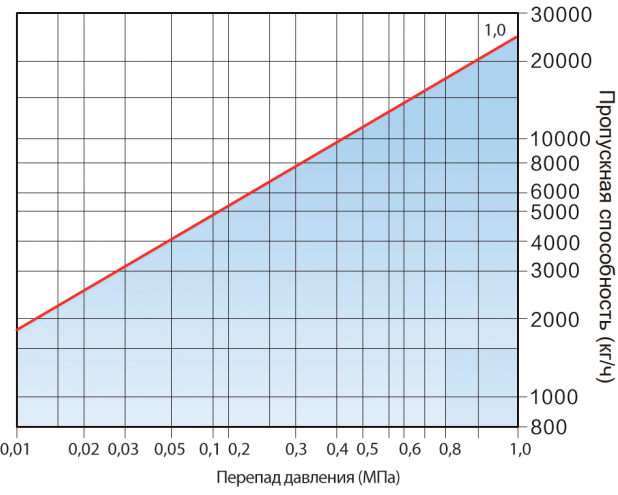

ST400.1 DN32, 40, 50; ΔP 1.0 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

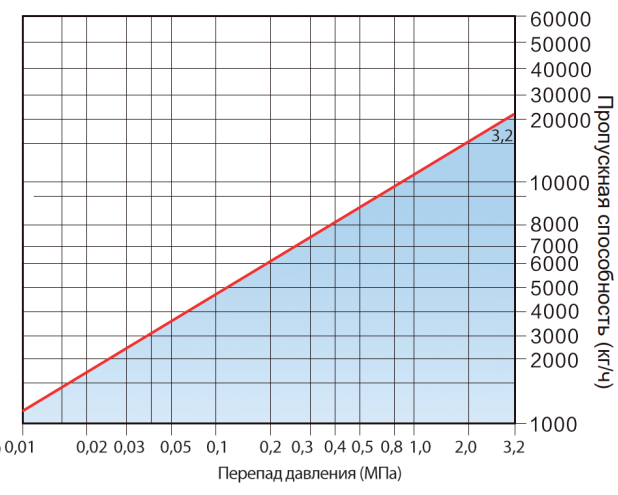

ST400.1 DN32, 40, 50; ΔP 3.2МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

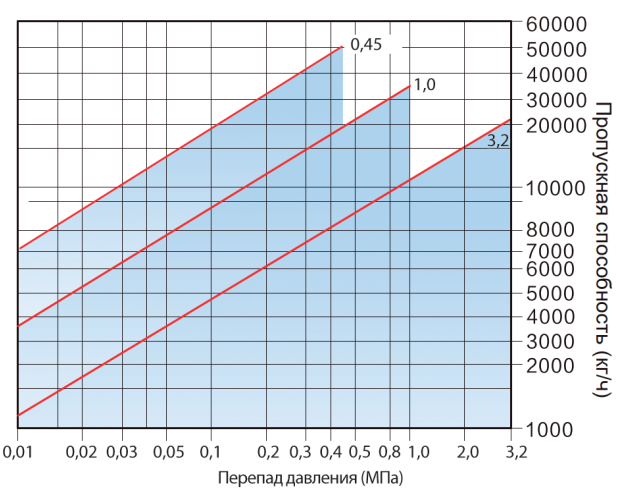

ST400.2 DN80, 100, 125, 150, 200; ΔP 0.45, 1.0, 3.2 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

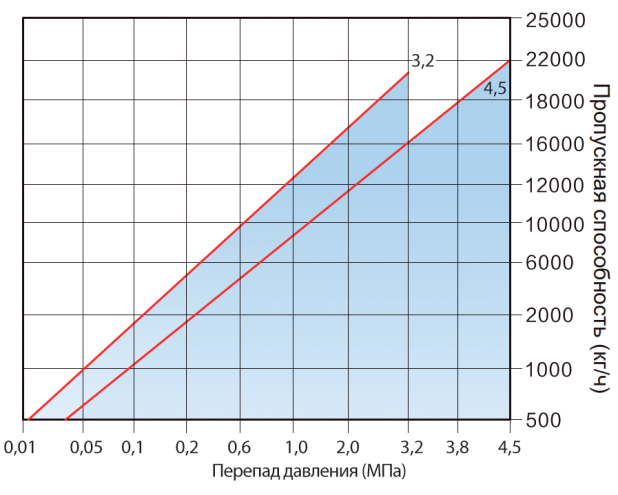

ST400.3 DN40, 50, 65, 80; ΔP 3.2, 4.5 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.

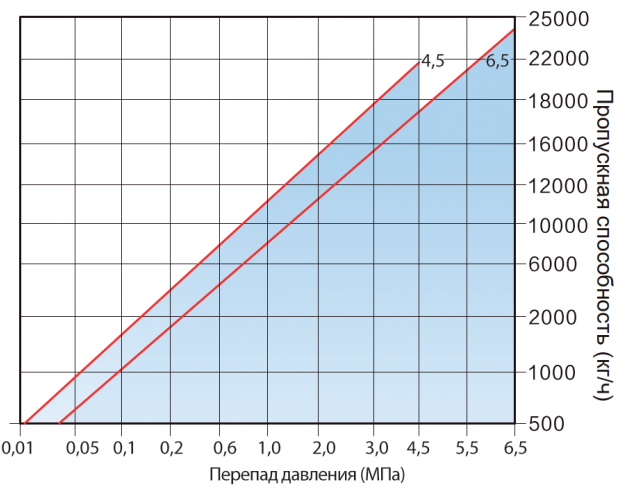

ST400.4 DN40, 50, 65, 80; ΔP 4.5, 6.5 МПа

В пусковых условиях, когда конденсат холодный, внутренний термостатический воздухоотводчик остается открытым и обеспечивает дополнительную пропускную способность к основному клапану.
03 Запасные части и обслуживание конденсатоотводчиков ST400

Ремонтные комплекты ST400


Для ремонта серии ST400 предусмотрены следующие ремонтные комплекты:

Наименование Код ремкомплекта № деталей
Ремкомплект конденсатоотводчика MATICA ST400 DN32-50 ΔP0,45 SP32.40.50.ST400-0.45.32-50 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400 DN32-50 ΔP1,0 SP32.40.50.ST400-1.0.32-50 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400 DN32-50 ΔP1,4 SP32.40.50.ST400-1.4.32-50 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400 DN32-50 ΔP3,2 SP32.40.50.ST400-3.2.32-50 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.1 DN32-100 ΔP1,0 SP32.40.50.ST400.1-1.0.32-100 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.1 DN32-100 ΔP3,2 SP32.40.50.ST400.1-3.2.32-100 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.2 DN80-100 ΔP0,45 SP32.40.50.ST400.2-0.45.80-100 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.2 DN80-100 ΔP1,0 SP32.40.50.ST400.2-1.0.80-100 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.2 DN80-100 ΔP3,2 SP32.40.50.ST400.2-3.2.80-100 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.3 DN40-80 ΔP3,2 SP32.40.50.ST400.3-3.2.40-80 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.3 DN40-80 ΔP4,5 SP32.40.50.ST400.3-4.5.40-80 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.4 DN40-80 ΔP4,5 SP32.40.50.ST400.3-4.5.40-80 3, 4, 6, 7
Ремкомплект конденсатоотводчика MATICA ST400.4 DN40-80 ΔP6,5 SP32.40.50.ST400.3-6.5.40-80 3, 4, 6, 7

Примечание: для заказа других деталей обратитесь за решением к специализированному дилеру или на завод-изготовитель.

Обслуживание конденсатоотводчиков ST400

КАК УСТАНОВИТЬ НОВЫЙ ПОПЛАВКОВЫЙ МЕХАНИЗМ

  1. Снимите крышку (2).
  2. Удалите старую прокладку (3) между корпусом и крышкой.
  3. Снимите поплавок (4) и клапан (6).
  4. Установите новую прокладку (3).
  5. Установите на место новый клапан (6) и поплавок (4).
  6. Установите крышку (2)

КАК УСТАНОВИТЬ НОВЫЙ ТЕРМОСТАТИЧЕСКИЙ ЭЛЕМЕНТ

  1. Снимите крышку (2).
  2. Удалите старую прокладку (3) между корпусом и крышкой.
  3. Снимите блок воздухоотводчика (7).
  4. Установите новую прокладку (3).
  5. Установите на место блок воздухоотводчика (7).
  6. Установите крышку (2)

1 2 3 4 5 6 7 8 9 10 11 12
ST 4 3 4 . 1 — DN 50 — 4,0 — 1,0 — 400 — 3 (_) —  (__)
1. Обозначение типа
STконденсатоотводчик
2. Маркировка серии
4поплавковый для большого расхода
3. Материал корпуса
2высокопрочный чугун GGG40 (по запросу)
3сталь GS-C25
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал поплавка
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9не типовые стали и сплавы
5. Номер корпуса
хстандарт
1номер 1
2номер 2
3номер 3
4номер 4
6. Диаметр условный DN, мм
32-20032-200 мм
7. Давление номинальное PN, МПа
1,61,6 МПа
2,52,5 МПа
4,04,0 МПа
6,46,4 МПа
10,010,0 МПа
8. Перепад давления ΔP, МПа
0,450,45 МПа
1,01,0 МПа
1,41,4 МПа
3,23,2 МПа
4,54,5 МПа
6,56,5 МПа
9. Максимальная температура Tmax, °C
400400°C
10. Тип присоединения
1трубная резьба (по запросу)
2под приварку (по запросу)
3фланцевое
9нетиповое присоединение
11. Исполнение фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L) шип (по запросу)
K под линзовую прокладку (по запросу)
J под прокладку овального сечения (по запросу)
Xнетиповое исполнение (по запросу)
12. Опции
биметаллический клапан
прерыватель вакуума
система продувки
система контроля
другие опции
Пример заказа: ST434.1-DN50-4,0-1,0-400-3(B)
STконденсатоотводчик
4поплавковый для большого расхода
3корпус из стали GS-C25
4поплавок из нержавеющей стали AISI304
.1корпус номер 1
DN50диаметр условный 50 мм
4,0давление номинальное 4,0 МПа
1,0максимальный перепад давления, 1,0 МПа
400максимальная температура 400°С
3(B)фланцевое присоединение, соединительный выступ
Преимущества
Монтаж
Гарантия и сертификаты

Среди ключевых достоинств автоматических конденсатоотводчиков MATICA ST400 в сравнении с изделиями термостатического и термодинамического типа необходимо выделить следующие:

  • Компактность и небольшой вес устройства, облегчающие его монтаж;
  • Высокая пропускная способность отводчиков конденсата;
  • Надежность работы, подтвержденная испытаниями каждой единицы продукции на заводе-производителе;
  • Длительный срок службы без необходимости регулярного техобслуживания;
  • Стабильность эксплуатации вне зависимости от рабочих параметров температуры и давления на линии;
  • Отсутствие необходимости во внешнем источнике энергии;
    Низкая трудоемкость установки;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Вариативность за счет выбора диаметров проходного сечения (DN32–DN200), сплавов конструктивных элементов арматуры и других опций;
  • Доступная цена конденсатоотводчиков.

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

  • Монтаж фланцевых конденсатоотводчиков MATICA ST400 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В.
  • Конденсатоотводчики серии ST400 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.
  • Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, направление потока указано на корпусе

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».
