Узлы сбора и отвода конденсата MATICA UT

Характеристики
Вид оборудования узлы сбора и отвода конденсата
Серия UT
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Узлы сбора и отвода конденсата MATICA UT: Эффективность под ваши задачи!

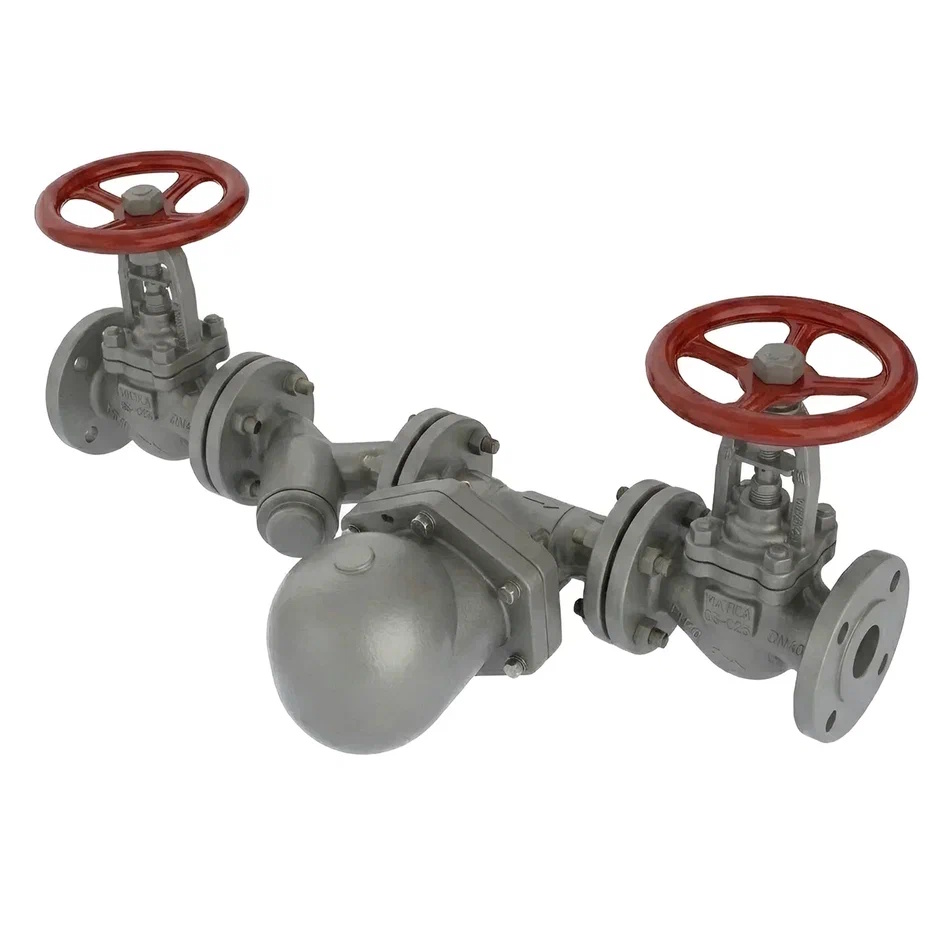

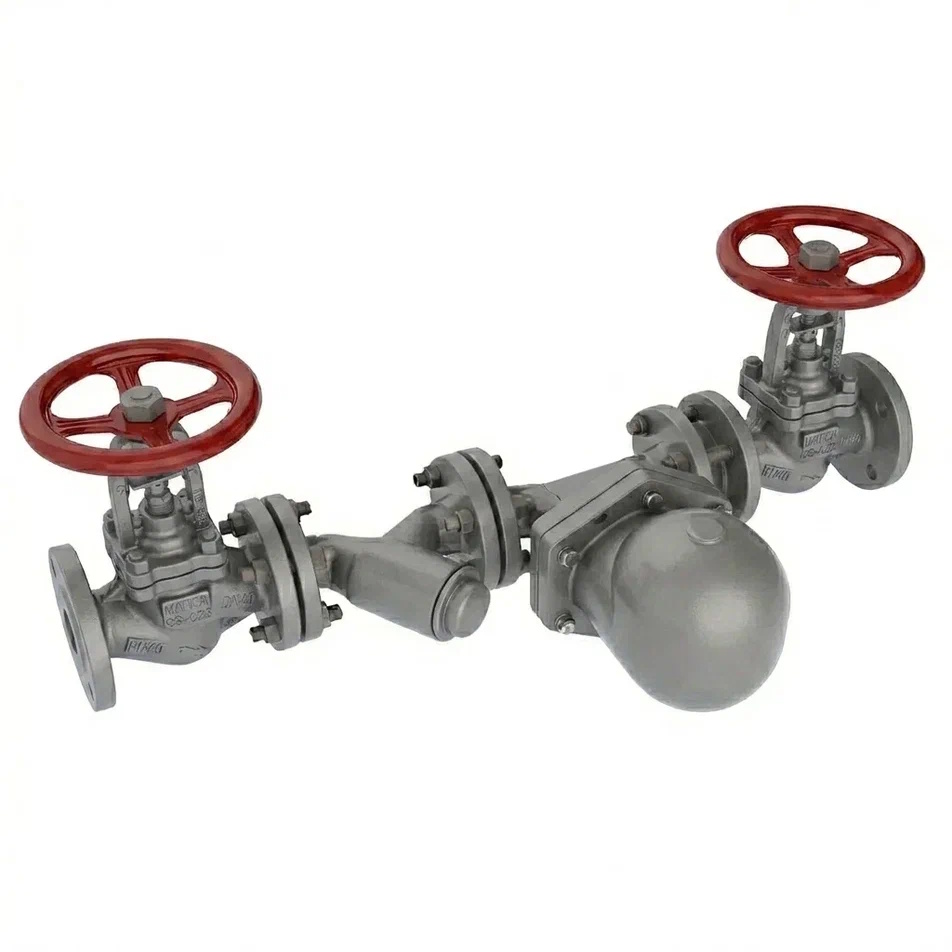

Узлы сбора и отвода конденсата MATICA UT — это полностью готовые к монтажу модули, предназначенные для эффективного и надежного удаления конденсата из пароконденсатных систем. Объединяя в себе проверенные компоненты, каждый узел является индивидуальным инженерным решением, разработанным для конкретных условий эксплуатации, гарантируя безаварийную работу, экономию энергоресурсов и защиту технологического оборудования. Это ваш ключ к повышению эффективности паровых систем.

Индивидуальный подход — основа эффективности

Наше ключевое преимущество заключается в том, что типовых решений для сложных систем недостаточно. Каждый узел MATICA UT проектируется на основе комплексного анализа вашей системы, гарантируя максимальную пропускную способность и надежность отвода конденсата без потерь пара.

Используя передовые методы расчета, мы подбираем оптимальную комплектацию из всей линейки арматуры MATICA:

  • Конденсатоотводчики для автоматического отвода конденсата всей линейки MATICA ST (поплавковые ST100ST300ST400, ST800, термодинамические ST500, биметаллические ST600, термостатические ST900) под конкретные параметры давления и температуры.
  • Запорная арматура для полного перекрытия линии: сильфонные клапаны MATICA CV300 (на Pраб до 10 МПа и t до +425°С и больше), игольчатые клапаны MATICA CV100 (на Pраб до 69 МПа и t до +650°С), шаровые краны MATICA BB100BB200BB300 (DN до 200 мм, t до +220°С).
  • Защитное и предохранительное оборудование: сетчатые фильтры MATICA FV300 (t до +425°С, давление до 4,0 МПа и больше) и обратные клапаны MATICA UV300UV400 для предотвращения обратного потока.

Комплексная защита и контроль

Мы создаем решения, которые всесторонне защищают ваше оборудование и позволяют контролировать процессы. В состав узла входят:

  • Фильтр (MATICA FV300) для очистки рабочей среды от механических примесей и защиты оборудования от износа.
  • Обратный клапан (MATICA UV300, UV400) для предотвращения попадания обратного потока конденсата или пара.
  • Смотровое стекло (MATICA WB) для визуального контроля процесса отвода конденсата.

Гибкость для любых производств

Узлы сбора и отвода конденсата MATICA UT одинаково эффективно решают задачи:

  • в нефтегазовой, химической и нефтехимической промышленности;
  • в энергетике (включая ТЭЦ и котельные);
  • в металлургии и целлюлозно-бумажной промышленности;
  • на предприятиях пищевой и фармацевтической промышленности;
  • в системах ЖКХ (тепловые пункты, отопление);
  • на судах и в автомобилестроении.

Доверяйте проверенному качеству от производителя

Не рискуйте стабильностью вашего производства! Закажите расчет и консультацию наших специалистов. Они помогут спроектировать и подобрать оптимальный узел отвода конденсата MATICA UT для точного соответствия параметрам вашей системы.

MATICA UT: Спроектирован для вашей системы. Работает десятилетиями.

Тип конструкцииУзел сбора и отвода конденсата MATICA UT
Диаметр условный DN, мм8 – 200
Давление номинальное, МПа1,0 – 25,0
Температура рабочей среды T, °Сдо 550
Пропускная способностьдо 51 000 кг/ч (для одного конденсатоотводчика)
Установочное положениегоризонтальное, вертикальное
Тип присоединенияфланцевое, резьбовое, под приварку
Направление подачи рабочей средыуказано стрелкой на элементах обвязки
Материальное исполнениечугун (GG25, GGG40), углеродистая сталь (GS-C25), нержавеющая сталь (CF8, CF8M, AISI304, AISI316) и другие стали и сплавы
Основные рабочие средынасыщенный и перегретый пар, конденсат, невязкие нейтральные или слабоагрессивные среды

Указанные диапазоны параметров являются справочными и достигаются за счет подбора компонентов MATICA. Точные значения уточняются при расчете для конкретной системы.

Основные типовые модели узлов сбора и отвода конденсата MATICA UT

Модель узла MATICA UTПрименениеСостав арматурыМатериал арматуры
UT234Обогрев, сушилки, теплообменники (малые и средние нагрузки)Поплавковый конденсатоотводчик MATICA ST200, Клапаны (вентили) с сильфонным уплотнением штока MATICA CV300, Межфланцевый обратный клапан MATICA UV400Сталь GS-C25 (для перегретого пара и нефтепродуктов)
UT244Пищевое производство, фармацевтика, обессоленная вода (малые и средние нагрузки)Поплавковый конденсатоотводчик MATICA ST200, Клапаны (вентили) с сильфонным уплотнением штока MATICA CV300, Межфланцевый обратный клапан MATICA UV400Нержавейка CF8 (устойчива к коррозии)
UT334Теплообменники, калориферы (средний расход конденсата)Поплавковый конденсатоотводчик MATICA ST300, Клапаны (вентили) с сильфонным уплотнением штока MATICA CV300, Межфланцевый обратный клапан MATICA UV400Сталь GS-C25 (для перегретого пара и нефтепродуктов)
UT344Химическое производство, агрессивные среды (средний расход конденсата)Поплавковый конденсатоотводчик MATICA ST300, Клапаны (вентили) с сильфонным уплотнением штока MATICA CV300, Межфланцевый обратный клапан MATICA UV400Нержавейка CF8 (устойчива к коррозии)
UT433Линии с высоким давлением, технологические аппараты, станции возврата конденсата, конденсатные баки (большой расход конденсата)Поплавковый конденсатоотводчик MATICA ST400, Клапаны (вентили) с сильфонным уплотнением штока MATICA CV300, Обратный клапан подъемные MATICA UV300Сталь GS-C25 (для перегретого пара и нефтепродуктов)
UT443Химическое производство, агрессивные среды (большой расход конденсата)Поплавковый конденсатоотводчик MATICA ST400, Клапаны (вентили) с сильфонным уплотнением штока MATICA CV300, Обратный клапан подъемные MATICA UV300Нержавейка CF8 (устойчива к коррозии)

Важное отличие: В моделях UT433 и UT443 используется подъемный обратный клапан UV300 (вместо межфланцевого UV400).

Не нашли свой узел сбора и отвода конденсата? Соберем за 3 дня!

Ваш технологический процесс уникален? У нас есть решения для любых нестандартных условий.

  • Другие типы конденсатоотводчиков: MATICA ST100, ST500, ST600, ST800, ST900.
  • Любая компоновка: выносной пробоотборник, байпасная линия, фланцевые или резьбовые соединения.
  • Скорость: расчет и изготовление нестандартного узла — до 3 рабочих дней.

Детальные размеры узла MATICA UT не фиксированы в виде типового ряда, поскольку они определяются пространственной компоновкой и подбором компонентов, таких как конденсатоотводчики (MATICA ST100, ST200, ST300, ST400, ST500, ST600, ST800, ST900), запорная арматура (CV300BB300CV100), фильтр (FV300), обратный клапан (UV300) и соединительные детали.

Для консультации по проектированию узла нужного типоразмера и компоновки, пожалуйста, свяжитесь с нашими специалистами.

1 2 3 4 5 6 7 8 9 10 11
UT 3 3 3 DN 50 4,0 1,0 400 3 (_)  (__)
1. Обозначение типа
UTузел сбора и отвода конденсата
2. Маркировка серии
3базовая модель конденсатоотводчика MATICA ST
3. Материал арматуры
2высокопрочный чугун GGG40 (по запросу)
3сталь GS-C25
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Тип обратного клапана MATICA UV в составе узла
3UV300
4UV400
9не типовые стали и сплавы
5. Диаметр условный DN, мм
8-2008-200 мм
6. Давление номинальное PN, МПа
1,0-25,01,0-25,0 МПа
7. Перепад давления ΔP, МПа
0,4-24,00,4-24,0 МПа (в зависимости от модели конденсатоотводчика)
8. Максимальная температура Tmax, °C
250…550250…550 °C (в зависимости от модели конденсатоотводчика)
9. Тип присоединения
1трубная резьба
2под приварку (по запросу)
3фланцевое
9нетиповое присоединение
10. Исполнение фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L) шип (по запросу)
K под линзовую прокладку (по запросу)
J под прокладку овального сечения (по запросу)
Xнетиповое исполнение
11. Опции
WBстекло смотровое
BADбиметаллический клапан
VBпрерыватель вакуума
SDсистема продувки
SCсистема контроля
другие опции
  • Индивидуальное проектирование и работа с ТЕХНОМАТИКА: Мы не предлагаем типовых решений. Каждый узел сбора и отвода конденсата MATICA UT проектируется под конкретные условия заказчика. Наши специалисты проводят расчеты, чтобы подобрать оптимальную конфигурацию арматуры MATICA, обеспечивающую максимальную эффективность и надежность вашей системы.
  • Высокая эффективность и энергосбережение: Применение современных конденсатоотводчиков MATICA ST гарантирует своевременный отвод конденсата без пропуска пара. Это позволяет снизить потери тепла, сократить расход энергоносителей на подогрев рабочей среды и повысить общий КПД вашего оборудования.
  • Бесперебойная работа и защита оборудования: Встроенный сетчатый фильтр MATICA FV300 защищает чувствительные элементы автоматики и арматуру от загрязнений, а обратный клапан MATICA UV300 исключает риск гидроударов и обратного хода среды, продлевая срок службы оборудования.
  • Простота монтажа и обслуживания с ТЕХНОМАТИКА: Мы предлагаем готовые к монтажу модули, полностью укомплектованные арматурой, крепежом и ответными фланцами.Оснащение узла байпасной линией с запорно-регулирующим вентилем позволяет проводить ремонт, техническое обслуживание или замену конденсатоотводчика без остановки технологического процесса.
  • Надежность и долговечность: Узел комплектуется арматурой MATICA из высококачественных материалов (чугун, углеродистая и нержавеющая сталь), рассчитанной на длительный ресурс работы в самых тяжелых условиях при высоких температурах (до +550°С) и давлении (до 25,0 МПа).

Монтаж узла сбора и отвода конденсата MATICA UT производится согласно проектной документации, разработанной для вашей системы. Основные принципы:

  • Узел монтируется в соответствии с индивидуальной схемой пространственной компоновки в горизонтальном или вертикальном положении.
  • При монтаже необходимо строго соблюдать направление потока рабочей среды, указанное стрелками на корпусах элементов обвязки (клапанов, фильтра, конденсатоотводчика).
  • Тип присоединения (фланцевое, резьбовое, под приварку) определяется проектом для каждого конкретного узла.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции
