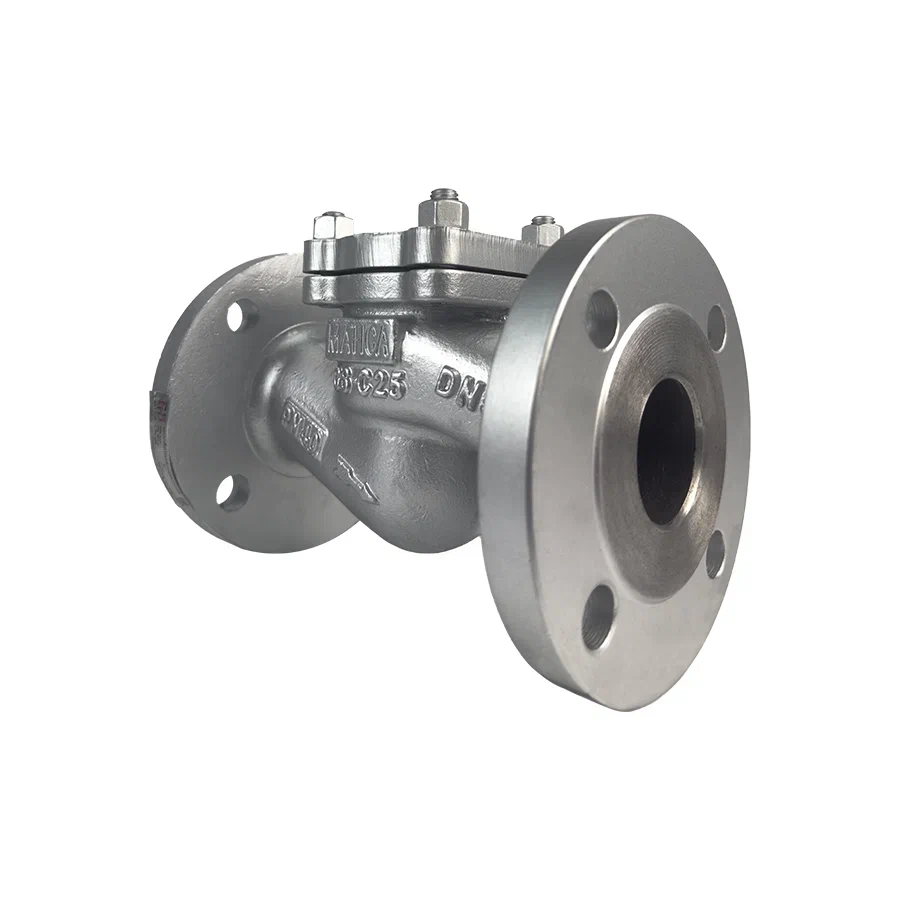

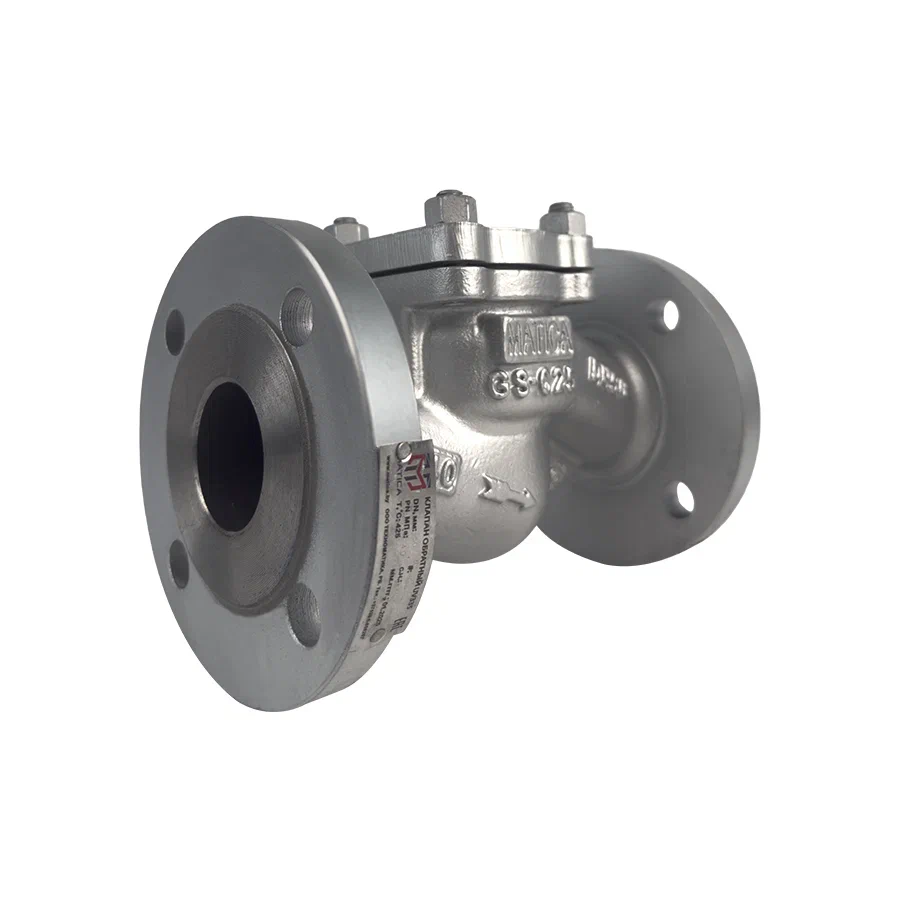

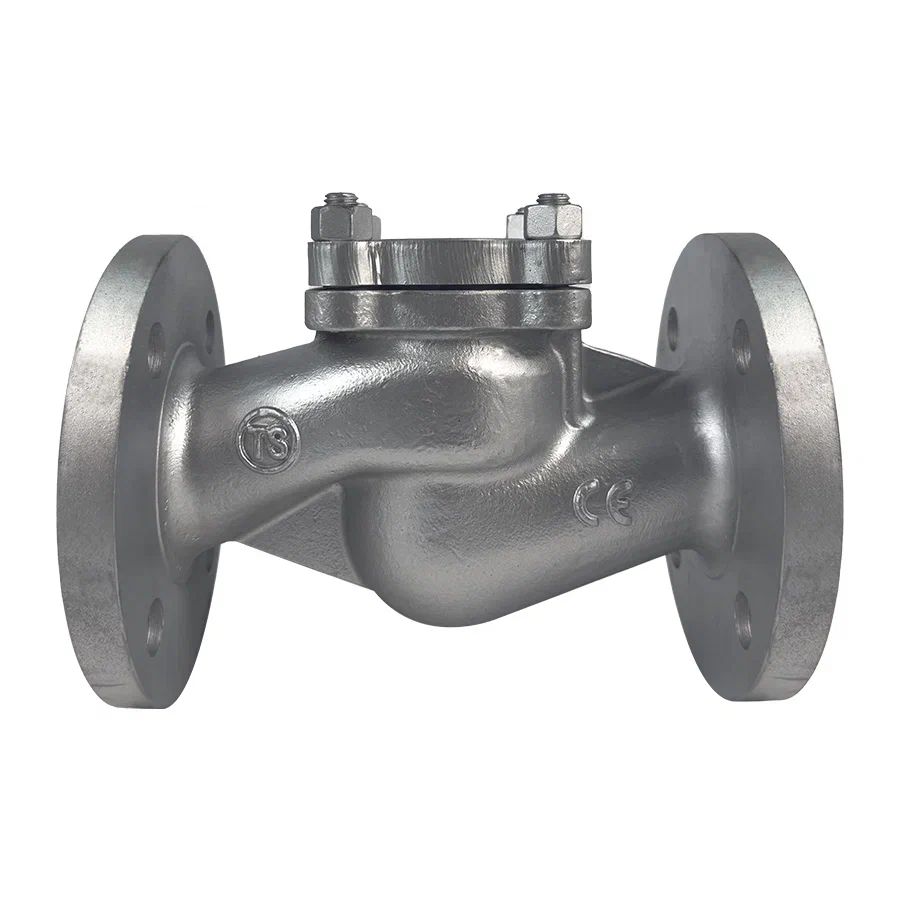

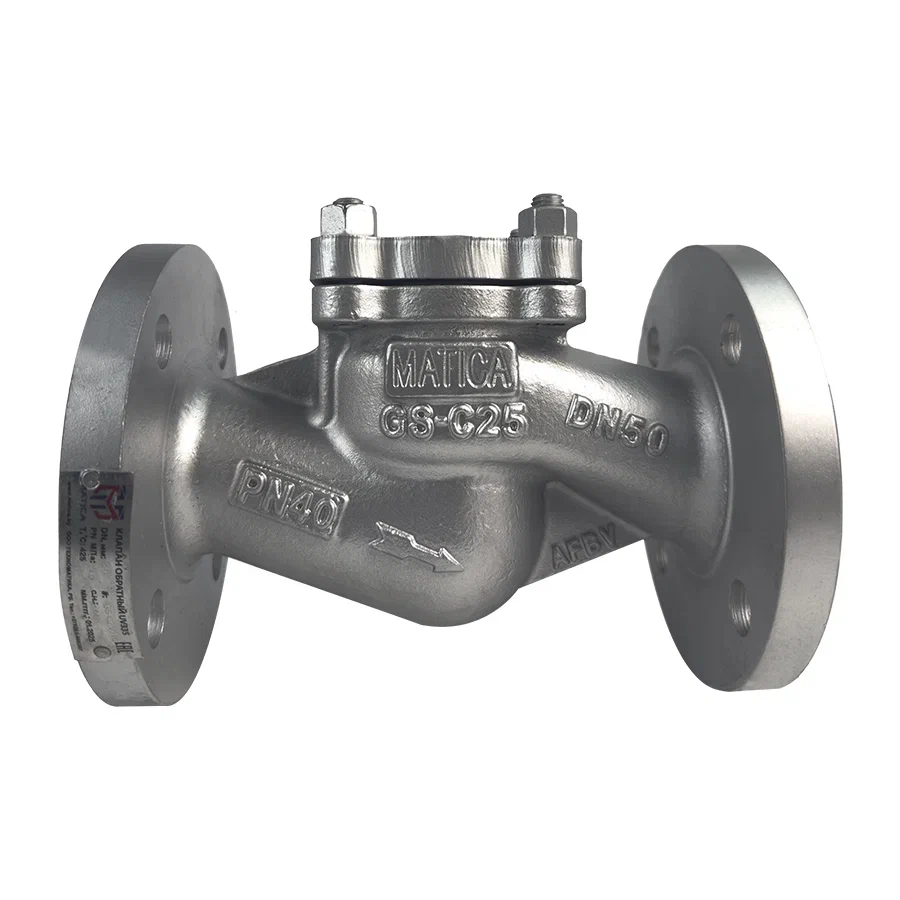

Обратные клапаны подъемные MATICA UV300

Характеристики
Вид оборудования Обратные клапаны
Серия UV300
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Обратные клапаны подъемные MATICA UV300: Абсолютная защита контура от обратного тока среды

Ищете надежное решение для предотвращения аварийных перетоков в трубопроводе?

Обратные подъемные клапаны MATICA UV300 — это премиальная линейка трубопроводной арматуры, разработанная для бескомпромиссной защиты вашего оборудования. Их задача — мгновенно перекрыть поток при падении давления, исключая риск гидроудара и выхода из строя насосного или компрессорного оборудования. Это гарантия целостности системы и продления ресурса всей обвязки.

Инженерная надежность для критических параметров

Конструкция клапанов UV300 продумана до мелочей для работы в самых требовательных условиях. Подъемный механизм обеспечивает минимальное время срабатывания и высокую герметичность затвора. В зависимости от модификации корпус изготавливается из чугуна (GG25, GGG40), углеродистой стали (GS-C25) или нержавеющих сталей (CF8/CF8M). Такое разнообразие материалов позволяет подобрать точное решение для вашей среды, будь то перегретый пар, химически активные жидкости или инертные газы.

  • Рабочие параметры: DN 15–400 мм, PN 1,6–4,0 МПа.
  • Термостойкость: Работоспособность при температурах до +425°С.
  • Среда применения: Вода, пар, масла, гликоль, спирты, невязкие нефтепродукты.

Основные сферы применения клапанов MATICA UV300:

  • Энергетика и теплоснабжение: Подпитка насосов, защита паропроводов и теплотрасс от слива.
  • Нефтегазовый сектор и химия: Обвязка резервуаров, линии предохранительных устройств.
  • Промышленность: Системы охлаждения, компрессорные станции, линии сжатого воздуха.
  • Водоподготовка и ЖКХ: Поддержание водяного столба, защита насосных станций от опорожнения.

Простота интеграции и уникальные преимущества

Инженеры MATICA добились того, чтобы мощь промышленной арматуры сочеталась с удобством эксплуатации. Клапаны серии UV300 отличаются компактным межфланцевым исполнением (по запросу доступны модели под приварку или с резьбой), что позволяет монтировать их даже в стесненных условиях.

Ключевые преимущества для вашего производства:

  1. Антигидроударная конструкция: Плавный ход затвора предотвращает разрушительные скачки давления.
  2. Минимальные гидропотери: Оптимизированная проточная часть корпуса снижает энергозатраты на транспортировку среды.
  3. Универсальность монтажа: Возможна установка как на горизонтальные, так и на вертикальные участки трубопровода (поток снизу вверх). Четкая гравировка направления потока на корпусе исключает ошибки сборщиков.
  4. Специальные исполнения: Для агрессивных сред мы готовы предложить изготовление корпусных деталей из спецсплавов (A182 Gr.F5/F11/F22, A105N, A350 Gr.LF2 и др.). Запросите подбор материала под ваши условия!

Запросите опросный лист или получите консультацию по подбору материального исполнения прямо сейчас! Наши специалисты помогут рассчитать параметры и подобрать клапан, который прослужит десятилетиями.

MATICA: Ваша уверенность в каждом узле трубопровода.

Тип конструкцииклапан обратный подъемный
Диаметр условный DN, мм15 — 400
Давление номинальное PN, МПа1,6 / 2,5 / 4,0
Максимальная температура рабочей среды Tmax, °Сдо +425
Основные рабочие средывода, пар, воздух, газы
Присоединениефланцевое (трубная резьба, под приварку по запросу)
Установочное положениегоризонтально, вертикально
Направление подачи рабочей средыстрелка на корпусе клапана
Применениедля предотвращения обратного потока

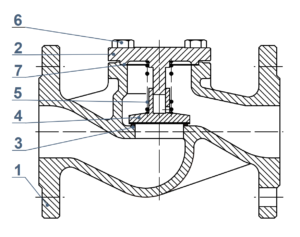

01 Материалы клапанов обратных UV300

Название: Материал:
1 Корпус GG25 GGG40 GS-C25 CF8 CF8M
2 Крышка корпуса GG25 GGG40 GS-C25 CF8 CF8M
3 Седло X20Cr13 X20Cr13 X20Cr13 AISI304 AISI316
4 Затвор X20Cr13 X20Cr13 X20Cr13 1.4301+STL 1.4401+STL
5 Пружина AISI304 AISI304 AISI304 AISI304 AISI316
6 Болт A194 B7 A194 B7 A194 B7 A194 B7 A193 B8M
7 Кольцевое уплотнение Графит+ SS304 Графит+ SS304 Графит+ SS304 Графит+ SS304 Графит+ SS316

Возможна замена материалов корпуса и внутренних деталей на такие как: A105N, A350 Gr.LF2, A182 Gr.F11, A182 Gr.F22, A182 Gr.F5, A182 Gr.F304, A182 Gr.F316, A182 Gr.F304L, A182 Gr.F316L и другие.

02 Зависимость «давление – температура» клапанов UV300
Материал корпуса PN, МПа / МПа
40 10 50 100 150 200 250 300 350 400 425 450 500
GG25* 1,6 1,60 1,60 1,60 1,44 1,28 1,12 0,96
GGG40* 1,6 1,60 1,60 1,60 1,55 1,47 1,39 1,28 1,12
2,5 2,50 2,50 2,50 2,43 2,30 2,18 2,00 1,75
GS-C25 1,6 1,09 1,59 1,57 1,53 1,48 1,41 1,32 1,22 1,08 0,98 0,88
2,5 1,45 2,48 2,46 2,40 2,38 2,32 2,16 1,96 1,76 1,57 1,37
4,0 1,71 3,98 3,91 3,73 3,47 3,02 2,84 2,58 2,40 2,31 2,16
WC6* 1,6 1,09 1,59 1,53 1,63 1,58 1,49 1,43 1,33 1,23 1,15 1,11 1,07 0,89
2,5 1,45 2,46 2,38 2,54 2,48 2,33 2,23 2,08 1,93 1,80 1,74 1,67 1,39
4,0 1,71 3,98 3,91 4,07 3,96 3,74 3,57 3,33 3,09 2,89 2,77 2,67 2,23
CF8 1,6 1,01 1,52 1,43 1,33 1,20 1,10 1,02 0,96 0,91 0,87 0,86 0,86 0,83
2,5 1,32 2,43 2,31 2,07 1,87 1,72 1,60 1,50 1,42 1,36 1,35 1,34 1,30
4,0 1,63 3,94 3,76 3,32 2,99 2,76 2,56 2,41 2,27 2,18 2,16 2,14 2,08
CF8M 1,6 1,01 1,52 1,43 1,33 1,20 1,10 1,02 0,96 0,91 0,87 0,86 0,86 0,83
2,5 1,32 2,43 2,31 2,07 1,87 1,72 1,60 1,50 1,42 1,36 1,35 1,34 1,30
4,0 1,63 3,94 3,76 3,32 2,99 2,76 256 2,41 2,27 2,18 2,16 2,14 2,08

* по запросу

Клапаны в стандартном исполнении разработаны для нормальных рабочих условий. Некоторые рабочие среды не предназначены для клапанов стандартного исполнения. В случае, если рабочие условия не подходят для стандартных клапанов (например, для агрессивной или абразивной среды), пользователь должен обратиться к производителю перед размещением заказа. При выборе клапана для определенной среды обратитесь к справочнику химической стойкости материалов.

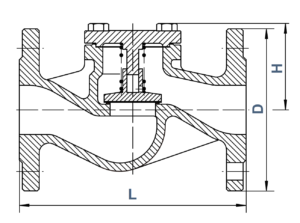

01 Размеры обратных клапанов UV300

1,6 МПа
DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L, мм 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
D, мм 95 105 115 140 150 165 185 200 220 250 285 340 405 480 520 580
H, мм 69 70 75 78 85 90 110 125 150 185 285 340 400 445 490 595
Вес, кг 2,8 3,5 4,2 5,5 7,5 9,5 13 17,5 29 40 60 116 210 300 430 670
Kvs, м3 3,9 6,9 11 17,6 28 43 71 112 174 267 380 670 1060 1514 2060 2690
2,5 МПа
DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L, мм 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
D, мм 95 105 115 140 150 165 185 200 235 270 300 360 425 485 555 620
H, мм 69 70 75 78 85 90 110 125 150 185 285 340 400 445 490 595
Вес, кг 2,8 3,5 4,2 5,5 7,5 9,5 14 19 32 48 73 128 240 320 480 700
Kvs, м3 3,9 6,9 11 17,6 28 43 71 112 174 267 380 670 1060 1514 2060 2690
4,0 МПа
DN, мм 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L, мм 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
D, мм 95 105 115 140 150 165 185 200 235 270 300 375 450 515 580 660
H, мм 69 70 75 78 85 90 110 125 150 185 285 340 400 445 490 595
Вес, кг 2,8 3,5 4,2 5,5 7,5 9,5 14 20 33 48 73 135 250 340 500 720
Kvs, м3 3,9 6,9 11 17,6 28 43 71 112 174 267 380 670 1060 1514 2060 2690
1 2 3 4 5 6 7 8 9
UV 3 3 4 DN 50 4,0 425 3 (B)
1. Обозначение типа
UVКлапан обратный
2. Маркировка серии
4подъемный
3. Материал корпуса
1серый чугун GG25 (по запросу)
2высокопрочный чугун GGG40 (по запросу)
3углеродистая сталь GS-C25
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал диска
3сталь A105
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9специальные стали и сплавы
5. Диаметр условный DN, мм
15-40015-400 мм
6. Давление номинальное PN, МПа
1,61,6 МПа
2,52,5 МПа
4,04,0 МПа
7. Максимальная температура Tmax, °C
300300 °C
350350 °C
425425 °C
8. Тип присоединения
1трубная резьба (по запросу)
2концы под приварку (по запросу)
3фланцевое
9нетиповое присоединение
9. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение

Обратные подъемные клапаны MATICA UV300 обладают следующей совокупностью достоинств:

  • Высокая надежность, обеспечиваемая принципом работы и подтвержденная заводскими испытаниями каждой единицы арматуры;
  • Универсальность применения с широким спектром рабочих сред;
  • Компактное исполнение, облегчающие установку этой продукции в ограниченные пространства;
  • Герметичность класса «А», достигаемая применениями качественных уплотнений;
  • Высокое быстродействие оснащения;
  • Простота установки в контуре;
  • Гарантия 18 месяцев со дня ввода в эксплуатацию;
  • Доступная стоимость продукции;
  • Широкий выбор устройств из вариантов с различным диаметром (15-400 мм) и другими параметрами под конкретную задачу.
  • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров до или после сужения трубопровода.
  • Обратный клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, согласно указаниям о разрешенных и запрещенных положениях в установке. Не рекомендуется установка на вертикальном и наклонном участке трубопровода при направлении потока «сверху-вниз»
  • Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев. Затяжку крепежных болтов необходимо осуществлять равномерно «крест-на-крест».

ВНИМАНИЕ!!!

Для уточнения любых аспектов в вопросах монтажа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
