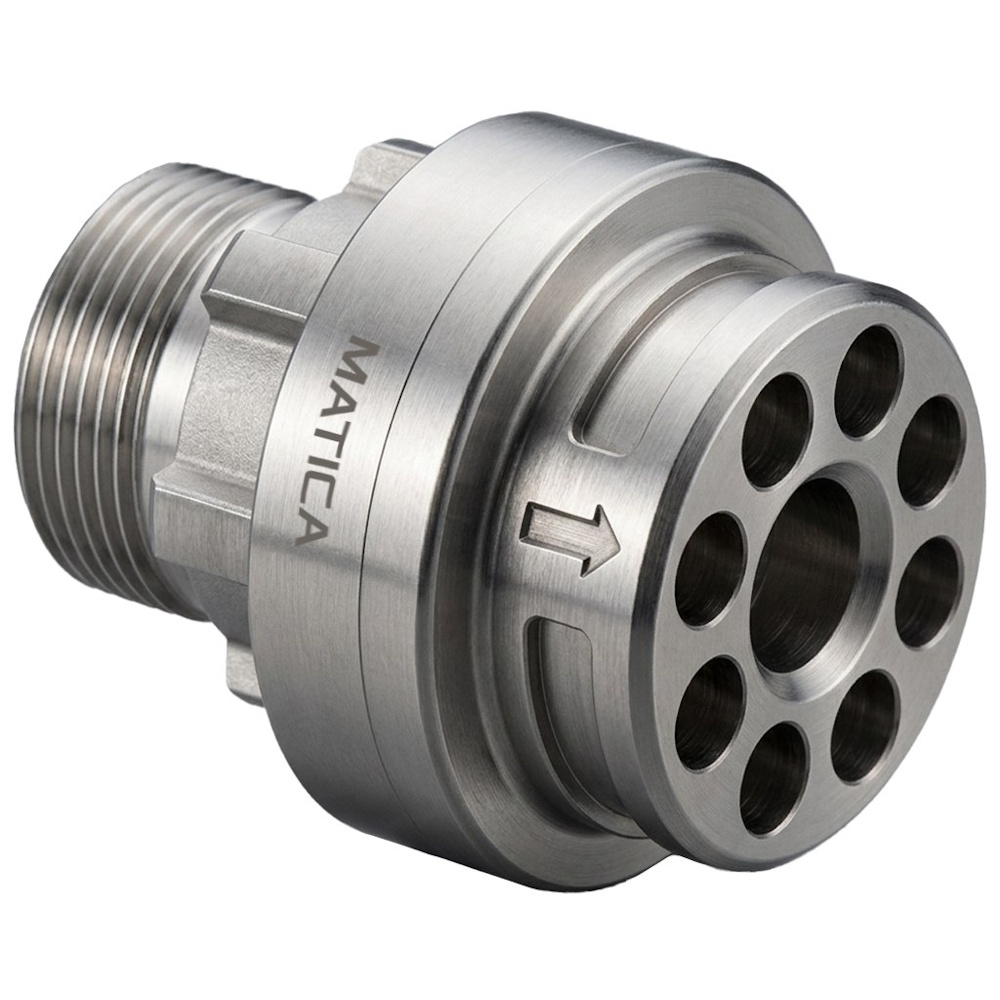

Инжектор пара MATICA IS300: Эффективный нагрев жидкостей без температурной стратификации!
Хотите быстро и равномерно нагревать воду или жидкие среды острым паром, избегая зон перегрева и расслоения температуры? Инжекторы пара MATICA IS300 — это простое, надёжное и энергоэффективное решение для прямого парового нагрева. Устройства компактны, не имеют движущихся частей и обеспечивают полное смешение фаз с минимальными потерями тепла.
Ключевые преимущества инжекторов MATICA IS300
Идеальное смешение без стратификации
Высокоскоростная струя пара создаёт разрежение, засасывает жидкость через кольцевой зазор и интенсивно перемешивает среды до выхода в резервуар. На выходе — однородная температура по всему объёму, отсутствие «холодных зон» и пролётных выбросов пара.
Высококачественные материалы исполнения
Корпус и проточные детали изготавливаются из нержавеющей стали AISI 304 или AISI 316. Оба материала обеспечивают высокую коррозионную стойкость, выдерживают высокие температуры и подходят для пищевых, фармацевтических и химических производств. Исполнение из AISI 316 рекомендуется для сред с повышенной агрессивностью.
Полное отсутствие движущихся частей
В инжекторе нет подвижных элементов — нечему изнашиваться. Устройство не требует смазки, регулировок, планового обслуживания и замены изнашиваемых деталей.
Низкий уровень шума и вибрации
Специальная геометрия сопла и камеры смешения минимизирует турбулентность. Оборудование работает тихо даже при высоких скоростях пара, что особенно важно для объектов с жёсткими требованиями к акустическому комфорту.
Гибкость монтажа и масштабирования
Инжекторы IS300 выпускаются с наружной резьбой 1½″ и под сварку Ф48×5. Для повышения производительности допускается параллельная установка двух и более устройств на одну ёмкость.
Принцип работы: как достигается равномерный нагрев
Инжектор MATICA IS300 работает по принципу пароструйного насоса (инжекции). Пар под давлением поступает в сопло, где его скорость возрастает до сверхзвуковых значений. За счёт кинетической энергии струи в кольцевом зазоре образуется зона пониженного давления, которая засасывает нагреваемую жидкость. В камере смешения происходит интенсивная турбулентная конденсация пара с одновременным перемешиванием сред. Готовая нагретая жидкость выходит через выходной патрубок и равномерно распределяется в ёмкости.
Такой метод полностью исключает температурную стратификацию — явление, при котором в резервуаре образуются слои жидкости с разной температурой. Кроме того, отсутствует вибрация и гидроудары, характерные для традиционной подачи пара через барботеры или перфорированные трубы.
Конструктивное исполнение: надёжность в каждой детали
Корпус инжектора IS300 может поставляться в исполнении из нержавеющей стали AISI 304 (базовый вариант) или AISI 316 (для более агрессивных сред). Это обеспечивает:
стойкость к коррозии в контакте с водой, паром и большинством технологических сред;
сохранение прочности при температурах до 207 °C и давлении до 1,7 МПа;
возможность применения в системах с требованиями к чистоте и гигиеничности.
Отсутствие движущихся частей означает практически неограниченный ресурс работы: инжектор остаётся работоспособным в течение всего срока службы трубопроводной системы.
Простота монтажа и эксплуатации
Правильная установка инжектора MATICA IS300 — залог его эффективной работы:
Монтаж выполняется в нижней части резервуара, предпочтительно по центральной оси.
Пар подводится горизонтально.
Паропровод необходимо надёжно закрепить, чтобы исключить передачу вибрации на стенки ёмкости.
Подводящий трубопровод может быть расположен как внутри, так и снаружи бака.
Для резьбовых соединений рекомендуется использовать термостойкие фиксаторы резьбы.
После установки инжектор не требует настройки, смазки или технического обслуживания. Достаточно периодически проверять герметичность соединений.
Доверяйте проверенному качеству от производителя
Инжекторы MATICA IS300 — это результат многолетнего опыта в проектировании и производстве парового оборудования. Мы предлагаем индивидуальный подход, полный комплекс работ по оснащению систем пароснабжения и гарантию до 24 месяцев.
Закажите консультацию или расчёт прямо сейчас на сайте или по телефону! Наши специалисты помогут подобрать оптимальную конфигурацию инжектора IS300 под ваши технологические параметры: рабочее давление, производительность, тип присоединения и материал корпуса (AISI 304 или AISI 316).
MATICA IS300: стабильный нагрев без перепадов температуры!
Тип конструкции
Инжекторы паровые
Диаметр условный DN, мм
40 (1½”)
Давление номинальное PN, МПа
2,5
Рабочий диапазон давления ΔP, МПа
0,05–1,7
Температура рабочей среды T, °С
+207
Максимальная температура нагрева жидкости, °C
+90
Расход пара (в зависимости от давления), кг/час
от 222 до 3200
Основные рабочие среды
пар, вода
Установочное положение
вертикально
Направление подачи рабочей среды
указано стрелкой на корпусе
Климатическое исполнение
определяются материальным исполнением изделия
01Основные материалы инжекторов пара MATICA IS300
Деталь
Материал
01. Корпус
AISI304, AISI316
02. Крышка
AISI304, AISI316
02Рабочий диапазон инжекторов пара MATICA IS300
03Давление и расход пара инжекторов MATICA IS300
Зависимость расхода от давления пара
Давление в системе, МПа
Расход, кг/ч
Давление в системе, МПа
Расход, кг/ч
0,05
222
0,9
1820
0,10
400
1,0
1950
0,20
580
1,1
2250
0,30
805
1,2
2370
0,40
970
1,3
2595
0,50
1125
1,4
2710
0,60
1295
1,5
2815
0,70
1445
1,6
2065
0,80
1620
1,7
3200
Примечание: Приведённые данные соответствуют воде при температуре на входе 20 °C. Для подбора оборудования под конкретные параметры обратитесь к нашим специалистам.
01Основные габаритные и присоединительные размеры инжекторов пара MATICA IS300
Эффективность нагрева – полное смешение пара и жидкости с КПД, близким к 100%, отсутствие потерь тепла на пролёт пара.
Долговечность – корпус из нержавеющей стали AISI 304 или AISI 316, отсутствие движущихся частей, устойчивость к эрозии и кавитации.
Универсальность применения – подходит для систем горячего водоснабжения, технологических ванн, моек, теплообменных станций и других установок с прямым нагревом острым паром. Исполнение из AISI 316 расширяет область применения для агрессивных сред.
Простота интеграции – компактные размеры, малая строительная длина, возможность монтажа снаружи или внутри резервуара, два варианта присоединения.
Экономия эксплуатационных расходов – не требует обслуживания, регулировки и замены изнашиваемых деталей.
Низкий уровень шума и вибрации – специальная геометрия камеры смешения обеспечивает комфортную работу даже при высоких скоростях пара.
Рекомендации по установке инжектора MATICA IS300
Инжектор устанавливается в нижней части резервуара, предпочтительно по центральной оси ёмкости.
Подача пара должна быть строго горизонтальной.
Паропровод необходимо надёжно закрепить, чтобы исключить передачу вибрации на стенки бака.
Подводящий трубопровод может быть расположен как внутри, так и снаружи резервуара.
Для резьбовых соединений рекомендуется использовать термостойкие фиксаторы резьбы (аэрозольные или жидкие составы).
Особенности эксплуатации
После монтажа инжектор не требует настройки, смазки или технического обслуживания.
Периодически проверяется герметичность соединений.
При параллельной установке нескольких инжекторов необходимо предусмотреть равномерное распределение пара по коллектору.
Обвязка (рекомендации)
Инжектор MATICA IS300
Запорная арматура на линии пара (Клапаны сильфонные MATICA CV300 или Краны шаровые BB300)
Фильтр MATICA FV300 перед инжектором (при наличии примесей в среде)
Обратный клапан MATICA UV300 или UV400 на линии нагреваемой жидкости (при необходимости)
Для точного подбора схемы монтажа и вспомогательного оборудования обратитесь к специалистам MATICA.
Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.
Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.
