Пневмоприводы PA PRO-100

Характеристики
Вид оборудования Пневматический привод
Серия PRO-100
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

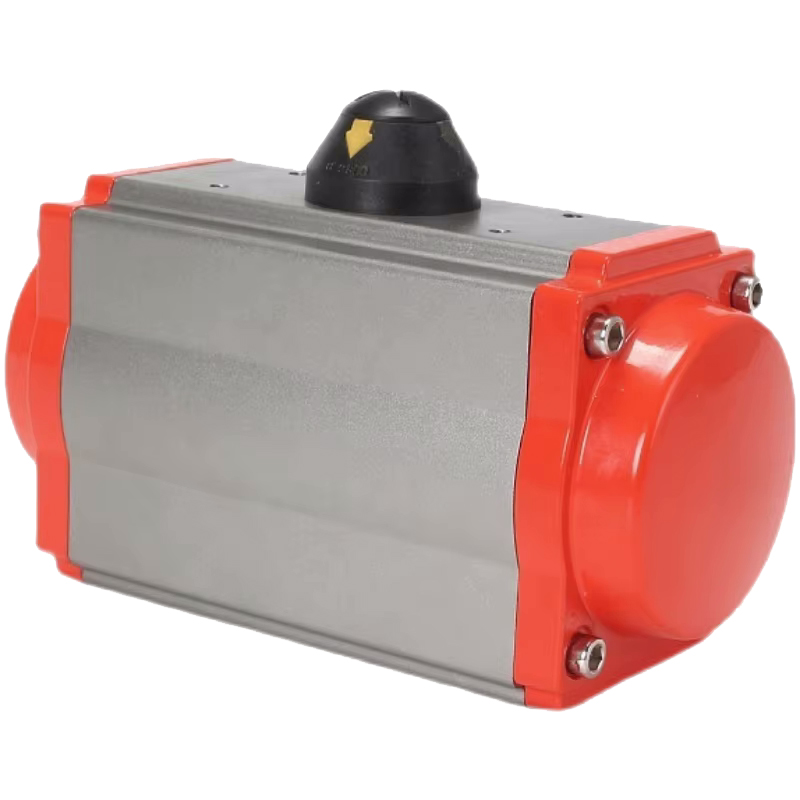

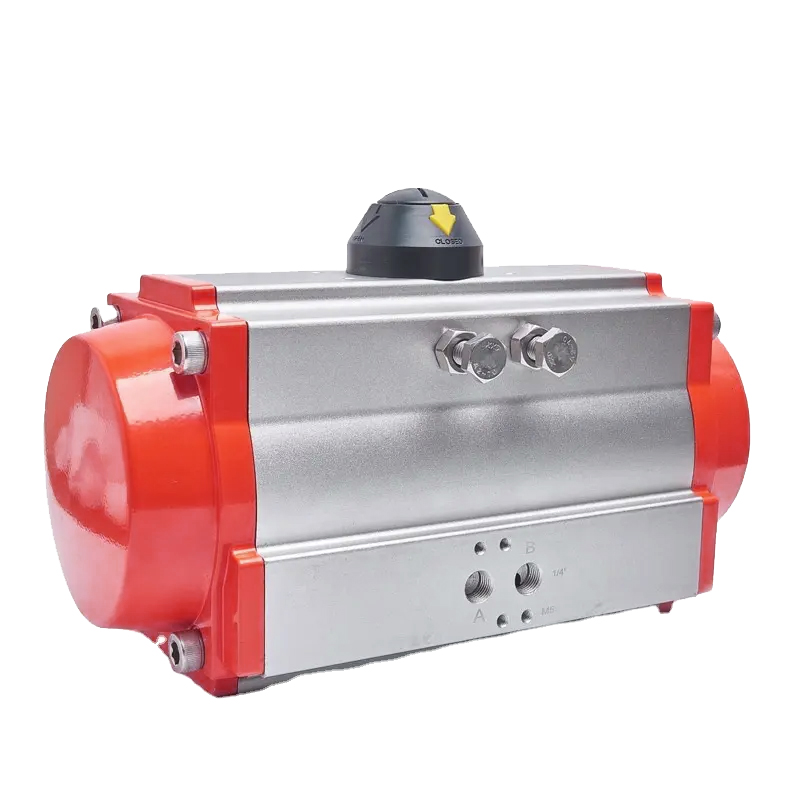

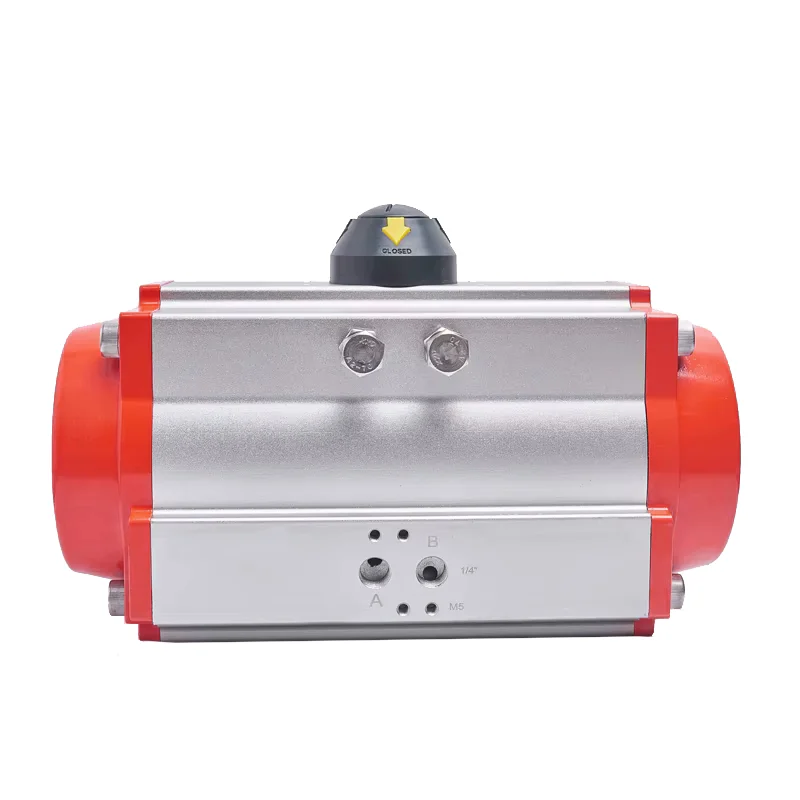

Пневмоприводы PA PRO-100

PA PRO-100 – пневматические четвертьоборотные приводы от бренда MATICA, разработанные для эффективной автоматизации процесса управления промышленной запорной арматурой. Такими пневмоприводами снабжаются шаровые краны, дисковые затворы и другая трубопроводная продукция для систем низкого и среднего давления (до 12 МПа). Управляющее оснащение в соответствующих модификациях подходит для линий транспортировки различных рабочих сред – газов, жидкостей, вязких и сыпучих материалов.

Устройства с углом поворота до 90° могут устанавливаться на узлах, применяемых как в помещениях, так и на открытом воздухе. Это обеспечивается конструктивными особенностями и применяемыми материалами. Так, например, корпуса всей линейки продукции выполнены из экструдированного алюминиевого сплава с глубоко анодированной поверхностью. Многие элементы изготовлены из пластика, нержавеющих сталей и других некорродируемых материалов.

Как результат, линейка этих пневмоприводов в различных модификациях используется в различных отраслях промышленности и секторе ЖКХ.Например, оснащение этой серииприменяют в гидравлических, газовых и других системах предприятий химической  промышленности, металлургии и энергетики, изготовлении стройматериалов, лакокрасочной продукции и так далее.

В зависимости от потребностей заказчика бренд MATICA предлагает две версии пневматических приводов PA PRO-100:

  • Одинарного действия (они же – с возвратными пружинами SR);
  • Двойного действия (DA).

Оптимальный вариант исполнения и вариант объема рабочей камеры оснащения подбирается исходя из задачи покупателя и условий применения пневмопривода.

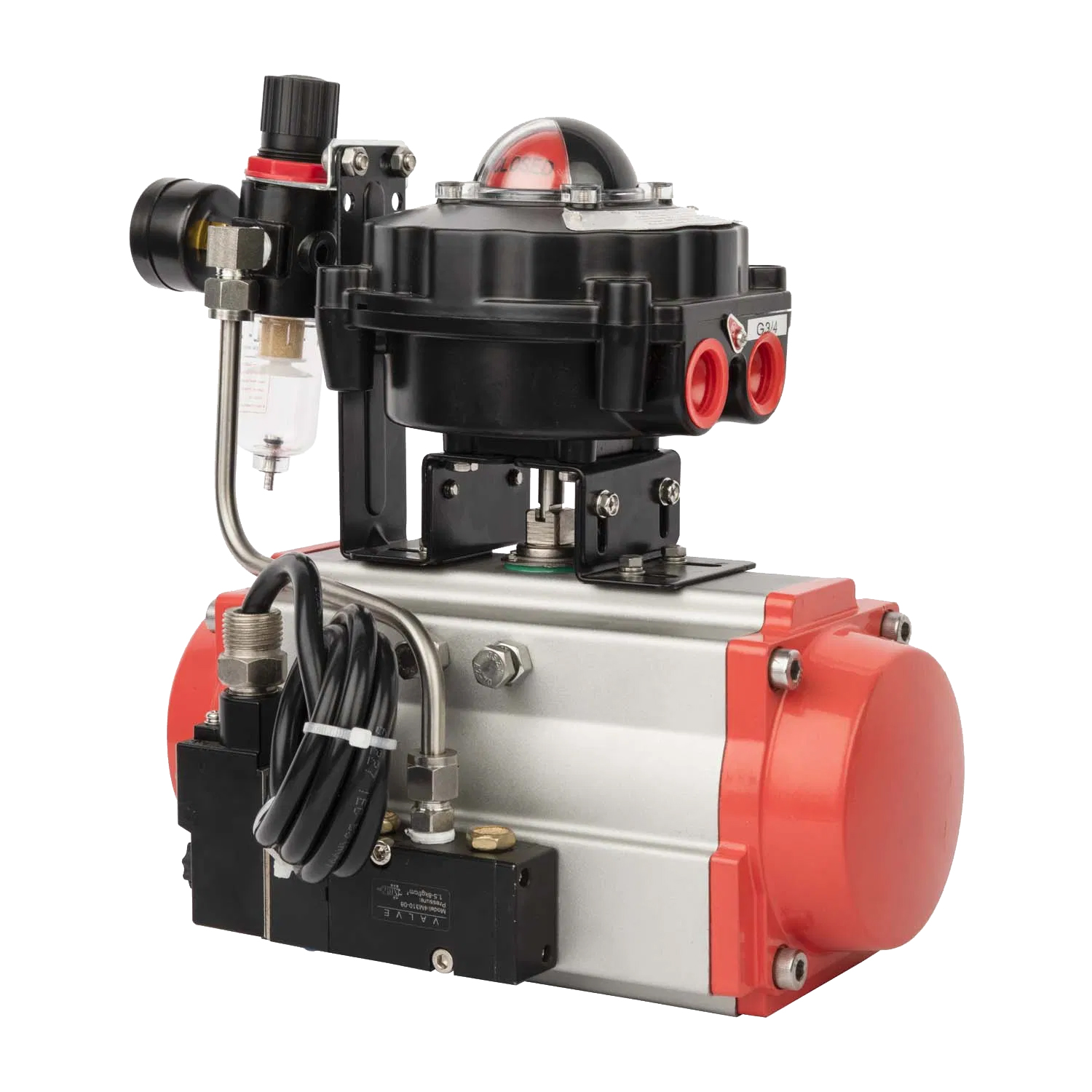

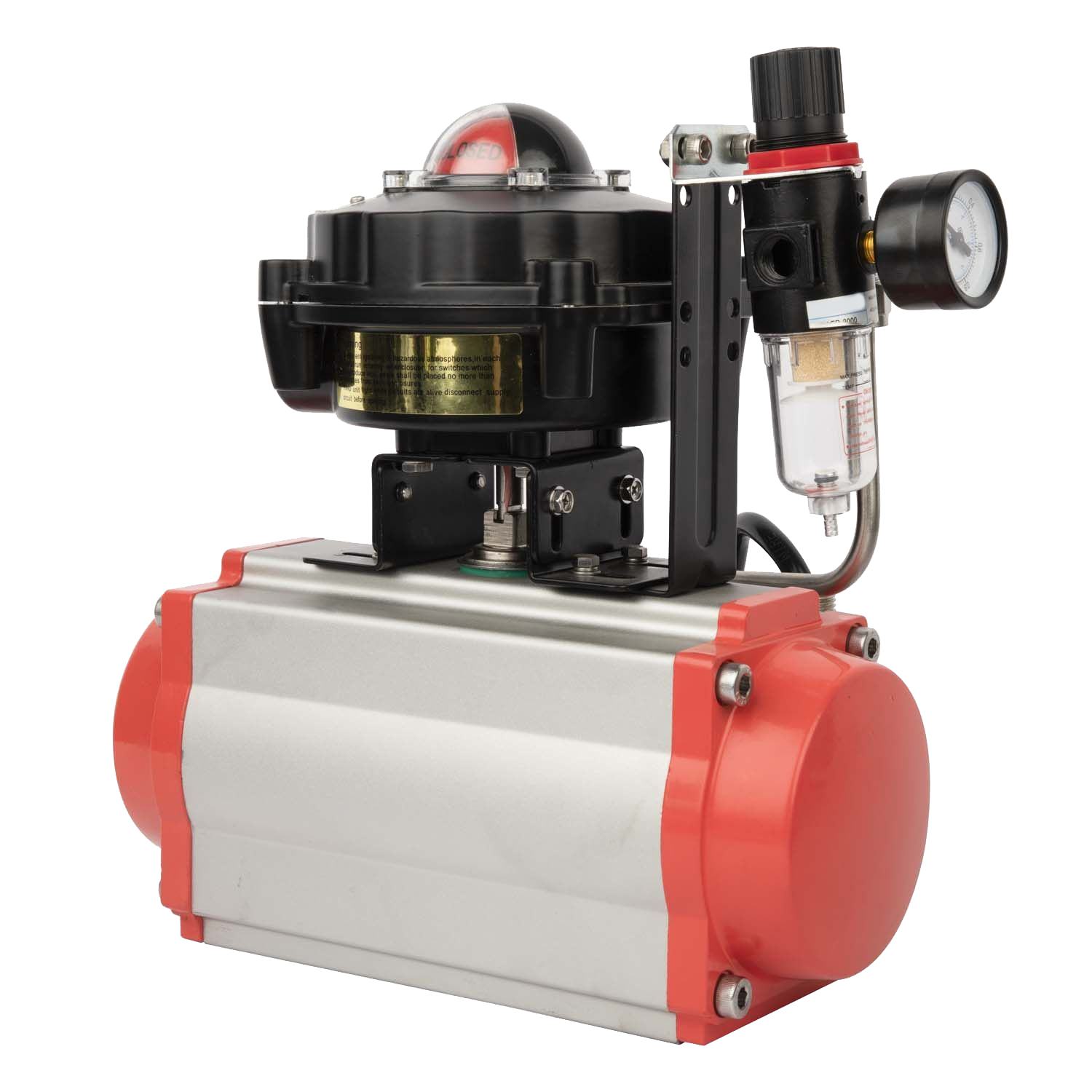

Дополнительно изделия могут быть оснащены следующими опциями:

  • Пневматический распределитель;
  • Блок подготовки воздуха;
  • Блок концевых выключателей;
  • Позиционер;
  • Фитинги и пневмоглушители;
  • Адаптер для подключения к арматуре.

Реализуемые нашим брендом пневмоприводы PA PRO-100 могут быть использованы и на многих моделях трубопроводной продукции MATICA – например, на дисковых затворах серии BV диаметром 250-2000 мм.

Тип конструкции:пневматический четвертьоборотный привод
Давление максимальное, МПа1,2
Давление рабочее, МПа0,2,,,,0,8
Рабочая средафильтрованный сжатый воздух
Температура рабочей среды-20°С…+80°С
Максимальный диаметр частиц рабочей среды, мкм2≤30

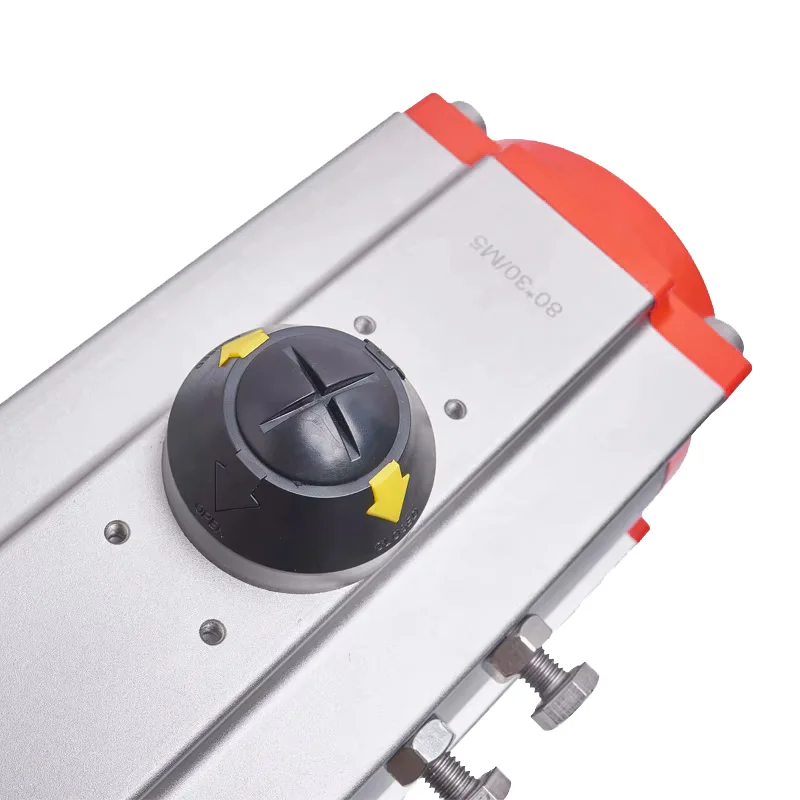

Индикатор положенияоткрыто/закрыто
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

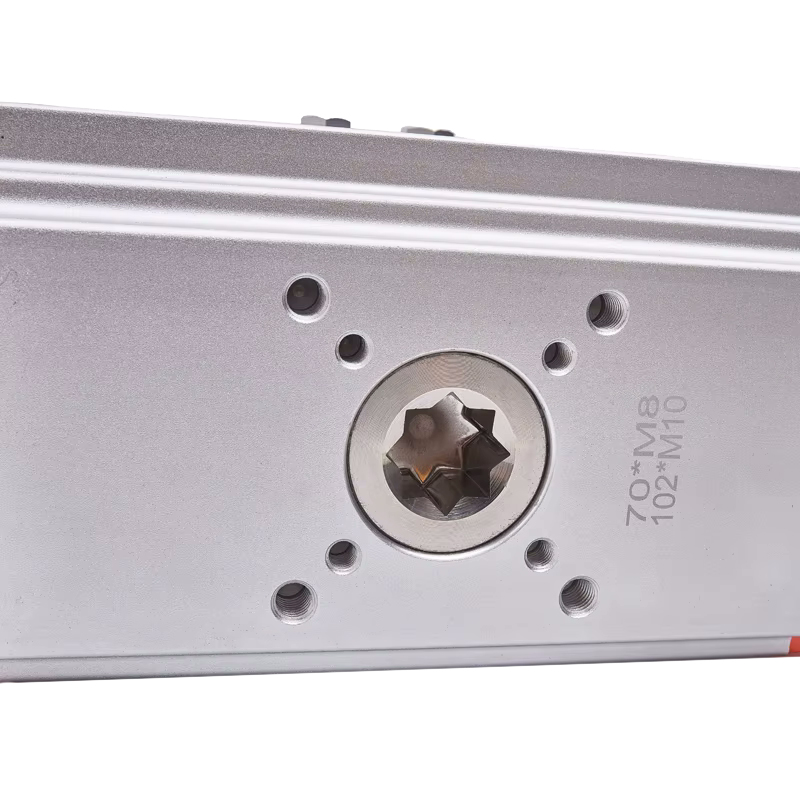

Стандарт соединения арматурыISO5211/DIN3337
Средний ресурс, циклов закрытие/открытие70 000 (при неагрессивной среде и средних значениях давления и температуры)
Корпусанодированный экструдированный алюминий

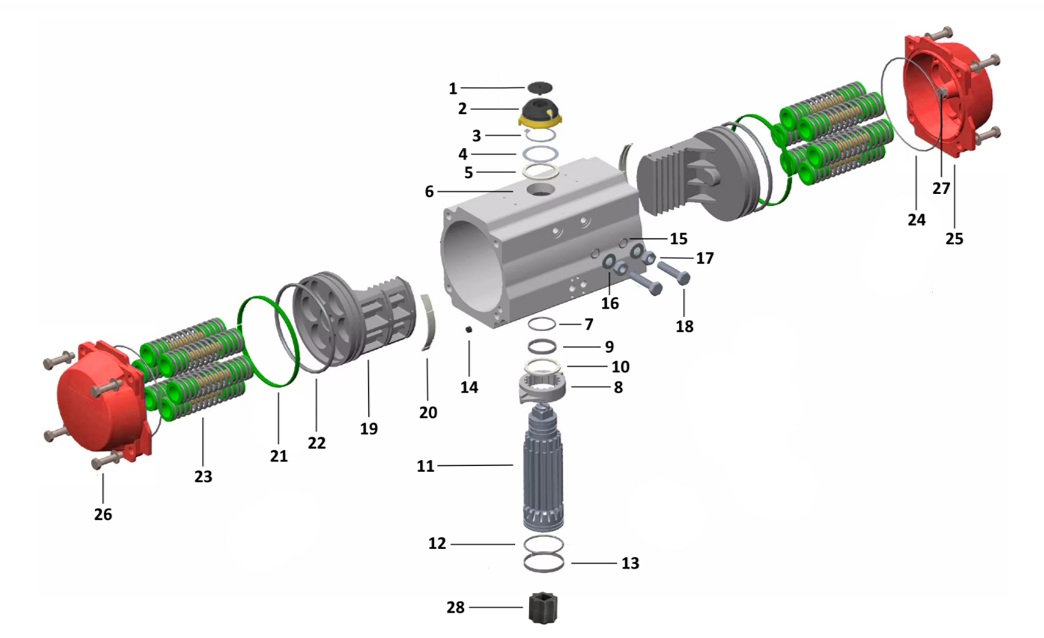

Основные материалы изготовления

МодельМатериалКоличество
01. Индикаторный винтАБС-пластик1
02. Индикатор положенияАБС-пластик1
03. Пружинный зажим3041
04. Металлическая шайба3041
05. Прижимная шайбаинженерный пластик1
06. Корпусэкструдированный алюминиевый сплав1
07. Прижимная шайбаинженерный пластик1
08. Ограничительлегированная сталь1
09, Уплотнительное кольцоNBR1
10. Антифрикционное кольцоинженерный пластик1
11. Валлегированная сталь никелированная1
12. Антифрикционное кольцоинженерный пластик1
13. Уплотнительное кольцоNBR1
14. ЗаглушкаNBR1
15. Уплотнительное кольцоNBR2
16. Шайба3042
17. Стопорная гайка3042
18. Винт регулировочный3042
19. Поршеньалюминиевый сплав, литой под давлением2
20. Направляющая накладкаинженерный пластик2
21. Антифрикционное кольцоинженерный пластик2
22. Уплотнительное кольцоNBR2
23. Комплект пружинпружинная сталь0-16
24. Уплотнительное кольцоNBR2
25. Торцевая крышкалитой алюминий с полиэфирным покрытием2
26. Винт крышки3048
27. Стопорный винт3042
28. Адаптеруглеродистая сталь1

Значения крутящих моментов пневмоприводов PA PRO-100

Значения крутящих моментов пневмоприводов PA PRO-100 можно уточнить в приложенном файле.

Расход воздуха пневмоприводов PA PRO-100

Модель0,32040052063075083092105125140
на открытие0,040,080,120,210,30,430,640,951,62,5
на закрытие0,050,110,160,230,340,470,4730,881,42,2
Модель160190210240270300350400
на открытие3,75,97,5111723,835,152,6
на закрытие3,25,47,591429,746,356

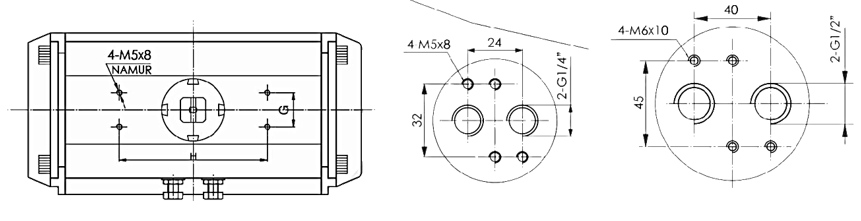

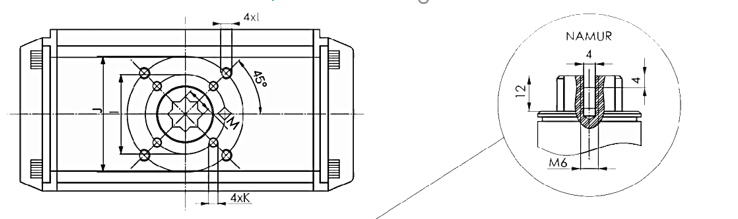

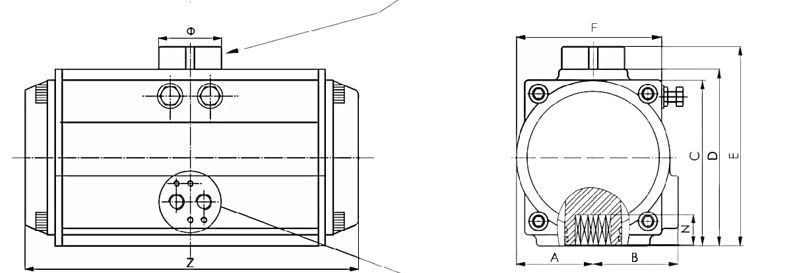

01 Основные размеры пневмоприводов PA PRO-100
Тип A B C D E F G H I J M N Z d K L NAMUR
032 23 23 46 46 66 46 25 50 // 33 9 11 110 40 // М5х8 1/4”
040 28,5 36,5 60 60 80 52 30 80 36 50 11х11 14 122 40 М5х8 M6x10 1/4”
052 30 41,5 65,5 72 92 65 30 80 36 50 11х11 14 147 40 M5x8 M6x10 1/4”
063 36 47 81 88 108 72 30 80 50 70 14х14 18 168 40 M6x10 M8x13 1/4”
075 42 53 94 99,5 119,5 81 30 80 50 70 14х14 18 184 40 M6x10 M8x13 1/4”
083 46 57 98,5 108,7 128,7 92 30 80 50 70 17х17 21 204 40 M6x10 M8x13 1/4”
092 50 58,5 111 116,5 136,5 98 30 80 50 70 17х17 21 262 40 M6x10 M8x13 1/4”
105 57,5 64 122,5 133 153 109,5 30 80 70 102 22х22 26 268 40 M8x13 M10x16 1/4”
125 67,5 74,5 145,5 155 185 127,5 30 130 70 102 22х22 26 301 55 M8x13 M10x16 1/4”
140 75 77 161 172 202 137,5 30 130 102 125 27х27 31 390 55 M10x16 M12x20 1/4”
160 87 87 184 197 227 159 30 130 102 125 27х27 31 458 55 M10x16 M12x20 1/4”
190 103 103 215 230 260 189 30 130 // 140 36х36 40 525 80 // M16x25 1/4”
210 113 113 235,5 255 285 210 30 130 // 140 36х36 40 532 80 // M16x25 1/4”
240 130 130 264,5 289 319 245 30 130 // 165 46х46 50 602 80 // M20x25 1/4”
270 147 147 299 326 356 273 30 130 // 165 46х46 50 718 80 // M20x25 1/2”
300 162 174 330 350 380 312 30 130 // 165 46х46 50 760 80 // M20x25 1/2”
350 190 195 483 410 440 365 30 130 165 254 46х46 50 920 80 M20x25 M16x25 1/2”
400 260 260 466 466 496 298 30 130 165 254 46х46 50 940 80 M20x25 M16x25 1/2”
1 2 3 4
052 SR5 F03/05 11×11
1. Размер
052размер модели, 32-400
2. Тип действия
SR5с возвратными пружинами (5 пружин)
SR6с возвратными пружинами (6 пружин)
SR7с возвратными пружинами (7 пружин)
SR8с возвратными пружинами (8 пружин)
SR9с возвратными пружинами (9 пружин)
SR10с возвратными пружинами (10 пружин)
SR11с возвратными пружинами (11 пружин)
SR12с возвратными пружинами (12 пружин)
3. Присоединение ISO
F05/07F05/F07 по ISO5211
4. Подключение к арматуре
11×11Звезда 11×11
14х14Звезда 14х14
17х17Звезда 17х17
22х22Звезда 14х14
27х27Звезда 27х27
36х36Звезда 36х36
46х46Звезда 46х46

Преимущества пневматического привода EA PRO-100 для трубопроводной арматуры включают следующие пункты:

  • Высокая выходная мощность;
  • Универсальность применения с широким перечнем рабочих сред, различающихся ключевыми параметрами (вязкость, агрессивность и так далее);
  • Высокая надежность работы, обусловленная принципом работы и конструктивными особенностями;
    Каждая единица изделий проходит индивидуальное тестирование до отправки заказчику;
  • Значительный технический ресурс продукции;
  • Широкий выбор доступных к заказу модификаций управляющих устройств.
  • Техника безопасности при монтаже и эксплуатации пневмоприводов должна соблюдаться в соответствии с ГОСТ 12.2.063-2015.
  • К монтажу, эксплуатации и обслуживанию пневмоприводов допускается персонал, изучивший устройство пневмоприводов, правила техники безопасности и требования настоящего паспорта.
  • Пневмоприводы могут быть установлены на различную четвертьоборотную арматуру согласно указаниям в инструкции.

ВНИМАНИЕ!!!

Для уточнения специфики монтажа этой продукции рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
