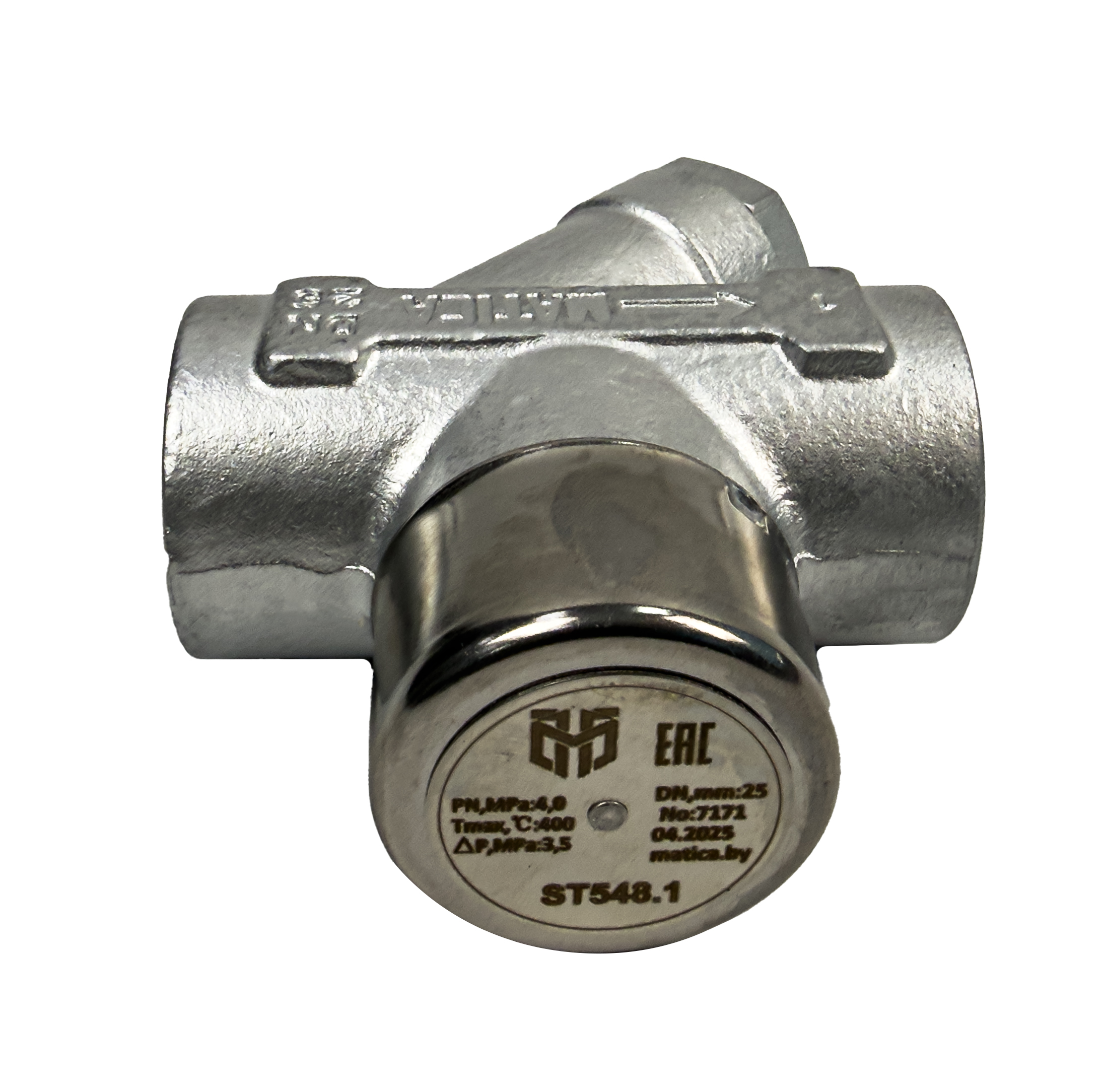

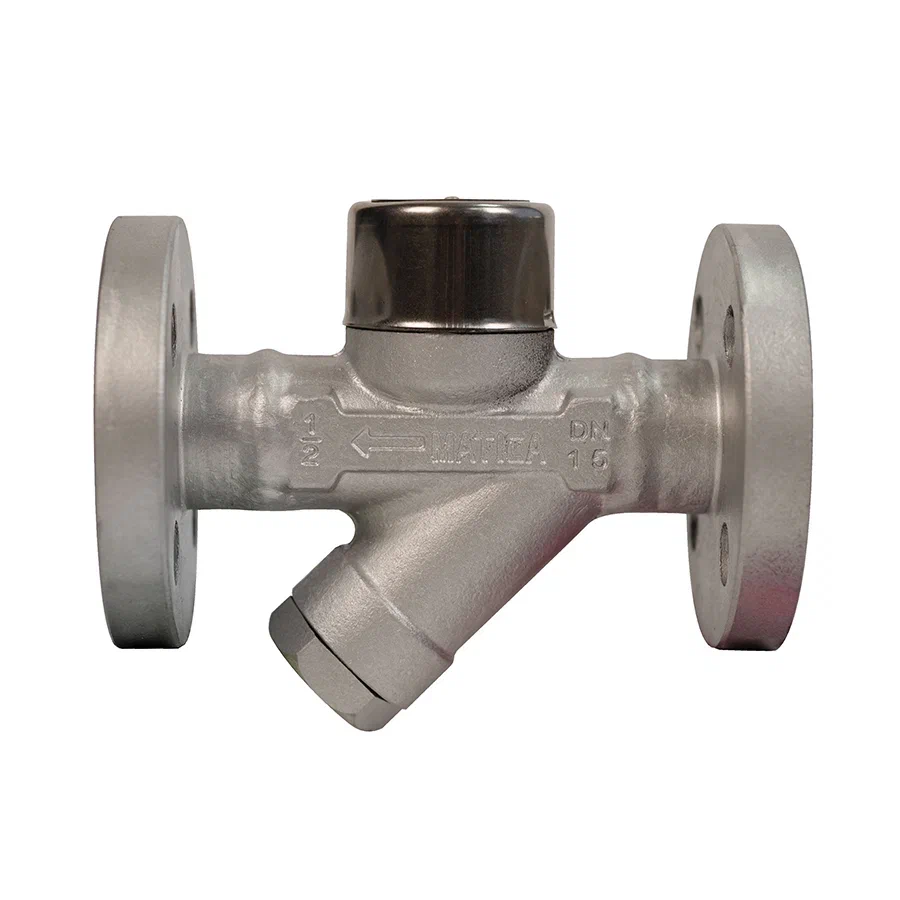

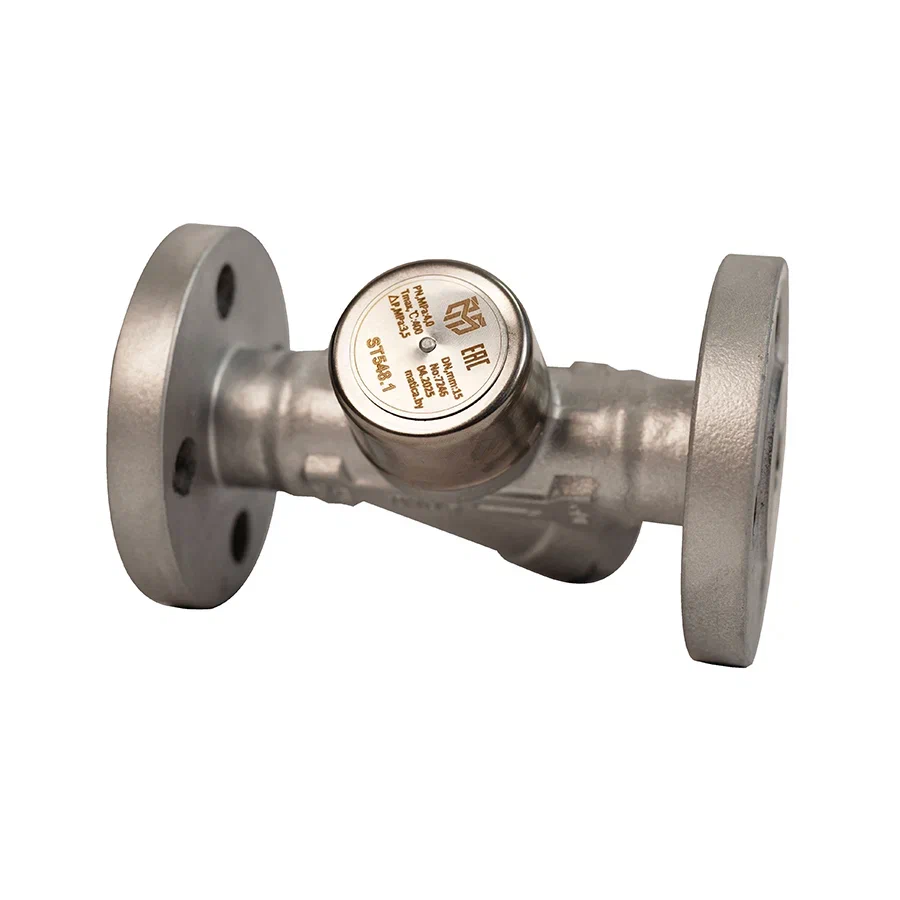

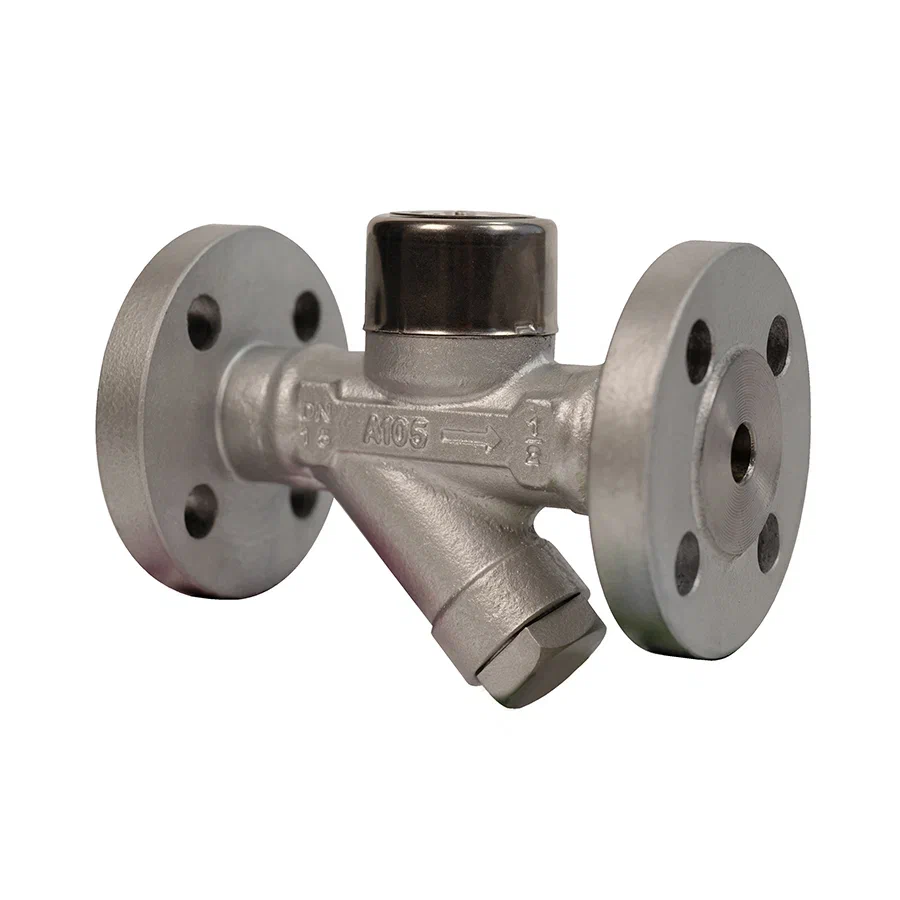

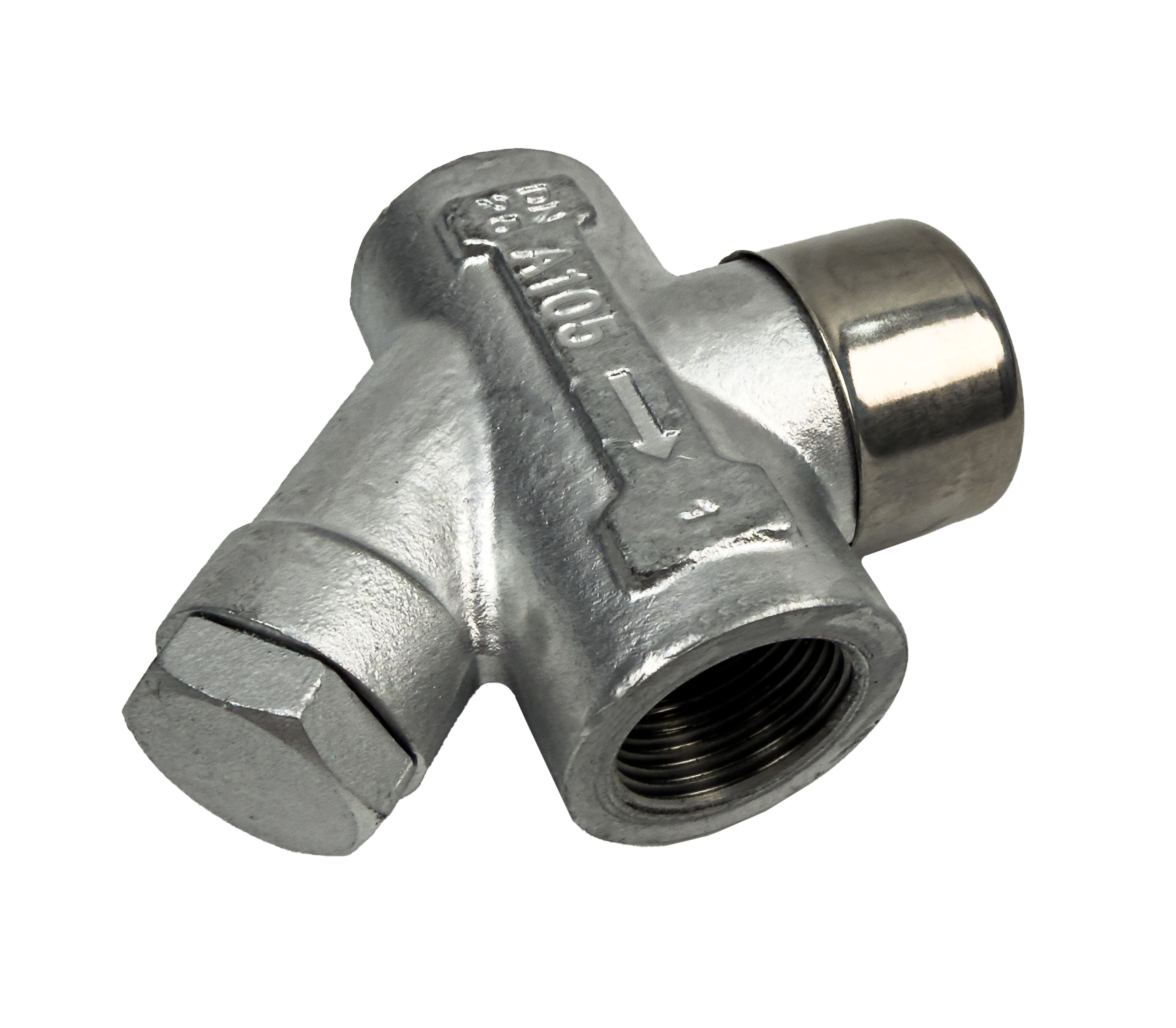

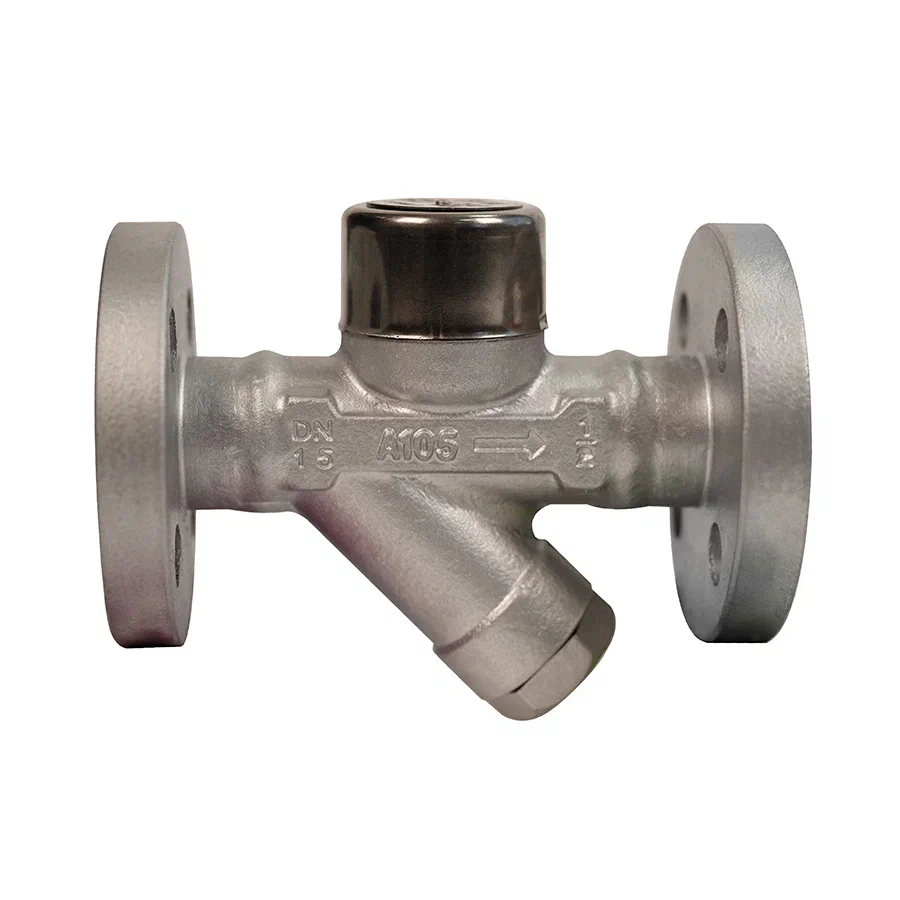

Термодинамические конденсатоотводчики MATICA ST500

Характеристики
Вид оборудования термодинамические конденсатоотводчики
Серия ST500
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Надежная защита ваших пароконденсатных систем: Термодинамические конденсатоотводчики MATICA ST500!

Обеспечьте максимальную эффективность и бесперебойную работу вашего парового оборудования с конденсатоотводчиками MATICA ST500. Это решение, созданное для промышленных предприятий, где критически важны надежность, энергосбережение и долгий срок службы.

Наша серия ST500 разработана для автоматического и непрерывного удаления конденсата из систем с рабочим давлением от 1,6 до 25 МПа и температурой пара до +550°C. Установка этих устройств — это прямой путь к снижению энергозатрат, повышению КПД теплообменных процессов и защите дорогостоящего оборудования от гидроударов и коррозии.

Конструктивное превосходство, гарантирующее долгий срок службы

Ключевые преимущества и характеристики:

  • Высокая производительность и надежность: Усиленный диск и седло из нержавеющей стали A276 420 гарантируют устойчивость к эрозии и длительный ресурс даже в условиях экстремальных высоких температур и давлений.
  • Универсальность применения: Термодинамические конденсатоотводчики MATICA ST500 незаменимы для оснащения паровых прессов, теплообменников, систем парообогрева (пароспутников), вулканизаторов и другого технологического оборудования.
  • Автономность и простота: Конструкция не требует внешнего питания или сложных настроек, обеспечивая простоту эксплуатации.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

  • Гибкость выбора: Мы предлагаем три основные модели в корпусах из высокопрочного чугуна, углеродистой или нержавеющей стали (SS304, CW617N), что позволяет подобрать исполнение, оптимально подходящее под конкретную среду.
  • Разные варианты монтажа: Установка возможна с помощью фланцевого, резьбового соединения или сварки. Монтаж осуществляется строго горизонтально с учетом направления потока, указанного стрелкой на корпусе.
  • Дополнительные опции: По вашему запросу устройство может быть укомплектовано системой продувки, сетчатым фильтром, контрольными клапанами и необходимым комплектом крепежа для фланцев.

Доверяйте проверенному качеству от производителя

Инвестируя в термодинамические конденсатоотводчики MATICA ST500, вы выбираете качество, экономию и безопасность своих производственных линий.

MATICA ST500: Энергоэффективность и надежность под давлением.

Закажите консультацию или расчет прямо сейчас на сайте или по телефону! Наши специалисты помогут подобрать оптимальное исполнение конденсатоотводчика ST500 для ваших параметров среды и условий монтажа.00: Энергоэффективность и надежность под давлением.

Тип конструкцииконденсатоотводчик термодинамический
Диаметр условный DN, мм15-65
Давление номинальное PN, МПа1,6 / 2,5 / 4,0 / 6,4 / 10,0 / 16,0 / 25,0
Температура рабочей среды T, °С-60…+550
Основные рабочие средыпар, конденсат
Установочное положениегоризонтальное
Направление подачи рабочей средыуказано стрелкой на корпусе
Климатическое исполнениеопределяются материальным исполнением изделия

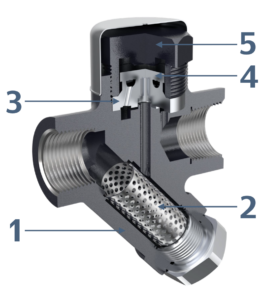

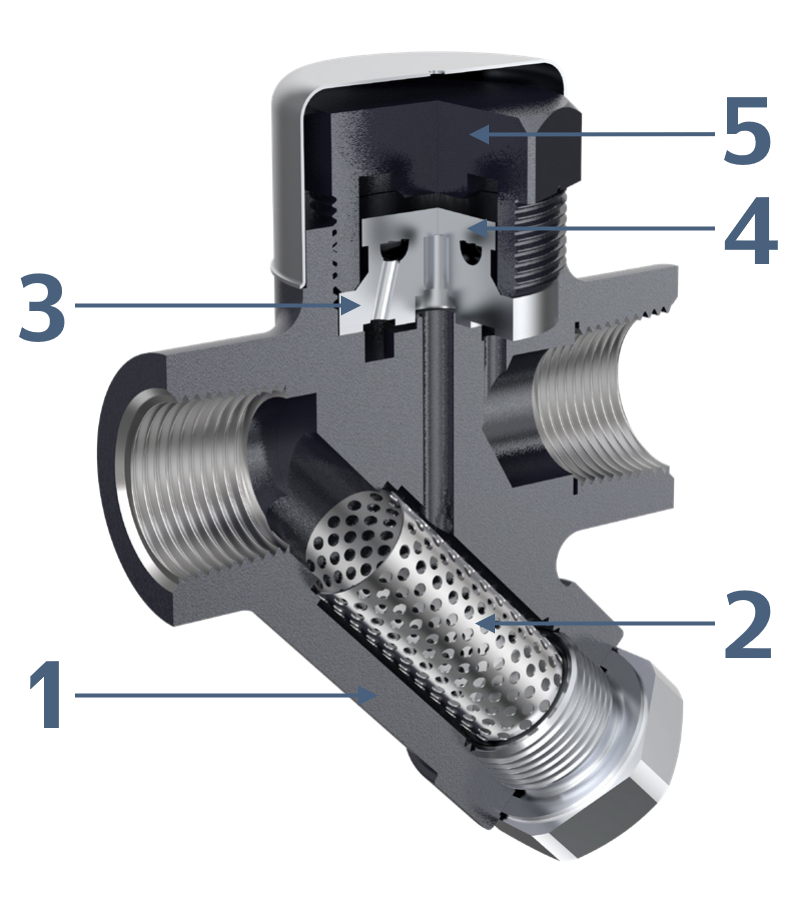

01 Основные материалы изготовления

ST500, ST500.1

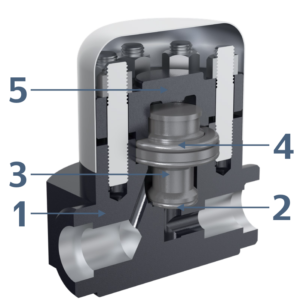

1 Корпус GGG40, GS-C25, A105, CF8, CF8M, F304, F316
2 Фильтр 304 / 316
3 Седло A276 440C
4 Диск A276 440C
5 Крышка A105, F304, F316

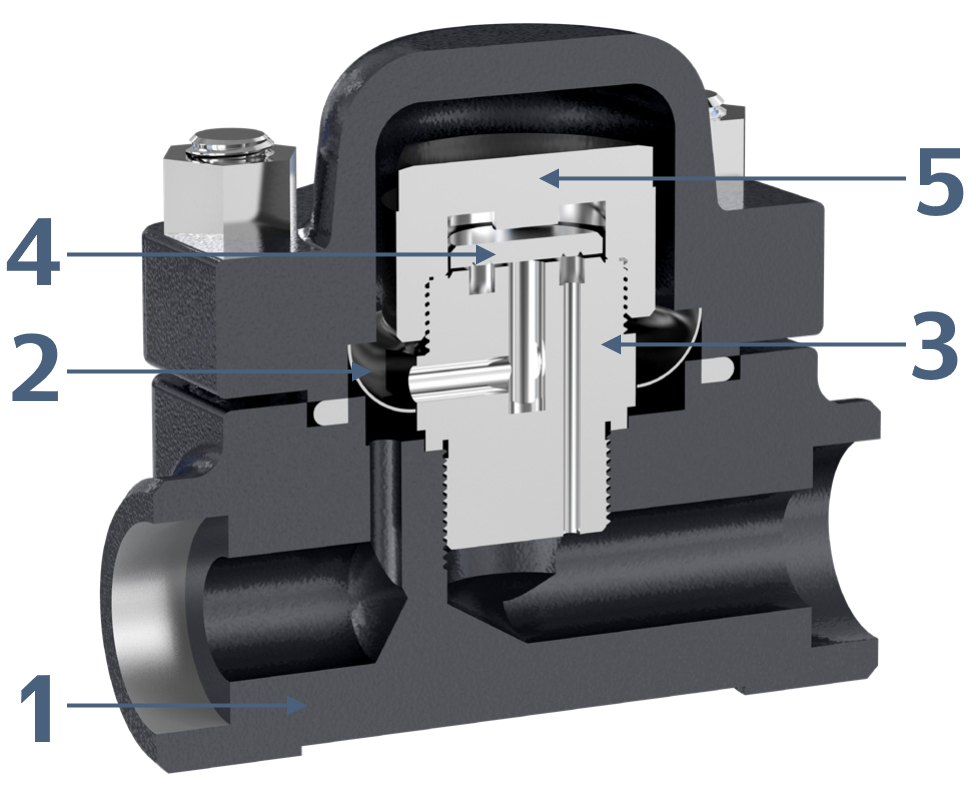

ST500.2

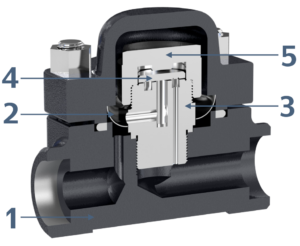

1 Корпус F22, F304, F316
2 Фильтр 304 / 316
3 Седло A276 440C
4 Диск A276 440C
5 Крышка A276 440C

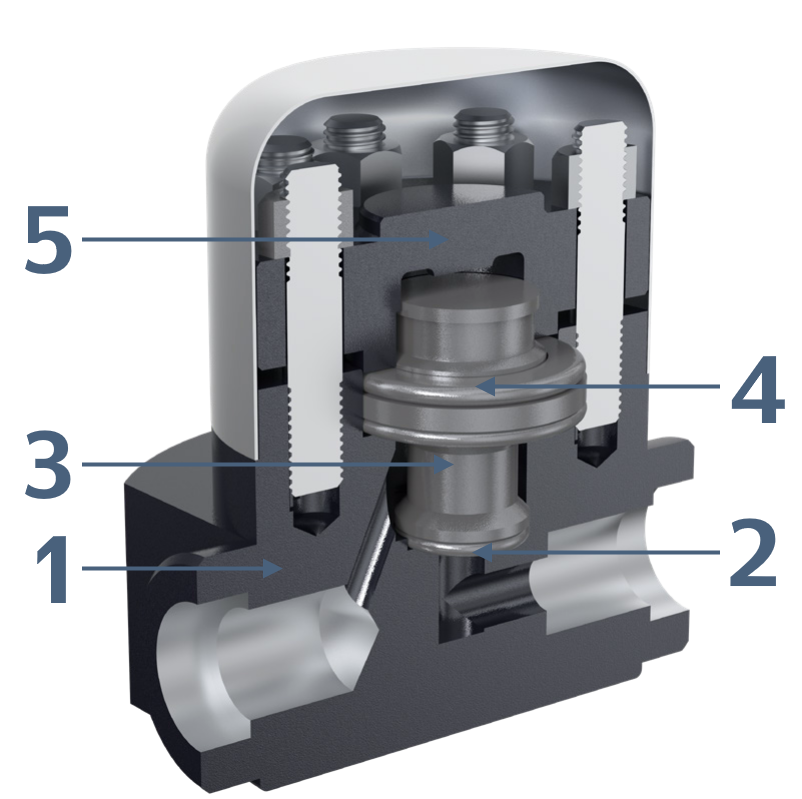

ST500.3, ST500.3S

1 Корпус F22, F304, F316, A182 F91, SA182 F91
2 Фильтр 304 / 316
3 Седло A276 440C
4 Диск A276 440C
5 Крышка F22, F304, F316, A182 F91, SA182 F91
02 График пропускной способности

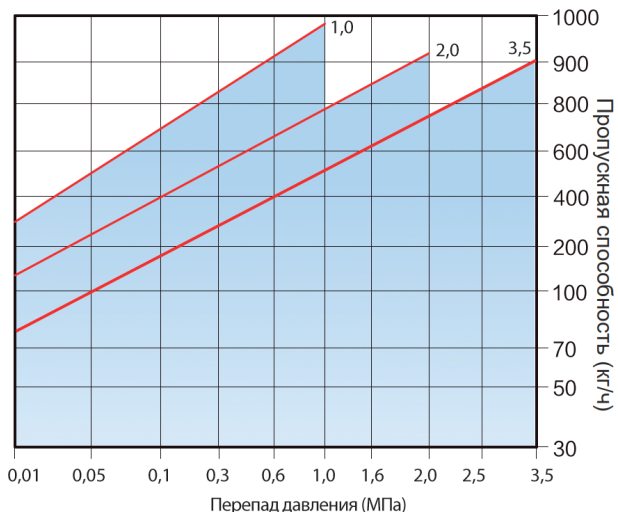

ST500 DN15, 20, 25

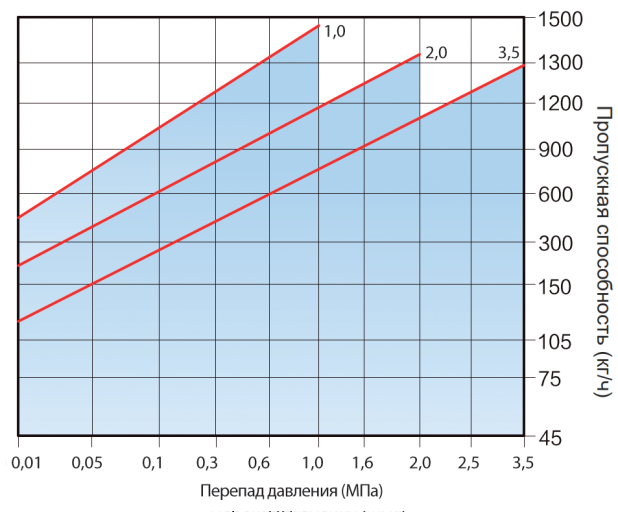

ST500 DN32, 40, 50, 65

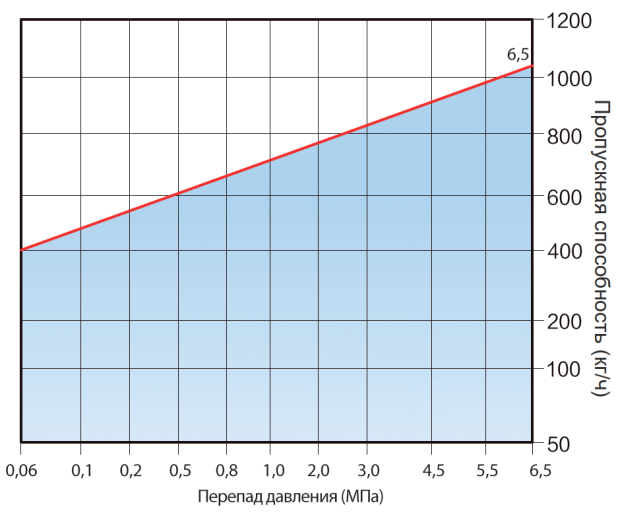

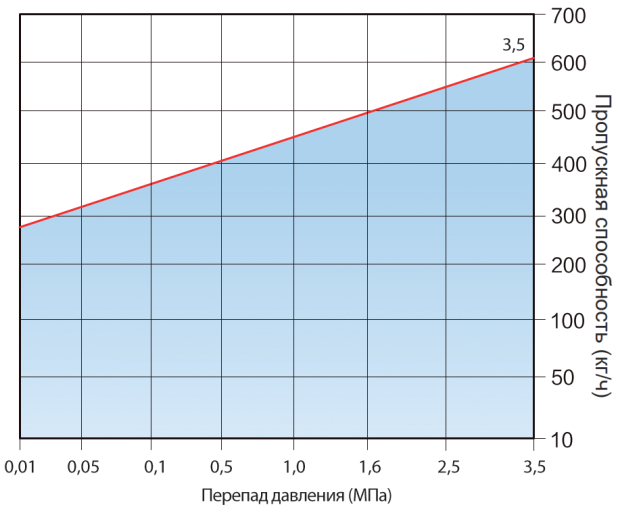

ST500.1 DN15, 20, 25


ST500.2 DN15, 20, 25

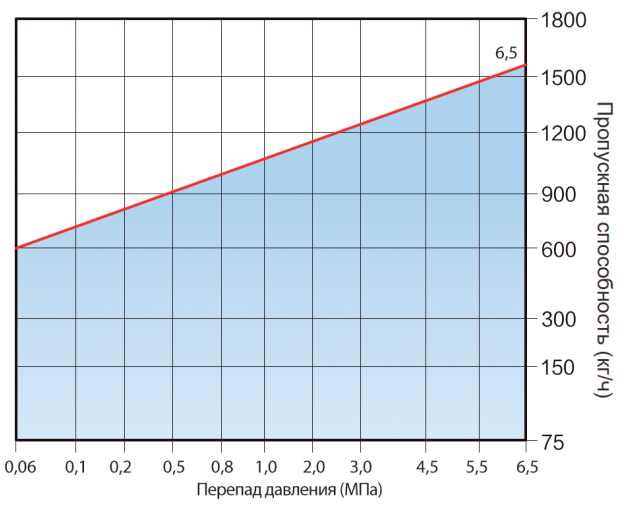

ST500.2 DN32, 40, 50

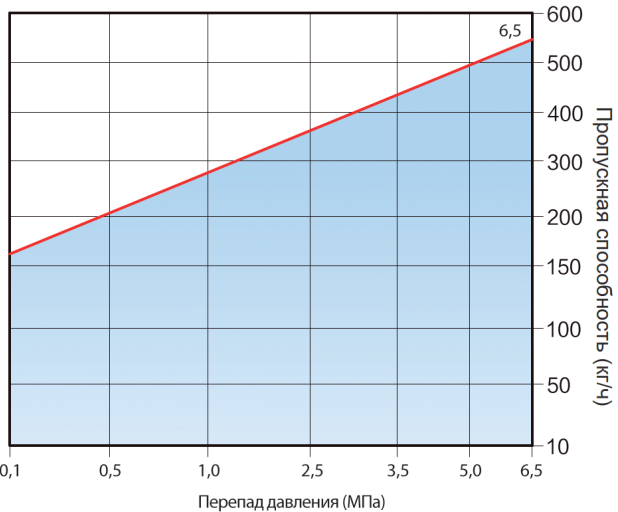

ST500.3 10.0МПа

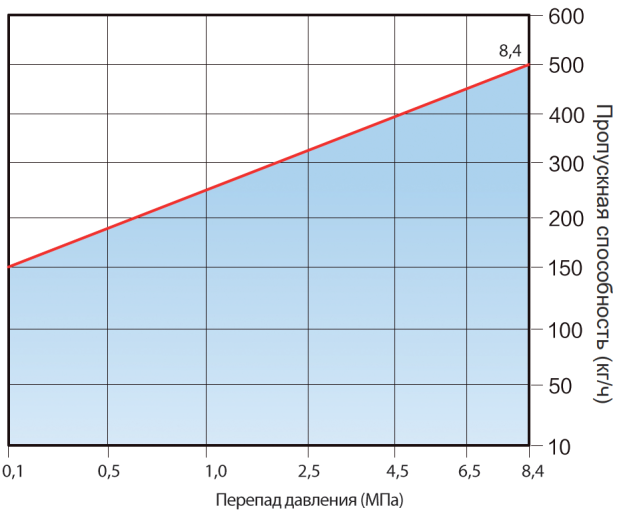

ST500.3 16.0МПа

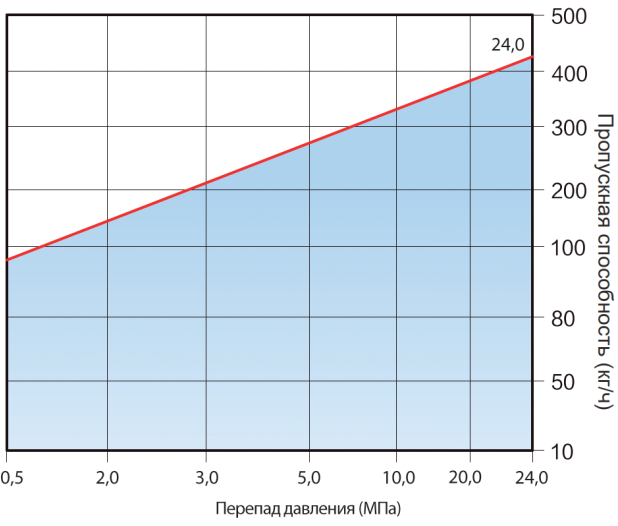

ST500.3S 25.0МПа

03 Запасные части и обслуживание конденсатоотводчиков ST500

Ремонтные комплекты ST500

ST500, ST500.1 ST500.2 ST500.3, ST500.3S

Для ремонта серии ST500 предусмотрены следующие ремонтные комплекты:

Наименование Код ремкомплекта № деталей
Ремкомплект MATICA ST500 DN15-25 ΔP1,0 SP15-25.ST500-1.0-2.3.4 2, 3, 4
Ремкомплект MATICA ST500 DN15-25 ΔP2,0 SP15-25.ST500-2.0-2.3.4 2, 3, 4
Ремкомплект MATICA ST500 DN15-25 ΔP3,5 SP15-25.ST500-3.5-2.3.4 2, 3, 4
Ремкомплект MATICA ST500 DN32-65 ΔP1,0 SP32-65.ST500-1.0-2.3.4 2, 3, 4
Ремкомплект MATICA ST500 DN32-65 ΔP2,0 SP32-65.ST500-2.0-2.3.4 2, 3, 4
Ремкомплект MATICA ST500 DN32-65 ΔP3,5 SP32-65.ST500-3.5-2.3.4 2, 3, 4
Ремкомплект MATICA ST500.1 DN15-25 ΔP3,5 SP15-25.ST500.1-3.5-2.3.4 2, 3, 4
Ремкомплект MATICA ST500.2 DN15-25 ΔP6,5 SP15-25.ST500.2-6.5-2.3.4 2, 3, 4
Ремкомплект MATICA ST500.2 DN32-50 ΔP6,5 SP32-50.ST500.2-6.5-2.3.4 2, 3, 4

Примечание: для заказа других деталей обратитесь за решением к специализированному дилеру или на завод-изготовитель.


Обслуживание конденсатоотводчиков ST500

КАК УСТАНОВИТЬ НОВЫЙ РАБОЧИЙ УЗЕЛ

  1. Снимите крышку (5).
  2. Удалите старую прокладку между корпусом (1) и крышкой (5).
  3. Снимите диск (5) и седло (4).
  4. Установите новую прокладку между корпусом (1) и крышкой (5).
  5. Установите на место новое седло (4) и диск (5).
  6. Установите крышку (5).

КАК УСТАНОВИТЬ НОВЫЙ ФИЛЬТР ST500 и ST500.1

  1. Снимите пробку фильтра.
  2. Удалите старую прокладку между пробкой и корпусом (1).
  3. Снимите фильтр (2).
  4. Установите новую прокладку между корпусом (1) и пробкой.
  5. Установите на место новый фильтр.
  6. Установите пробку фильтра.

КАК УСТАНОВИТЬ НОВЫЙ ФИЛЬТР ST500.2

  1. Снимите крышку (5).
  2. Удалите старую прокладку между корпусом (1) и крышкой (5).
  3. Снимите диск (5) и седло (4).
  4. Снимите старый фильтр (2).
  5. Установите новую прокладку между корпусом (1) и крышкой (5).
  6. Установите новый фильтр (2) в корпус (1).
  7. Установите на место седло (4) и диск (5).
  8. Установите крышку (5).

КАК УСТАНОВИТЬ НОВЫЙ ФИЛЬТР ST500.3 и ST500.3S

  1. Снимите крышку (5).
  2. Удалите старую прокладку между корпусом (1) и крышкой (5).
  3. Снимите блок отвода конденсата (диск (5) и седло (4)).
  4. Снимите старый фильтр (2).
  5. Установите новую прокладку между корпусом (1) и крышкой (5).
  6. Установите новый фильтр (2) в корпус (1).
  7. Установите на место блок отвода конденсата (диск (5) и седло (4)).
  8. Установите крышку (5).

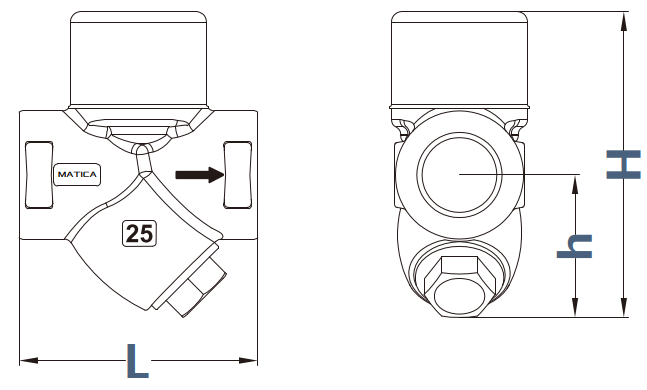

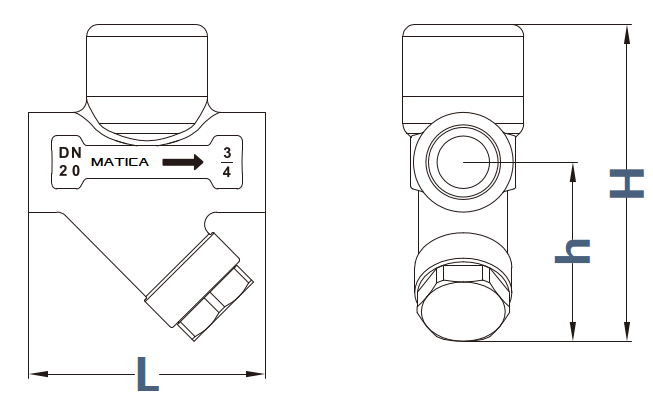

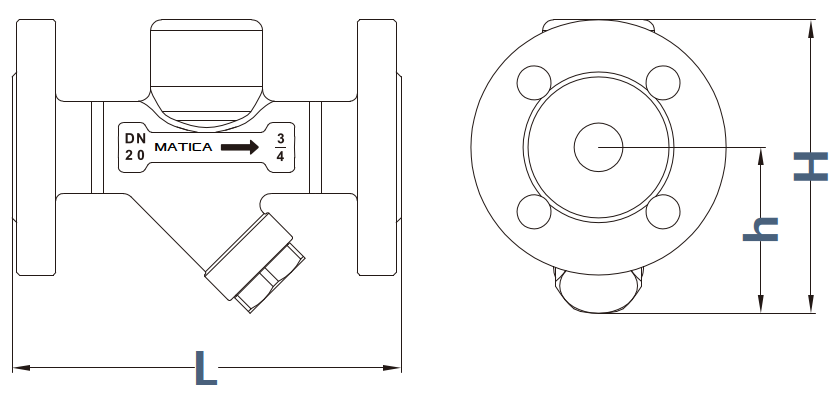

01 Основные габаритные и присоединительные размеры

ST500 резьба

G L, мм H, мм h, мм
1/2” 90 110 51
3/4” 90 110 51
1” 90 117 51

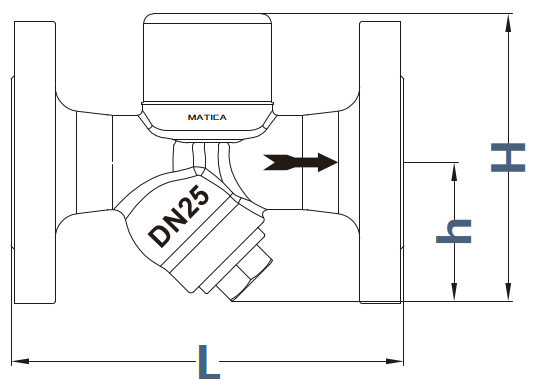

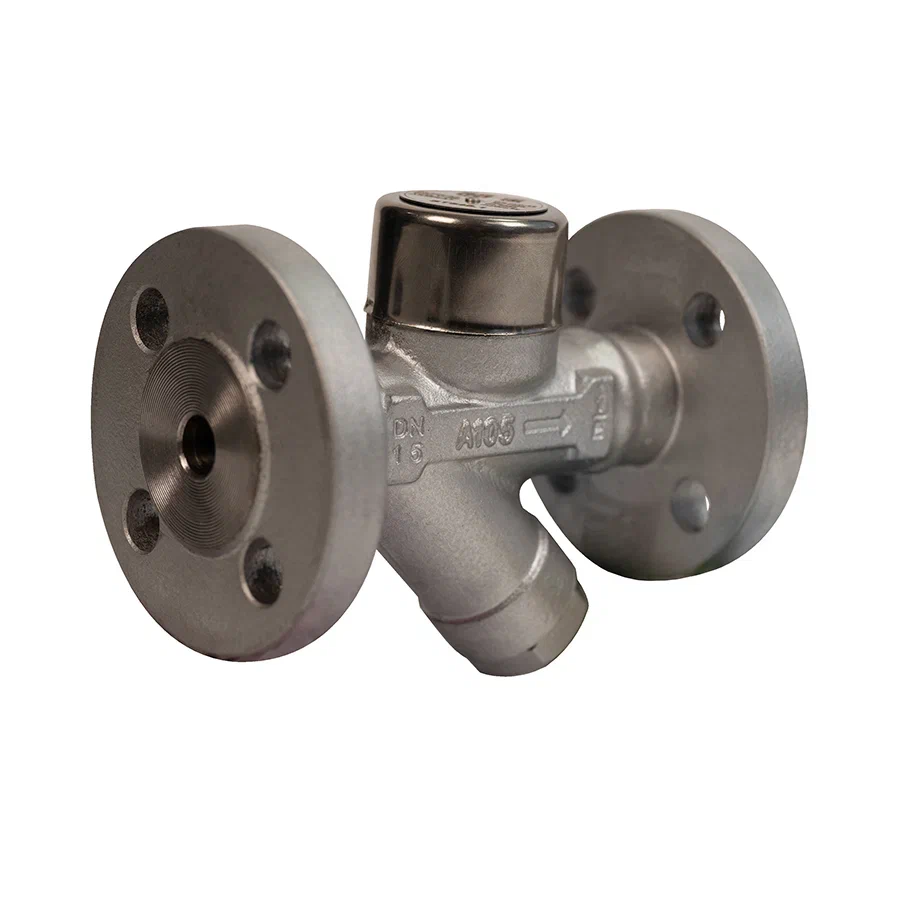

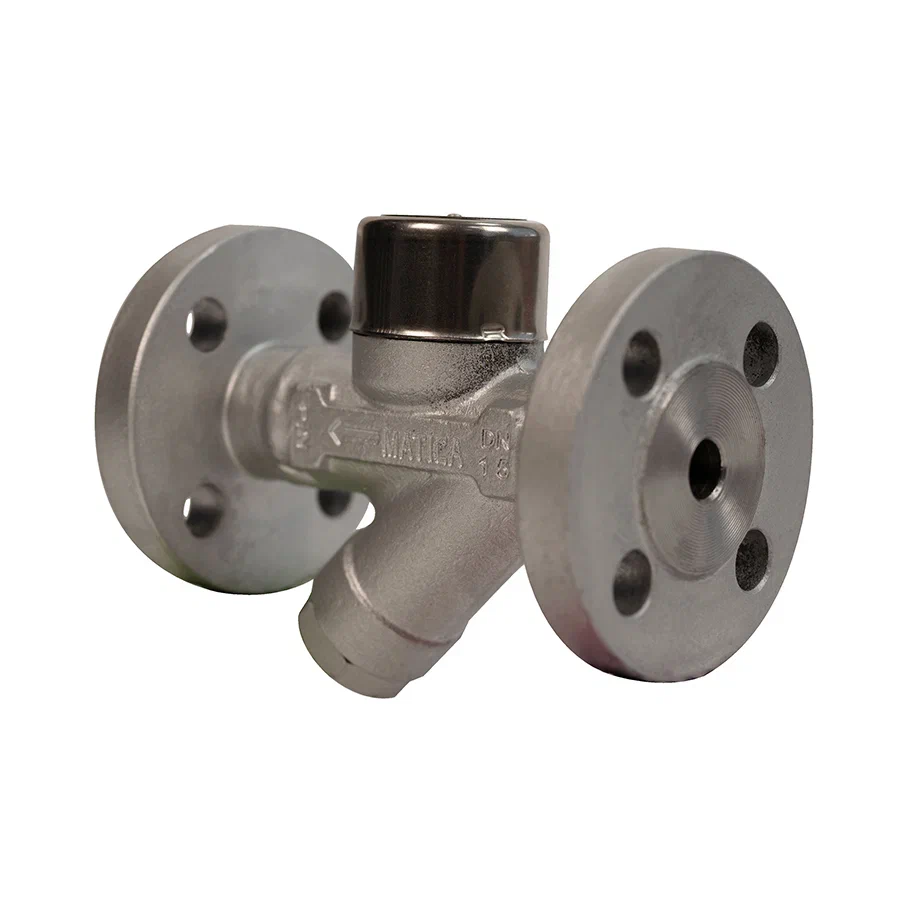

ST500 фланец

DN L, мм H, мм h, мм
15 150 104 46
20 150 108 49
25 160 112 52
32 230 150 86
40 230 150 86
50 230 150 86
65 250 156 89

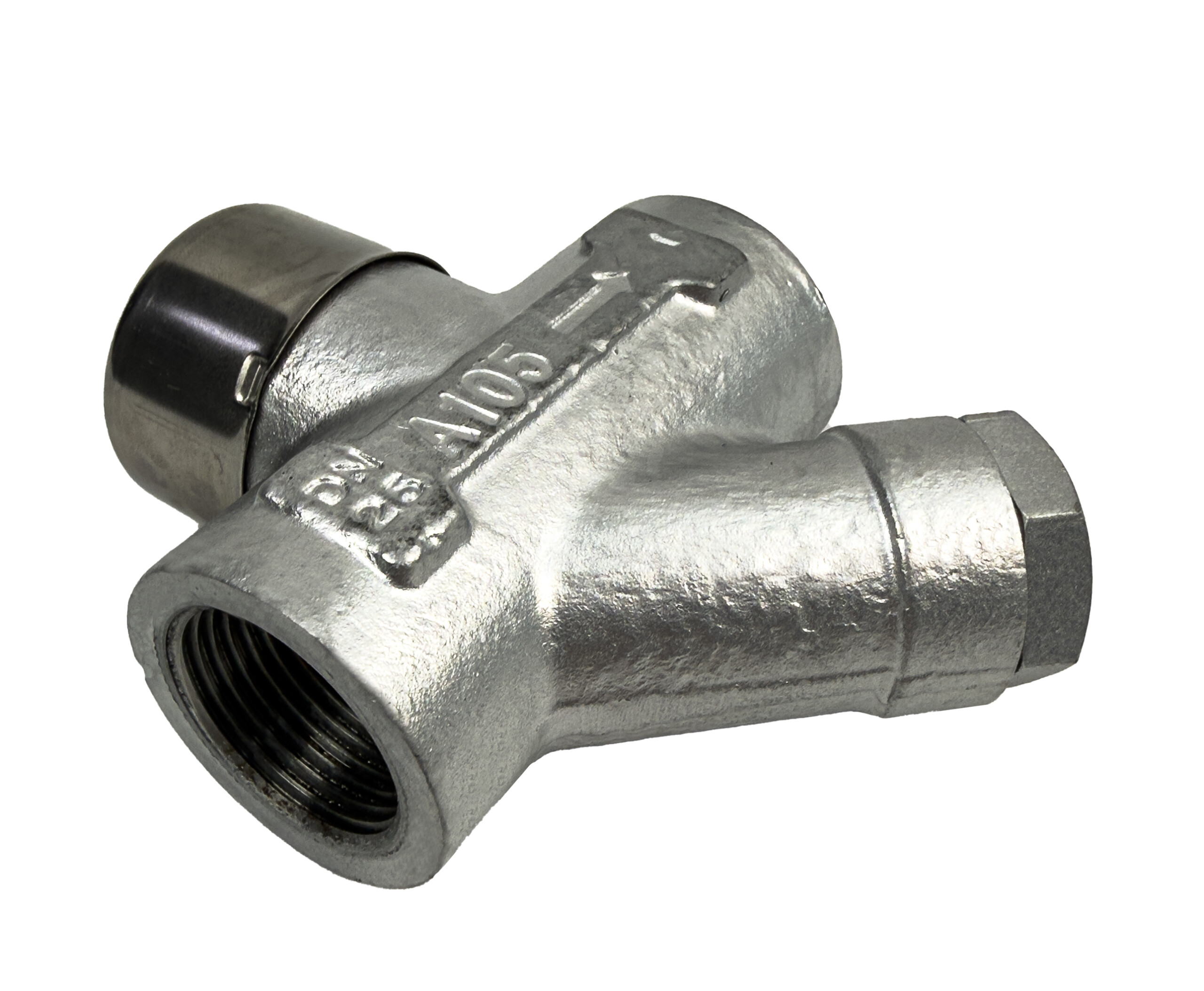

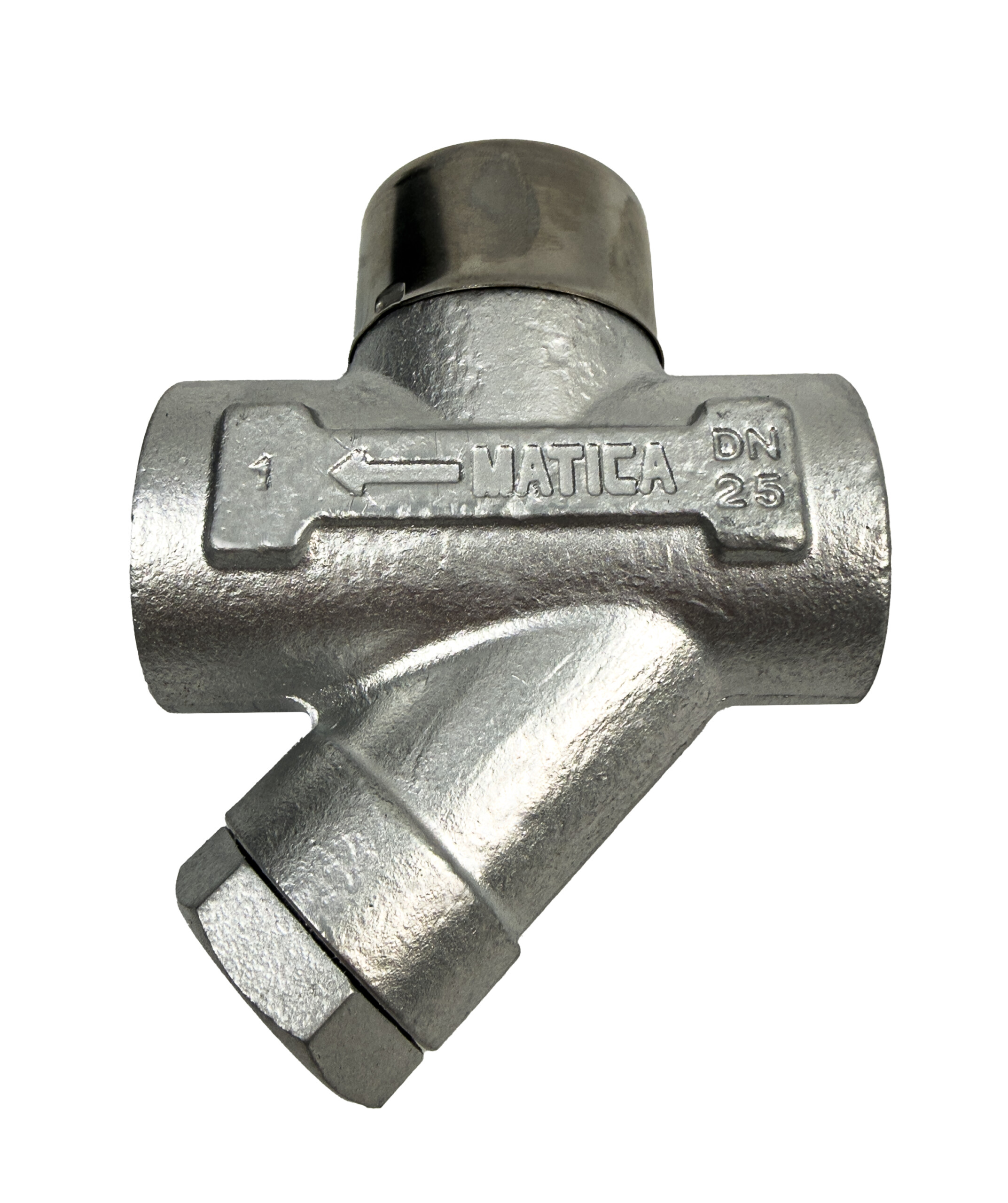

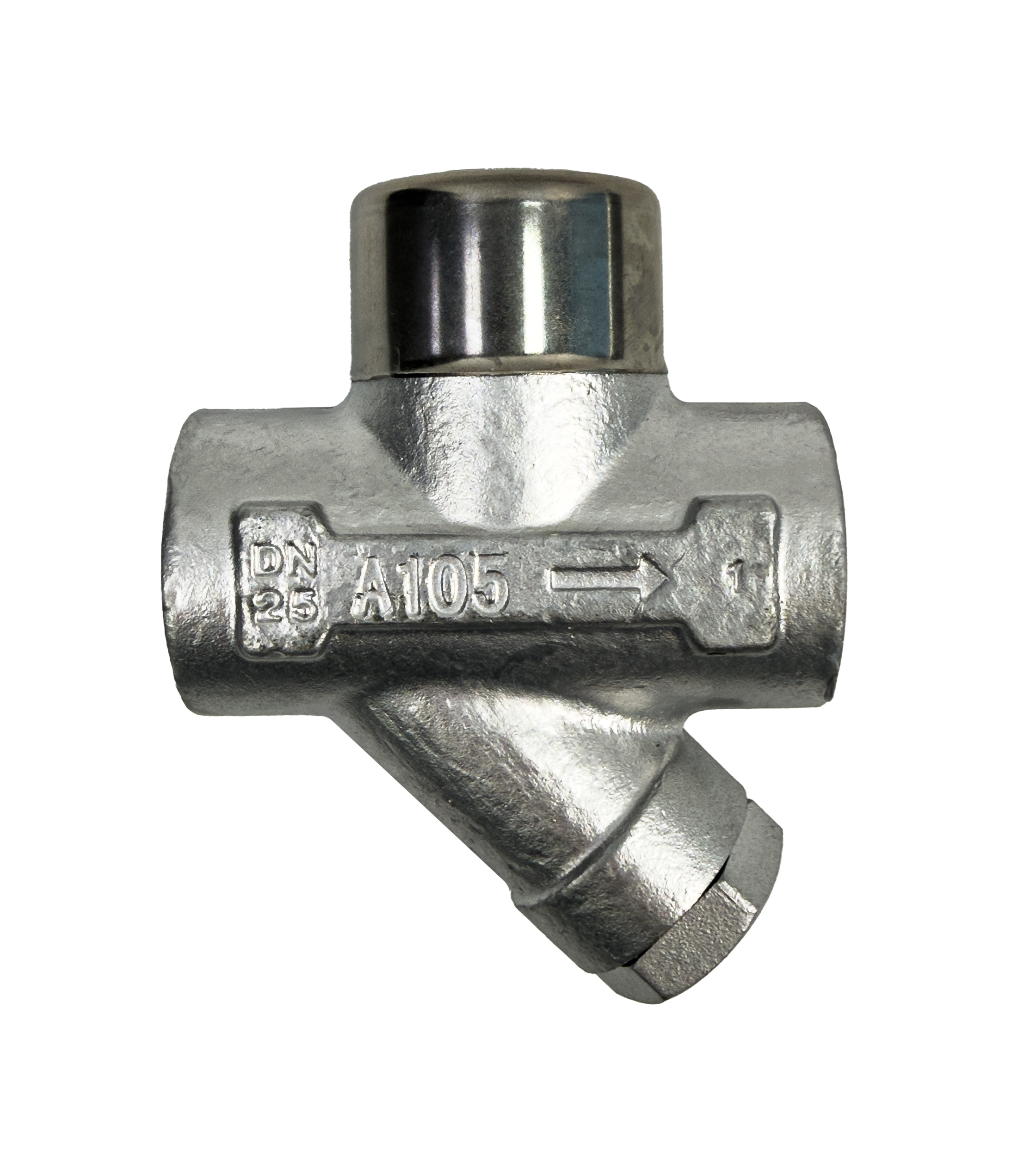

ST500.1 резьба

G L, мм H, мм h, мм
1/2” 80 118 67
3/4” 90 122 69
1” 90 124 71

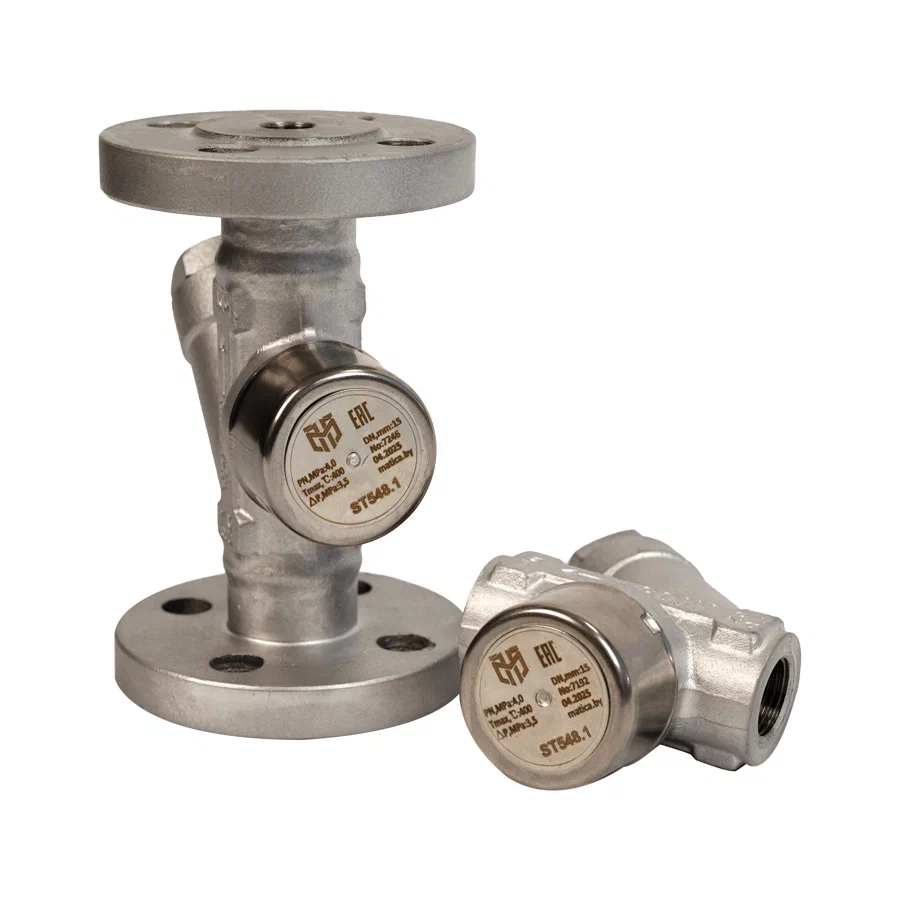

ST500.1 фланец

DN L, мм H, мм h, мм
15 150 118 67
20 150 122 69
25 160 124 71

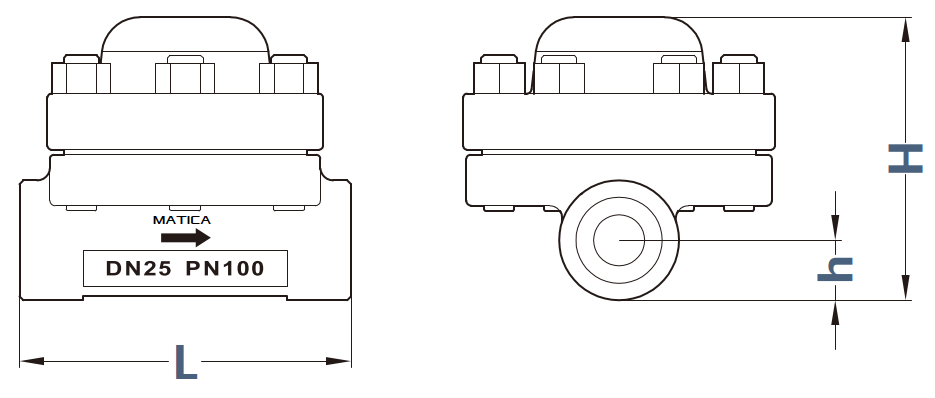

ST500.2 резьба

G L, мм H, мм h, мм
1/2” 130 110 24
3/4” 130 110 24
1” 130 110 24
1-1/4” 160 157 32
1-1/2” 160 160 34
2” 160 162 35

ST500.2 фланец

DN L, мм H, мм h, мм
15 230 110 24
20 230 110 24
25 230 110 24
32 270 157 32
40 270 160 34
50 270 162 35

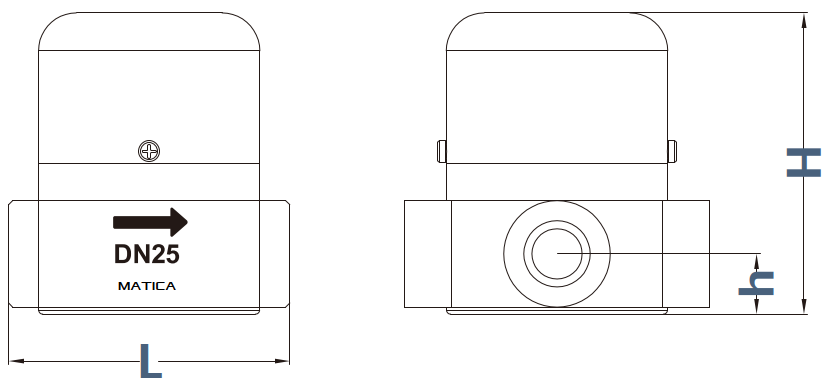

ST500.3 сварка на 10.0 МПа

G L, мм H, мм h, мм
1/2” 115 130 30
3/4” 115 130 30
1” 115 130 30

ST500.3 фланец на 10.0 МПа

DN L, мм H, мм h, мм
15 230 130 30
20 230 130 30
25 230 130 30

ST500.3 сварка на 16.0 МПа

G L, мм H, мм h, мм
1/2” 140 150 30
3/4” 140 150 30
1” 140 150 30

ST500.3 фланец на 16.0 МПа

DN L, мм H, мм h, мм
15 230 150 30
20 230 150 30
25 230 150 30

ST500.3S сварка на 25.0 МПа

G L, мм H, мм h, мм
1/2” 170 180 30
3/4” 170 180 30
1” 170 180 30

ST500.3 фланец на 25.0 МПа

DN L, мм H, мм h, мм
15 270 180 30
20 270 180 30
25 270 180 30
02 Таблица подбора крепежа
DN (мм) РN МПа Основные размеры (мм) Мкр, Н*м
количество отверстий во фланце Шпилька ГОСТ 9066-75 1 шпилька 2 гайки количество отверстий во фланце Шпилька ГОСТ 9066-75 1 шпилька 2 гайки Болт ГОСТ 7798-70 1 болт 1 гайка
15 1,6 4 М12х70 4 М12х65 М12х50
2,5 4 М12х75 4 М12х65 М12х50
4,0 4 М12х75 х х х
20 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
25 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
32 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х60
4,0 4 М16х90 х х х
40 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
6,3 4 М20х110 х х х
10,0 4 М20х120 х х х
50 1,6 4 М12х80 4 М16х90 М16х80
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
6,3 4 М20х110 х х х
10,0 4 М20х120 х х х
65 1,6 4 М1бх90 4 М16х90 М16х80
2,5 8 М16х100 8 М16х90 М16х80
4,0 8 М16х100 х х х
6,3 8 М20х120 х х х
10,0 8 М24х130 х х х


1 2 3 4 5 6 7 8 9 10 11
ST 5 3 8 . 1 DN 25 4,0 3,5 400 3 (B)
1. Обозначение типа
STконденсатоотводчик
2. Маркировка серии
5термодинамический
3. Материал корпуса
2высокопрочный чугун GGG40 (по запросу)
3сталь GS-C25 или A105
4нержавеющая сталь AISI304 или F304
5нержавеющая сталь AISI316 или F316 (по запросу)
9специальные стали и сплавы
4. Материал диска
8сталь A276 440C
9специальные стали и сплавы
5. Номер корпуса
хстандарт
1номер 1
2номер 2
3номер 3
3Sномер 3S
6. Диаметр условный DN, мм
15-6515-65 мм
7. Давление номинальное PN, МПа
1,61,6 МПа
2,52,5 МПа
4,04,0 МПа
6,46,4 МПа
10,010,0 МПа
16,016,0 МПа
25,025,0 МПа
8. Перепад давления ΔP, МПа
1,01,0 МПа
2,02,0 МПа
3,53,5 МПа
6,56,5 МПа
8,08,0 МПа
24,024,0 МПа
9. Максимальная температура Tmax, °C
350350°C
400400°C
550550°C
10. Тип присоединения
1трубная резьба
2под приварку
3фланцевое
9нетиповое присоединение
11. Исполнение фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L) шип (по запросу)
K под линзовую прокладку (по запросу)
J под прокладку овального сечения (по запросу)
Xнетиповое исполнение (по запросу)

Среди главных ключевых достоинств термодинамических конденсатоотводчиков MATICA ST500 необходимо выделить следующие:

  • Компактные размеры и малый вес изделий;
  • Высокая пропускная способность;
  • Использование при высоких значениях температур и давлений, недоступных моделям поплавкового типа;
  • Длительный срок службы за счет высокой коррозионной стойкости конструктивных элементов арматуры;
  • Незначительные утечки тепла через отводчик;
  • Нечувствительность к гидравлическим ударам;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Внушительная гамма доступных к покупке вариантов продукции;
  • Доступная цена конденсатоотводчиков.
  • Монтаж фланцевых конденсатоотводчиков MATICA® ST500 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В.
  • Конденсатоотводчики серии ST500 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.
  • Убедитесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, направление потока указано на корпусе

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».
