Шиберные задвижки MATICA KV600

Характеристики
Вид оборудования Затворы дисковые
Серия KV600
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

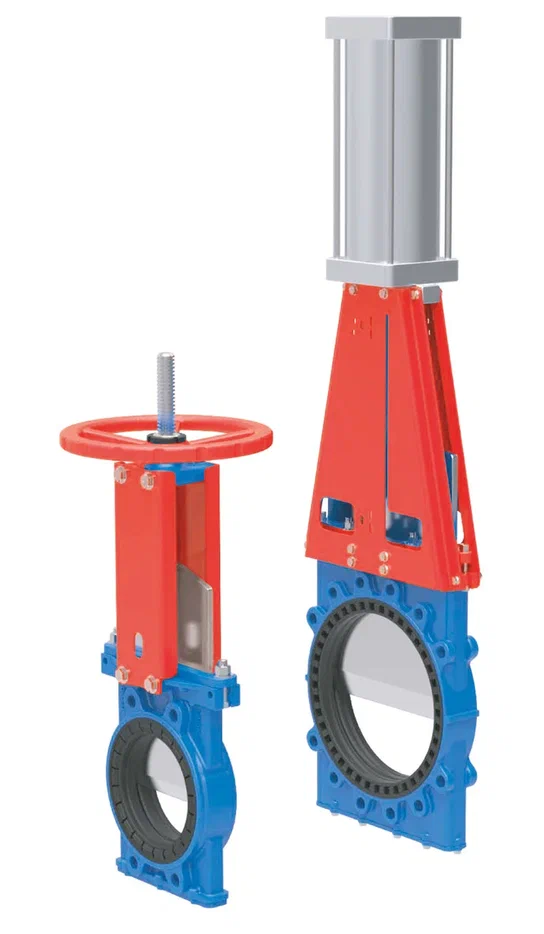

Шиберные задвижки MATICA KV600

Самоуплотняющиеся шиберные ножевые задвижки MATICA KV600 с уплотнением двунаправленного действия – серия запорно-регулирующей арматуры, позволяющей эффективно управлять и перекрывать поток рабочей среды с различными свойствами. Серия этой продукции используется в гидросистемах и газовых контурах с рабочим давлением до 2,5 МПа (в зависимости от величины диаметра задвижки).

За счет ряда реализованных конструктивно-технологических решений и применяемых материалов трубопроводное оснащение с диаметром проходного сечения 50-1000 мм эффективно применяется с коррозионными, агрессивными средами, жидкостями с высоким содержанием абразива либо органическими волокнами. В частности, линейка MATICA KV600 оптимальна для работы со шламами, предотвращая отложения на поверхностях узла.  Кроме шламов такое оснащение монтируется на линиях по перекачке нефтепродуктов, масел, чистой воды и канализационных стоков, пищевых продуктов, целлюлозы, химических отходов и так далее.

Соответственно, эти свойства определяют и области применения этой продукции. Она используется в химической, пищевой, нефтеперерабатывающей и горнодобывающей промышленности, фармацевтике, целлюлозно-бумажной отрасли, в сфере ЖКХ.

Модели ножевых задвижек MATICA KV600 с уплотнением двунаправленного действия сочетают в себе универсальность, беспроблемную эксплуатацию, широкий выбор вариантов и доступную для заказчиков стоимость изделий.

Шиберные ножевые задвижки MATICA KV600 с двумя комбинированными седлами (NR+сталь) отличаются не только надежностью, но и широким спектром доступных модификаций. В первую очередь это разнообразие выбора обеспечивает гамма материалов конструктивных элементов этой арматуры.

Так чугунные (GGG40) корпуса моделей устройств серии дополняются ножом из различных нержавеющих сплавов (F55, F53, 2205, SS310, SS316L, SS316, SS304) на выбор покупателя. Герметичность в закрытом состоянии обеспечивается гаммой полимерных уплотнений из силикона, NBR, EPDM либо NR. На нужном участке контура узел устанавливается за счет разборного межфланцевого крепления.

Как производитель этой трубопроводной продукции мы предлагаем заказчикам несколько вариантов регулирования положения запорного элемента. Исходя из потребностей заказчику предлагаются маховик и зубчатое колесо из ручных версий управления. Автоматизированное управление подразумевает выбор между электроприводом, пневмоприводом либо электрогидравлическим приводом шиберных задвижек.

Тип конструкции:шиберные задвижки двухсторонние
Диаметр условный, DN50 – 1000 (размеры более 1400 по запросу)
Давление условное, МПа0,6*/1,0/1,6*/2,5*
Основные рабочие среды:вода, газы, масло, сыпучие смеси, гранулированные вещества, абразивные среды, порошки, жидкости со взвешенными веществами или волокнистыми включениями, сильно загрязненные жидкости
Температура рабочей среды:До 210°C (в зависимости от материала седла)
Установочное положение:горизонтальное, вертикальное
Климатическое исполнениеопределяются материальным исполнением изделия

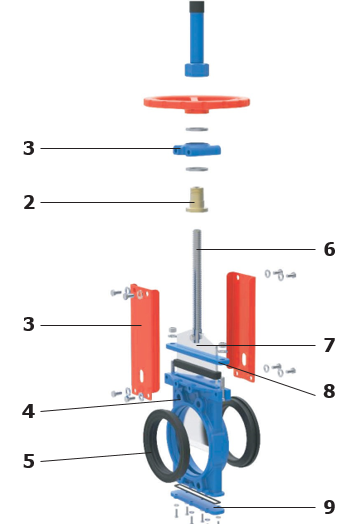

Материалы изготовления

МодельМатериал
01. Траверсавысокопрочный чугун GGG40
нержавеющая сталь 1.4308 (CF8)
нержавеющая сталь 1.4408 (CF8M)
02. Ходовая гайкалатунь FCD45
нержавеющая сталь 1.4308 (CF8)
нержавеющая сталь 1.4408 (CF8M)
03. Опорная пластина (бугель)углеродистая сталь Q235
04. Корпус2 высокопрочный чугун GGG40 с эпоксидным покрытием
3 сталь GS-C25 с эпоксидным покрытием
4 нержавеющая сталь CF8 (AISI304)
5 нержавеющая сталь CF8M (AISI316)
9 специальные стали и сплавы*
05. Седловые кольцаNBR
EPDM
VITON
SILICONE
06. Штокнержавеющая сталь 2Cr13
нержавеющая сталь 1.4308 (CF8)
нержавеющая сталь 1.4408 (CF8M)
07. Нож (шибер)4 нержавеющая сталь 1.4308 (CF8)
5 нержавеющая сталь 1.4408 (CF8M)
9 специальные стали и сплавы*
08. Сальниквысокопрочный чугун GGG40 с эпоксидным покрытием
углеродистая сталь GS-C25
нержавеющая сталь 1.4308 (CF8)
нержавеющая сталь 1.4408 (CF8M)
08. Нижний фланецвысокопрочный чугун GGG40 с эпоксидным покрытием углеродистая сталь GS-C25
нержавеющая сталь 1.4308 (CF8)
нержавеющая сталь 1.4408 (CF8M

* исполнение с использованием других материалов по запросу

Структура седловых колец

Седло 1. Затвор открыт

Седло 2. Затвор закрыт

Опции

  1. Стандартный сальник рекомендуется для применения в тех случаях, когда размер частиц крупный и не происходит их налипания на нож.
  2. Усиленный сальник рекомендуется для применения в тех случаях, когда размер частиц не большой и происходит их налипания на нож.
  3. Система очистки для удаления частиц и волокон, которые подталкиваются ножом в нижнюю полость корпуса.

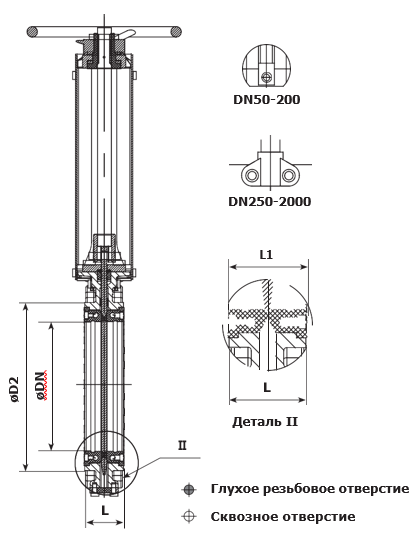

01 Основные габариты KV600
DN Основные размеры (мм) для 1,0 МПа
L D D1 D2 D0 N-Th d H1
50 53 165 125 99 180 4-M16 Ø18 260
65 53 185 145 118 200 4-M16 Ø18 292
80 57 200 160 132 200 8-M16 Ø18 320
100 57 220 180 156 240 8-M16 Ø18 358
125 63 250 210 184 260 8-M16 Ø18 395
150 63 285 240 211 280 8-M20 Ø23 450
200 77 340 295 266 300 12-M20 Ø23 532
250 77 395 350 319 320 12-M20 Ø23 670
300 84 445 400 370 350 12-M20 Ø23 758
350 84 505 460 429 400 16-M20 Ø23 857
400 99 565 515 480 450 16-M24 Ø27 946
450 99 615 565 530 500 20-M24 Ø27 1023
500 129 670 620 582 500 20-M24 Ø27
550 129 725 680 638 20-M24 Ø30
600 129 780 725 682 20-M27 Ø30
700 142 895 840 794 24-M27 Ø30
800 142 1015 950 901 24-M30 Ø33
02 Присоединительные размеры
DN (мм) Основные размеры (мм) для 1.0 МПа М Глухое резьбовое отверстие Сквозное отверстие
D N T М16
50 125 4 13 M16 2 2
65 145 4 13 M16 2 2
80 160 8 13 M16 2 6
100 180 8 13 M16 2 6
125 210 8 16 M16 2 6
150 240 8 16 M16 2 6
200 295 8 20 M20 2 6
250 350 12 20 M20 4 8
300 400 12 20 M20 4 8
350 460 16 20 M20 8 8
400 515 16 24 M24 8 8
450 565 20 24 M24 16 4
500 620 20 24 M24 16 4
550 680 20 24 M27 16 4
600 725 20 27 M27 16 4
700 840 24 27 M27 20 4
800 950 24 30 M30 20 4
900 1050 28 30 M30 24 4
1000 1160 28 33 M33 24 4
1 2 3 4 5 6 7 8 9 10 11
KV 6 3 4 EPDM DN 250 1,0 130 4 HAN (_)



1. Обозначение типа
KVЗадвижка шиберная ножевая
2. Маркировка серии
6двусторонняя с двойным седлом
3. Материал корпуса*
2высокопрочный чугун GGG40 с эпоксидным покрытием
3сталь GS-C25 с эпоксидным покрытием
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9специальные стали и сплавы
*исполнение по запросу
4. Материал шибера*
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9специальные стали и сплавы
*по запросу
5. Материал уплотнения
NBRбутадиен-нитрильный каучук
EPDMэтилен-пропиленовые каучуки
VITONфтористая резина FKM, FPM
SILICONEсиликоновый каучук
6. Диаметр условный, DN
50-1000*от 50 до 1000* мм (более 1000 мм по запросу)
7. Давление условное, PN
0,6*0.6 МПа — по запросу
1,01.0 МПа
1,6*1.6 МПа — по запросу
2,5*2.5 МПа — по запросу
8. Максимальная рабочая температура
9090°C для NBR
130130°C для EPDM
200200°C для VITON
210210°C для SILICONE
9. Тип присоединения
4межфланцевое
10. Тип управления
NAбез управления
HASштурвал с выдвижным штоком
HANштурвал с невыдвижным штоком
CAцепной привод
HLрычаг
GAредуктор
HCгидравлический цилиндр
PADAпневмопривод двойного действия
PANAпневмопривод возвратной пружиной
EAэлектропривод
11. Опции
монтажные комплекты
удлинители штока и выносные колонны
аварийные ручные дублеры приводов
позиционеры
фильтры-редукторы давления
пневмораспределители
блоки крайних положений
другое оборудование для монтажа, подключения и обвязки

Варианты управления шиберными задвижками KV600

Покупателям этой трубопроводной арматуры предлагаются несколько версий управления положением диска, которые можно разделить на ручное и автоматическое.

01 Ручное управление

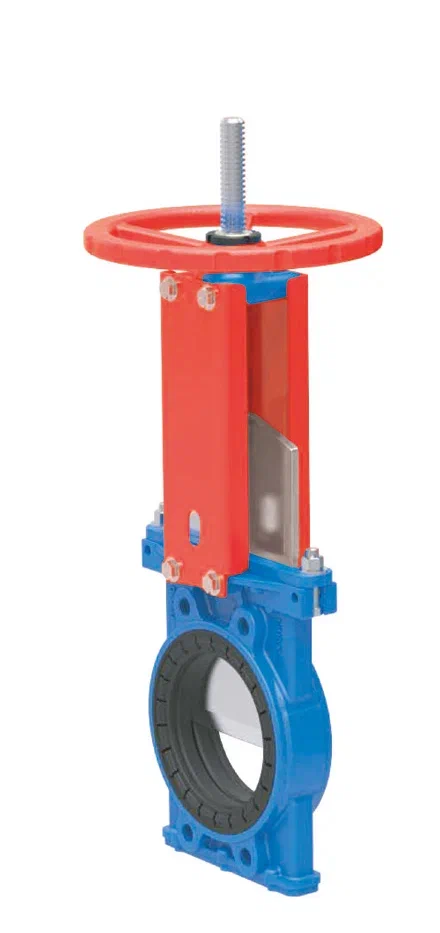

Штурвал с выдвижным штоком (HAS)

Штурвал с выдвижным штоком: Привод состоит из маховика (штурвала), соединенного с резьбовым штоком. При вращении штурвала шток линейно выдвигается или втягивается, напрямую воздействуя на нож задвижки. Основное применение: Установки, где над задвижкой имеется достаточно свободного пространства для перемещения штока по всей его длине хода.


Штурвал с невыдвижным штоком (HAN)

Штурвал с невыдвижным штоком: В отличие от HAS, вращение штурвала передается на шток через внутреннюю резьбовую пару (гайку). Сам шток не совершает значительного осевого перемещения относительно корпуса привода, двигая нож задвижки через вращательно-поступательный механизм внутри. Основное применение: Стесненные условия монтажа, где вертикальное пространство над задвижкой ограничено и не позволяет использовать приводы с выдвижным штоком.


Червячный редуктор (GA)

Привод включает червячную передачу, преобразующую вращение маховика в значительное усилие на выходном валу. Обеспечивает высокое передаточное число, существенно снижая требуемое усилие оператора для управления. Основное применение: Шиберные задвижки большого диаметра и/или работающие под высоким давлением среды, где для перемещения ножа требуется значительный крутящий момент.


Цепной привод (CA)

Цепной привод состоит из маховика, установленного на редуктор (часто червячный) с выходной звездочкой, и цепи, огибающей звездочку. Позволяет оператору управлять задвижкой, находясь на уровне пола или в удобном месте, передавая усилие через цепь. Основное применение: Задвижки, установленные на значительной высоте (например, на трубопроводах, резервуарах), в колодцах или иных труднодоступных для непосредственного доступа местах.


Рычажный механизм (HL)

Рычажный механизм — простой механический привод, где усилие оператора через систему рычагов и тяг напрямую передается на шток или вал задвижки. Позволяет быстро переводить нож задвижки из одного крайнего положения в другое за счет короткого хода рычага. Основное применение: Ситуации, требующие быстрого ручного управления (аварийное закрытие/открытие) и где установка автоматических приводов быстрого действия невозможна или нецелесообразна.

02 Автоматическое управление

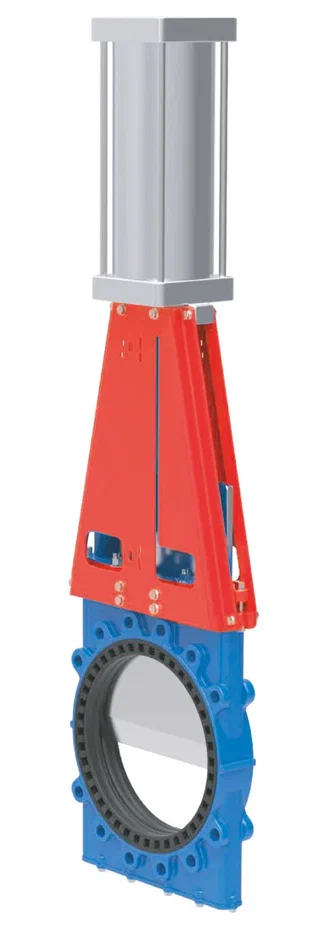

Пневматический привод двойного действия (PADA)

Пневматический привод двойного действия: Исполнительный механизм, перемещающий шток задвижки за счет энергии сжатого воздуха. Для перемещения штока в одно направление (например, «Закрыто») воздух подается в одну полость цилиндра, для перемещения в противоположное направление («Открыто») — в другую полость. Позиционирование достигается контролируемой подачей воздуха на одну из сторон поршня. Возврат в исходное положение требует подачи воздуха на противоположную сторону. Пружины отсутствуют.


Пневматический привод одинарного действия (PANA)

Пневматический привод одинарного действия: Привод, использующий сжатый воздух для перемещения штока в одном направлении, а возврат в исходное положение обеспечивается встроенной пружиной (или набором пружин). Исполнения привода бывают нормально закрытого действия (NC) и нормально открытого действия (NO).

NC (нормально закрытый привод): В исходном состоянии (без подачи воздуха) пружина удерживает задвижку в закрытом положении. Подача воздуха сжимает пружину и открывает задвижку. Сброс давления воздуха приводит к закрытию пружиной.

NO (нормально открытый привод): В исходном состоянии (без подачи воздуха) пружина удерживает задвижку в открытом положении. Подача воздуха сжимает пружину и закрывает задвижку. Сброс давления воздуха приводит к открытию пружиной.


Гидравлический цилиндр (HC)

Гидравлический цилиндр: Исполнительный механизм, аналогичный пневматическому, но использующий в качестве рабочего тела гидравлическую жидкость (масло). Создает очень высокие усилия при компактных размерах. Основное применение это системы, где источником управляющего сигнала и энергии является гидравлическая станция или агрегат, установки, требующие исключительно высоких усилий для перемещения ножа задвижки.


Электропривод (EA)

Электрический привод  преобразует электрическую энергию во вращательное или линейное движение для управления задвижкой через электродвигатель и редуктор. Доступны в общепромышленном и взрывозащищенном (Ex) исполнениях для работы в различных средах. Комплектуются блоками управления, обеспечивающими управление (местное/дистанционное), защиту двигателя (от перегрузки, заклинивания), задание концевых положений. Часто оснащаются датчиками обратной связи (потенциометры, энкодеры) для точного позиционирования ножа и передачи информации о его положении в систему АСУ ТП.

Для изделий линейки MATICA KV600 характерны следующие специфические особенности, которые и обеспечивают им хороший спрос у различных заказчиков:

  • Надежность применения;
  • Универсальность в плане свойств рабочих сред, с которыми может применяться эта продукция;
  • Длительный технический ресурс шиберных ножевых задвижек;
  • Полная непроницаемость в закрытом положении ножа устройства;
  • Незначительное гидравлические потери;
  • Потребность в техобслуживании и ремонте минимальна и редка;
  • Широкий ассортимент доступных модификаций этой продукции, получаемый за счет сочетания различных варьируемых факторов;
  • Гарантия 12 месяцев со дня ввода изделий в эксплуатацию.
  • Конструкция изделий подразумевает двухстороннее применение.

ВНИМАНИЕ!!!

Для уточнения специфики монтажа и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регалментам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
