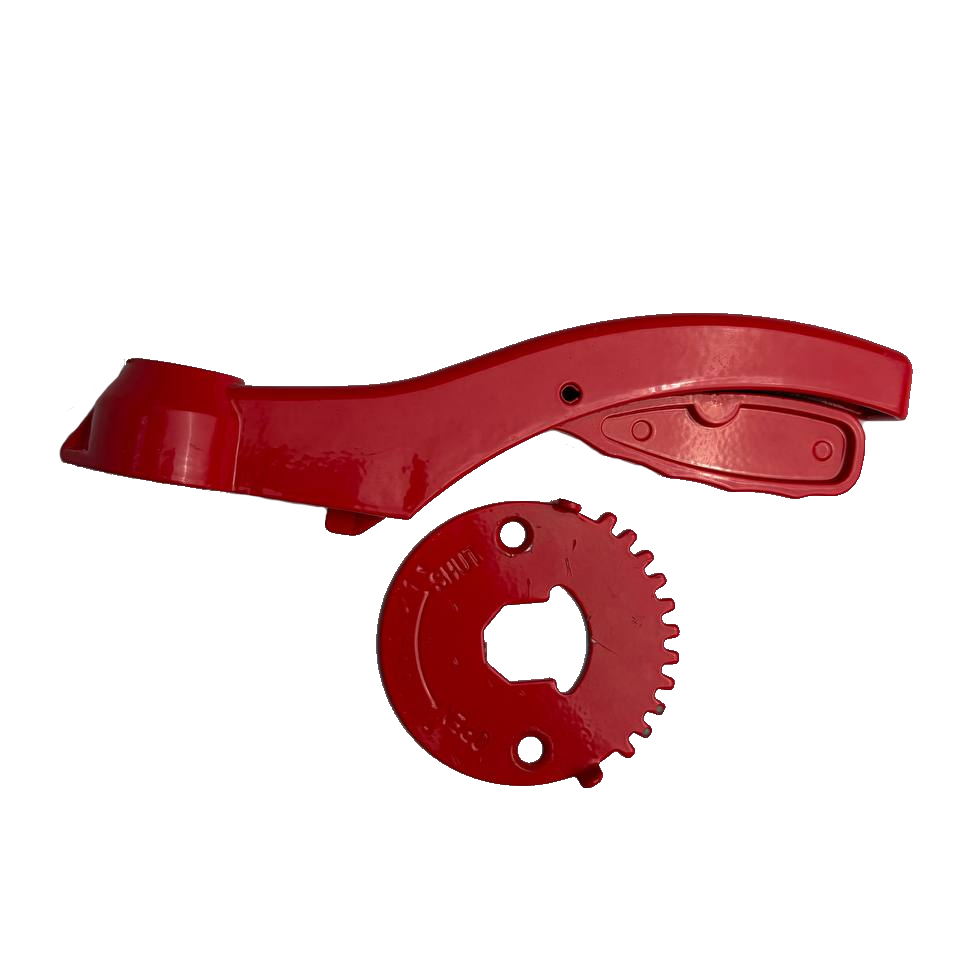

Рукоятки многопозиционные MATICA HA.BV

Характеристики
Вид оборудования Рукоятка многопозиционная для дисковых затворов MATICA BV
Серия HA.BV
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Каталог
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

Простое и надежное ручное управление затворами: многопозиционные рукоятки MATICA HA.BV!

Обеспечьте точный контроль над положением запорной арматуры без лишних затрат! Многопозиционные рукоятки MATICA HA.BV — это идеальный баланс функциональности, надежности и доступной цены. Являясь стандартным решением для дисковых затворов с диаметром проходного сечения от 25 до 250 мм, они гарантируют комфортную передачу крутящего момента, жесткую фиксацию рабочего положения и служат понятным визуальным индикатором состояния системы. Выбирайте проверенное решение для водоснабжения, нефтехимии и промышленной автоматики.

Ключевые преимущества и особенности MATICA HA.BV

  • Максимальная стойкость к внешним воздействиям: Корпус из высокопрочного алюминия защищен усиленным антикоррозионным покрытием. Полиэфирная (порошковая) окраска обеспечивает не только эстетичный вид, но и высокую устойчивость к механическим повреждениям и агрессивным средам, продлевая срок службы привода.
  • Легкость и жесткость конструкции: Алюминиевый сплав делает рукоятку легкой, что упрощает монтаж и эксплуатацию, но при этом обладает необходимой жесткостью для надежной фиксации дискового затвора в любом положении.
  • Универсальная совместимость: Модель разработана для полной линейки дисковых поворотных затворов MATICA (BV100, BV200, BV300, BV500). Подходит для трубопроводов DN25–250, унифицирована под фланцы ISO F05, F07 и F10.
  • Визуальный контроль и надежная фиксация: Конструкция позволяет оператору мгновенно оценить степень открытия/закрытия затвора по положению рукоятки, а механизм фиксации исключает самопроизвольное изменение настроек во время эксплуатации.

Конструктивное превосходство, гарантирующее долгий срок службы

Сочетание анодированного или окрашенного алюминиевого корпуса с усиленным полимерным покрытием позволяет рукояткам MATICA HA.BV выдерживать высокие эксплуатационные нагрузки без потери геометрии и защитных свойств. В отличие от пластиковых аналогов, эта модель сохраняет жесткость даже при интенсивном использовании, а надежная защита от коррозии делает её пригодной для работы в условиях повышенной влажности и при перепадах температур (от −40 °C до +80 °C).

Универсальность монтажа и простота эксплуатации

Инженеры MATICA продумали простоту интеграции рукоятки в существующие системы. Модель HA.BV монтируется на вал с квадратным сечением (от 9×9 до 22×22 мм) с помощью фланцевого хомута или болтового соединения. Возможна установка на валы с цилиндрическим профилем или шпоночным пазом.

Важно: При монтаже соблюдайте рекомендованный момент затяжки крепежа, чтобы исключить деформацию вала. Для работы с неагрессивными и слабоагрессивными жидкостями и газами это исполнение является оптимальным по соотношению цена/ресурс.

Гибкость конфигурации — адаптация под ваши задачи

Мы понимаем, что условия эксплуатации могут различаться. Поэтому для рукояток MATICA HA.BV доступны дополнительные опции:

  • Исполнение из нержавеющей стали: По запросу покупателя управляющий орган может быть выполнен из нержавейки для работы в особо агрессивных средах или на объектах с высокими санитарными требованиями.
  • Контроль положения: Возможна комплектация концевыми выключателями для интеграции ручного привода в автоматизированные системы управления.

Выбирайте проверенное качество от производителя

Многопозиционные рукоятки MATICA HA.BV — это не просто элемент управления, это гарантия стабильности ваших технологических процессов. Откажитесь от сложных и дорогих решений там, где достаточно надежного ручного привода. Закажите консультацию или уточните стоимость комплектации прямо сейчас! Наши специалисты помогут подобрать оптимальное исполнение рукоятки под диаметр вашего затвора и условия эксплуатации.

MATICA HA.BV: Надежный контроль в каждой позиции.

Тип конструкциирукоятка многопозиционная
Назначениеконтроль положения дисковых затворов
Размер квадрата штока, мм.от 9*9 до 22*22
Присоединение ISOF07…F10 по ISO5211 (F03, F04, F05 по запросу)
01 Материалы изготовления
Деталь Материал
1. Рукоятка высокопрочный алюминий с антикоррозионным покрытием
2. Секторная площадка сталь с антикоррозионным покрытием

Другие материалы по запросу

01 Основные габаритные и присоединительные размеры

Размеры рукоятки MATICA HA.BV


Размеры в мм.

Модель H H1 L L1 B E K 2-M H*H
НА.BV-F07-11*11 3 27 254 223 2,3 70 92 9,3 11×11
НА.BV-F07-14*14 33 27 254 223 2,3 70 92 9,3 14×14
НА.BV-F10-17*17 33 29 296 265 3 102 125 10,8 17×17
НА.BV-F10-22*22 34 29 380 340 3 102 125 10,8 22×22
02 Таблица подбора рукоятки HA.BV и типовых затворов MATICA BV
Для быстрого выбора мы подготовили таблицу соответствия рукоятки HA.BV и дисковых затворов MATICA серий BV100, BV200, BV300, BV500. В ней указан типоразмер рукоятки, ее характеристики и подходящий DN затвора.
Код рукоятки DN затворов дисковых MATICA BV100, BV200, BV300, BV500
НА.BV-F05-9*19 25-40
НА.BV-F07-11*11 50-100
НА.BV-F07-14*14 125, 150
НА.BV-F10-17*17 200
НА.BV-F10-22*22 250

Если вы используете шаровые краны, дисковые затворы или другую четвертьоборотную арматуру сторонних производителей, рукоятка НА.BV также может быть адаптирован под вашу задачу.

Мы предлагаем:

  • Изготовление переходных фланцев под любой тип присоединения (не только ISO 5211).

  • Замену посадочного квадрата или шлицевого соединения под конкретный вал арматуры.

  • Специальные исполнения по материалам для агрессивных сред или низких температур.

Самостоятельный выбор рукоятки «по диаметру трубы» часто приводит к ошибкам. Необходимо учитывать реальный крутящий момент на арматуре, который зависит от перепада давления, температуры, состояния уплотнительных элементов и даже частоты циклов.

Чтобы получить гарантированно корректное решение:

  1. Направьте нам марку и типоразмер арматуры (или её технические параметры: DN, PN, тип привода, присоединительные размеры).

  2. Укажите условия эксплуатации: среда, температура, частота срабатываний.

  3. Наши инженеры рассчитают требуемый выходной момент и предложат оптимальную модификацию рукоятки — штатную или адаптированную.

Обращайтесь к официальным дилерам MATICA или напрямую к производителю. Мы поможем подобрать рукоятку, которая прослужит долго и будет точно соответствовать вашей арматуре — независимо от её происхождения.

1 2 3 4
HA . BV — F07 — 11*11
1. Обозначение типа
HAРукоятка многопозиционная
2. Назначение
BVдля дисковых затворов MATICA BV
3. Присоединение по ISO5211
F03-F10фланец по ISO5211 от F03 до F10 (F03, F04, F05 по запросу)
4. Тип обработки штока
9*9-22*22квадрат со сторонами от 9*9 мм. до 22*22 мм.
Пример заказа: HA.BV-F07-11*11
HAрукоятка многопозиционная
BVдля дисковых затворов MATICA BV
F07присоединение F07 по ISO5211
11*11обработки штока — квадрат со сторонами 11*11 мм.
Преимущества
Монтаж
Гарантия и сертификаты

Ключевые преимущества и особенности MATICA HA.BV

  • 1. Оптимальное сочетание доступной цены и надёжной антикоррозионной защиты. Рукоятка HA.BV выполнена из алюминия с полиэфирным (порошковым) покрытием, которое наносится поверх анодированного слоя. Такая двухступенчатая защита обеспечивает высокую стойкость к атмосферной и химической коррозии, а также к механическим повреждениям (сколам, царапинам) при монтаже и эксплуатации. В отличие от более дорогих решений из нержавеющей стали, алюминиевая конструкция даёт значительную экономию бюджета там, где нет прямого контакта с агрессивными средами, но требуется долговечность при работе на открытом воздухе или в условиях повышенной влажности.
  • 2. Полная совместимость с линейкой дисковых затворов MATICA и унификация под ISO. Модель HA.BV изначально разработана как штатный ручной привод для затворов MATICA BV100, BV200, BV300, BV500 с диаметрами проходного сечения DN25–250. Присоединительные размеры унифицированы под стандарт ISO 5211: фланцы F05 (DN25–40), F07 (DN50–150) и F10 (DN200–250). Посадочный квадрат вала перекрывает диапазон от 9×9 до 22×22 мм, что исключает необходимость в переходниках или доработке штока. Вы получаете гарантированную совместимость без потери точности фиксации и передаваемого крутящего момента.
  • 3. Высокая жёсткость и износостойкость при минимальном собственном весе. Алюминиевый корпус и рукоять проходят термическую обработку, обеспечивающую механическую прочность, сопоставимую с некоторыми марками стали, но при этом масса изделия остаётся минимальной. Это упрощает транспортировку, монтаж и ежедневную эксплуатацию. Конструкция механизма фиксации рассчитана на частые циклы «открыто-закрыто» без появления люфта — рукоятка сохраняет чёткую дискретность позиций на протяжении всего срока службы арматуры.
  • 4. Расширенный температурный диапазон и устойчивость к внешним воздействиям. Благодаря алюминиевому корпусу с порошковым покрытием рукоятка HA.BV сохраняет работоспособность в интервале температур от –40 °C до +80 °C. Это позволяет использовать её как на неотапливаемых наружных площадках, так и внутри производственных помещений с высокими тепловыделениями. Полиэфирное покрытие устойчиво к большинству неагрессивных и слабоагрессивных сред (водные растворы, масла, нефтепродукты). Для объектов с химически активными средами или повышенными санитарными требованиями предусмотрено альтернативное исполнение из нержавеющей стали (по запросу).
  • 5. Простота монтажа и точная настройка положения. Крепление рукоятки на вал осуществляется через фланцевый хомут или болтовое соединение — для этого не требуется специального инструмента или высокой квалификации персонала. Возможна установка на валы с квадратным, цилиндрическим профилем или шпоночным пазом. Механические упоры позволяют чётко зафиксировать крайние положения «открыто» и «закрыто» непосредственно после монтажа, исключая риск перекручивания затвора. Рекомендованный момент затяжки крепежа исключает деформацию вала и гарантирует стабильность фиксации даже при вибрациях трубопровода.
  • 6. Гибкость конфигурации под специфические задачи.
  • Помимо базового алюминиевого исполнения, по запросу покупателя доступны варианты:
  • из нержавеющей стали (для пищевых, фармацевтических производств и агрессивных сред);
  • с концевыми выключателями (для интеграции в системы автоматизации с сигнализацией положения);
  • с усиленным покрытием для работы в условиях абразивного износа.
    Вы можете адаптировать рукоятку HA-BV под конкретные условия эксплуатации, не меняя типоразмер затвора и сохраняя полную взаимозаменяемость с базовой версией.

Монтаж рукоятки MATICA HA.BV

Правильная установка рукоятки — залог надежной фиксации запорного органа и долговечной работы всего узла. Монтаж должен выполняться квалифицированным персоналом с соблюдением правил техники безопасности. Перед началом работ убедитесь, что трубопровод не находится под давлением, а запорная арматура (дисковый затвор) переведена в положение, соответствующее выбранному положению рукоятки (обычно «ЗАКРЫТО»). Все работы проводите при отключенной среде и исключите возможность случайного воздействия на систему.

1. Подготовка арматуры и рукоятки

Убедитесь, что дисковый затвор находится в том же положении, что и рукоятка перед установкой. Для четвертьоборотных систем это обычно положение «ЗАКРЫТО». Совместите положение штока затвора с положением посадочного квадрата рукоятки.

Проверьте соответствие присоединительных размеров:

  • Диаметр вала затвора должен соответствовать квадратному отверстию рукоятки (от 9×9 мм до 22×22 мм).
  • Типоразмер фланца ISO (F05, F07, F10) должен совпадать с ответной частью рукоятки.

Очистите посадочную поверхность вала и фланец от загрязнений, ржавчины, остатков старой фиксации. При необходимости удалите заусенцы, которые могут помешать точной посадке.

2. Установка рукоятки на затвор

Позиционирование.
Наденьте рукоятку на квадратный вал затвора так, чтобы посадочный фланец рукоятки плотно прилегал к ответному фланцу арматуры. Убедитесь в соосности: рукоятка должна свободно (без перекоса) сесть на вал. При необходимости слегка проверните вал затвора для точного совмещения шлицов.

Фиксация.
Закрепите рукоятку на арматуре с помощью хомутового или болтового крепления, входящего в комплект поставки. Болты (или винты) затягивайте равномерно, без перекосов, с моментом, указанным в паспорте затвора и рукоятки. Использование динамометрического ключа обязательно для предотвращения деформации вала и разрушения корпуса.

Важно: рукоятка может быть смонтирована в любом удобном пространственном положении (горизонтально, вертикально, под углом), если это не мешает свободному вращению и не создает дополнительных нагрузок на шток.

3. Настройка положения и проверка фиксации

Выставление крайних положений.
Многопозиционная рукоятка MATICA HA.BV оснащена механизмом фиксации в промежуточных и крайних положениях. После монтажа переведите рукоятку в положение «ЗАКРЫТО». Убедитесь, что диск затвора полностью перекрывает поток. Затем переведите в положение «ОТКРЫТО» — диск должен быть полностью повернут вдоль оси потока.

Регулировка упоров (если предусмотрены).
Если конструкция рукоятки имеет регулируемые упоры-ограничители:

  • Ослабьте контргайки упорных винтов.
  • Вращая винты, добейтесь, чтобы в крайнем положении «ЗАКРЫТО» и «ОТКРЫТО» рукоятка четко фиксировалась, но не передавала избыточное усилие на вал затвора.
  • Затяните контргайки.

Проверка фиксации.
Выполните 2–3 цикла открытия-закрытия. Убедитесь, что в зафиксированных положениях рукоятка надежно удерживается без самопроизвольного смещения. Усилие переключения должно быть плавным, без закусываний.

4. Завершающие работы

Убедитесь в надежности всех креплений. При необходимости нанесите маркировку или установите указатель положения для визуального контроля.

Перед подачей давления проведите пробное ручное переключение при отсутствии среды в трубопроводе. Убедитесь, что рукоятка не касается соседних конструкций и не создает помех при эксплуатации.

Важные правила безопасности и эксплуатации

  • Запрещается прикладывать чрезмерные усилия (использовать рычаги, удлинители) для переключения рукоятки. Если рукоятка не фиксируется или требует значительного усилия — причина в перекосе вала, деформации затвора или неправильной регулировке. Дальнейшее применение силы приведет к поломке рукоятки или штока.
  • Категорически запрещено использовать рукоятку в качестве опоры или рычага для перемещения собранного узла «затвор + рукоятка». Подъем и транспортировка должны осуществляться только за корпус арматуры или предназначенные для этого монтажные проушины.
  • Регулярно проверяйте затяжку крепежных соединений, особенно после первых циклов работы. Ослабление болтов может привести к потере фиксации и нарушению герметичности затвора.
  • Избегайте воздействия на рукоятку агрессивных растворителей и сред, разрушающих полиэфирное покрытие. При эксплуатации в условиях отрицательных температур исключите обледенение механизма — не пытайтесь провернуть примерзшую рукоятку усилием.
  • Рукоятка MATICA HA.BV рассчитана на ручное управление в штатном режиме. Не допускайте использования привода в качестве аварийного средства для «срыва» заклинившего затвора. При залипании или замерзании диска предварительно примите меры по устранению неисправности арматуры.

Соблюдение этих правил гарантирует корректную работу многопозиционной рукоятки MATICA HA.BV на протяжении всего срока службы и сохраняет действие гарантийных обязательств производителя.
