Ремкомплект для поворотных дисковых затворов MATICA BV200

Ремкомплекты MATICA BV200: оригинальные запчасти для поворотных дисковых затворов

Полное восстановление герметичности и плавности хода без потери заводской надёжности

Поворотные дисковые затворы MATICA серии BV200 — универсальное решение для управления потоками в широком спектре сред: от технической воды и пара до агрессивных реагентов и нефтепродуктов. Благодаря разборной конструкции и использованию качественных эластомеров, эта арматура выдерживает интенсивные циклы нагружения. Однако даже при безупречной эксплуатации манжета седла, уплотнения штока и втулки скольжения со временем изнашиваются. Оригинальные ремкомплекты BV200 — это комплексное решение для планового технического обслуживания или аварийного восстановления. Они позволяют вернуть затвору эталонную герметичность класса «А» по ГОСТ 9544-2015, плавность хода диска и устойчивость к параметрам среды: давлению до 1,6 МПа (до 2,5 МПа — под заказ) и температуре до +210°С.

Совместимость с модификациями и типоразмерами

Заводские ремкомплекты MATICA разработаны для всего модельного ряда BV200 — от DN25 до DN2000 (включая специальные позиции по запросу). В зависимости от типоразмера, материала корпуса (высокопрочный чугун GG25/GGG40, углеродистая сталь GS-C25, нержавеющие стали CF8/CF8M) и типа используемого эластомера (NBR, EPDM, Viton, PTFE и др.) состав набора варьируется. Все компоненты строго соответствуют оригинальной спецификации производителя и не требуют дополнительной подгонки, что критически важно для поддержания заявленного класса герметичности и ресурса арматуры.

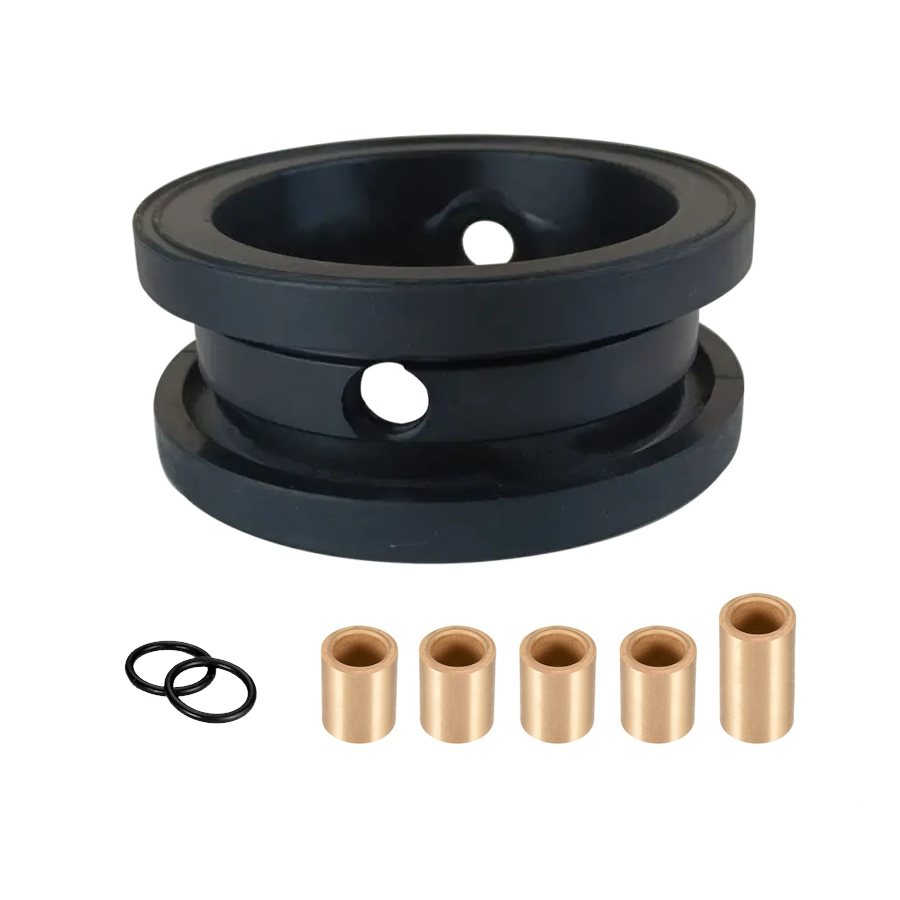

Состав оригинальных ремкомплектов:

• Ремкомплект «манжета (седло)»: эластомерное уплотнение из выбранного материала (NBR, EPDM, Viton, Silicone, Hypalon, PTFE) — основной элемент, отвечающий за герметичность перекрытия потока. Манжета изготавливается по оригинальным чертежам, что гарантирует её точную посадку в корпусе без применения жесткого кольца, исключая выдавливание при гидроударах и перепадах температур.
• Ремкомплект «комплект уплотнений штока»: набор верхних и нижних уплотнительных колец (NR, NBR, EPDM, Viton). Восстанавливает герметичность вывода штока, предотвращая утечки рабочей среды в атмосферу и попадание абразивных частиц в механизм управления. Единый набор охватывает весь типоразмерный ряд DN25-2000.
• Ремкомплект «втулки скольжения»: комплект верхних и нижних втулок (из бронзы, FCD45 или PTFE) — восстанавливает плавность хода диска, исключает радиальное биение штока и заедание привода. Особенно важен для затворов с высоким циклом переключения и для систем с автоматическим управлением.

После замены этих компонентов ресурс дискового затвора продлевается, а его эксплуатационные характеристики (класс герметичности «А», скорость потока до 80 м/с для газов и 5 м/с для жидкостей, устойчивость к вакууму) полностью соответствуют паспортным.

3 причины выбрать заводской ремкомплект MATICA VR300

1. Гарантированная совместимость и точная геометрия. Все детали изготавливаются по чертежам MATICA. Манжета седла имеет строго рассчитанные размеры посадочных мест, что исключает её выдавливание и необходимость подгонки. Втулки скольжения идеально сопрягаются со штоком из нержавеющей стали (AISI 420/431), обеспечивая заложенный заводом зазор и минимальный крутящий момент управления.
2. Стабильность процесса и безопасность. Оригинальные эластомеры (EPDM HT, Viton) сохраняют эластичность в заявленном диапазоне температур до +210°С, гарантируя герметичность класса «А» даже после длительного простоя. Использование качественных уплотнений предотвращает пульсации давления в системе и исключает риск аварийных выбросов среды.
3. Сохранение гарантии и исключение аварийных простоев. Применение неоригинальных манжет часто приводит к заклиниванию диска из-за разбухания резины, потере герметичности при перепадах температур или быстрому износу втулок. Заводской ремкомплект позволяет сохранить действующую гарантию на узел в целом и минимизировать время внеплановых остановок производства.

Где применяется и как выполняется замена

Ремкомплекты MATICA BV200 предназначены для обслуживания дисковых затворов, установленных в системах водоснабжения, отопления, пожаротушения, на линиях химических производств, в нефтегазовом секторе, металлургии, пищевой промышленности и на объектах энергетики. Универсальность конструкции позволяет выполнять ремонт как с демонтажем затвора, так и на месте эксплуатации.

Процесс замены выполняется штатным персоналом в соответствии с регламентом обслуживания:

• снимается нагрузка с привода, отсоединяется рукоятка, редуктор или пневмо-/электропривод (фланец ISO 5211);
• разбирается корпус затвора, извлекаются изношенные компоненты (манжета, втулки, уплотнительные кольца штока);
• устанавливаются новые детали из ремкомплекта.

Все работы проводятся быстро и не требуют сложной настройки, так как геометрия оригинальных запчастей идеально соответствует заводским допускам, а бесштифтовое соединение «шток-диск» исключает дополнительные операции по центрированию.

Выбирайте оригинальные ремкомплекты MATICA BV200 для планового ТО и оперативного ремонта — это экономически оправданный способ поддерживать надежность запорно-регулирующей арматуры без риска внезапных отказов и потерь рабочей среды.рования давления без риска внезапных отказов и потерь энергоносителя.
