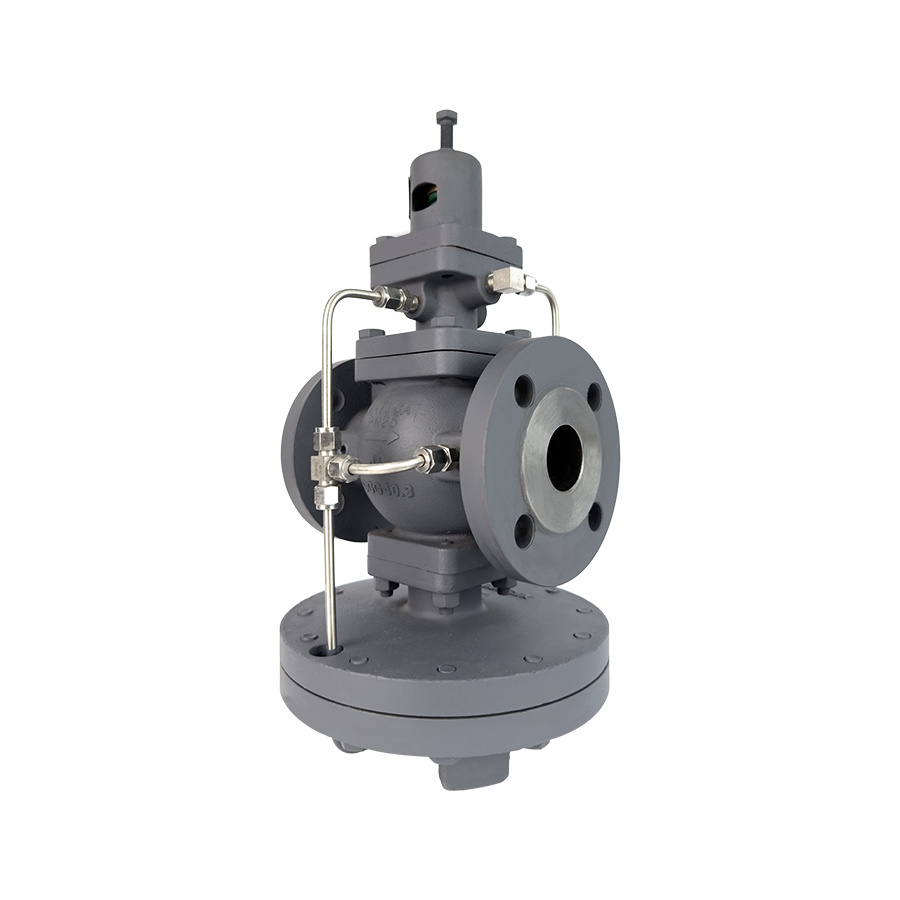

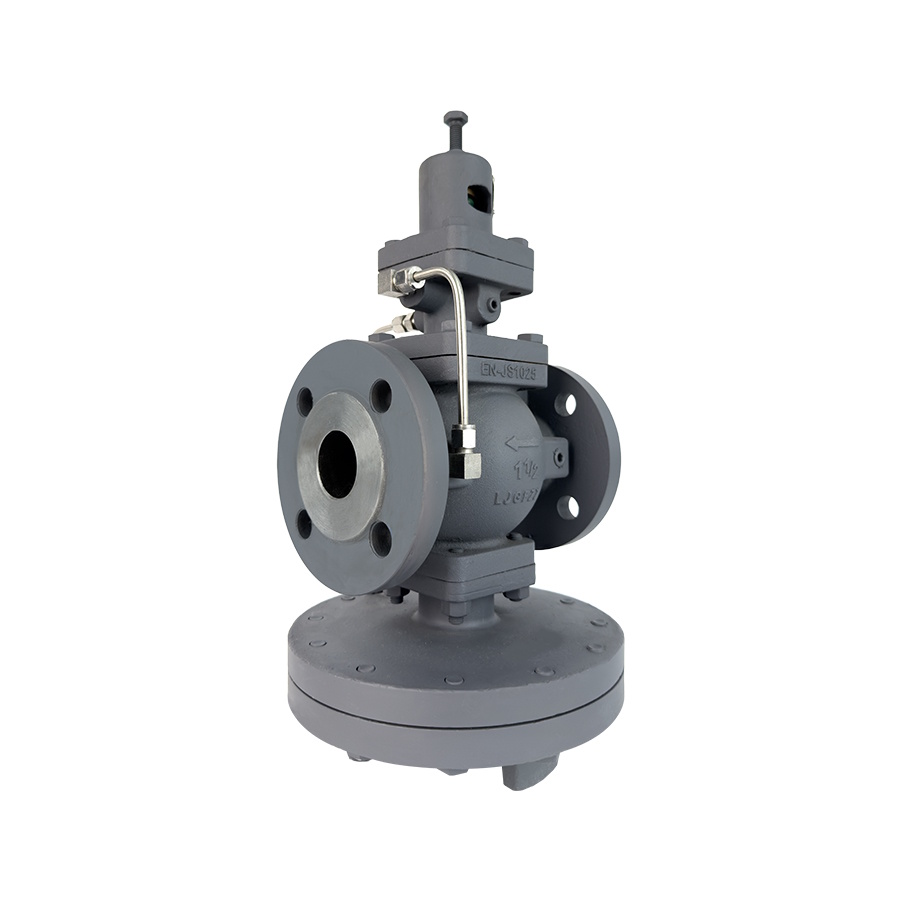

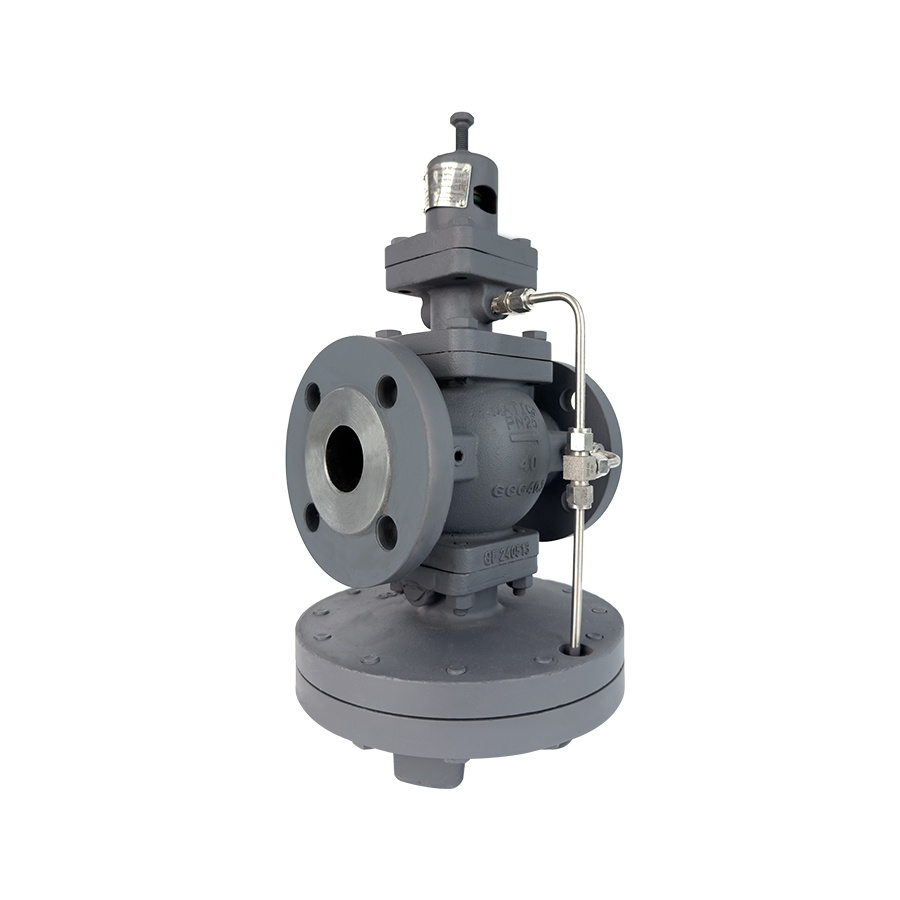

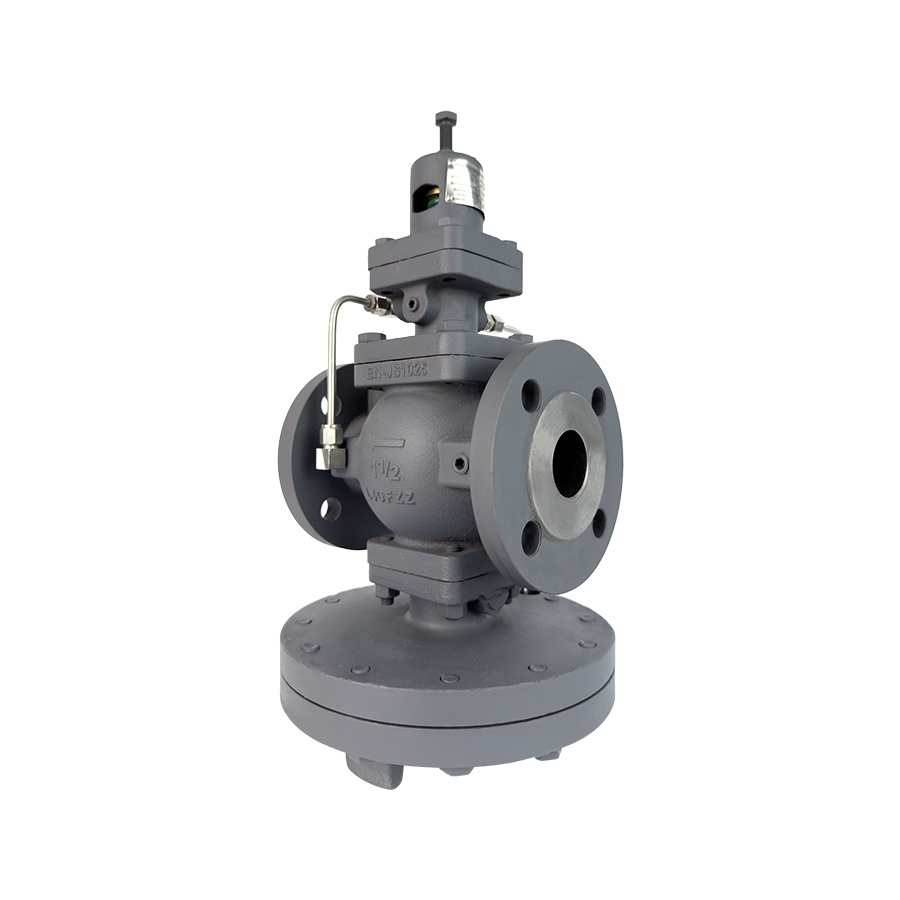

Редукционные клапаны MATICA VR300

Характеристики
Вид оборудования Редукционные клапаны
Серия MATICA VR300
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Редукционные клапаны MATICA VR300: Точный контроль давления – Стабильность ваших процессов!

Обеспечьте стабильность и эффективность работы ваших паровых систем с редукционными клапанами MATICA VR300 — эталоном качества в сегменте регулирующей арматуры для промышленных предприятий. Эта серия, наиболее востребованная в портфолио бренда MATICA, создана для точного и безотказного регулирования давления пара в широком спектре технологических процессов.

MATICA VR300 предназначены для установки на паропроводах с рабочим давлением до 2,5 МПа и температурой среды до +232°С. Благодаря точному шагу настройки в различных диапазонах (от 0,02…0,15 МПа до 1,3…1,7 МПа) вы получаете идеальный инструмент для поддержания заданных параметров давления после клапана, что напрямую влияет на качество продукции, безопасность и энергоэффективность вашего производства.

Конструктивное превосходство, гарантирующее долгий срок службы

Ключевые преимущества, которые выбирают профессионалы:

  • Высокая производительность и точность: Эффективное регулирование давления пара в линиях питания теплообменников, автоклавов, варочных котлов, сушильных барабанов, стерилизаторов, прессов и другого технологического оборудования.
  • Надежность и долгий срок службы: Конструкция, рассчитанная на годы стабильной работы. Комбинация износостойких материалов: корпус из высокопрочного чугуна с шаровидным графитом (GGG40) или стали (GS-C25, нержавеющие CF8/CF8M), седло и полусферический плунжер из нержавеющей стали, металлографитовая прокладка.
  • Защита от сбоев: Встроенный фильтр предотвращает попадание окалины и отложений, а нержавеющий пилотный клапан гарантирует точность работы управляющего механизма.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

  • Универсальность монтажа: Доступное исполнение с фланцевым соединением или трубной резьбой обеспечивает быструю и герметичную интеграцию в любой трубопровод. Возможна комплектация всем необходимым для монтажа (фланцы, прокладки, крепеж).
  • Оптимальное решение для стабильных нагрузок: Идеальны для систем с постоянным расходом пара, где требуется бесперебойное поддержание заданного редуцированного давления.

Доверяйте проверенному качеству от производителя

Выбирая редукционные клапаны MATICA VR300, вы инвестируете в бесперебойность своего производства, снижение эксплуатационных затрат и долгосрочную надежность паропроводных систем.

Закажите консультацию или расчет прямо сейчас! Наши специалисты помогут подобрать оптимальное исполнение клапана VR300 для ваших параметров среды и условий монтажа.

MATICA VR300: Держите давление под точным контролем..

Тип конструкции:редукционный клапан повышенной производительности
Диаметр номинальный, DN15–200
Давление номинальное PN, МПа1,6 / 2,5
Давление на входе P1, МПа0,1…2,0
Давление на выходе P2, МПаВысокопрочный чугун GGG40:
0,02…0,15 (желтая пружина)
0,05…0,9 (синяя пружина)
0,1…1,4 (зеленая пружина)

Сталь GS-C25, нерж. сталь CF8 или CF8M:
0,02…0,15 (желтая пружина)
0,05…0,9 (синяя пружина)
0,1…1,4 (зеленая пружина)
1,3…1,7 (черная пружина)
Минимальное дифференцируемое давлением, МПа0,05
Максимальный коэффициент понижения давления20:1
Максимальная температура рабочей среды Tmax, °С+232
Применение
для понижения давления в паровых и воздушных системах
Основные рабочие средыпар, воздух, газы
Присоединениефланцевое,
трубная резьба по запросу
Положение установкистрелка на корпусе клапана

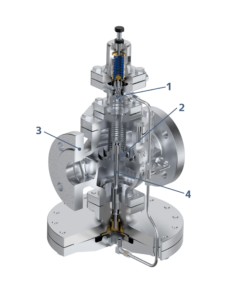

01 Материалы редукционных клапанов MATICA VR300



1. Пилотный клапан нерж. сталь AISI420, AISI431
2. Главный клапан нерж. сталь AISI420, AISI431
3. Корпусные детали высокопрочный чугун GGG40 (для DN 15-50),
сталь GS-C25 (WCB) (для DN 65-200),
нерж. сталь CF8 или CF8M
4. Шток нерж. сталь AISI431
02 Таблицы подбора редукционных клапанов MATICO VR300

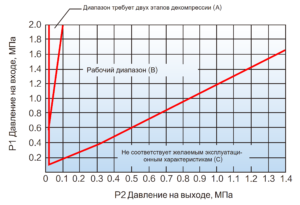

Алгоритм подбора редукционного клапана VR300 по номограмме

Методика выбора редукционного клапана по номограмме

Для корректного подбора типоразмера редукционной арматуры необходимо использовать номограмму, представленную выше. Алгоритм выбора основан на определении зоны пересечения рабочих параметров:

На номограмме найдите точку, соответствующую пересечению значений входного (P1) и редуцированного (P2) давления.

  • Зона (A) (Недостаточный перепад / риск кавитации): Эксплуатация в данном режиме не рекомендуется. Для обеспечения стабильной работы требуется реализовать двухступенчатую схему редуцирования. При монтаже такой схемы необходимо обеспечить технологический разрыв между клапанами не менее 3 метров для стабилизации потока.
  • Зона (B) (Рабочая область): Выбранное исполнение клапана гарантирует штатный режим работы с сохранением пропускной способности и точности поддержания давления.
  • Зона (C) (Зона запирания): Достижение максимальной производительности (100% пропускной способности) физически невозможно. Клапан будет работать на грани отсечки.

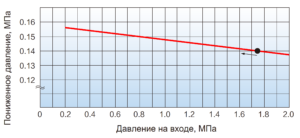

Пример настройки клапана VR300


Редуцированное давление установлено на уровне 0,14 Мпа при входном давлении 1,75 МПа.
График показывает изменение редуцированного давления при изменении входного давления от 0,2 до 2,0 МПа.

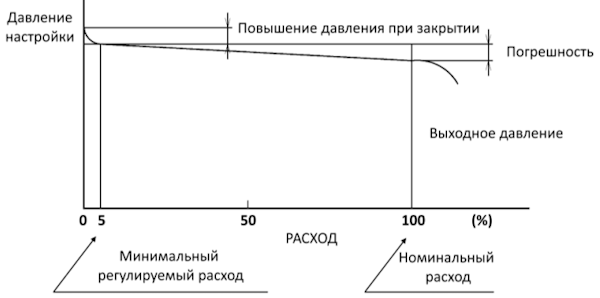

График расхода клапана VR300


Повышение давления при закрытии: не более 0,02 МПа
Неравномерность регулирования: не более 10% от установленного давления (Минимальное значение: 0,02 Мпа)


Таблица расхода редукционных клапанов VR300

P1
(МПа)
P2
(МПа)
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200
2.0 0.1-0.9 1260 1814 2746 3603 4737 8064 13608 17640 27216 28224 56700 58968
1 1232 1775 2687 3525 4634 7889 13330 17280 26661 27648 55543 57765
1.2 1136 1636 2477 3250 4273 7273 12290 15931 24580 25490 51208 53257
1.4 1012 1458 2207 2896 3808 6481 10952 14197 21904 22715 45633 47459
1.8 0.1-0.8 1140 1641 2485 3260 4286 7296 12312 15960 24624 25536 51300 53352
0.9 1113 1603 2426 3183 4185 7125 12039 15606 24078 24969 50162 52169
1 1067 1537 2327 3053 4014 6832 11544 14965 23089 23944 48102 50026
1.2 954 1374 2081 2730 3590 6111 10325 13385 20651 21416 43024 44745
1.4 803 1157 1751 2298 3021 5143 8690 11265 17380 18024 36210 37658
1.6 0.1-0.7 1020 1468 2223 2917 3835 6528 11016 14280 22032 22848 45900 47736
1 893 1286 1947 2554 3358 5716 9658 12520 19317 20033 40245 41855
1.3 664 956 1448 1900 2498 4253 7186 9315 14378 14905 29943 31141
1.4 0.1-0.6 900 1296 1962 2574 3384 5760 9720 12600 19440 20160 40500 42120
1 702 1011 1531 2009 2642 4497 7599 9851 15199 15762 31664 32931
1.1 620 893 1352 1773 2331 3969 6706 8694 13413 13910 27945 29062
1.2 0.1-0.5 780 1123 1700 2230 2932 4992 8424 10920 16848 17472 35100 36504
1 477 687 1040 1365 1795 3055 5162 6692 10325 10708 21512 22372
1.0 0.1-0.4 660 950 1438 1887 2481 4224 7128 9240 14256 14784 29700 30888
0.5 635 914 1385 1817 2388 4066 6870 8906 13740 14249 28626 29771
0.8 435 627 950 1246 1638 2789 4713 6109 9426 9775 19637 20423
0.9 0.1-0.4 600 864 1308 1716 2256 3840 6480 8400 12960 13440 27000 28080
0.5 551 793 1201 1576 2072 3528 5961 7728 11923 12364 24840 25833
0.7 413 595 901 1182 1554 2646 4471 5796 8942 9273 18630 19375
0.8 0.1-0.3 540 777 1177 1544 2030 3456 5832 7560 11664 12096 24300 25272
0.5 462 665 1007 1322 1738 2958 4998 6480 9997 10368 20828 21662
0.7 0.1-0.3 480 691 1046 1372 1804 3072 5184 6720 10368 10752 21600 22464
0.5 364 525 794 1042 1371 2333 3943 5111 7886 8178 16430 17087
0.6 0.1-0.2 420 604 915 1201 1579 2688 4536 5880 9072 9408 18900 19656
0.3 395 570 862 1132 1488 2533 4280 5549 8561 8878 17836 18550
0.5 248 357 541 710 934 1590 2686 3482 5373 5572 11195 11643
0.5 0.1-0.2 360 518 784 1029 1353 2304 3888 5040 7776 8064 16200 16848
0.3 308 443 671 881 1158 1972 3332 4320 6665 6912 13885 14441
0.4 228 329 498 653 859 1462 2471 3203 4943 5126 10298 10710
0.4 0.05-0.15 300 432 654 858 1128 1,920 3240 4200 6480 6720 13500 14040
0.3 206 297 450 591 777 1323 2235 2898 4471 4636 9315 9687
0.3 0.05-0.1 240 345 523 686 902 1536 2592 3360 5184 5376 10800 11232
0.2 182 262 397 521 685 1166 1971 2555 3943 4089 8215 8543
0.2 0.05 180 259 392 515 677 1152 1944 2520 3888 4032 8100 8424
0.1 154 221 335 440 579 986 1666 2160 3332 3456 6942 7220
0.1 0.05 91 131 198 260 342 583 985 1277 1971 2044 4107 4271

*Когда давление на входе превышает 0,7 МПа и коэффициент понижения давления превышает 10:1 рассчитайте скорректированное значение Cv на поправочный коэффициент C.

03 Выбор условного диаметра клапана редукционного MATICA VR300

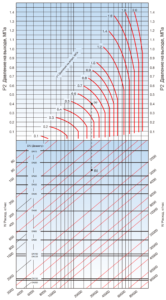

Диаграмма выбора условного диаметра редукционных клапанов VR300

Рассмотрим редукционный клапан со следующими параметрами:
Входное давление = 0,6 МПа
Редуцированное давление (P2) = 0,4 МПа
Расход = 600 кг/ч

Алгоритм подбора DN

1. Построение начальной точки
На номограмме (рабочей характеристике) редукционного клапана необходимо найти точку пересечения двух изобар:
Вертикальной линии, соответствующей P₁ = 0,6 МПа;
Горизонтальной линии, соответствующей P₂ = 0,4 МПа.
Обозначим полученную точку как A.

2. Определение рабочего расхода
Из точки A опускаем вертикаль вниз до пересечения с линией заданного расхода 600 кг/ч.
Найденную точку пересечения обозначим как B.

3. Интерпретация результата
Точка B попадает на участок номограммы, расположенный между двумя стандартными условными проходами:
DN20 (нижняя граница диапазона);
DN25 (верхняя граница диапазона).

4. Итоговое решение
Согласно правилам технической безопасности и нормам проектирования (обеспечение запаса пропускной способности и исключение работы клапана на предельных режимах), из двух возможных типоразмеров выбирается больший.

Вывод: требуемый условный проход клапана — DN25.
Примечание: выбор в пользу увеличенного прохода гарантирует устойчивую работу регулятора давления во всем диапазоне нагрузок и предотвращает эффект «залипания» или автоколебаний затвора при пиковых расходах.


Расчетная формула для выбора условного диаметра клапана VR300

Номинальный диаметр может быть определен путем расчета значения Cv для соответствующих эксплуатационных условий, как показано ниже.
 Формула для расчета значения Cv


W: Макс. расход пара [кг/ч]
P1: Входное давление [МПа (абс.)]
P2: Редуцированное давление [МПа (абс.)]
ΔP: P1 – P2 [МПа]
k: 1 + 0.0013 × {темп. перегретого пара [°C] – темп. насыщенного пара [°C]}

Таблица номинальных значений Cv

DN 15 20 25 32 40 50 65 80 100 125 150 200
Номинальное значение Cv 5 7,2 10,9 14,3 18,8 32 54 70 108 112 225 234
Настройка на 0,01 МПа 2,5 3,6 5,4 7,1 9,4 16 27 35 54 х х х

Пример расчета расхода для редукционного клапана VR300
Расход редукционного клапана рассчитывается при следующих условиях:
Условный проход: DN15
Среда: насыщенный пар
Давление на входе: 0.6 МПа
Редуцированное давление: 0.4 МПа
При P1 = 0.7 [МПа абс.] и P2 = 0.5 [МПа абс.] определяется, что коэффициент расхода Cv для размера DN15 равен 5.
Для дальнейшего расчета используется следующая формула:


Обеспечьте запас безопасности в пределах 80–90 %.

04 Запасные части и обслуживание редукционных клапанов VR300

Ремонтные комплекты VR300

Для ремонта клапанов серии VR300 предусмотрены следующие ремонтные комплекты:

DN, мм Наименование Код
15 Ремкомплект «плунжер-седло» SP6.7.8.VR300.015
20 Ремкомплект «плунжер-седло» SP6.7.8.VR300.020
25 Ремкомплект «плунжер-седло» SP6.7.8.VR300.025
32 Ремкомплект «плунжер-седло» SP6.7.8.VR300.032
40 Ремкомплект «плунжер-седло» SP6.7.8.VR300.040
50 Ремкомплект «плунжер-седло» SP6.7.8.VR300.050
65 Ремкомплект «плунжер-седло» SP6.7.8.VR300.065
80 Ремкомплект «плунжер-седло» SP6.7.8.VR300.080
100 Ремкомплект «плунжер-седло» SP6.7.8.VR300.100
125 Ремкомплект «плунжер-седло» SP6.7.8.VR300.125
150 Ремкомплект «плунжер-седло» SP6.7.8.VR300.150
200 Ремкомплект «плунжер-седло» SP6.7.8.VR300.200
15 Ремкомплект «комплект мембран» SP12.23.VR300.015
20 Ремкомплект «комплект мембран» SP12.23.VR300.020
25 Ремкомплект «комплект мембран» SP12.23.VR300.025
32 Ремкомплект «комплект мембран» SP12.23.VR300.032
40 Ремкомплект «комплект мембран» SP12.23.VR300.040
50 Ремкомплект «комплект мембран» SP12.23.VR300.050
65 Ремкомплект «комплект мембран» SP12.23.VR300.065
80 Ремкомплект «комплект мембран» SP12.23.VR300.080
100 Ремкомплект «комплект мембран» SP12.23.VR300.100
125 Ремкомплект «комплект мембран» SP12.23.VR300.125
150 Ремкомплект «комплект мембран» SP12.23.VR300.150
200 Ремкомплект «комплект мембран» SP12.23.VR300.200
15-200 Ремкомплект «пилотный клапан» SP17.18.VR300.15-200

Примечание: для заказа других деталей обратитесь за решением к специализированному дилеру или на завод-изготовитель.


Обслуживание редукционных клапанов VR300

РАЗБОРКА
Перед разборкой клапана убедитесь, что запорные клапаны на входе и выходе редукционного клапана закрыты, а внутреннее давление и конденсат полностью удалены.

1 Пилотный клапан
Слегка ослабьте стопорную гайку [28] и поверните регулировочный винт [27] против часовой стрелки для ослабления пружины [24] (полное снятие нагрузки).
Отверните болт [37] пружинной камеры [3]. Снимите пружинную камеру, пружину, верхнюю тарелку [25], нижнюю тарелку [26] и пилотную мембрану [23].
Снимите седло пилотного клапана [18] (шестигранная часть в центре пилотного корпуса [2]) с помощью кольцевого ключа или торцевой головки (размер 22), после чего извлеките весь пилотный узел.
2 Основной клапан
Для типоразмеров DN 15-125: Отсоедините трубку A [34] от штуцера A [30] или тройника [33].
Для типоразмеров DN 15-DN 40: отверните болт [38] пилотного корпуса [2]. Снимите пилотный корпус с основного корпуса [1]. Извлеките тарелку [14], сетчатый фильтр [15], пружину [13] и основной клапан [6].
Для типоразмеров DN 50-DN 125: отверните болт [44] дистанционной втулки [54], снимите втулку с основного корпуса [1], пружину [13] и весь узел основного клапана ([6], [9], [50] и [51]). (Для DN 50: пружину [13] и основной клапан [6]).
3 Главная мембрана
Отсоедините трубку C [36] от тройника [33].
Отверните болт [41] нижнего мембранного корпуса [5]. Снимите нижний мембранный корпус, главную мембрану [12], держатель [11] и шток [9] (для DN 65-DN 125: адаптер [52] и держатель [11]).

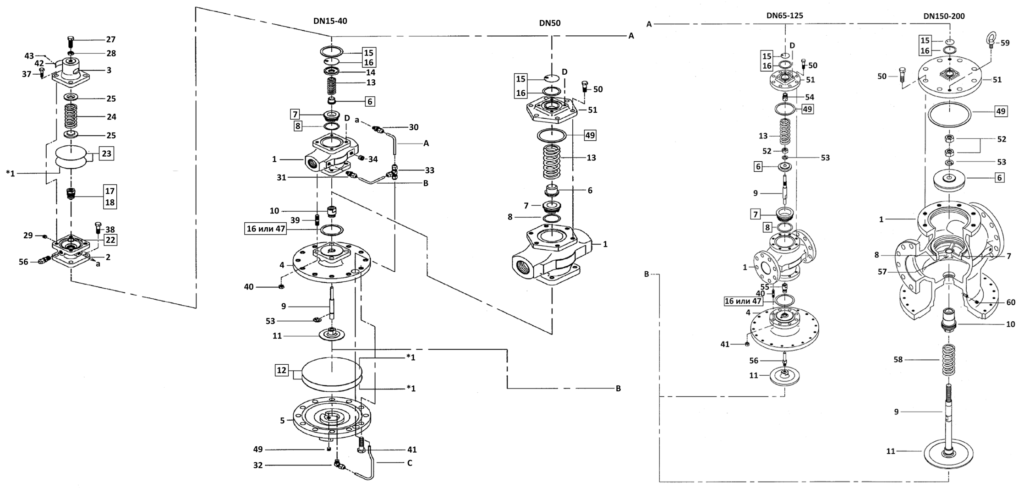

СБОРОЧНАЯ СХЕМА

Деталь   Деталь   Деталь
1 Корпус 19 Пробка 40 Шпилька
2 Корпус пилотной камеры 22 Прокладка 41 Болт / гайка
3 Верхняя камера 23 Диафрагма 42 Табличка
4 Корпус главной камеры 24 Настроечная пружина 43 Заклепка
5 Корпус главной камеры 25 Упорная шайба 47 Прокладка
6 Основной клапан 26 Упорная шайба 49 Прокладка
7 Седло клапана 27 Настроечный болт 50 Болт
8 Прокладка 28 Гайка 51 Крышка
9 Шток 30 Штуцер 52 Гайка
10 Плунжер клапана 31 Штуцер 53 Стопор
11 Тарелка 32 Штуцер 54 Направляющая штока
12 Диафрагма 33 Тройник 55 Направляющая штока
13 Пружина A Трубка 56 Штуцер
14 Опора пружины B Трубка 57 Направляющая
15 Фильтр С Трубка 58 Пружина
16 Прокладка 37 Болт 59 Проушина
17 Корпус пилотного клапана 38 Болт 60 Пробка
18 Пилотный клапан 39 Шпилька

Сборка узла от нижнего фланца до верхней части производится, как показано на рисунках:

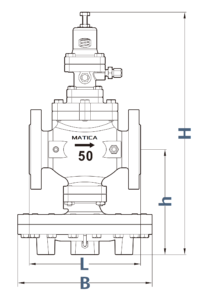

01 Размеры редукционного клапана MATICA VR300 фланцевый тип

DN, мм. L, мм. H, мм. h, мм. B, мм. Вес, кг.
15 150 398 170 200 15,5
20 150 398 170 200 16,0
25 160 404 175 226 21,0
32 180 434 192 226 24,0
40 200 434 192 226 24,5
50 230 498 216 276 36,0
65 290 552 251 352 64,5
80 310 572 264 352 71,5
100 350 658 321 401 111,0
125 400 658 321 401 115,0
150 480 814 414 502 234,0
200 600 814 414 502 242,0
1 2 3 4 5 6 7 8  9 10
VR 3 3 4 DN 100 1,6 0,1…1,4 232 3 (В)
1. Обозначение типа
VRклапан редукционный
2. Маркировка серии
3повышенной производительности
3. Материал корпуса
2высокопрочный чугун GGG40 (для DN от 15 до 50 мм)
3сталь GS-C25 (WCB) (для DN от 65 до 200 мм)
4нержавеющая сталь CF8
5нержавеющая сталь CF8M
9специальные стали и сплавы
4. Материал деталей
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9специальные стали и сплавы
5. Диаметр условный DN, мм
15-20015-200 мм (DN более 100 мм по запросу)
6. Давление номинальное PN, МПа
1,61,6 МПа
2,52,5 МПа
7. Диапазон настройки выходного давления ΔP, МПа
0,02…0,150,02…0,15 МПа (желтая пружина)
0,05…0,90,05…0,9 МПа (синяя пружина)
0,1…1,40,1…1,4 МПа (зеленая пружина)
1,3…1,71,3…1,7 МПа (черная пружина по запросу)
8. Максимальная температура Tmax, °C
232232°C
9. Тип присоединения
1трубная резьба (по запросу)
3фланцевое
10. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение

Редукционные клапаны с главной мембраной MATICA VR300 характеризуются следующими достоинствами:

  • Высокий уровень надежности как результат комплекса конструктивных и технологических решений;
  • Значительный срок службы;
  • Высокий коэффициент понижения давления – 20:1;
  • Высокоточная настройка параметров работы (0,05 МПа) с использованием набора различных пружин;
  • Низкая трудоемкость монтажа на трубопроводе;
  • Гарантия 12 месяцев со дня ввода изделия в эксплуатацию.

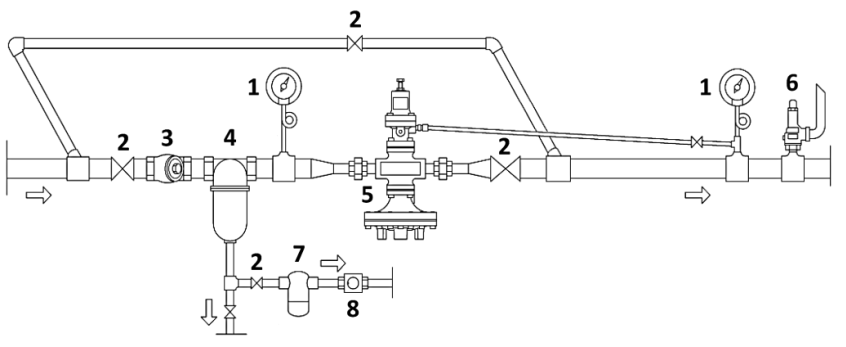

Схема монтажа клапана MATICA RV300

1. Манометр5. Редукционный клапан VR300
2. Запорный клапан CV3006. Предохранительный клапан PV300, 400
3. Фильтр FV3007. Конденсатоотводчик ST200, 300, 400
4. Сепаратор SZ1008. Смотровое стекло WB300

ВНИМАНИЕ!!!

Для уточнения специфики монтажа и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

Позвонить
