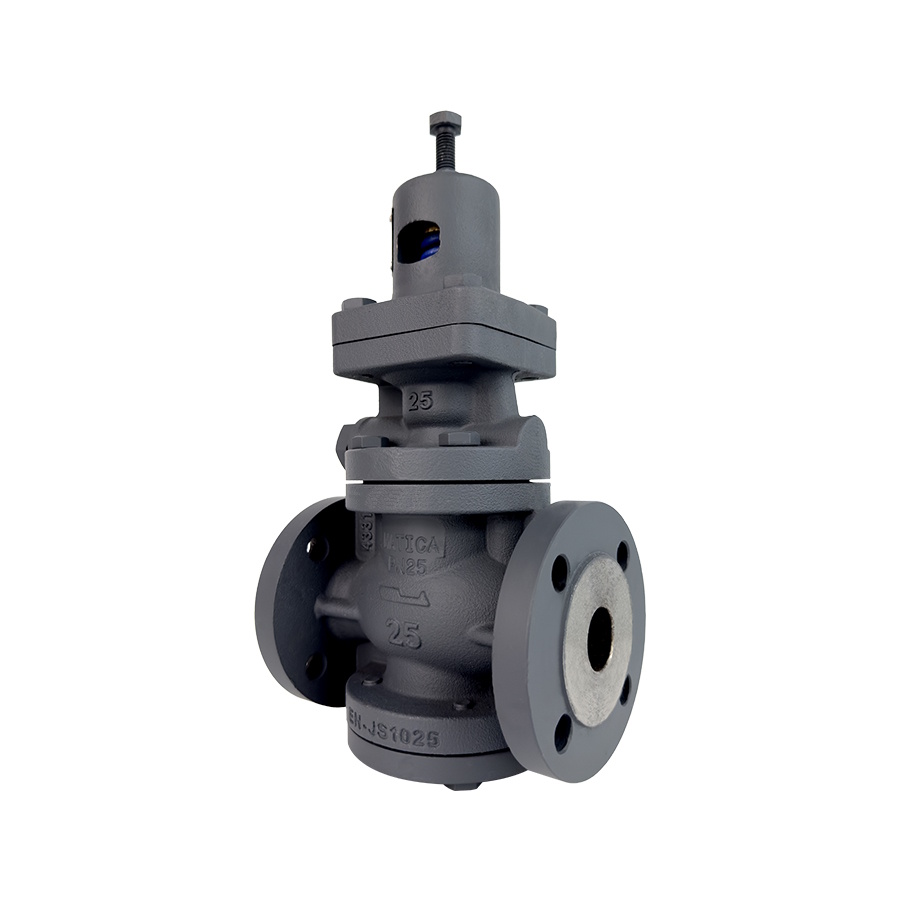

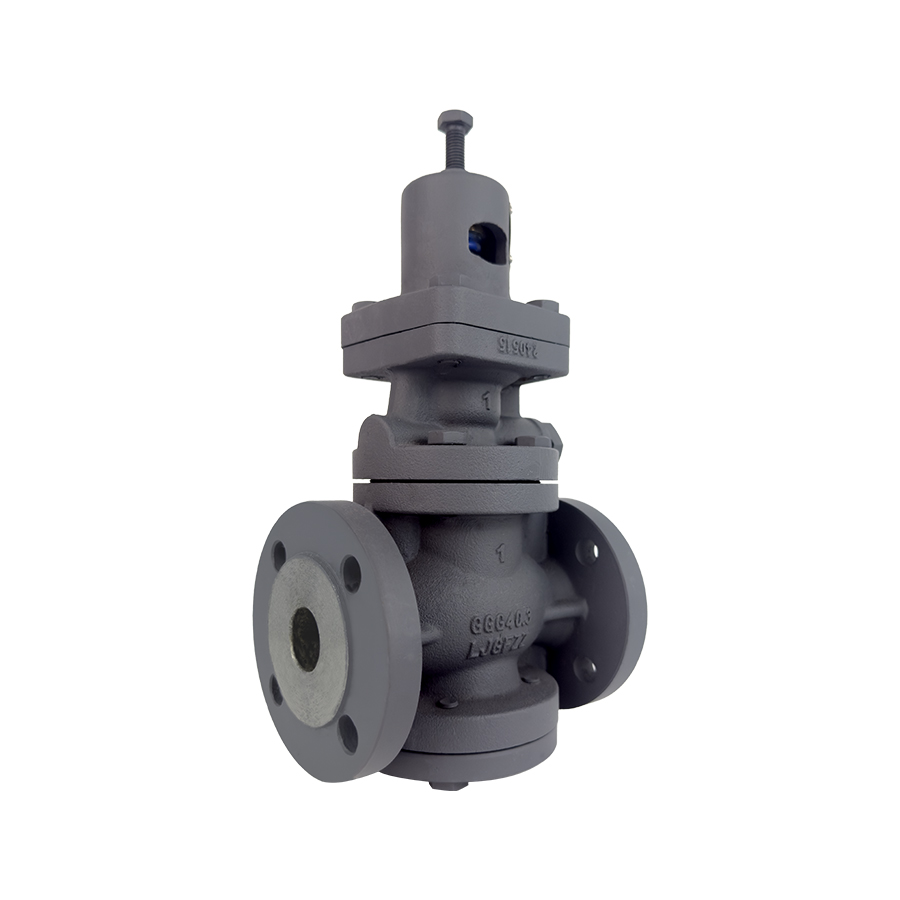

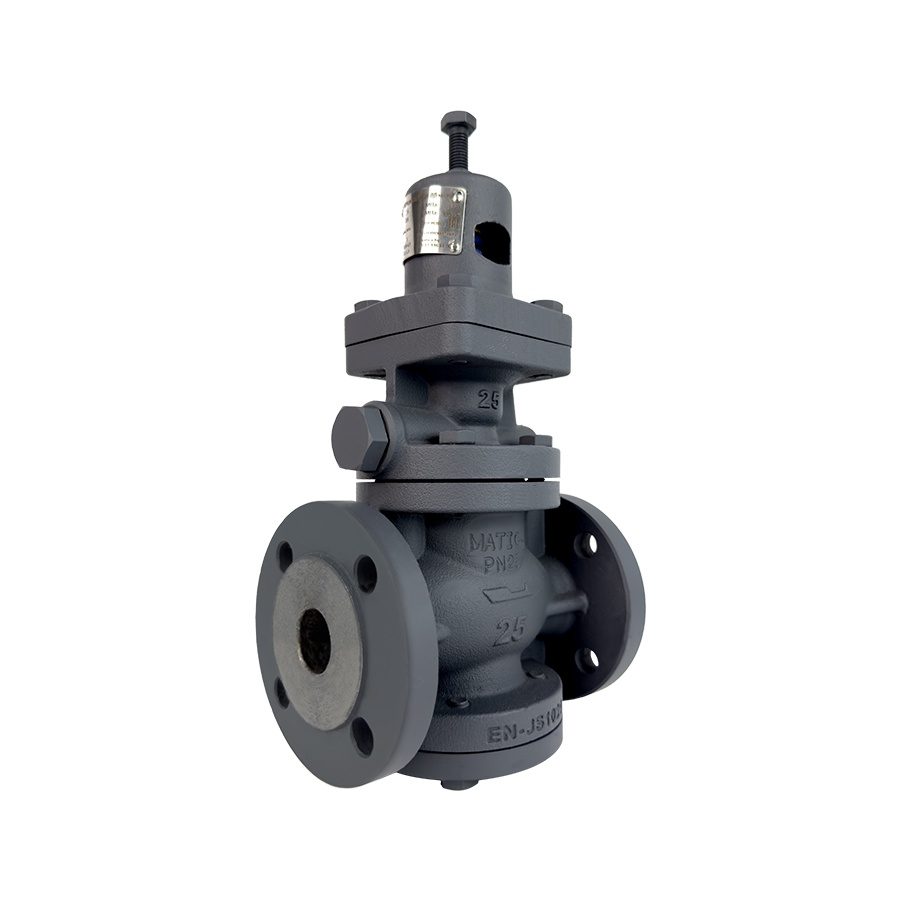

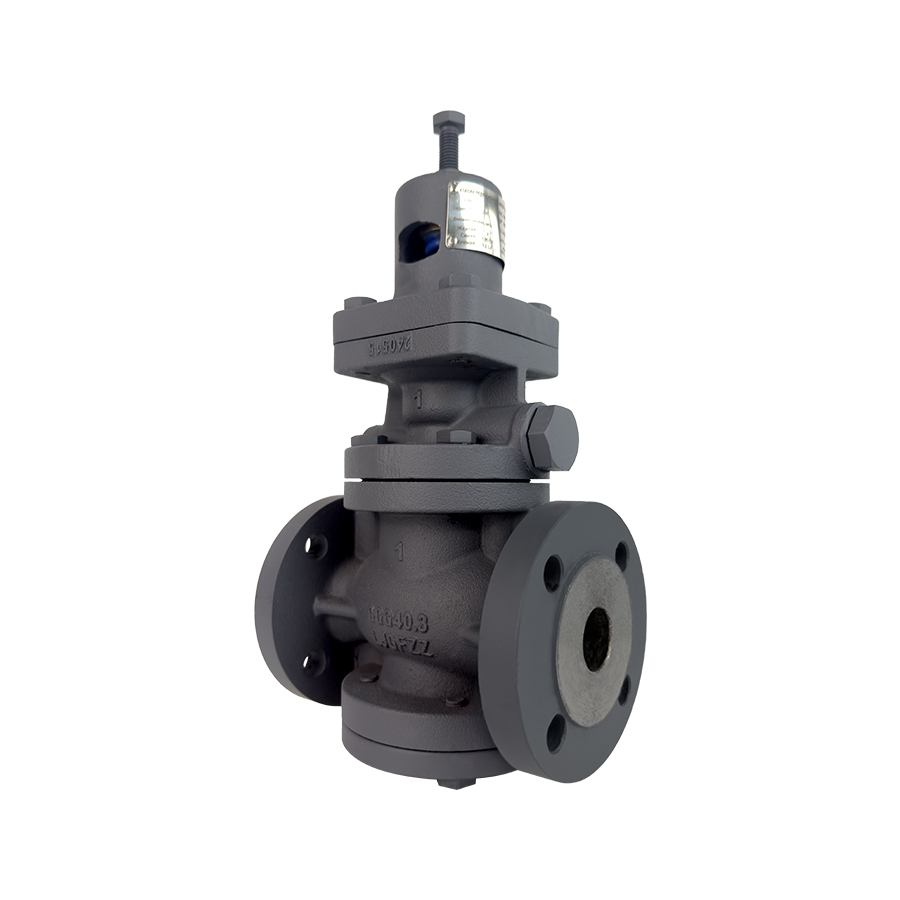

Редукционные клапаны MATICA VR200

Характеристики
Вид оборудования Редукционные клапаны
Серия MATICA VR200
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Редукционные клапаны MATICA VR200: Надежное регулирование давления для бесперебойных технологических процессов!

Обеспечьте стабильность и эффективность работы ваших паровых систем с редукционными клапанами MATICA VR200 — эталоном качества в сегменте регулирующей арматуры для промышленных предприятий. Эта серия, наиболее востребованная в портфолио бренда MATICA, создана для точного и безотказного регулирования давления пара в широком спектре технологических процессов.

Клапаны VR200 предназначены для установки на паропроводах с рабочим давлением до 2,5 МПа и температурой среды до +220°С. Благодаря точному шагу настройки в различных диапазонах (от 0,05 МПа до 1,4 МПа) вы получаете идеальный инструмент для поддержания заданных параметров давления после клапана, что напрямую влияет на качество продукции, безопасность и энергоэффективность вашего производства.

Ключевые преимущества, которые выбирают профессионалы

Высокая производительность и точность: Эффективное регулирование давления пара в линиях питания теплообменников, автоклавов, варочных котлов, сушильных барабанов, стерилизаторов и другого технологического оборудования.

Надежность и долгий срок службы: Конструкция, рассчитанная на годы стабильной работы. Комбинация износостойких материалов: корпус из высокопрочного чугуна с шаровидным графитом (GGG40) или стали, седло и полусферический плунжер из нержавеющей стали, металлографитовая прокладка.

Конструктивное превосходство, гарантирующее долгий срок службы

Защита от сбоев: Встроенный фильтр предотвращает попадание окалины и отложений, а нержавеющий пилотный клапан гарантирует точность работы управляющего механизма.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

Универсальность монтажа: Доступное исполнение с фланцевым соединением или трубной резьбой обеспечивает быструю и герметичную интеграцию в любой трубопровод. Возможна комплектация всем необходимым для монтажа (фланцы, прокладки, крепеж).

Оптимальное решение для стабильных нагрузок: Идеальны для систем с постоянным расходом пара, где требуется бесперебойное поддержание заданного давления.

Доверяйте проверенному качеству от производителя

Выбирая редукционные клапаны MATICA VR200, вы инвестируете в бесперебойность своего производства, снижение эксплуатационных затрат и долгосрочную надежность паропроводных систем.

Закажите консультацию или расчет прямо сейчас! Наши специалисты помогут подобрать оптимальное исполнение клапана VR200 для ваших параметров среды и условий монтажа.

MATICA VR200: Держите давление под точным контролем.

Тип конструкцииредукционный клапан стандартной производительности
Диаметр условный DN, мм15–100 (15, 20 по запросу)
Давление номинальное PN, МПа1,6 / 2,5
Давление на входе P1, МПа0,1…1,6 МПа
Давление на выходе P2, МПа0,05…0,9 (синяя пружина)
0,1…1,4 (зеленая пружина)
Минимальное дифференцируемое давлением, МПа0,05
Максимальный коэффициент понижения давления20:1
Максимальная температура рабочей среды Tmax, °С+220
Применениедля понижения давления в паровых и воздушных системах
Основные рабочие средыпар, воздух, газы
Присоединениефланцевое,
трубная резьба по запросу
Положение установкистрелка на корпусе клапана

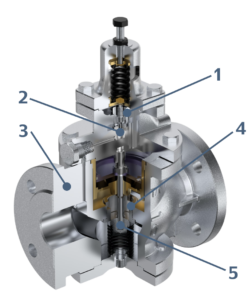

01 Материалы редукционных клапанов MATICA VR200

1. Седло пилотного клапана нерж. сталь AISI431
2. Пилотный клапан нерж. сталь AISI420
3. Корпусные детали высокопрочный чугун GGG40 (для DN 15-50),
сталь GS-C25 (WCB) (для DN 65-100),
нерж. сталь CF8 или CF8M
4. Седло главного клапана нерж. сталь AISI431
5. Главный клапан нерж. сталь AISI420
02 Таблицы подбора редукционных клапанов MATICA VR200

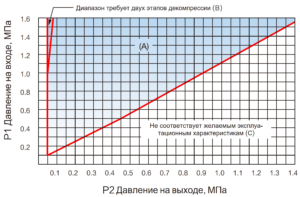

Зона работы клапанов VR200

Обращайтесь к таблице выбора, чтобы выбрать наиболее подходящий редукционный клапан. Найдите точку пересечения входного давления (P1) и пониженного давления (P2).

  • Диапазон (A) означает что, редукционный клапан будет исправно работать.
  • Диапазон (B) свидетельствует, что необходимо снижать давление два этапа (использовать 2 клапана).
  • Диапазон (C) показывает, что максимальная производительность не может быть достигнута.

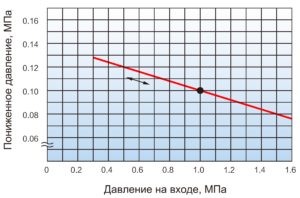

Пример настройки клапана VR200

Пониженное давление установлено на 0,1 МПа, когда входное давление составляет 1,0 МПа. Диаграмма показывает изменение пониженного давления при изменении входного давления от 0,3 до 1,6 МПа.


Таблица расхода редукционных клапанов VR200

кг/час

P1
(МПа)
P2
(МПа)
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
1.0 0.05* 92 212 369 600 831 1478 2310 3326 5913
0.1-0.4 132 303 528 858 1188 2112 3300 4752 8448
0.5 127 292 508 825 1143 2033 3176 4574 8132
0.6 116 268 467 760 1052 1871 2923 4210 7484
0.7 104 239 416 676 936 1664 2601 3745 6659
0.8 87 200 348 566 784 1394 2179 3137 5578
0.9 63 145 252 410 568 1010 1578 2273 4042
0.9 0.1-0.4 120 276 480 780 1080 1920 3000 4320 7680
0.5 110 253 441 716 992 1764 2756 3969 7056
0.6 98 226 393 639 885 1574 2460 3543 6299
0.7 82 290 330 537 744 1323 2067 2976 5292
0.8 60 138 240 390 540 961 1501 2162 3844
 0.8 0.1-0.3 108 248 432 702 972 1728 2700 3888 6912
0.4 103 237 412 670 928 1650 2578 3712 6600
0.5 92 212 369 600 832 1479 2311 3328 5916
0.6 77 179 311 506 701 1247 1949 2806 4989
0.7 56 130 227 369 511 909 1420 2045 3636
0.7 0.1-0.3 96 220 384 624 864 1536 2400 3456 6144
0.4 86 197 344 559 774 1377 2151 3098 5508
0.5 72 167 291 474 656 1166 1823 2625 4667
0.6 53 122 213 346 480 854 1334 1921 3416
0.6 0.1-0.2 84 193 336 546 756 1344 2100 3024 5376
0.3 79 182 316 514 712 1266 1979 2850 5067
0.4 67 155 270 438 607 1080 1687 2430 4321
0.5 49 114 198 322 447 795 1242 1788 3180
0.5 0.1-0.2 72 165 288 468 648 1152 1800 2592 4608
0.3 61 141 246 400 554 986 1540 2218 3944
0.4 45 105 182 297 411 731 1142 1645 2925
 0.4 0.1 60 138 240 390 540 960 1500 2160 3840
0.2 55 126 220 358 496 882 1378 1984 3528
0.3 41 95 165 268 372 661 1033 1488 2646
 0.3 0.1 48 110 192 312 432 768 1200 1728 3072
0.2 36 83 145 237 328 583 911 1312 2333
0.2 0.1 30 70 123 200 277 493 770 1109 1972
0.1 0.05 18 41 72 118 164 291 455 656 1166
03 Выбор условного диаметра редукционных клапанов MATICA VR200

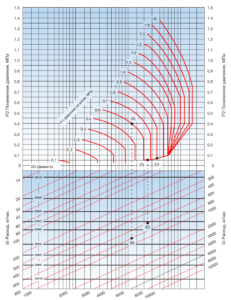

Диаграмма выбора условного диаметра редукционных клапанов VR200

Пример 1
Возьмем редукционный клапан с давлением на входе (P1) 0,6 МПа, редуцированным давлением (P2) 0,4 МПа и расходом 800 кг/ч. При определении номинального размера найдите точку пересечения (A) давления на входе 0,6 МПа и редуцированного давления 0,4 МПа. От точки (A) двигайтесь вертикально вниз до пересечения с расходом 800 кг/ч и обозначьте эту точку как (B). Точка (B) находится между номинальными размерами 40 и 50. Выберите больший номинальный размер — в данном примере это номинальный размер 50.

Пример 2
Возьмем редукционный клапан с давлением на
входе (P1) 0,8 МПа, редуцированным давлением
(P2) 0,05 МПа и расходом 600 кг/ч. При определении номинального размера найдите точку пересечения (C) давления на входе 0,8 МПа и редуцированного давления 0,07 МПа. От точки (C) двигайтесь по линии предела понижения давления до точки (D), которая соответствует редуцированному давлению 0,05 МПа. От точки (D) двигайтесь вертикально вниз до пересечения с расходом 600 кг/ч и обозначьте эту точку как (E). Точка (E) находится между номинальными размерами 32 и 40. Выберите больший номинальный размер — в данном примере это номинальный размер 40.

* Примите коэффициент запаса равным 80-90%.
** Для подбора предохранительного клапана, при
необходимости, проконсультируйтесь, пожалуйста со специалистом.


Расчетная формула для выбора условного диаметра клапана VR200

Номинальный диаметр может быть определен путем расчета значения Cv для соответствующих эксплуатационных условий, как показано ниже.

Формула для расчета значения Cv


W: Макс. расход пара [кг/ч]
P1: Входное давление [МПа (абс.)]
P2: Редуцированное давление [МПа (абс.)]
ΔP: P1 – P2 [МПа]
k: 1 + 0.0013 × {темп. перегретого пара [°C] – темп. насыщенного пара [°C]}

Таблица номинальных значений Cv
(значение Cv при поправочном коэффициенте C = 1)

DN 15 20 25 32 40 50 65 80 100
Cv 1 2,3 4 6,5 9 16 25 36 64

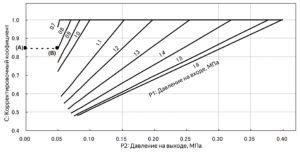

Корректировка номинального значения Cv
Если входное давление превышает 0,7 МПа, а редуцированное давление составляет 0,4 МПа или менее, определите соответствующий поправочный коэффициент C по приведенному ниже графику, умножьте номинальное значение Cv на этот коэффициент, чтобы получить скорректированное значение Cv.

Рассмотрим редукционный клапан с входным давлением 0,8 МПа и редуцированным давлением 0,05 МПа. Найдите точку пересечения (A) для этих давлений на левой номограмме, затем проведите от нее горизонтальную линию влево до точки (B), которая указывает на поправочный коэффициент 0,85.

Для номинального диаметра DN25 скорректированное значение Cv будет рассчитано следующим образом: 4 (номинальное значение Cv) × 0,85 (поправочный коэффициент) = 3,4

04 Запасные части и обслуживание редукционных клапанов VR200

Ремонтные комплекты VR200

Для ремонта клапанов серии VR200 предусмотрены следующие ремонтные комплекты:

DN, мм Наименование Код
15 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.015
20 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.020
25 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.025
32 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.032
40 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.040
50 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.050
65 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.065
80 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.080
100 Ремкомплект «плунжер-седло» SP11.12.25.26.27.VR200.100
15-200 Ремкомплект «мембрана универсальная» SP5.VR200.15-200
15-200 Ремкомплект «пилотный клапан» SP19.20.24.VR200.15-200
15-200 Ремкомплект «фильтр» SP28.30.VR200.015-200
15 Ремкомплект «кольцо поршня» SP16.VR200.015
20 Ремкомплект «кольцо поршня» SP16.VR200.020
25 Ремкомплект «кольцо поршня» SP16.VR200.025
32 Ремкомплект «кольцо поршня» SP16.VR200.032
40 Ремкомплект «кольцо поршня» SP16.VR200.040
50 Ремкомплект «кольцо поршня» SP16.VR200.050
65 Ремкомплект «кольцо поршня» SP16.VR200.065
80 Ремкомплект «кольцо поршня» SP16.VR200.080
100 Ремкомплект «кольцо поршня» SP16.VR200.100

Примечание: для заказа других деталей обратитесь за решением к специализированному дилеру или на завод-изготовитель.


Обслуживание редукционных клапанов VR200

РАЗБОРКА
Перед разборкой клапана убедитесь, что запорные клапаны на входе и выходе редукционного клапана закрыты, а внутреннее давление и конденсат полностью удалены.

1 Управляющий (пилотный) клапан
Ослабьте стопорную гайку [10] и поверните регулировочный винт [9], чтобы ослабить пружину [8] (снять нагрузку). Для модели с рукояткой поворачивайте рукоятку против часовой стрелки с нажатием вниз, чтобы перевести настроечную пружину в свободное положение.
Снимите болт [33] пружинной камеры [4]. Снимите пружинную камеру, пружину, верхнюю тарелку пружины [6], нижнюю тарелку пружины [7] и диафрагму [5]. Для модели с рукояткой снимите рукоятку и пружинную камеру как одно целое, так как они не разбираются отдельно.
Снимите узел управляющего клапана [19], [20] с помощью кольцевого гаечного ключа или трещоточного ключа (размер 22).
2 Поршень
Снимите болты [34] верхней крышки [2] и саму крышку. Извлеките шток [18], затем снимите поршневое кольцо [16] и внутреннее кольцо [17].
3 Основной клапан
Снимите болты [35] нижней крышки [3]. Снимите нижнюю крышку, пружину основного клапана [13] и основной клапан [11].

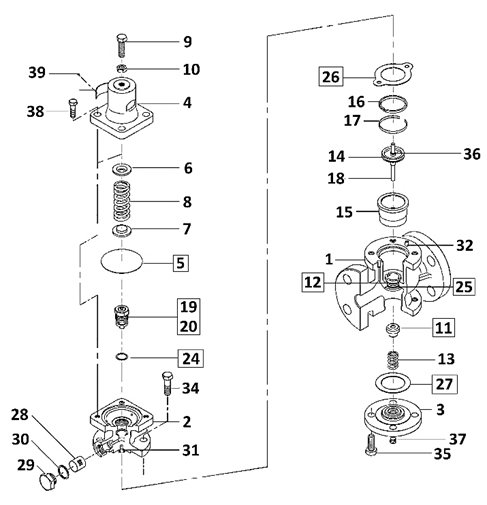

СБОРОЧНАЯ СХЕМА
Сборка узла от нижнего фланца до верхней части производится, как показано на рисунке.

Деталь Деталь
1 Корпус 19 Корпус пилотного клапана
2 Нижняя камера 20 Пилотный клапан
3 Нижний фланец 24 Прокладка
4 Верхняя камера 25 Прокладка
5 Диафрагма 26 Прокладка
6 Упорная шайба 27 Прокладка
7 Упорная шайба 28 Фильтр
8 Настроечная пружина 29 Пробка
9 Настроечный болт 30 Прокладка
10 Гайка 31 Втулка
11 Основной клапан 32 Штифт
12 Седло клапана 34 Болт
13 Пружина 35 Болт
14 Поршень 36 Стопорное кольцо
15 Цилиндр 37 Пробка
16 Кольцо поршня 38 Болт
17 Стопорное кольцо 39 Табличка
18 Шток

Детали, отмеченные на схеме рамкой, являются расходными материалами. Пожалуйста, свяжитесь с нами для приобретения этих расходных запасных частей.
Примечание (*): Нанесите жидкий герметик SOLVEST 110 или любой другой качественный герметик, предназначенный для фланцевых соединений, устойчивый к высокой температуре и пару, на уплотнительную поверхность в нижней части диафрагмы и на верхнюю крышку.

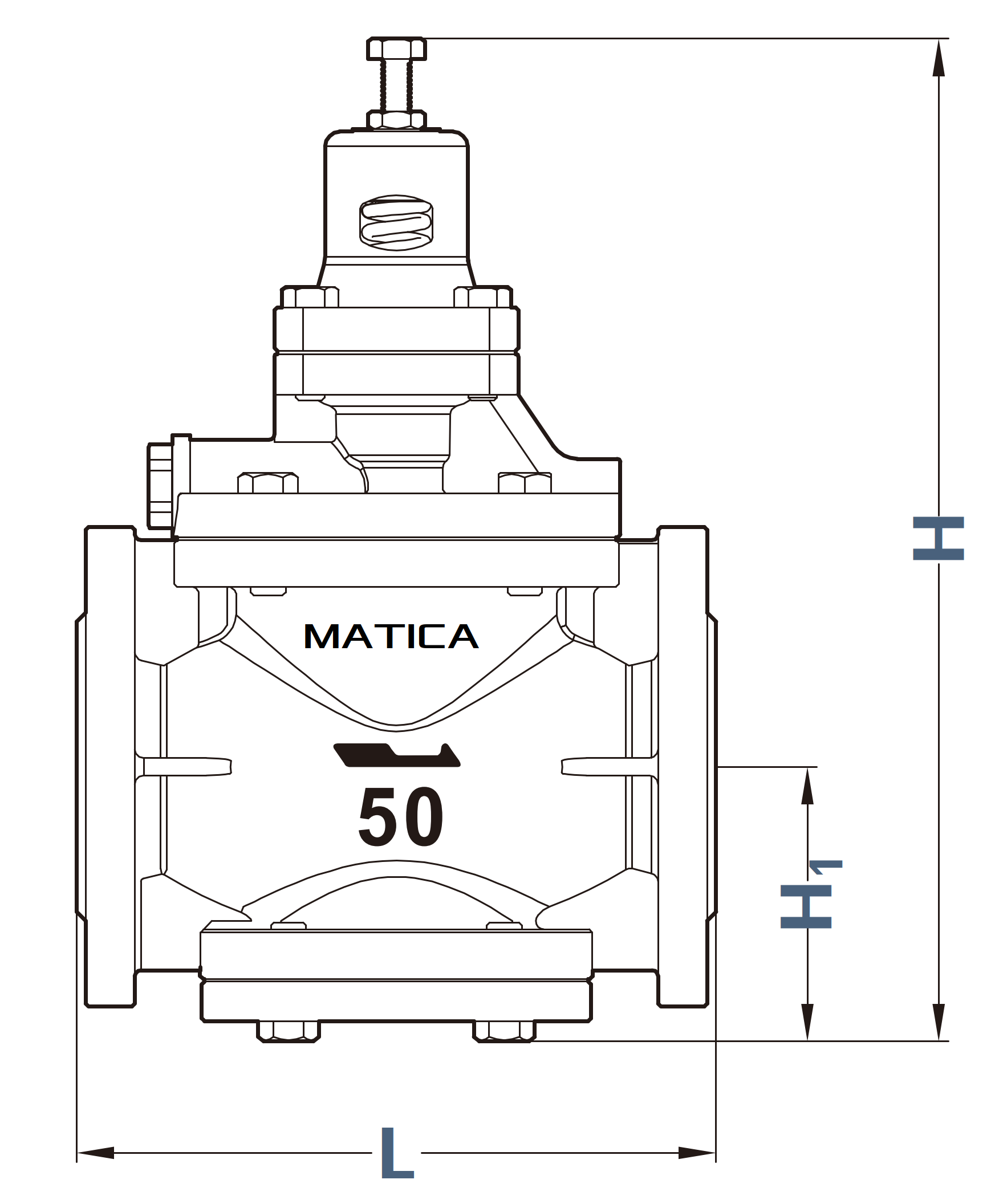

Фланцевый тип

DN, мм.L, мм.H, мм.H1, мм.Вес, кг.
15150285648,0
20150285648,5
251603006710,0
321803238214,0
402003238214,5
502303479320,0
6529035710030,0
8031040412235,0
10035045014452,0
1 2 3 4 5 6 7 8  9 10
VR 2 2 4 DN 32 2,5 0,05…0,9 220 3 (В)
1. Обозначение типа
VRклапан редукционный
2. Маркировка серии
2стандартной производительности
3. Материал корпуса
2высокопрочный чугун GGG40 (для DN 15-50)
3сталь GS-C25 (для DN 65-100)
4нержавеющая сталь CF8
5нержавеющая сталь CF8M
9специальные стали и сплавы
4. Материал деталей
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9специальные стали и сплавы
5. Диаметр условный DN, мм
15-10015-100 мм (DN 15, 20 мм по запросу)
6. Давление номинальное PN, МПа
1,61,6 МПа
2,52,5 МПа
7. Диапазон настройки выходного давления ΔP, МПа
0,05…0,90,05…0,9 МПа (синяя пружина)
0,1…1,40,1…1,4 МПа (зеленая пружина)
8. Максимальная температура Tmax, °C
220220°C
9. Тип присоединения
1трубная резьба (по запросу)
3фланцевое
10. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение

Редукционным клапанам MATICA VR200 свойственны следующие сильные стороны, определяющие области их применения:

  • Исключительная надежность, обусловленная конструктивными особенностями и применяемыми материалами элементов узла;
  • Значительный технический ресурс;
  • Высокий коэффициент понижения давления – 20:1;
  • Высокоточная настройка параметров работы (0,05 МПа);
  • Гарантия 12 месяцев со дня ввода узла в эксплуатацию.

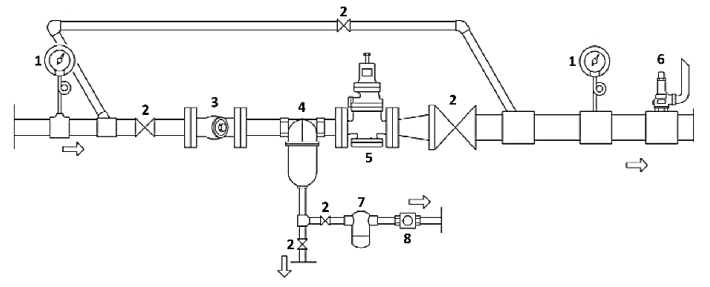

Схема монтажа клапана MATICA RV200

1. Манометр5. Редукционный клапан VR200
2. Запорный клапан CV3006. Предохранительный клапан PV300, 400
3. Фильтр FV3007. Конденсатоотводчик ST200, 300, 400
4. Сепаратор SZ1008. Смотровое стекло WB300

ВНИМАНИЕ!!!

Для уточнения специфики монтажа и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регалментам ТР ТС и IS09001 всей выпускаемой нами продукции
