Редукционные клапаны MATICA VR100: Точность, надежность и долговечность для ваших паровых систем!

Ищете надежное решение для точного контроля давления в промышленных паровых системах? Редукционные клапаны MATICA VR100 – это эталон качества, разработанный для интенсивной эксплуатации. Устройства с диаметром проходного сечения от 15 до 25 мм обеспечивают стабильное и точное понижение давления пара до заданного значения, гарантируя безопасность и эффективность вашего технологического процесса.

Ключевые преимущества клапанов MATICA VR100

Высокоточное регулирование: Поддерживает заданное выходное давление с минимальными отклонениями, обеспечивая стабильную работу оборудования.

Исключительная надежность: Корпус из нержавеющих сталей (CF8, CF8M), износостойкое седло (AISI420) и сильфон (316Ti) рассчитаны на работу с давлением до 4,0 МПа и температурой до +204°С.

Долгий срок службы: Сферический плунжер из твердого сплава обеспечивает высочайшую герметичность и устойчивость к износу даже в условиях постоянных циклов.

Универсальность применения: Идеальное решение для систем прямой подачи пара, промышленных стерилизаторов, увлажнителей, технологического и теплообменного оборудования.

Компактность и удобство монтажа: Конструкция с трубной резьбой и фланцевым присоединением позволяет легко интегрировать клапан в любой контур.

Конструктивное превосходство, гарантирующее долгий срок службы

Технологии для вашей эффективности. Конструкция клапана MATICA VR100 – это синергия передовой инженерии и качественных материалов. Устройство эффективно снижает давление в диапазонах 0,1–0,3 МПа или 0,2–0,8 МПа, защищая дорогостоящее оборудование от перегрузок и экономя энергоресурсы. Это ваш надежный страховой полис от скачков давления и гарантия бесперебойной работы производственной линии.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

Благодаря продуманной конструкции и выбору типов присоединения, интеграция клапана в существующий трубопровод не вызывает сложностей. Простота конструкции также минимизирует необходимость в частом техническом обслуживании, сокращая эксплуатационные расходы и простои.

Доверяйте проверенному качеству от производителя

Закажите консультацию или расчет прямо сейчас на сайте или по телефону! Наши специалисты помогут подобрать оптимальное исполнение клапана MATICA VR100 для ваших параметров среды и условий монтажа.

MATICA VR100: Давление под контролем – производство в плюсе!

Тип конструкцииредукционный клапан сильфонный
Диаметр условный DN, мм15–50 (32-50 по запросу)
Давление номинальное PN, МПа4,0
Давление на входе P1, МПане более 1,7
Давление на выходе P2, МПа0,1…0,3 (желтая пружина)
0,2…0,8 (синяя пружина)
Минимальное дифференцируемое давлением, МПа0,05
Максимальный коэффициент понижения давления10:1
Максимальная температура рабочей среды Tmax, °С+204
Применениедля понижения давления в паровых и воздушных системах
Основные рабочие средыпар, воздух, газы
Присоединениетрубная резьба, фланцевое
Положение установкистрелка на корпусе клапана

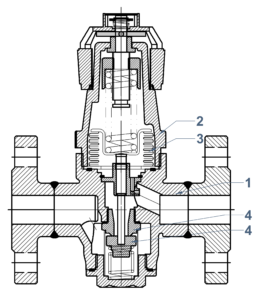

01 Материалы

1. Корпус нерж. сталь CF8 или CF8M
2. Крышка нерж. сталь CF8 или CF8M
3. Сильфон нерж. сталь AISI316Ti
4. Седло, клапан нерж. сталь AISI420
02 Диаграмма подбора номинального размера

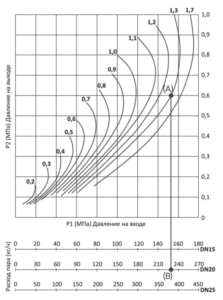

Рассмотрим редукционный клапан с входным давлением P1 = 1,3 МПа, пониженным (выходным) давлением P2 = 0,6 МПа и расходом 200 кг/ч. Для определения номинального размера найдём на таблице точку пересечения линий P1 = 1,3 МПа и P2 = 0,6 МПа (точка A). Затем из точки A проведём вертикальную линию вниз до значения расхода 200 кг/ч – это будет точка B. Если точка B попадает в зону диаметра 20, значит, номинальный размер клапана составляет DN20.

Примечание: таблица подбора номинальных размеров составлена на основе экспериментальных данных. Как видно, в ней отсутствует прямая зависимость между перепадом давления и расходом, поэтому рассчитать точное значение Cv невозможно.
Рекомендуется закладывать коэффициент запаса 80–90% при выборе клапана.

03 Принцип действия редукционного клапана MATICA VR100

Общее описание:
Редукционный клапан снижает давление посредством дросселирования.
Клапан состоит из основного клапана и седла основного клапана, которые осуществляют дросселирование, а также из настроечной пружины и сильфонного уплотнения.

Установка и начальная подача давления:
Когда ходовая гайка [5], соединенная с регулировочным устройством [4], давит на настроечную пружину [7], сильфон [9] растягивается, и шток [13] открывает клапан [15]. Когда клапан открывается, пар, поступающий к выходному отверстию, проходит через отверстие для контроля пониженного давления и создает давление, направленное вверх, под сильфоном, уравновешивая усилие регулировочной пружины. Степень открытия клапана регулируется за счет баланса между давлением на входе и пониженным давлением, тем самым стабилизируя пониженное давление.

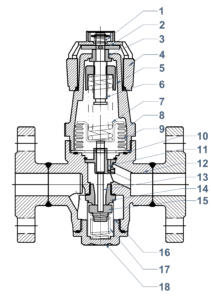

Деталь
1 Пружина
2 Стопор
3 Втулка
4 Регулировочное устройство
5 Ходовая гайка
6 Верхний шток
7 Настроечная пружина
8 Крышка
9 Сильфон
10 Прокладка
11 Направляющая штока
12 Корпус
13 Шток
14 Седло
15 Клапан
16 Фильтр
17 Возвратная пружина
18 Пробка

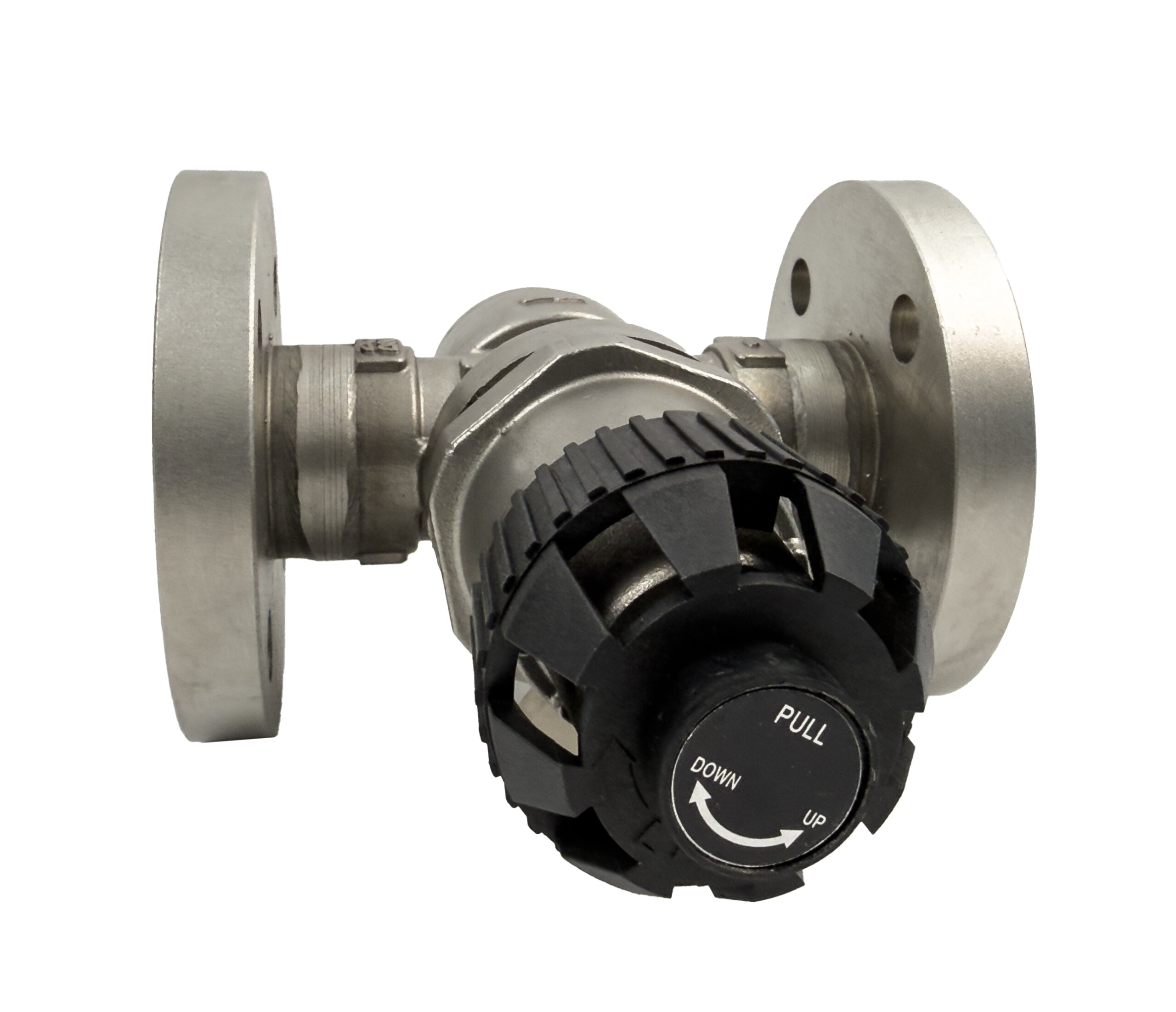

Регулировка и поддержание давления:

1. Поднимите рукоятку, чтобы разблокировать ее.
2. Поворот рукоятки в направлении символа (+) повышает пониженное давление.
3. Поворот в направлении символа (-) понижает давление. Когда рукоятка отпускается, она самостоятельно возвращается в исходное положение.

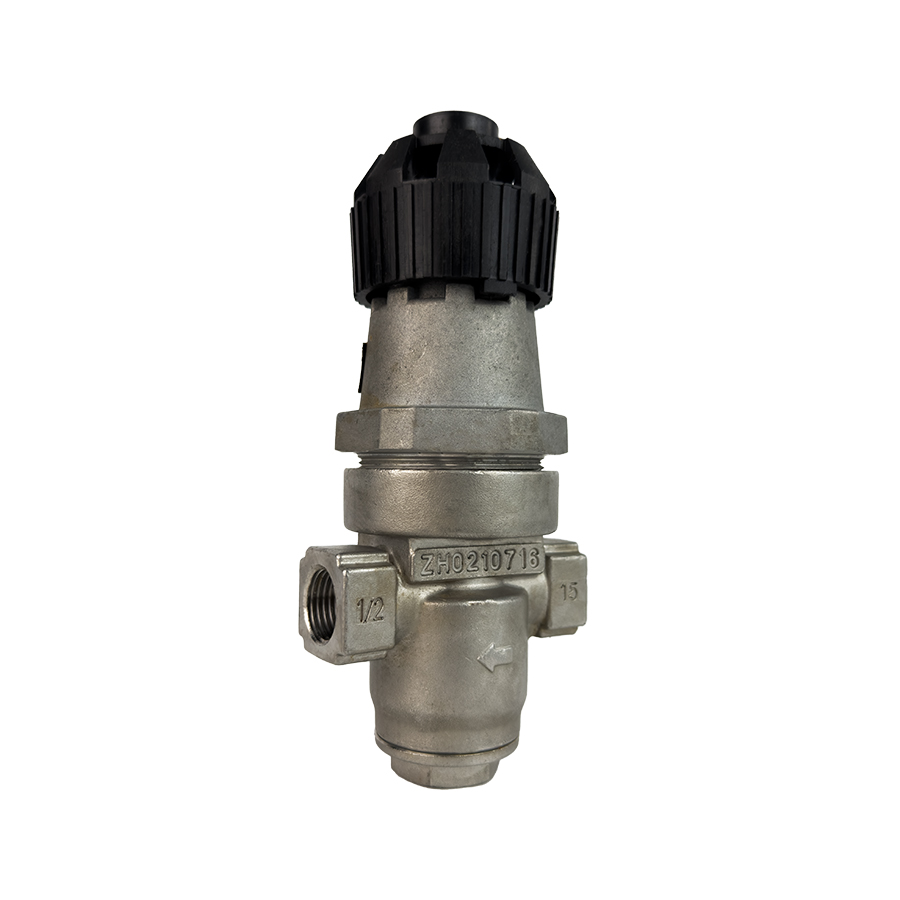

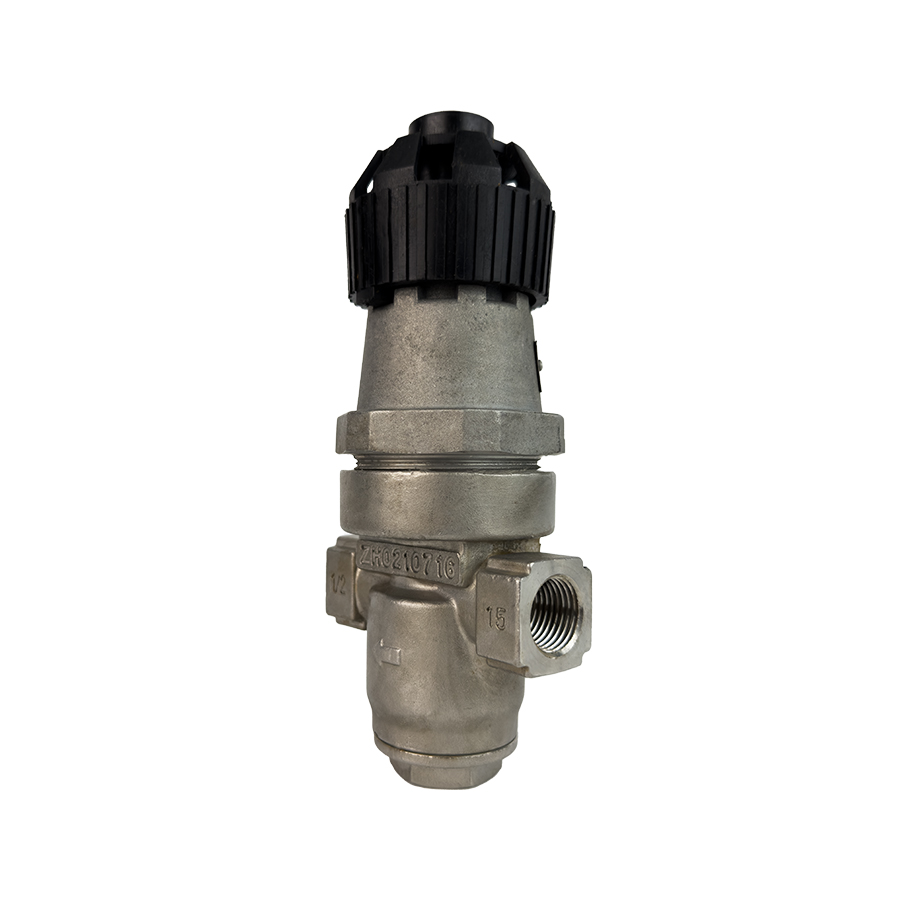

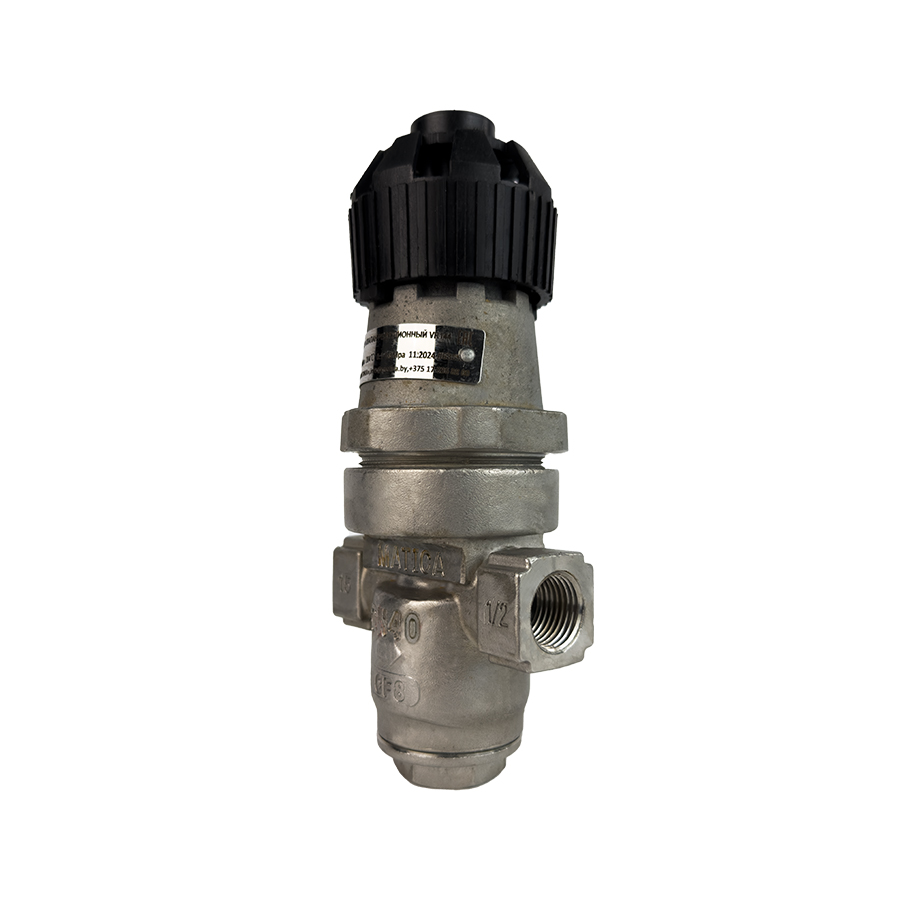

Внутренняя резьба

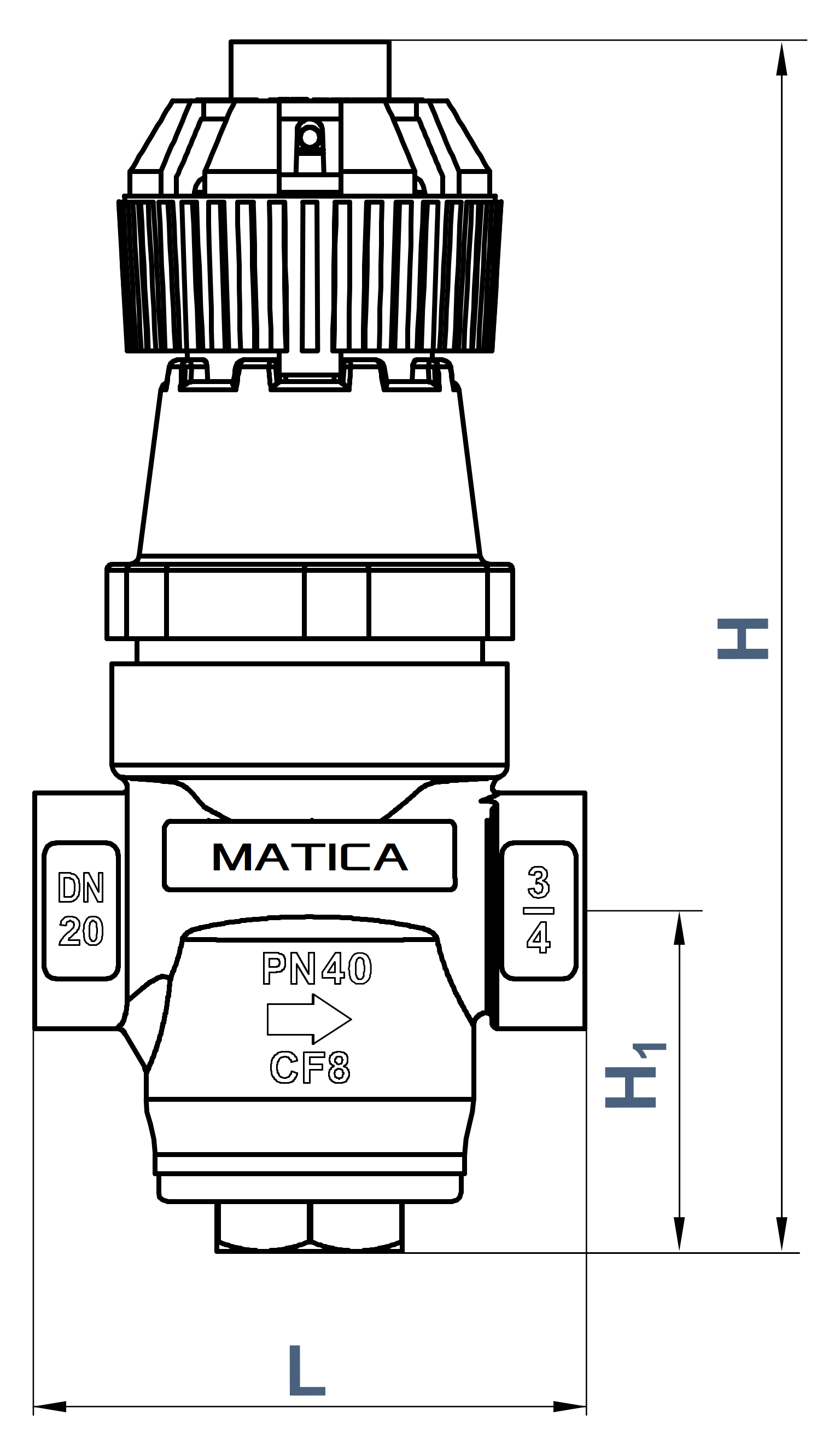

DN, мм.dL, мм.HH1, мм.Вес, кг.
15½85190531,4
20¾95195551,5
251105201601,9

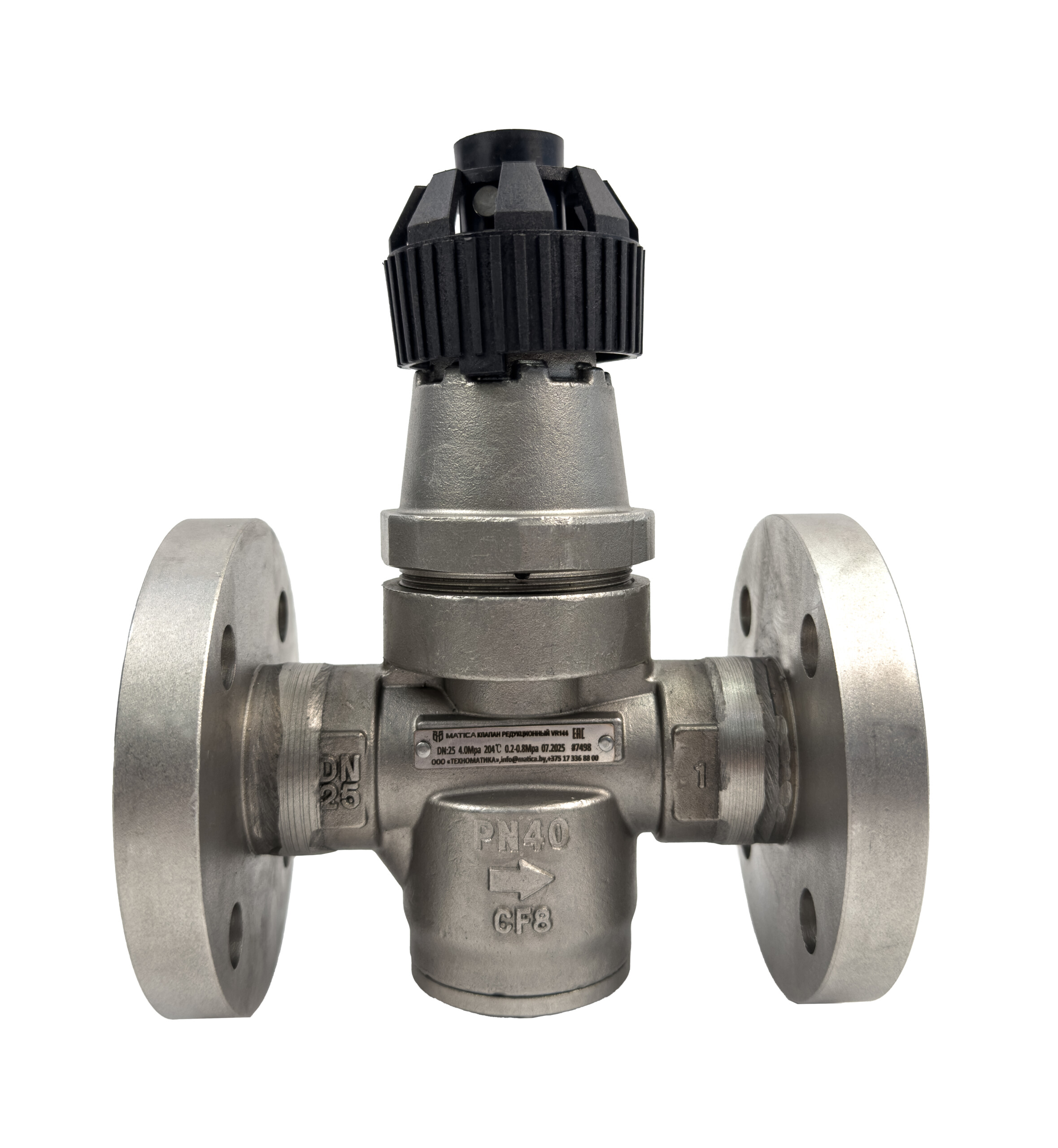

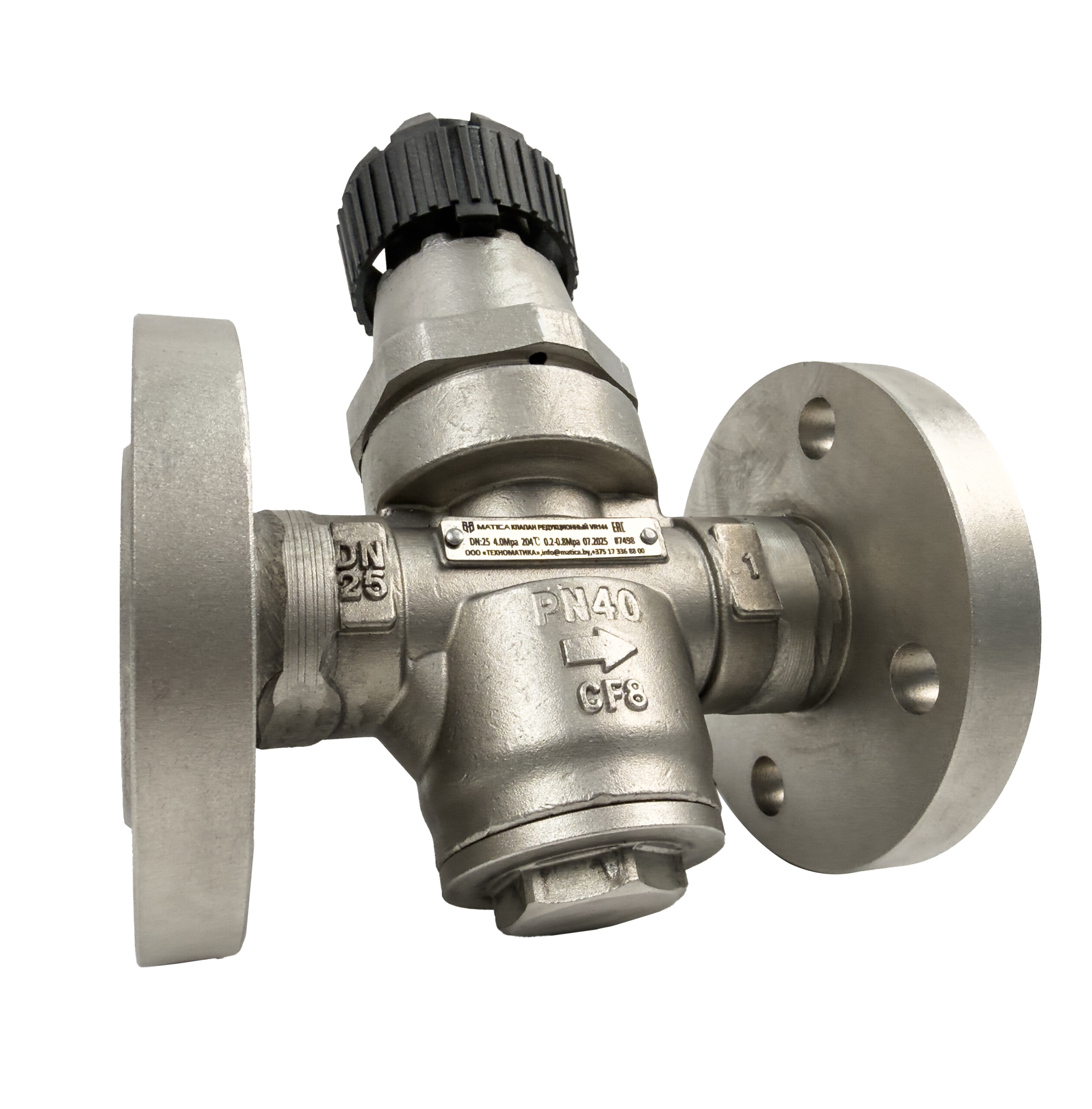

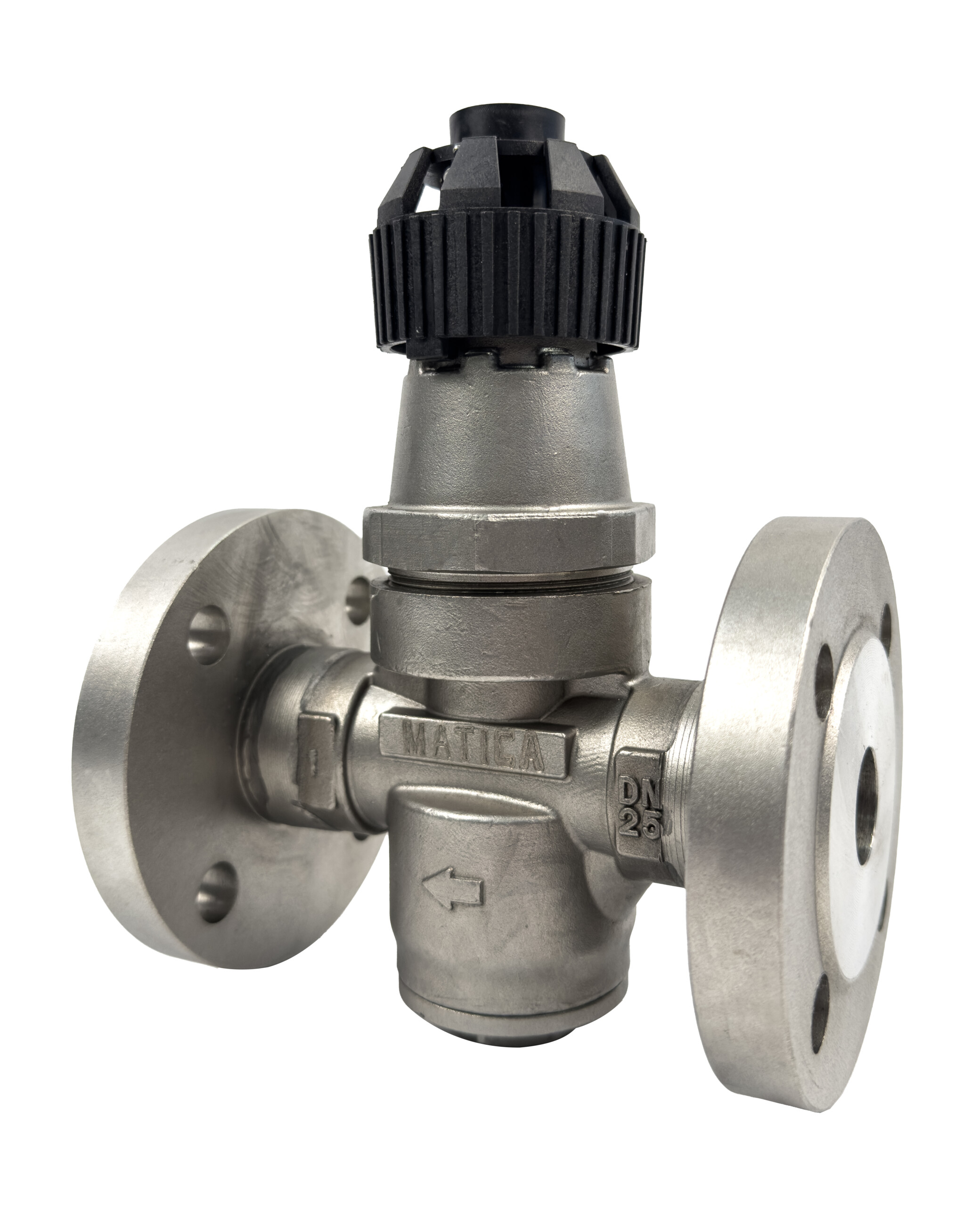

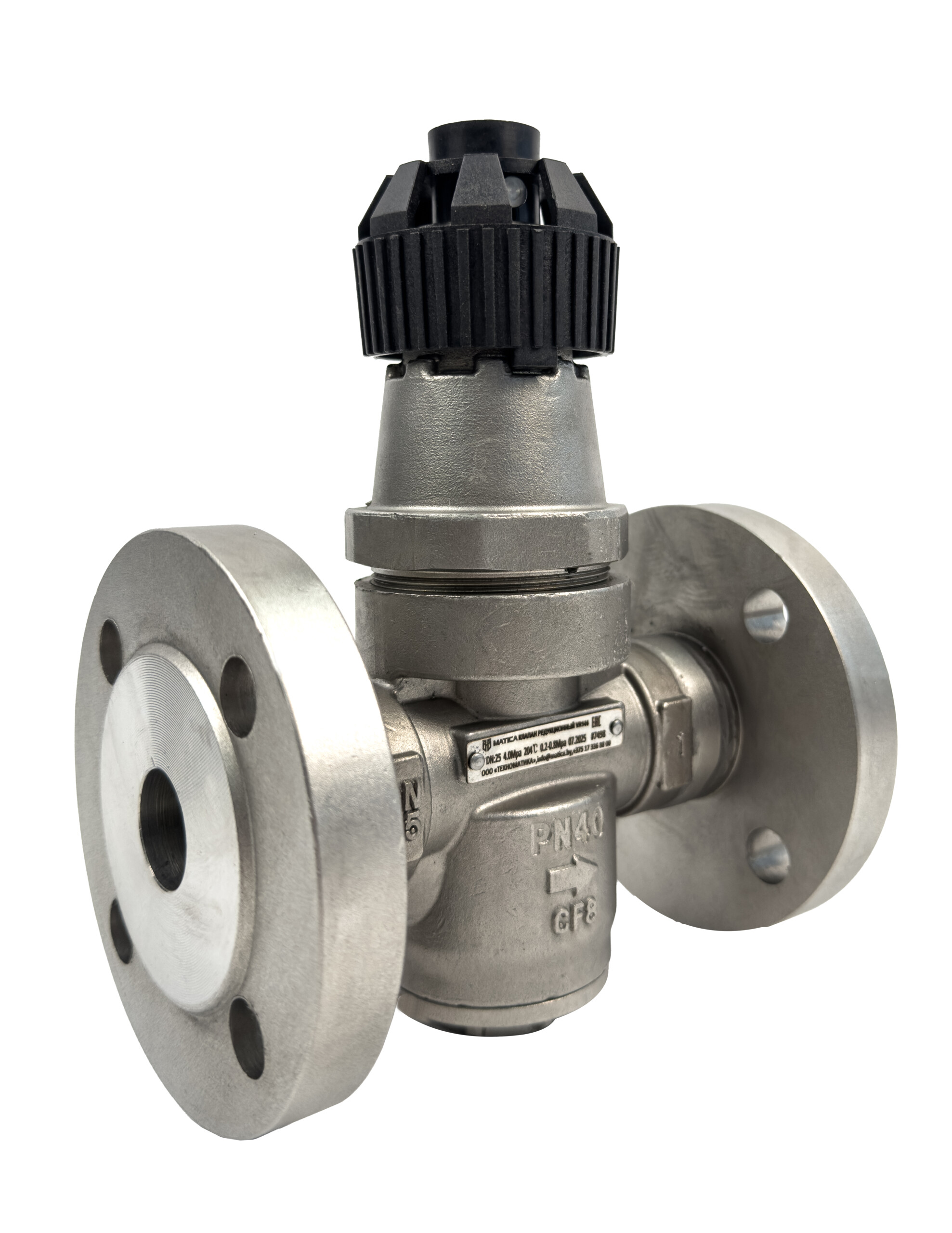

Фланцевый

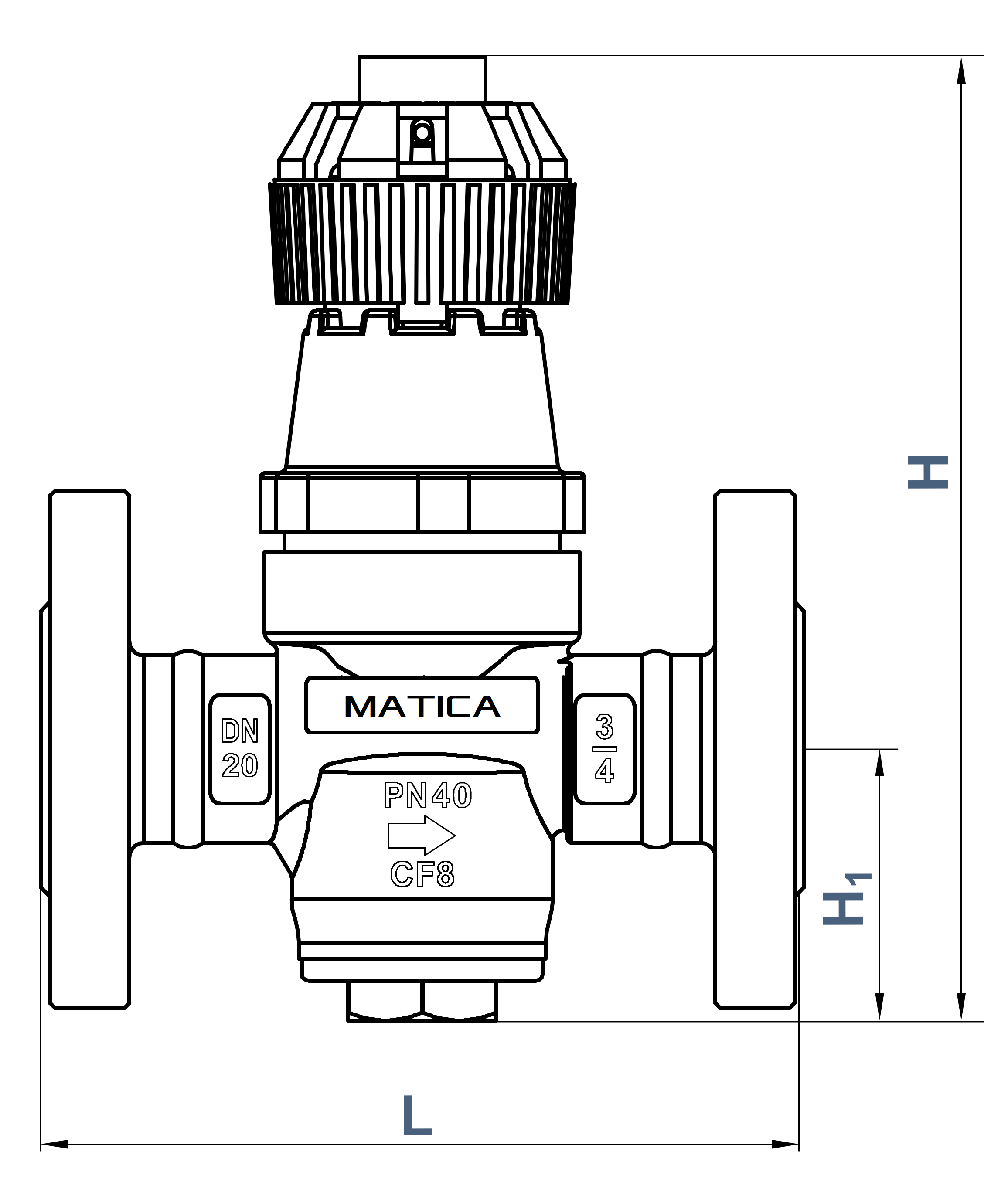

DN, мм.dL, мм.H, мм.H1, мм.Вес, кг.
15½150285647,0
20¾150285647,0
251160300678,5
321 ¼1803238212,0
401 ½2003238212,5
5022303479318,0
1 2 3 4 5 6 7 8  9 10
VR 1 4 4 DN 15 4,0 0,1…0,3 204 3 (В)
1. Обозначение типа
VRклапан редукционный
2. Маркировка серии
1сильфонный
3. Материал корпуса
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы*
4. Материал деталей
4нержавеющая сталь AISI304
5нержавеющая сталь AISI316 (по запросу)
9специальные стали и сплавы*
5. Диаметр условный DN, мм
15 — 50от 15 до 50 мм
6. Давление номинальное PN, МПа
4,04,0 МПа
7. Диапазон настройки выходного давления ΔP, МПа
0,1…0,30,1…0,3 МПа (синяя пружина)
0,2…0,80,2…0,8 МПа (желтая+зеленая пружины)
8. Максимальная температура Tmax, °C
204204°С
9. Тип присоединения
1трубная резьба
3фланцевое
10. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение

Редукционные клапаны MATICA VR100 характеризуются следующим спектром достоинств:

  • Высокая герметичность. Допустимая протечка по клапану VR100 в закрытом состоянии составляет 0,01% от максимальной пропускной способности при текущем перепаде давления;
  • Надежность функционирования;
  • Значительный срок службы;
  • Высокая производительность (до 200 кг/ч);
  • Высокоточная настройка заданных параметров работы изделий серии (0,05 МПа) с легким доступом для регулировки;
  • Гарантия 12 месяцев со дня ввода узла в эксплуатацию.

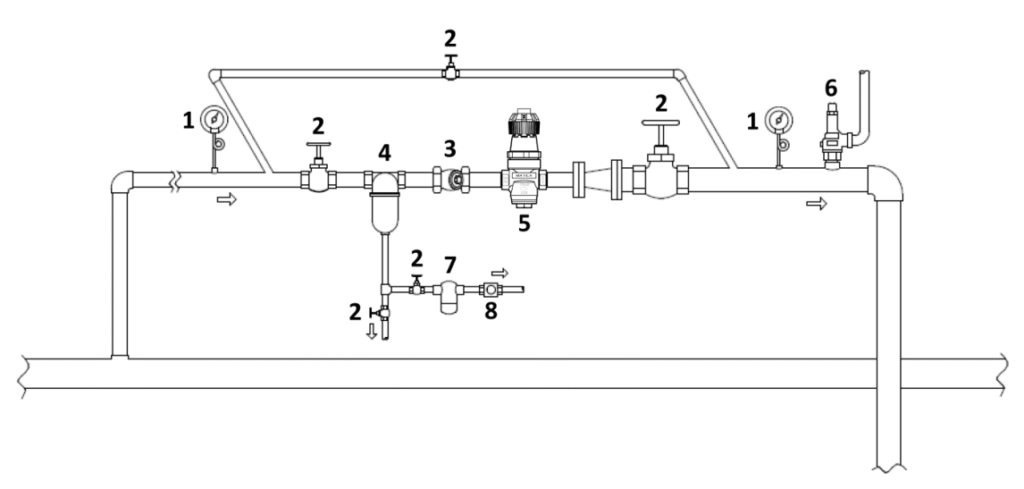

Схема монтажа клапана MATICA RV100

1. Манометр5. Редукционный клапан VR100
2. Запорный клапан CV1006. Предохранительный клапан PV300, 400
3. Фильтр FV3007. Конденсатоотводчик ST200, 300, 400
4. Сепаратор SZ1008. Смотровое стекло WB300

ВНИМАНИЕ!!!

Для уточнения специфики монтажа и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
