Прямоугольные мембраны (МПУ) MATICA DR400

Характеристики
Вид оборудования Мембраны (МПУ)
Серия DR400
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

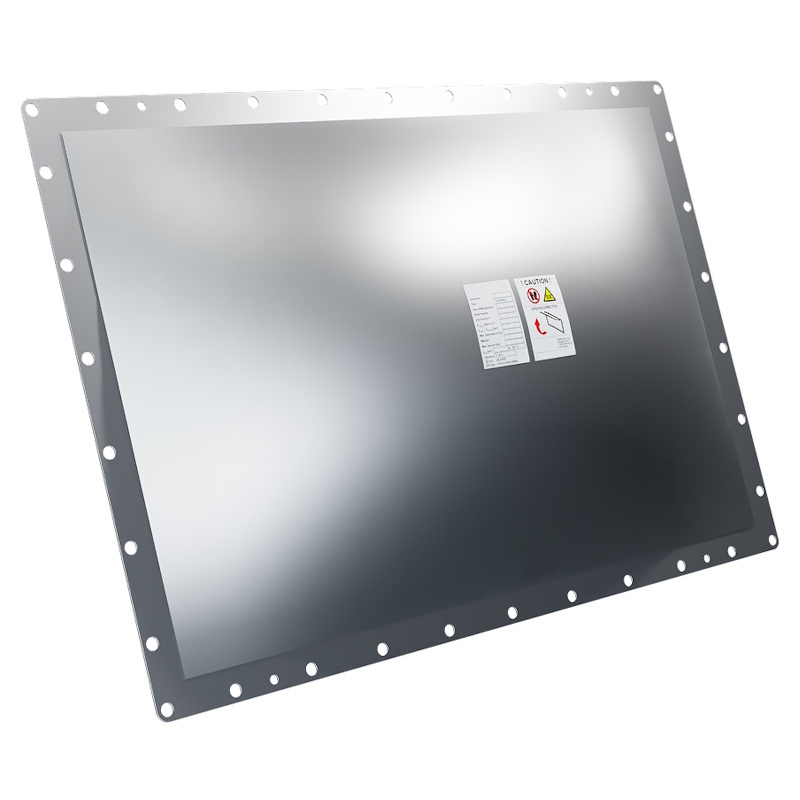

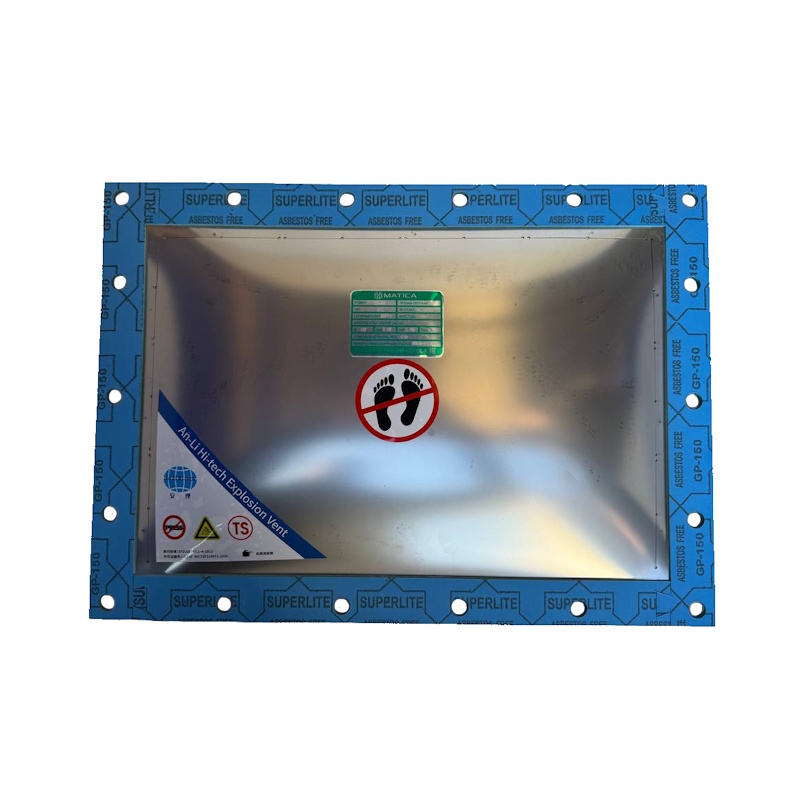

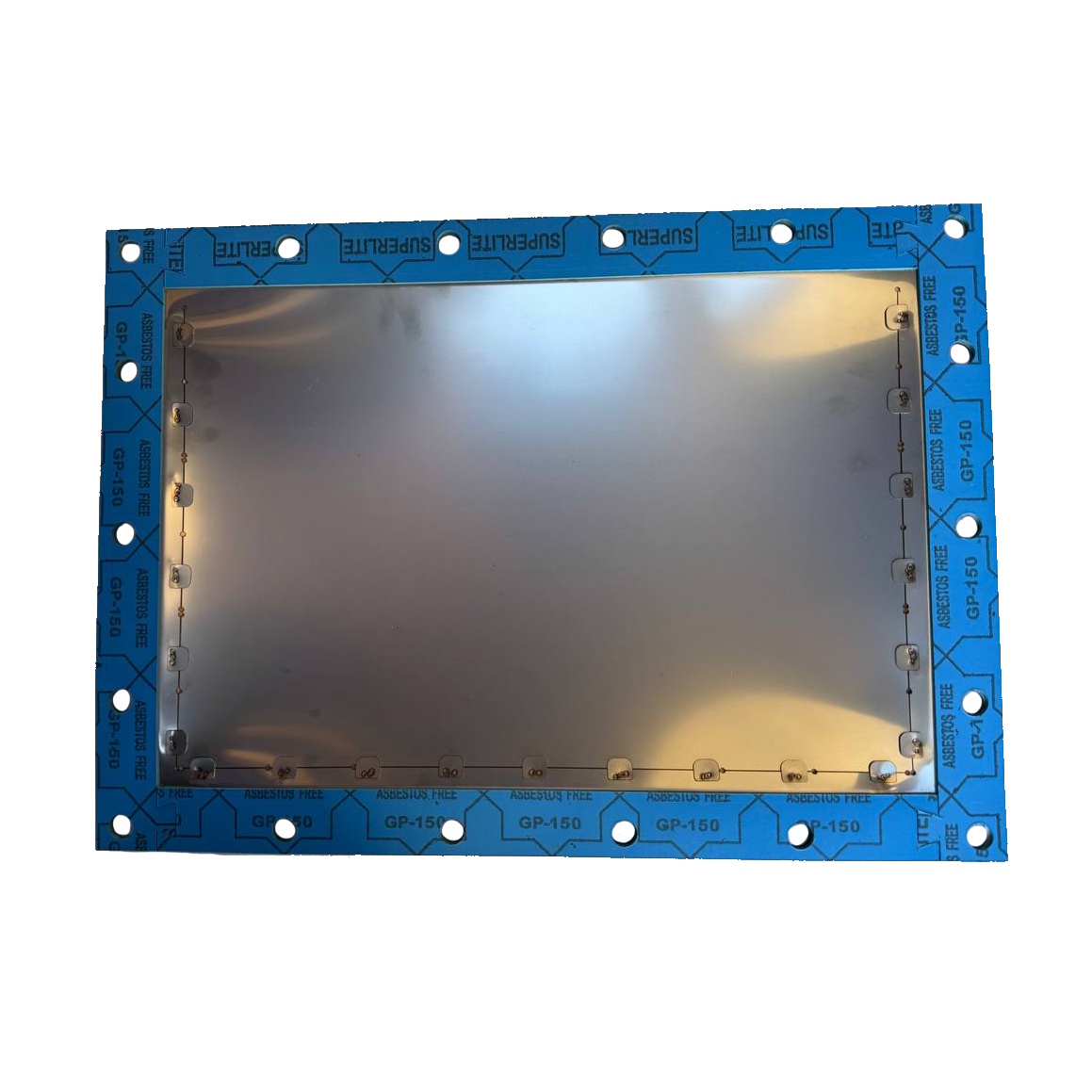

Прямоугольные мембраны (взрыворазрядные панели) MATICA DR400: Мгновенный сброс давления взрыва для сохранности вашего оборудования!

Вкладывать миллионы в оборудование, которое может быть разрушено одним взрывом пыли или газа — неоправданный риск. Взрыворазрядные панели MATICA DR400 — это ваш пассивный и максимально надежный щит, предотвращающий катастрофические последствия дефлаграции. Это не просто мембраны, а инструмент сохранения жизни персонала, целостности производственных линий и непрерывности бизнеса.

Абсолютная надежность в критический момент

В отличие от инерционных систем, панели DR400 срабатывают пассивно — при превышении порога давления (стандартно от 0,1 бар и выше) они мгновенно вскрываются по периметру, создавая проем для выхода ударной волны и пламени. Давление внутри оборудования падает до безопасных значений за миллисекунды, что гарантирует отсутствие разрушений корпуса и дорогостоящих узлов.

Конструктивная прочность и устойчивость к нагрузкам

Панели DR400 спроектированы для работы в сложных технологических условиях. Трехслойная куполообразная конструкция из нержавеющей стали и PTFE-прокладка обеспечивают:

  • Герметичность до срабатывания — полное отсутствие утечек рабочей среды.
  • Устойчивость к вакууму и перепадам давления — панель не «хлопает» и не деформируется при циклических нагрузках, выдерживая до 70% от давления срабатывания в рабочем режиме.
  • Гибкость материалов: рабочая температура до +240°C (для PTFE-исполнения) и до +100°C для однослойных решений.

Геометрическая свобода и масштабируемость

Главное преимущество DR400 — работа с габаритными размерами, а не диаметром. Мы закрываем любые потребности:

  • Минимальные панели: от 150×150 мм (идеально для компактных фильтров и циклонов)(0†L25-L26).
  • Максимальные стандартные панели: до 1000×2000 мм или 1200×1200 мм.
  • Уникальное решение для больших проемов: сборные конструкции из нескольких панелей, объединенных в один ряд для перекрытия огромных площадей.

Области применения

Взрыворазрядные панели MATICA DR400 — это стандарт для пыле- и газовзрывоопасных производств. Они широко применяются в различных отраслях промышленности для защиты оборудования от разрушительного действия взрывных нагрузок.

  • В деревообработке панели используются на циклонах, рукавных фильтрах, бункерах опилок и пылесборниках. Их задача — предотвратить взрыв древесной пыли, неизбежно образующейся при обработке дерева.
  • В агропромышленном и пищевом секторе панели монтируются на силосах для зерна и муки, элеваторах, дробилках и сушилках комбикормов. Эти производства также отличаются высокой взрывоопасностью органической пыли.
  • В химической промышленности взрыворазрядные панели защищают реакторы, смесители, центрифуги и сушилки, предназначенные для работы с порошковыми и гранулированными материалами.
  • Фармацевтическая отрасль предъявляет повышенные требования к компактности и чистоте. Здесь панели DR400 устанавливают на малогабаритные фильтры (типоразмер 150×150 мм), таблеточные прессы и пылеуловители для активных фармацевтических субстанций.
  • В энергетике и металлургии панели применяются в системах аспирации, установках пылегазоочистки и бункерах для угольной пыли, где риск взрыва также остаётся критически высоким.

Преимущества работы с ТЕХНОМАТИКА:

  • Инжиниринг под ключ — производим расчет параметров для уникальных режимов
  • Склад готовой продукции — наличие позиций для критичных остановок производства
  • Качественные аналоги — предлагаем аналоги Elfab, BS&B, Fike и Zook с подтверждением качества
  • Скорость реакции — оперативные сроки изготовления нестандартных типоразмеров под заказ

MATICA DR400: Раскрывается мгновенно. Защищает бескомпромиссно.

ПараметрДиапазон значенийПримечание
Форма исполненияПрямоугольная / КвадратнаяВзрыворазрядные панели для установки на корпуса оборудования
Габаритные размеры (Ш×В), мм150×150 — 1000×2000 (1200×1200)Для больших проемов: сборные конструкции из 2-х и более панелей в ряд
Давление вскрытия (статическое), МПаот 0,001 до 0,1 (до 0,5 по запросу)Стандарт: 0,01 МПа (±15%) при 20°C. Выдерживает до 70% от P сраб.
Рабочая температура, °C-40 … +240 (с PTFE прокладкой) /
-40 … +100 (с силиконовой прокладкой)
Для однослойных плоских панелей — до +100°C
Материал мембраныНержавеющая сталь AISI 304 / 316 / 316L и другие сплавыТрехслойная конструкция для высокой жесткости
Материал уплотненияPTFE (политетрафторэтилен) / СиликонОбеспечивает газо- и пыленепроницаемость до срабатывания
Тип срабатыванияРазрушаемая / Неразрушаемая (откидная)Разрушаемые — самые быстрые; откидные (неразрушаемые) для помещений без людей
01 Размеры прямоугольный мембран (панелей) MATICA DR400

Типономинальный ряд DN

Внутренний размер (Ш×В), мм Площадь сброса, м² Внешний размер А (мм) Внешний размер В (мм) Рекомендуемая отрасль
150 × 150 0,023 210 210 Фармацевтика, компактные фильтры
229 × 229 0,04 309 309 Химия, лабораторное оборудование
260 × 260 0,05 340 340 Деревообработка
300 × 500 0,15 382 589 Пищевая промышленность
450 × 800 0,32 530 880 Энергетика, котельные
586 × 920 0,48 661 995 Агропром (силосы)
800 × 800 0,62 850 850 Металлургия
1000 × 1200 1,15 1100 1330 Уникальное оборудование
1000 × 2000 1,92 1100 2130 Сборные конструкции
1 2 3 4 5 6 7 8 9
DR 4 1 4 150×150 0,06 240 SB BS
1. Обозначение типа
DRМембрана (МПУ)
2. Маркировка серии
4взрыворазрядная панель
3. Тип мембраны
1квадратная
2прямоугольная
3сборная (модульная)
4. Материал
4нержавеющая сталь AISI 304
5нержавеющая сталь AISI 316
6нержавеющая сталь AISI 316L
9специальные материалы и сплавы
5. Габаритные размеры, мм
150×150 — 1000×2000 150×150 — 1000×2000 мм
6. Давление вскрытия (статическое), МПа
0,001-0,1от 0,001 до 0,1 (до 0,5 по запросу)
7. Максимальная температура Tmax, °C
240240°C (зависит от исполнения)
8. Тип присоединения
3фланцевое
SBшпильками сквозь тело
GLклеевое (для изолирующих покрытий)
9нетиповое присоединение
9. Опции
ISиндикатором разрыва
BSс монтажной рамой
VRс вакуумным подпором (для агрессивных сред)
(______)Материал уплотнений в комплекте

Почему MATICA DR400 превосходит клапаны и другие мембраны при взрывозащите?

  • Самое быстрое срабатывание: панель раскрывается за миллисекунды — инерционные предохранительные клапаны просто не успевают открыться при взрывном нарастании давления.
  • Максимальная пропускная способность: в отличие от клапана, панель открывает 90-100% площади проема, мгновенно сбрасывая ударную волну.
  • Стабильность параметров: трехслойная конструкция выдерживает до 70-95% от давления срабатывания в рабочем режиме без микротрещин и усталости металла(1†L11-L13).
  • Коррозионная стойкость: материалы AISI 316L + PTFE работают в кислотных и щелочных средах, где углеродистые клапаны выходят из строя за месяц.
  • Нулевое обслуживание: не требуется подтяжка, смазка или калибровка. Только регулярный визуальный осмотр на отсутствие повреждений.
  • Экономия бюджета: стоимость панели на порядок ниже взрывного предохранительного клапана

Монтаж прямоугольных панелей DR400 прост, но требует соблюдения правил для гарантированного срабатывания.

1. Ориентация рабочей стороны: На каждой панели нанесена маркировка «Process Side» (сторона высокого давления) . Вогнутая часть купола должна быть направлена внутрь оборудования. Обратная установка повышает давление вскрытия в 2-3 раза.

2. Состояние фланцев: Приварная рама или фланцы на оборудовании должны быть чистыми, ровными, без заусенцев. Шероховатость поверхности — не более Ra 3.2. Даже мелкая царапина может стать причиной протечки газа/пыли.

3. Вакуумная устойчивость: Стандартная панель DR400 выдерживает вакуум до -0,05 бар. Для глубокого вакуума или сильных пульсаций давления требуется установка вакуумного подпора (перфорированного листа с тыльной стороны).

4. Крутящий момент затяжки: Крепеж (шпильки/винты) затягивается равномерно крест-накрест с моментом, указанным в паспорте. Перетяжка может деформировать мембрану и изменить давление вскрытия.

5. Зона свободного выброса: Перед панелью обязательно должно быть свободное пространство (зона отвода), рассчитанное для сброса пламени и ударной волны. Для помещений использовать пламегасители FLEX для беспламенного сброса.

6. Запрет на гидроиспытания: Гидро- или пневмоиспытания системы запрещены через установленную мембрану. На время опрессовки мембрана закрывается транспортировочной заглушкой.

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
