Прерыватель вакуума MATICA VB300

Характеристики
Вид оборудования Прерыватели вакуума
Серия VB300
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Прерыватель вакуума MATICA VB300: Надежная защита вашего парового оборудования от разряжения

Задумывались ли вы, что образование вакуума в паровой системе может нанести ущерб, сравнимый с гидравлическим ударом?

Резкое падение давления и конденсация пара часто создают вакуум, который приводит к «схлопыванию» теплообменников, преждевременному износу уплотнений и аварийным остановкам дорогостоящего оборудования. Прерыватель вакуума MATICA VB300 — это простое и эффективное инженерное решение, которое полностью исключает эти риски.

Принцип работы: Автоматика, не требующая вмешательства

MATICA VB300 — это автоматическое устройство прямого действия, предназначенное для стравливания воздуха в контур при падении давления. В нормальном режиме подпружиненный шариковый золотник из закаленной стали AISI 440C плотно перекрывает седло. Как только давление в системе падает ниже атмосферного, пружина мгновенно поднимает золотник, открывая доступ воздуху извне и моментально стабилизируя давление. Это предотвращает разрушительные последствия вакуума, не требуя электроники и участия оператора.

Материалы, работающие в жестких условиях

Для инженеров важна не только схема работы, но и ресурс оборудования. MATICA VB300 спроектирован для тяжелых условий промышленной эксплуатации:

  • Корпус из нержавеющей стали AISI 304 или AISI 316 (на выбор): обеспечивает коррозионную стойкость при работе с паром, водой и агрессивными средами.
  • Запорный элемент (шар) из стали AISI 440C: высокая твердость этого материала гарантирует идеальную геометрию седла даже после тысяч циклов срабатывания, что исключает «залипание» и потерю герметичности.
  • Технические характеристики: Устройство рассчитано на давление до 2,5 МПа (PN25) и выдерживает температуру рабочей среды до +425°С, что перекрывает потребности большинства котельных и промышленных паровых контуров.

Области применения: где защита необходима

Прерыватели вакуума MATICA VB300 устанавливаются на участках, где риск образования разряжения наиболее высок. Монтаж устройства в непосредственной близости от защищаемого объема гарантирует его максимальную эффективность.
Оборудование широко применяется в системах:

  • Пароводяных подогревателей и бойлеров.
  • Паровых котлов и паропроводов при пусковых операциях.
  • Оборудования с «паровыми рубашками» (реакторы, автоклавы, емкости).
  • Паровоздушных калориферов систем вентиляции и отопления.
  • Конденсатоотводчиков после теплообменников (для предотвращения зависания конденсата).

Простота интеграции в существующие сети

  • Монтаж только в вертикальном положении: строгое требование, гарантирующее корректную работу гравитационно-пружинного механизма.

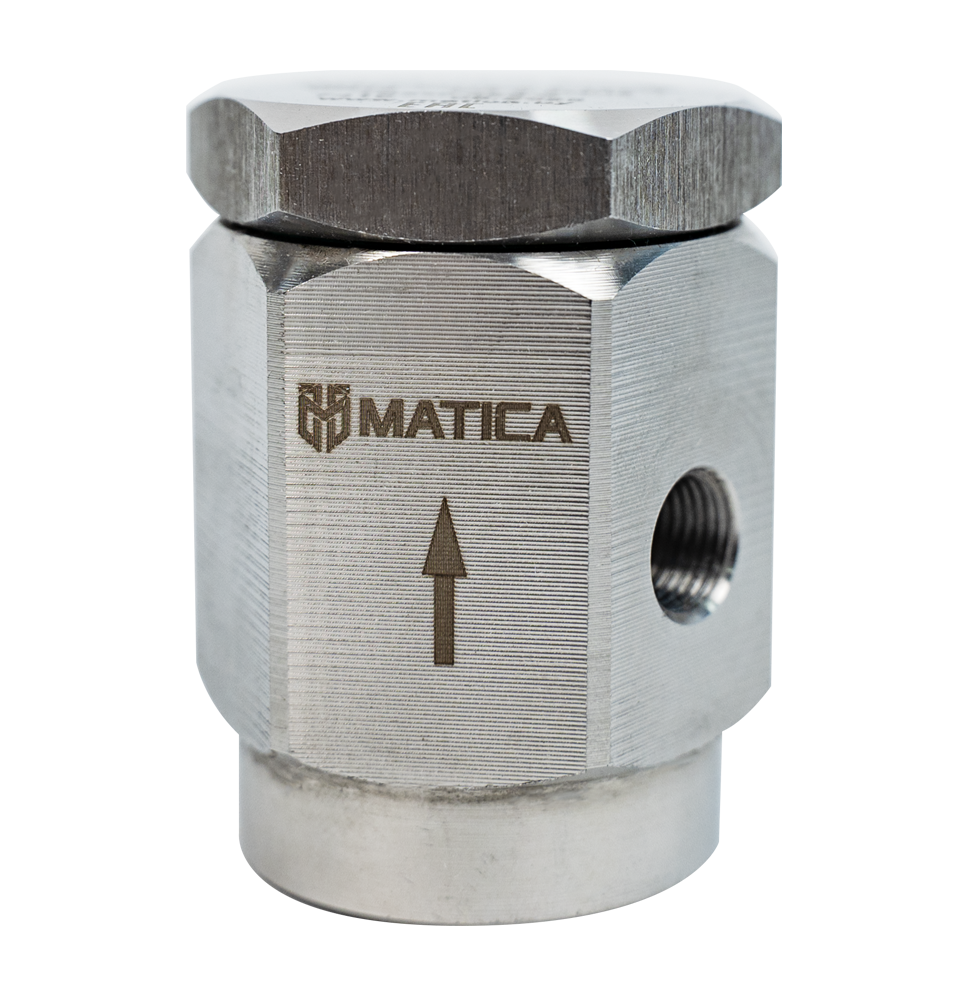

  • Четкая маркировка: Направление потока указано стрелкой на корпусе, что исключает ошибки при врезке.
  • Компактность: Резьбовое соединение DN15 позволяет встраивать прерыватель в ограниченном пространстве вблизи защищаемых узлов.

Закажите MATICA VB300 сейчас, чтобы обезопасить свой контур от аварий, связанных с вакуумом.

Наши специалисты готовы помочь с подбором материала корпуса (304 или 316) под вашу рабочую среду. Звоните или оставляйте заявку на сайте!

MATICA: Энергия пара под вашим контролем.

Тип конструкциипрерыватели вакуума
Диаметр условный DN, мм15
Давление номинальное PN, МПа2,5
Основные рабочие средывода, жидкости, пар, газы
Температура рабочей среды T, °Сдо +425
Установочное положениевертикальное
Направление подачи рабочей средыуказано стрелкой на корпусе
Климатическое исполнениеопределяются материальным исполнением изделия

Материалы изготовления

МодельMATICA VB300
КрышкаAISI 304 или AISI 316
ШарAISI 440C
КорпусAISI 304 или AISI 316

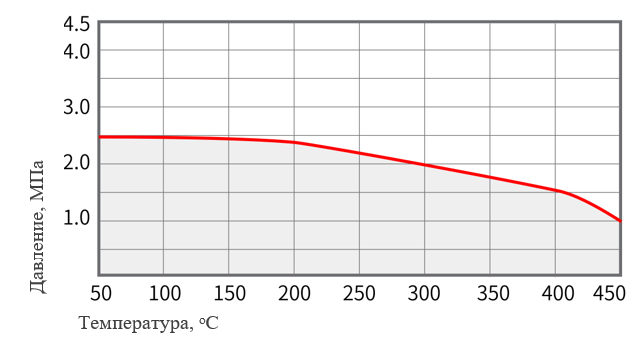

Зависимость температура-давление

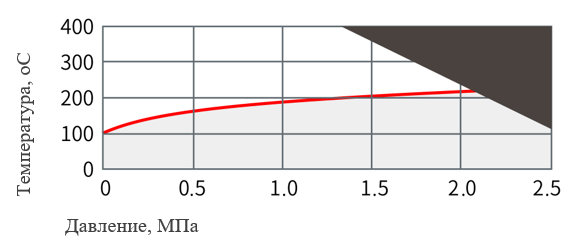

Рабочий диапазон

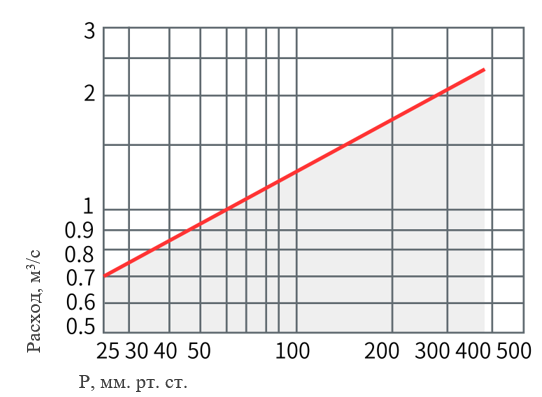

График пропускной способности

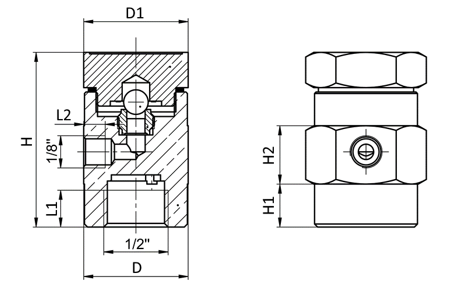

01 Основные габаритные и присоединительные размеры MATICA VB300
DN H H1 H2 D D1 L1 L2
15 55 14 19 34 39 12 7
1 2 3 4 5 6 7 8

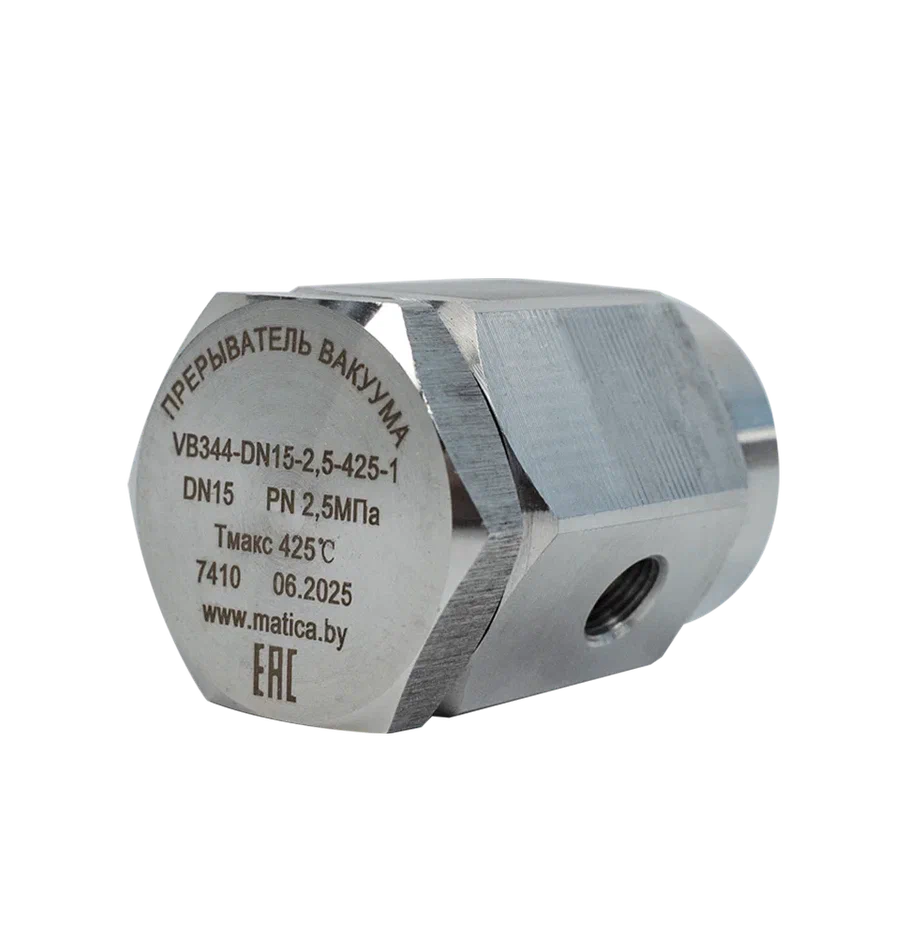

VB 3 4 4 DN 15 2,5 425 1
1. Обозначение типа
VBПрерыватель вакуума
2. Маркировка серии
3для паровых и конденсатных систем
3. Материал корпуса
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал крышки
4нержавеющая сталь CF8
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
5. Диаметр условный DN, мм
1515 мм
6. Давление номинальное PN, МП
2,52.5 МПа
7. Максимальная температура Tmax, °C
425+425°C
8. Тип присоединения
1трубная резьба

К отличительным особенностям MATICA VB300 относятся:

  • Надежность эксплуатации, обусловленная простой конструкцией и спецификой выбранных сплавов для составляющих арматуры;
  • Длительный срок службы – от 20 лет;
  • Высокая ремонтопригодность изделия;
  • Хорошая пропускная способность;
  • Выгодная цена продукции.
  • При монтаже необходимо проверить совпадение потока с рекомендуемым производителем (указано стрелкой на корпусе узла).

ВНИМАНИЕ!!!

Для уточнения специфики монтажа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
