Предохранительные клапаны MATICA PV400

Характеристики
Вид оборудования Предохранительные клапаны
Серия PV400
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

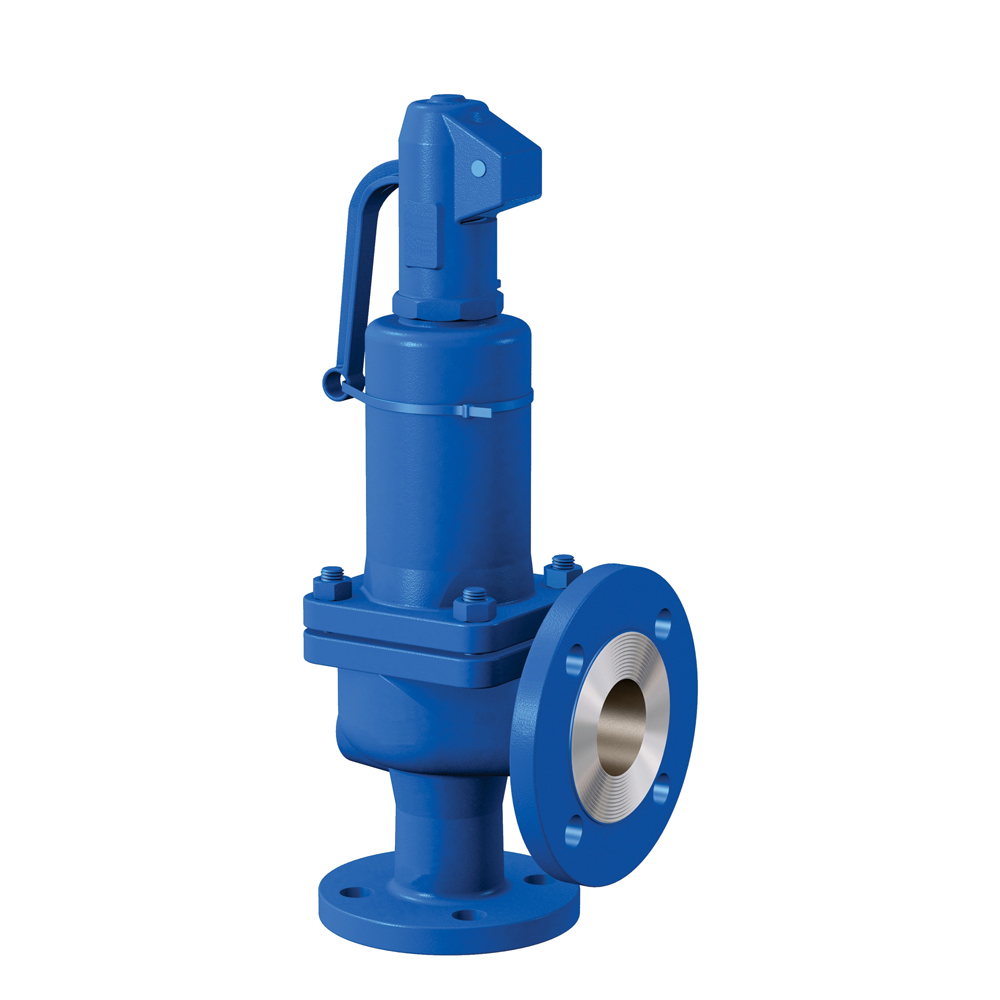

Предохранительные клапаны MATICA PV400

Пружинные полноподъемные предохранительные клапаны MATICA PV400 – защитная трубопроводная арматура для гидравлических и газовых систем. Ее наличие на линии позволяет сбросить излишки транспортируемой среды при превышении величины давления выше установленного уровня 1-4 МПа (по запросу возможно изготовление узлов до 10 МПа) в утилизационную систему.

Для нужд заказчиков предлагаются полноподъемные пружинные устройства со стандартными диаметрами проходного сечения в спектре значений 15-300 мм. Кроме того, в ассортименте бренда есть версии с различными климатическими исполнениями, имеющие четыре диапазона рабочих температур:

  • -10°С …+300°С;
  • -10°С …+350°С
  • -40°С …+425°С;
  • -60°С …+400°С.

Так как такие предохранительные клапаны серии монтируются на линиях по перекачке воды, пара, различных газов или хладагентов, они применяются в различных сферах. Такие устройства используются в отопительных системах, паропроводах, коммуникациях водоснабжения ЖКХ и ряде производств.

Предохранительные клапаны MATICA PV400 олицетворяют длительный срок службы, безотказность работы согласно тонким настройкам и доступную стоимость трубопроводной арматуры такого назначения.

Во многим технические параметры (прочность, диапазон рабочих температур) зависят от сплавов, из которых изготавливаются элементы устройств. Бренд предлагает изготовление корпусов моделей оснащения из серого (GG25) либо высокопрочного (GGG40) чугуна, углеродистой (GS-C25) или нержавеющие (CF8, CF8M) стали. Плунжеры устройств изготавливаются из тех же сталей. Возможно производство компонентов клапанов и из других сплавов по запросу покупателя.

Комплектация предлагаемого оснащения может включать следующие базовые версии:

  • герметичный рычаг подрыва, герметичная крышка;
  • открытый рычаг подрыва, герметичная крышка;
  • без рычага, герметичная крышка;
  • открытый рычаг подрыва, открытая крышка.

Крепление устройства на коммуникациях возможно при помощи фланцевого, резьбового либо сварного метода. Также по запросу возможно изготовление корпуса узла с нестандартными соединениями под параметры заказчика. При монтаже клапана обязательно необходимо удостовериться в соблюдении направления потока, указанном стрелкой на корпусе продукции.

При заказе избранная комплектация предохранительных клапанов MATICA PV400 комплектуется также дополнительными опциями и набором крепежа, если таковой предусмотрен в выбранном способе крепления. В число доступных опций входят исполнение с мембраной, с блокирующим винтом, с ограничением хода тарелки, с датчиком срабатывания, пассивированный корпус и ряд нетиповых опций по запросу покупателя.выдерживать направление потока, что указано стрелкой на корпусе.

Тип конструкции:Клапан предохранительный
Диаметр номинальный, DN15/25, 20/32, 25/40, 32/50, 40/65, 50/80, 65/100, 80/125, 100/150, 125/200, 150/250, 200/300
Давление номинальное, МПа1,0 / 1,6 / 2,5 / 4,0 (6,3 и 10,0 по запросу)
Температура рабочей среды:-10…+300 / -10…+350 / -40…+400 / -60…+400
Управление:рычаг подрыва
Класс герметичности:«А» по ГОСТ Р 54808– 2011 (EN-12266-1)
Основные рабочие среды:вода, пар, масла, хладагенты и иные среды, которые определяются материальным исполнением изделия
Присоединение:резьбовое;
под приварку;
фланцевое
Направление подачи рабочей среды:стрелка на корпусе клапана
Климатическое исполнение:определяется материальным исполнением изделия

Материалы ключевых конструктивных элементов

НаименованиеМатериал
1КорпусWCC
2Седло316L+STL
3Плунжер316L+STL
4Шток420
5Пружина50CrVa
6КрышкаWCC
7КолпакC.S
8СильфонGS-C25
9Радиатор охлажденияGS-C25

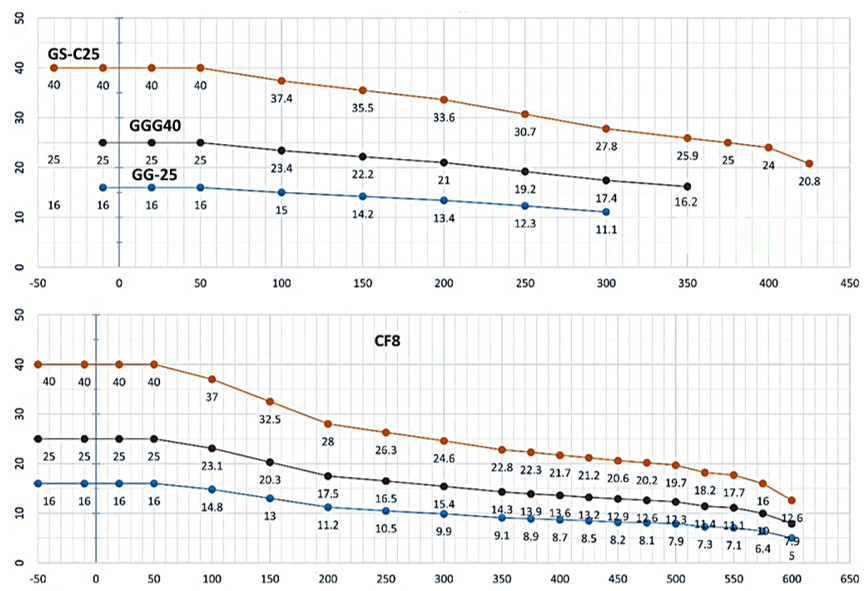

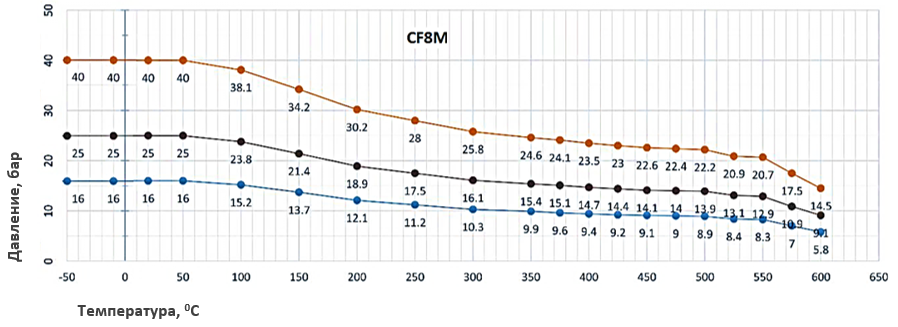

Зависимость «давление – температура»:

1 2 3 4 5 6 7 8 9 10 12
PV 4 3 5 DN 50 1,6 1,2 -400 3 / 3 LL
1. Обозначение типа
PVПредохранительный клапан пружинный
2. Маркировка серии
4полноподъемный
3. Материал корпуса*
1серый чугун GG25
2высокопрочный чугун GGG40
3углеродистая сталь WCB (GS-C25)
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9специальные стали и сплавы
4. Материал плунжера
3сталь WCB (GS-C25) + STL
4нержавеющая сталь CF8 (AISI304)+STL
5нержавеющая сталь CF8M (AISI316)+STL
9нетиповые стали и сплавы
5. Номинальный диаметр, DN
5050
6. Номинальное давление
1,61,6 МПа
2,52,5 МПа
7. Давление настройки
1,21,2 МПа
8. Максимальная рабочая температура
400400°C
9. Присоединение входного патрубка
1резьба
2под приварку
3фланцевое
9нетиповое присоединение
10. Присоединение выходного патрубка
1резьба
2под приварку
3фланцевое
9нетиповое присоединение
11. Комплектация
CCгерметичный рычаг подрыва, герметичная крышка
LCоткрытый рычаг подрыва, герметичная крышка
без рычага, герметичная крышка
LLоткрытый рычаг подрыва, открытая крышка
12. Опции
1с мембраной
2с блокирующим винтом
3пассивированый
4с ограничением хода тарелки
5с датчиком срабатывания
9нетиповая опция

Модели серии полноподъемных предохранительных клапанов MATICA PV400 характеризуется следующими достоинствами:

  • Высокая надежность, достигнутая сочетанием передовых инженерных решений и применяемых материалов;
  • Длительный срок эксплуатации – 20 лет либо 5000 часов;
  • Исключительная точность настройки давления срабатывания изделия;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Конкурентная цена предохранительных клапанов;
  • Широкий спектр доступных к заказу версий продукции с учетом выбора размерного ряда, материалов корпуса и плунжера, а также комплектаций.
  • Осуществляя установку узла необходимо выдержать направление потока, что указано стрелкой на корпусе оснащения.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.
