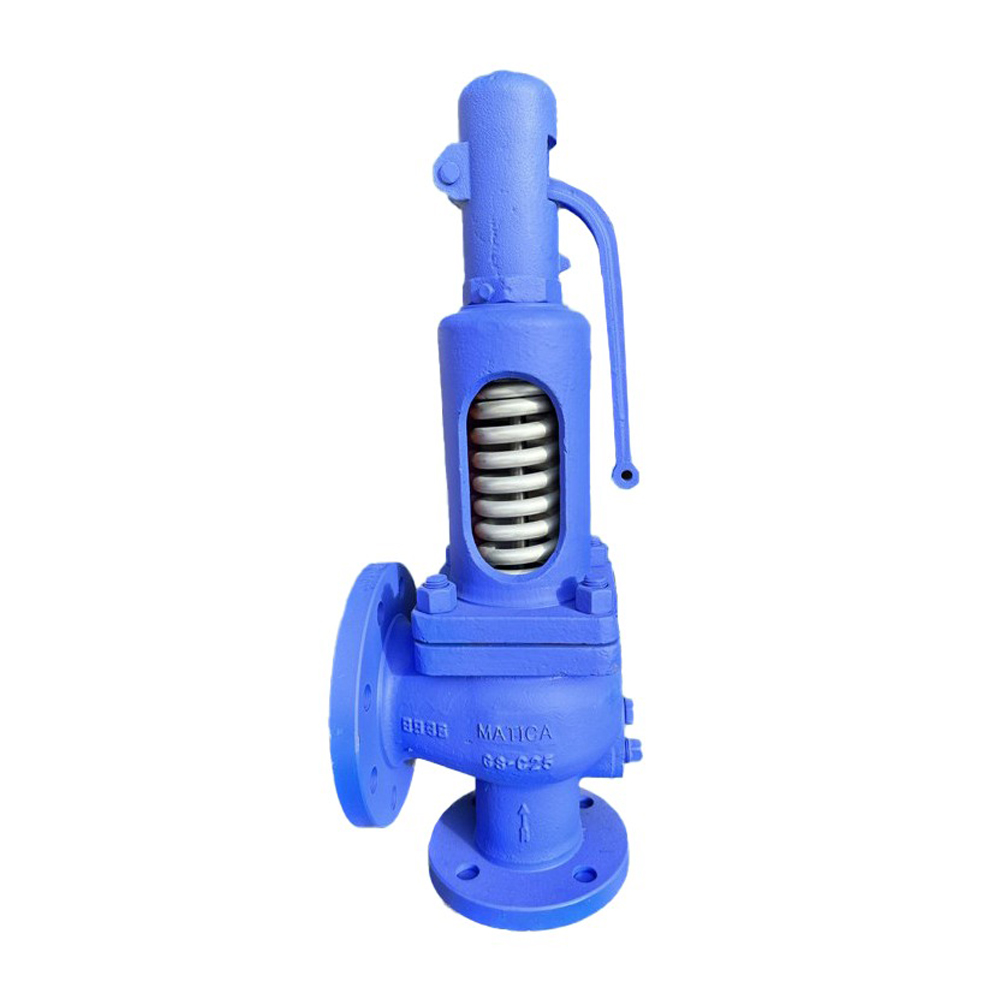

Предохранительные клапаны MATICA PV300
Пропорциональные предохранительные клапаны MATICA PV300 – оборудование систем теплоснабжения, водоснабжения и паропроводов, позволяющее защитить их от повышения давления выше установленного уровня 1-4 МПа (опционально до 10 МПа). Защитная функция, реализуемая этой трубопроводной арматурой, заключается в сбросе части рабочей среды (вода, пар, масла, хладагенты) в утилизационную систему до нормализации давления до уровня рабочих значений.
Оснащенные различными вариантами командного устройства узлы с диаметрами проходного сечения в диапазоне 15-300 мм имеют несколько версий климатических исполнений. Исходя из выбранных сплавов конструктивных элементов предохранительные клапаны линейки имеют следующие диапазоны рабочих температур:
- -10°С …+300°С;
- -10°С …+350°С
- -40°С …+425°С;
- -60°С …+400°С.
Совокупность указанных технических характеристик и эксплуатационных качеств обеспечивают моделям линейки MATICA PV300 востребованность в различных отраслях.В частности, эта продукция востребована при прокладке коммуникаций газораспределительных и отопительных сетей, коммуникаций ЖКХ сферы, а также в некоторых производственных сферах.
Конструкция предохранительных клапанов MATICA PV300 сочетает в себе высокую пропускную способность, гибкость настроек и высокую надежность применения.
Как уже упоминалось, серия включает ряд устройств различного климатического исполнения и диапазона рабочих давлений. Во многом эти свойства определяются используемыми материалами конструктивных элементов пропорциональных предохранительных клапанов.
В частности, узлы линейки могут быть оснащены корпусами из серого (GG25) либо высокопрочного (GGG40) чугуна, углеродистой (GS-C25) или нержавеющие (CF8, CF8M) стали. Выбор материала плунжера несколько скромнее и ограничивается перечисленными марками стали. Кроме того, возможно изготовление этой продукции из специальных сплавов, перечень которых предоставляется по запросу.
Также заказчикам предлагаются различные базовые комплектации этой продукции:
- герметичный рычаг подрыва, герметичная крышка;
- открытый рычаг подрыва, герметичная крышка;
- без рычага, герметичная крышка;
- открытый рычаг подрыва, открытая крышка.
Ручной подрыв, реализованный в конструкции изделия, позволяет проверить его исправность и исключить прикипание золотника к седлу узла.
В комплект поставки MATICA PV300 помимо самого изделия также входит крепеж, ответные фланцы и указанные покупателем дополнительные опции. К таковым относится исполнение с мембраной, с блокирующим винтом, пассивированный, с ограничением хода тарелки, с датчиком срабатывания и ряд нетиповых опций по запросу покупателя.
Монтаж устройства на трубопроводе производится при помощи выбранного заказчиком соединения. Как изготовитель мы предлагаем выбрать из резьбового, фланцевого соединения и варианта под сварку. При установке арматуры на трубопроводе необходимо выдерживать направление потока, что указано стрелкой на корпусе.
