Отсечные клапаны MATICA AV400 с пневмоприводом из алюминиевого сплава

Характеристики
Вид оборудования Отсечные клапаны
Серия AV400
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

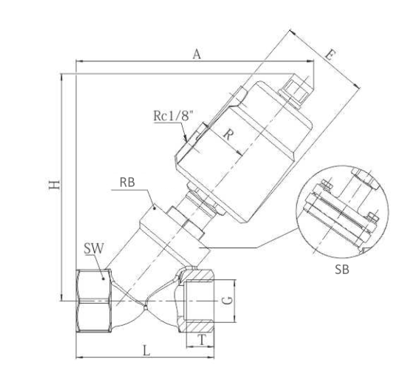

01 Клапаны с резьбовым присоединением




DN

 Размер привода

H



A



M



G”



T



L



SW
8 70 171 168 92 1/4 12 65 27
10 70 171 168 92 3/8 14 65 27
15 70 171 168 92 1/2 16 65 27
20 70 176 175 92 3/4 18 75 32
25 70 179 181 92 1 20 90 40
32 70 193 199 92 1-1/4 22 110 50


40

 70 194 203 92

1-1/2



24



120



56
120 269 276 164


50

 70 201 221 92

2



26



150



69
120 278 295 164
65* 120 316 279 164 2-1/2 26 178 85


80*

 120 338 328 164

3



27



210



100
160 374 362 223
* тип соединения крышки SB

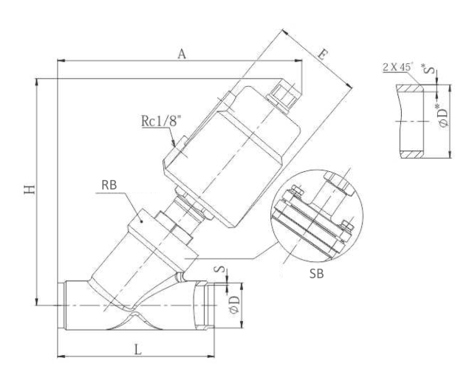

02 Клапаны с соединением под приварку




DN

 Размер привода

H



A



M



L

 H9 11850-1/H6 11850-2/H7 11850-3/H8
ØD S ØD S ØD S ØD S
10 70 171 165 92 70 17.4 3.8 12 1 13 1.5 14 2
15 70 171 165 92 70 22 3.25 18 1 19 1.5 20 2
20 70 176 173 92 80 27 3.75 22 1 23 1.5 24 2
25 70 179 182 92 100 34 4.25 28 1 29 1.5 30 2
32 70 193 204 92 125 39 3.75 34 1 35 1.5 36 2


40

 70 194 204 92

130



45



3.75



40



1



41



1.5



42



2
120 269 277 164


50

 70 201 216 92

150



57



3.75



52



1



53



1.5



54



2
120 278 289 164
65* 120 316 335 164 290 78 6.5 / / 70 2 / /
80* 120 338 357 164 310 91 6.5 / / 85 2 / /
160 374 391 223
100* 160 345 390 223 350 113 5.5 / / 104 2 / /
* тип соединения крышки SB

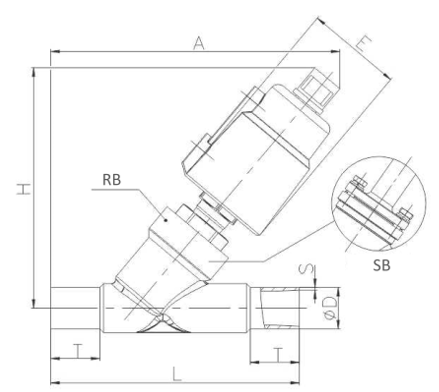

03 Клапаны с соединением под приварку (санитарное исполнение)




DN

 Размер привода

H



A



M



L



T



ØD



S
15 70 172 192 92 135 30 12.7 1.65
20 70 173 199 92 145 30 19.05 1.65
25 70 180 204 92 152 30 25.4 1.65


40

 70 190 222 92

182



30



38.1



1.65
120 270 295 164


50

 70 201 234 92

210



30



50.8



1.65
120 281 308 164
65* 120 316 317 164 230 26 63.5 1.65


80*

 120 339 370 164

310



26



76.2



1.65
160 375 404 223
* тип соединения крышки SB

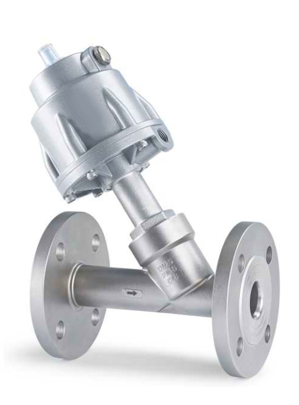

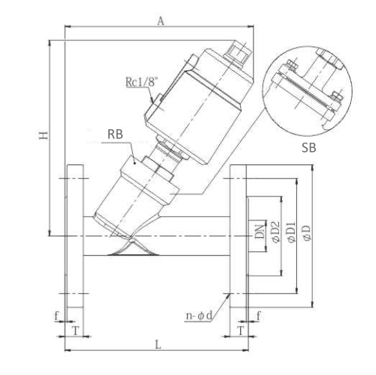

04 Клапаны с фланцевым присоединением




DN

 Размер привода

H



A



M



L



D



D1



D2



T



f



n-ød
15 70 181 173 92 130 95 65 45 14 2 4-14
20 70 185 181 92 150 105 75 58 16 2 4-14
25 70 188 187 92 160 115 85 68 16 2 4-14
32 70 204 194 92 180 140 100 78 18 2 4-18
40 70 205 211 92

200



150



110



88



18



2



4-18
40* 120 286 278 164
50 70 213 225 92

230



165



125



102



19



2



4-18
50* 120 296 294 164


65*



120



316



335



164



290



185



145



122



20



2

 4-18
8-18


80*

 120 338 357 164

310



200



160



138



20



2



8-18
160 374 391 223
100* 160 345 390 223 350 220 180 158 22 2 8-18
* тип соединения крышки SB

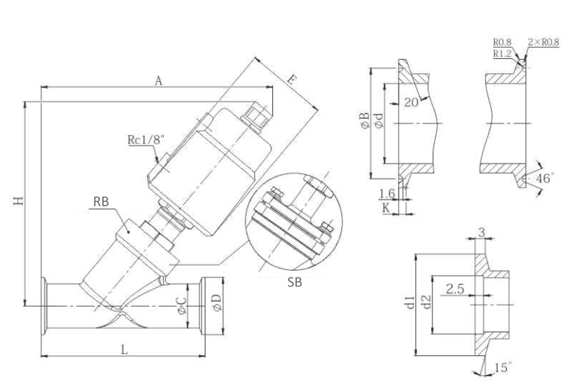

05 Клапаны с кламповым присоединением




DN

 Размер привода

H



A



M



L



ØC



ØD



ØB



Ød



K

 Vacuum
d1 d2
10 70 171 175 92 90 17.4 25 20.5 9.8 3.6 30 12.2
15 70 171 175 92 90 22 34 27.5 15.5 2.85 30 17.2
20 70 175 185 92 105 27 50.5 43.5 19.5 2.85 / /
25 70 178 197 92 130 34 50.5 43.5 25.5 2.85 40 26.2
32 70 192 213 92 145 39 50.5 43.5 31.5 2.85 / /


40

 70 194 219 92

160



45



64



56.5



37.5



2.85



55



41.2
120 273 292 164


50

 70 201 228 92

175



57



64



56.5



49.5



2.85



75



52.2
120 281 302 164
65* 120 316 330 164 278 75 91 83.5 66 2.85 87 70


80*

 120 337 347 164

290



89



106



97



78



2.85



114



85
160 374 381 223
* тип соединения крышки SB

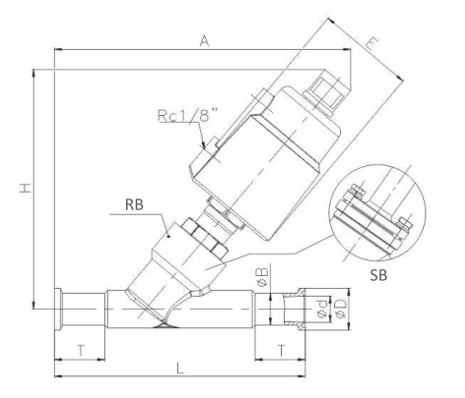

06 Клапаны с кламповым присоединением (санитарное исполнение)




DN

 Размер привода

H



A



M



L



ØD



ØB



Ød



T
15 70 172 195 92 130 25 12.7 9.4 30
20 70 173 201 92 150 25 19.05 15.75 30
25 70 180 208 92 160 50.5 25.4 22.1 30


40

 70 190 231 92

200



50.5



38.1



34.8



30
120 270 304 164


50

 70 201 244 92

230



64



50.8



47.5



30
120 281 318 164
65* 120 315 347 164 290 77.4 63.5 60.2 26


80*

 120 339 370 164

315



91



7.2



72.9



26
160 375 406 223
* тип соединения крышки SB
07 Технические характеристики клапанов одностороннего действия

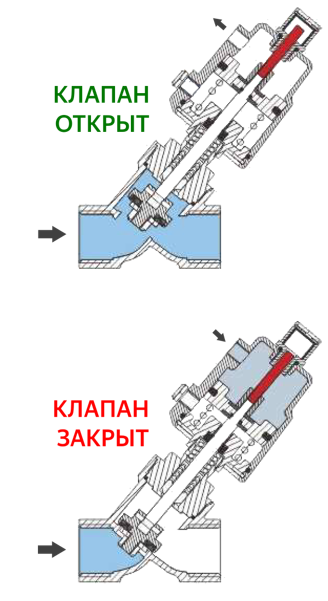

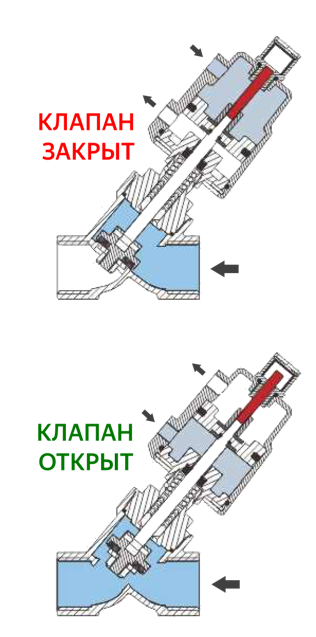

Нормально закрытое положение (тип NC), поток под седло



  DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
10 13 3.9 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
15 13 4.3 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
20 18 7.6 50A 0-1.4 ≥ 0.45
  25   24   15.8 50A 0-0.8 ≥ 0.45
63A 0-1.3 ≥ 0.5
63B 0-0.8 ≥ 0.3
  32   31   26 63A 0-0.6 ≥ 0.5
90A 0-1.6 ≥ 0.6
90B 0-1.3 ≥ 0.45
  40   35   32 63A 0-0.5 ≥ 0.5
90A 0-1.6 ≥ 0.6
90B 0-1.1 ≥ 0.45
    50     45     52 63A 0-0.2 ≥ 0.5
90A 0-1.0 ≥ 0.6
90B 0-0.7 ≥ 0.45
120A 0-1.6 ≥ 0.55
120B 0-1.1 ≥ 0.45
    65     61     83.2 90A 0-0.5 ≥ 0.6
90B 0-0.2 ≥ 0.45
120A 0-0.9 ≥ 0.55
120B 0-0.6 ≥ 0.45
120D 0-0.5 ≥ .35
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально закрытое положение (тип NC), поток на седло



  DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
10 13 3.9 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
15 13 4.3 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.35-0.5
25 24 15.8 50 0-1.6 0.35-0.55
63 0-1.6 0.3-0.4
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.35
40 35 32 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.4
  50   45   52 63 0-0.9 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

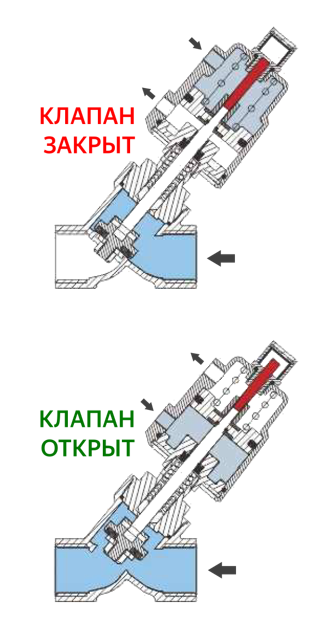

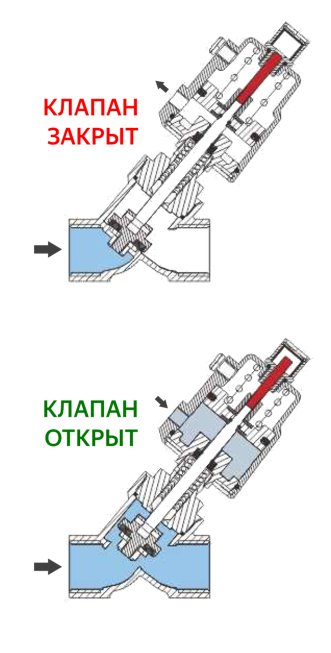

Нормально-открытая функция (NO), поток под седло



  DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.6
25 24 15.8 50 0-1.3 0.3-0.6
63 0-1.6 0.3-0.5
32 31 26 63 0-1.3 0.3-0.6
40 35 32 63 0-0.7 0.3-0.6
90 0-1.6 0.3-0.45
50 45 52 63 0-0.5 0.3-0.6
90 0-1.2 0.3-0.6
65 61 83.2 90 0-0.75 0.3-0.6
120 0-1.4 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-открытая функция (NO), поток на седло





DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
10 13 3.9 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
15 13 4.3 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
20 18 7.6 50 0-1.2 ≥ 0.3
25 24 15.8 50 0-0.3 ≥ 0.3
63 0-1.6 ≥ 0.45
32 31 26 63 0-1.4 ≥ 0.45
40 35 32 63 0-1.4 ≥ 0.45
50 45 52 63 0-0.6 ≥ 0.45
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.
08 Технические характеристики клапанов двухстороннего действия

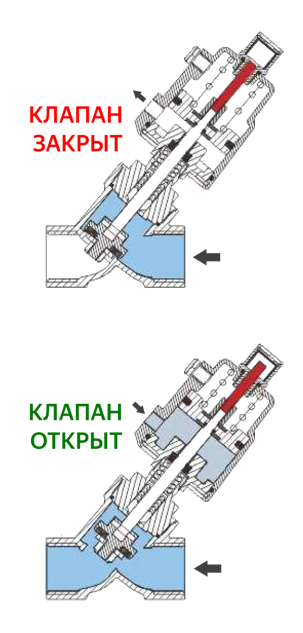

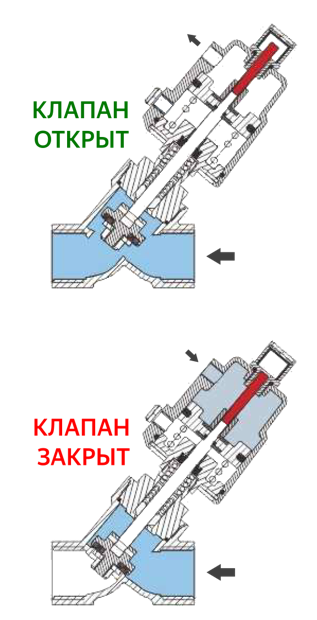

Нормально-закрытая функция (NC) с пружиной, поток под седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.3 0.3-0.65
63 0-1.6 0.3-0.55
32 31 26 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.45
40 35 32 63 0-1.6 0.3-0.75
90 0-1.6 0.3-0.5
  50   45   52 63 0-0.4 0.3-0.75
90 0-1.6 0.3-0.6
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.75
120 0-1.6 0.3-0.6
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) с пружиной, поток на седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.3-0.5
10 13 3.9 40 0-1.6 0.3-0.45
50 0-1.6 0.3-0.35
15 13 4.3 40 0-1.6 0.3-0.35
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.6 0.3-0.45
63 0-1.6 0.3-0.35
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.4
40 35 32 63 0-1.6 0.3-0.65
90 0-1.6 0.3-0.4
  50   45   52 63 0-1,0 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) без пружины, поток под седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.3 0.3-0.65
63 0-1.6 0.3-0.55
32 31 26 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.45
40 35 32 63 0-1.6 0.3-0.75
90 0-1.6 0.3-0.5
  50   45   52 63 0-0.4 0.3-0.75
90 0-1.6 0.3-0.6
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.75
120 0-1.6 0.3-0.6
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) без пружины, поток на седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.3-0.5
10 13 3.9 40 0-1.6 0.3-0.45
50 0-1.6 0.3-0.35
15 13 4.3 40 0-1.6 0.3-0.35
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.6 0.3-0.45
63 0-1.6 0.3-0.35
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.4
40 35 32 63 0-1.6 0.3-0.65
90 0-1.6 0.3-0.4
  50   45   52 63 0-1,0 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.
09 Описание приводов клапанов AV300




Тип клапана



Размер привода



Подключение воздуха

 Верхнее соединение привода Верхнее соединение штока Расстояние от штока до верха привода

(мм)

 Максимальный расход воздуха Открыто/Закрыто (л)

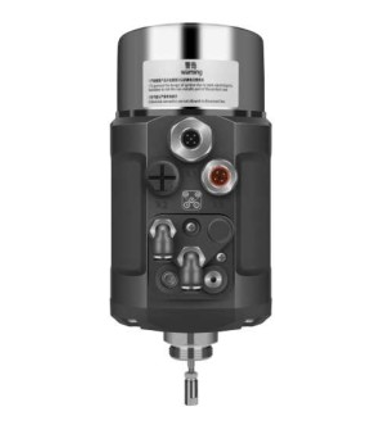

Позиционер ход


AV400

 70 G1/8” M16x1.0 M6 35.0 0.81 S2
120 G1/8” M22x1.5 M10 81.0 5.40 S3
160 G1/4” M22x1.5 M10 96.0 9.60 S3
* Приведенные выше данные приведены только для справки. Могут существовать различия для различных спецификаций или конфигураций. Пожалуйста, свяжитесь с нами для подтверждения конкретного выбора.

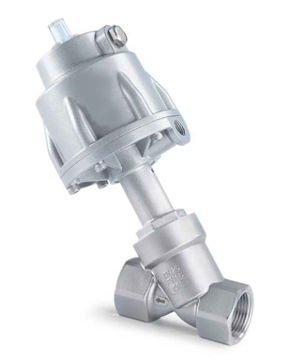

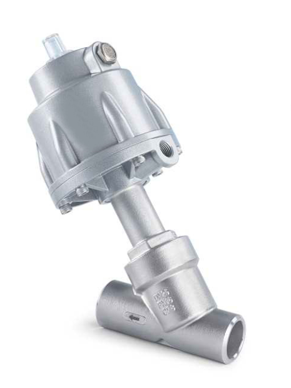

Отсечные клапаны MATICA AV400 с пневмоприводом из алюминиевого сплава

Отсечные клапаны MATICA AV400 с пневмоприводом из алюминиевого сплава – запорно-регулирующая арматура углового исполнения, обеспечивающая управление величиной рабочей среды в гидравлическом или газовом контуре давлением до 1,6/2,5 МПа. Устройство позволяет автоматически перекрыть подачу рабочей среды на линии после себя за счет давления воздуха от управляющего пневмопривода. Возврат в исходное положение осуществляет сжатая пружина, упругость которой преодолевает при работе управляющее давление.

Рабочими средами, с которыми допустимо применение этого узла, являются нейтральные и слабоагрессивные газы и жидкости широкого спектра, пар, слабые растворы щелочей и кислот, масла, спирты и так далее. Температура прокачиваемых сред не должна превышать +220°С.

Оснащенные алюминиевыми пневматическими приводами технологичные изделия 400-той линейки MATICA применяются в различных видах производств. Также они активно используются в жилищно-коммунальной сфере на линиях систем канализации, водоснабжения, отопления и кондиционирования.

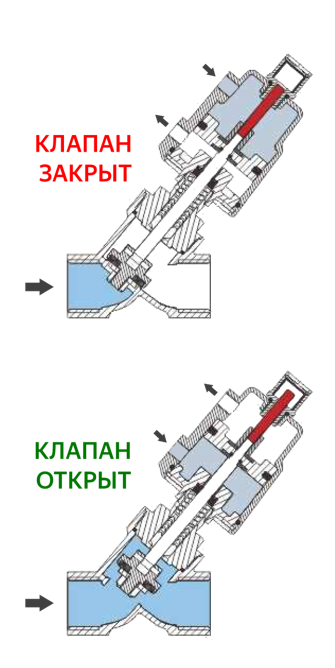

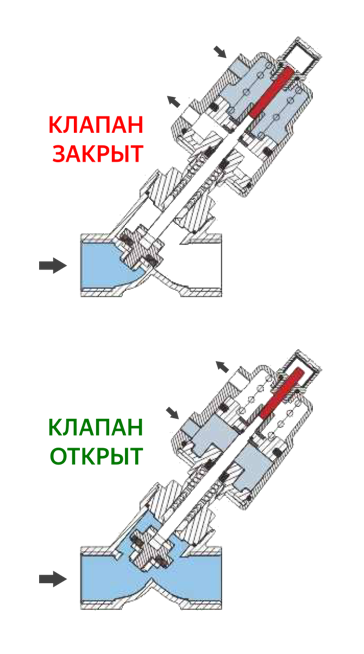

Конструкция угловых отсечных клапанов MATICA AV400 с пневмоприводом из алюминиевых сплавов отличается комфортом применения, надежностью работы и широким выбором опций.

Клапаны с алюминиевым пневматическим приводом предлагаются заказчикам

в трех различных исполнениях:

  • NC – нормально закрытый;
  • NO – нормально открытый;
  • DC – двойного действия.

Также наши покупателю могут выбрать ряд других параметров, сочетание которых обеспечить их эксплуатации в конкретных условиях с максимальной эффективностью.

Таковыми, например, являются материальные исполнения ключевых конструктивных элементов арматуры. Корпус и плунжер изделий выполнены из нержавеющих сталей (CF8, CF8M) либо сплавов по выбору заказчика. Высокая герметичность и отсутствие протечек обеспечивается благодаря гамме уплотнений (PTFE, RPTFE, PEEK), позволяющие применять узел с химически агрессивными веществами. Для отдельных практических применений, отличающихся высокими требованиями к чистоте рабочей среды, предлагаются также варианты санитарного исполнения этой продукции.

Варианты крепления клапана на трубопроводе MATICA AV400 с пневмоприводом из алюминиевого сплава также разнообразны. Покупатели могут выбрать из четырех стандартных (фланцевые, резьбовые, кламповые и под приварку) и нетиповых версий соединения, которыми могут быть снабжены приобретаемые ими моделей устройств.

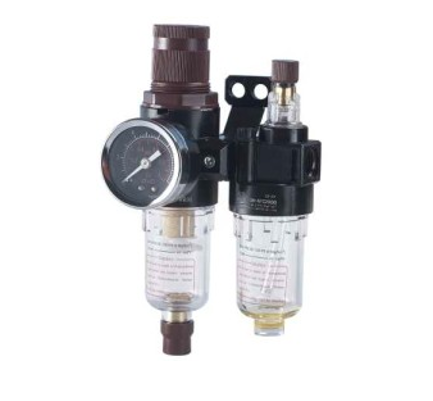

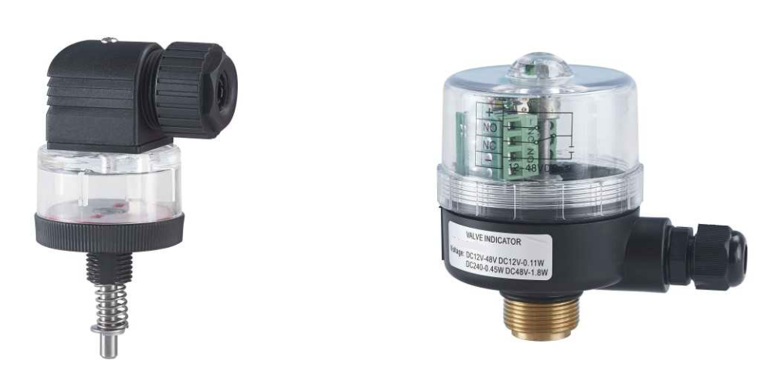

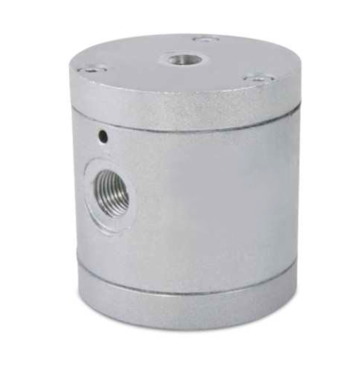

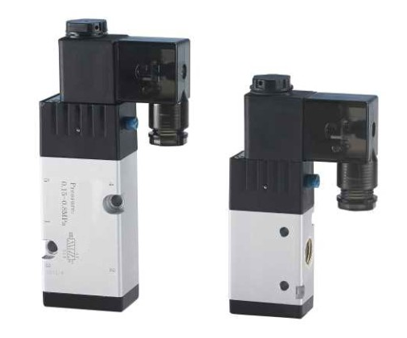

В комплекте MATICA AV400 может быть поставлено и разнообразное дополнительное оснащение.

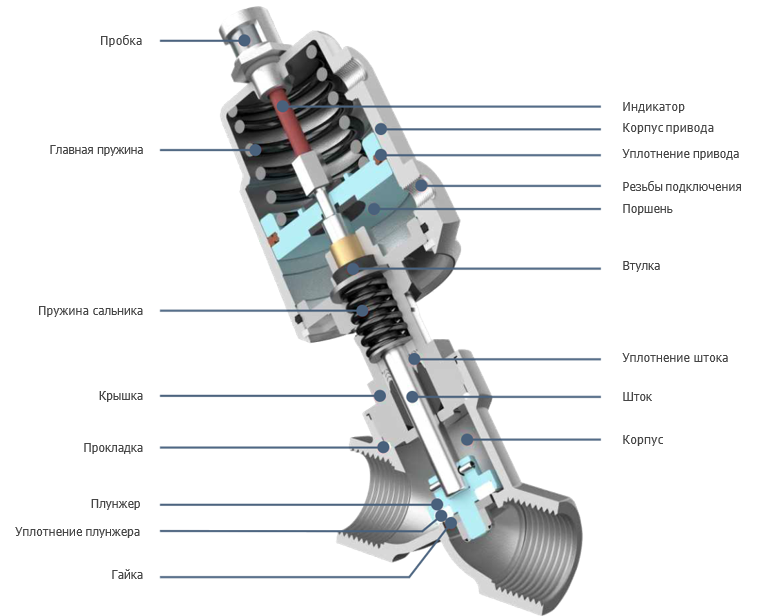

Конструкция

Тип конструкции:Клапан отсечной седельный с пневмоприводом
Диаметр номинальный, DN8 – 65
Давление номинальное, МПа1,6 / 2,5
Управляющее давление, МПа0,2…1,0
Температура рабочей среды:до +220°С
Основные рабочие среды:Вода, воздух, природный газ, масла, нефтепродукты, спирты, морская вода, слабоагрессивные среды
Присоединение:резьбовые;
фланцевые;
кламповые;
под приварку
Ответные фланцы:ГОСТ 33259-2015
Направление подачи рабочей среды:Указано стрелкой на корпусе

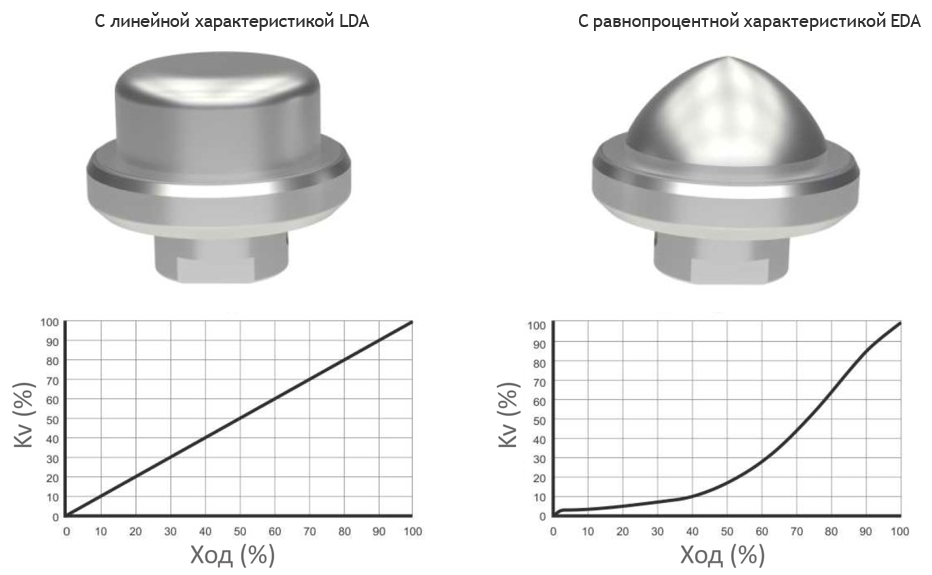

Типы запорно-регулирующих плунжеров

1 2 3 4 5 6 7 8 9 10 11 12 13
AV 4 4 4 — PTFE .EDA — DN 25 — 1,6 — 200 — 3 — 70 NC — EPP
1. Обозначение типа
AVКлапан отсечной седельный
2. Маркировка серии
4с пневмоприводом из алюминия
3. Материал корпуса
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9специальные стали и сплавы
4. Материал плунжера
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9не типовые стали и сплавы
5. Уплотнение плунжера
PTFEкольцо PTFE
RPTFEкольцо RPTFE
PEEKкольцо PEEK
6. Запорно-регулирующий плунжер
хнет
LDAс линейной характеристикой
EDAс равнопроцентной характеристикой
7. Условный диаметр, DN
8-658-65 мм
8. Условное давление
1,61.6 МПа
2,52.5 МПа
9. Максимальная рабочая температура
200200°C для PTFE
220220°C для RPTFE
10. Тип присоединения
1резьба
2под приварку
2sпод приварку (санитарное исполнение)
3фланцевое
5Tri-Clamp
5sTri-Clamp (санитарное исполнение)
9нетиповое присоединение
11. Размер привода
70размер привода 70
12. Положение клапана
NСнормально закрытый
NOнормально открытый
DCдвойного действия
13. Опции
хнет
HAручной дублер
PIблок датчиков положения
PSконцевой выключатель
SVсоленоидный клапан
PFRфильтр-регулятор давления
EPPэлектропневматический позиционер
IEPPинтеллектуальный электропневматический позиционер
Пример заказа: AV344-PTFE.EDA-DN25-1,6-200-3-70 NC-EPP
AVЗатвор дисковый поворотный
4с пневмоприводом из алюминия
4корпус из нержавеющей стали CF8 (AISI304)
4плунжер из нержавеющей стали CF8 (AISI304)
PTFEуплотнение плунжера PTFE
DN25условный диаметр DN25
1,6условное давление, 1,6 МПа
200максимальная температура 200°С
3фланцевое соединение
70размер привода 70
NCнормально закрытый тип
EPPэлектропневматический позиционер

Опциональное оснащение отсечных клапанов MATICA AV300

Заказчикам запорно-регулирующая арматуры этой серии предлагаются следующие опции для автоматизации процессов и настройки клапанов.

01 Фильтр-регулятор
Рабочее давление 0,12 МПа
Диапазон давления на выходе 0.05~0.95Mpa
Ограничение хода в диапазоне от 0 до 100%
Температура среды  –20°C до +70°C
Точность фильтрации до 5 мкм
Материалы алюминий, спеченная бронза, поликарбонат, NBR (нерж. сталь по запросу)
Размер подключения G1/8”, G1/4”, G3/8″



Фильтр-регулятор (он же — фильтр-редуктор) MATICA PFR сочетает в себе функции двух устройств – регулятора давления и воздушного фильтра. Изготавливаемое из широкого спектра материалов на выбор, это оснащение обеспечивает стабилизацию уровня рабочего давления в системе при ощутимой экономии пространства. При этом подаваемый газовый поток эффективно очищается, в результате чего повышается срок службы оборудования в контуре в целом.

02 Пневматический балансировочный клапан
Размеры P, A G1/4″
Размеры S1, S2 G1/8″
Температура среды  –10°C до +100°C
Диапазон давления S1 0.02-0.04 МПа
Диапазон давления S2 S1+0.01 МПа

MATICA PBV позволяет подстраиваться отсечному клапану под изменение рабочего давления, обеспечивая стабильность этого показателя на выходе из узла.

03 Блок датчиков положения
Напряжение питания 12-48 V DC
Регулируемый диапазон хода устройства обратной связи 10-30 мм

Блок концевых выключателей устанавливается на пневмопривод и предназначен для визуальной и электрической сигнализации конечных положений штока.

04 Соленоидный клапан управления приводом
Рабочее давление 0,15-0,8 МПа
Номинальный диаметр G1/8″, G1/4″, G3/8″
Напряжение питания 24V DC, 12V DC, 220V AC, 110V AC, 24V AC
Температура среды  –20°C до +70°C
Функция клапана 3/2, 5/2
Степень защиты IP5 (67 по запросу)

Выполненные из алюминия пневматические распределители с электромагнитным управлением MATICA SV предназначены для управления исполнительными устройствами путем распределения воздушных потоков. Комплект устройств включает катушку, клапан и разъем для подключения.

05 Позиционеры
Тип электропневматический позиционер
Максимальное давление воздуха 3-7 бар (44-102Psi)
Размеры 86×139, Ф86х167’
Напряжение питания 24V DC
Сигнал управления 0/4-20 мА, 0-5/10 В
Выходной сигнал 0/4-20 мА, 0-5/10 В
Потребляемая мощность <5 Вт
Диапазон хода 5-25 мм; 25-50 мм
Диапазон температур -10°C…+90°C
Класс защиты по ГОСТ 14254-96 IP65

Интеллектуальные позиционеры MATICA EPP/IEPP для пневматических приводов – фирменное оснащение, максимально адаптированное для предлагаемой продукции. Интуитивно понятное и удобное управление при помощи датчиков предоставляет пользователю широкий спектр возможностей настройки различных параметров работы отсечного клапана.

06 Концевой датчик положения
Полярность NPN — общее положительное напряжение, выходное отрицательное напряжение;
PNP — общее отрицательное напряжение, выходное положительное напряжение
Напряжение питания 6-36V DC
Ток 200 мА
Дистанция срабатывания 3 мм +/- 10%
Степень защиты IP67

MATICA PS — концевой индуктивный датчик, предназначенный для сигнализации о достижении штоком конечных положений в открытом и закрытом состоянии клапана. Принцип его работы заключается в изменении параметром магнитного поля, когда в зона срабатывания находится металлический объект (собственно, элемент штока узла).

Преимущества
Монтаж
Гарантия и сертификаты

Отсечные клапаны MATICA AV400 с алюминиевым пневмоприводом характеризуются следующими преимуществами:

  • Герметичность класса «А»;
  • Надежность применения во всем спектре указанных давлений и температур;
  • Длительный срок службы, который обеспечивают применяемые материалы и конструктивные решения;
  • Разнообразие жидкостей и газов, с которыми можно применять эту продукцию;
  • Точность настройки параметров работы узла;
  • Высокое быстродействие при получении командных сигналов от пневматического привода;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Разнообразие доступных к заказу модификаций арматуры и широкий перечень дополнительных опций.
  • При монтаже обязательно соблюдать направление подачи среды, указанное стрелкой на корпусе арматуры.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

Позвонить
