Клапан отсечной седельный MATICA AV300 с нержавеющим пневмоприводом

Характеристики
Вид оборудования Отсечные клапаны
Серия AV300
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

MATICA AV300: Абсолютная надежность там, где полимеры бессильны

Работаете с особо агрессивными средами, абразивными частицами или экстремальным давлением? Нужна арматура, которая выдерживает интенсивные циклы нагружения без риска разрушения привода? Серия отсечных седельных клапанов MATICA AV300 — это промышленный Heavy Duty. Цельностальная конструкция с пневмоприводом из нержавеющей стали AISI 304 обеспечивает беспрецедентную ударную прочность, устойчивость к вибрациям и пожаробезопасность на объектах нефтегазового сектора, химических реакторах и магистральных трубопроводах.

Почему инженеры выбирают MATICA AV300?

Тотальная стойкость к самым жестким средам. Корпус, плунжер, шток И пневмопривод — всё из нержавеющей стали AISI 304/316. AV300 не просто перекрывает кислоты, щелочи, растворители и рассолы. Он сам является броней. В отличие от алюминиевых или полимерных аналогов, этот привод не треснет при гидроударе, не расплавится при пожаре и не выйдет из строя в цехе с агрессивной атмосферой.

Нержавеющий пневмопривод — стальная уверенность. Полимер легкий, но сталь — вечная. Привод MATICA AV300 из AISI 304:

  • Не боится механических повреждений — удары инструментом, падения, обледенение.
  • Работает на любых сжатых средах — воздух, азот, природный газ без риска разрушения корпуса.
  • Экстремальные давления подачи — управляющее давление до 1,0 МПа (опционально выше).
  • Срок службы более 1 000 000 циклов — ресурс ограничен только уплотнениями поршня.

Агрессивные среды и высокие температуры. Стальной привод расширяет диапазон рабочей среды до +250°C (с соответствующими уплотнениями). Материал корпуса и привода не деградирует под воздействием ультрафиолета, озона или химических испарений. Это решение для опасных производств, где отказ арматуры = катастрофа.

Универсальность монтажа и давлений. AV300 штатно работает при PN до 2,5 МПа (опционально до 4,0 МПа). Присоединения: резьба, фланцы (ГОСТ, ANSI), кламп или под приварку. Проход DN 8–100 мм. Стрелка направления потока на корпусе исключает ошибки сборки.

Конструктивные преимущества для жесткой эксплуатации
В отличие от шаровых кранов, седельный затвор AV300 гарантирует линейную пропускную характеристику и полное отсутствие заклинивания после долгого простоя с кристаллизующимися средами. Плунжер из AISI 316 с зеркальной полировкой входит в PTFE/RPTFE седло без гидроударов. Двойной шток (AISI 316) с уплотнениями VITON + армированная PTFE манжета — нулевой выброс среды в атмосферу.

Пружина из нержавеющей стали (опция) для «нормально закрытого» или «нормально открытого» исполнения. В стандарте — высоконагруженная пружинная сталь с защитным покрытием.

Гибкость управления: от пневматики до роботизации

Нержавеющий привод AV300 — это платформа для любых систем автоматизации:

  • Ручной дублер — маховик для аварийного закрытия при отключении воздуха.
  • Электропневматические позиционеры (4–20 мА, HART, Profibus) — точное дозирование.
  • Пневмораспределители (24V DC, 110V, 220V) со взрывозащитой Ex d / Ex ia.
  • Конечные выключатели — индуктивные или герконовые для систем безопасности SIL.
  • Блоки подготовки воздуха — фильтр-влагоотделитель + маслораспылитель для стальной гильзы.

Эксплуатационные выгоды для тяжелой промышленности

  • Снижение CAPEX на замену. Клапан с нержавеющим приводом покупается один раз на 20 лет.
  • Пожаробезопасность. Сталь не горит и не плавится. Соответствие API 607 / ISO 10497 (опционально).
  • Антивандальность. Привод невозможно повредить случайно — только целенаправленно.
  • Минимальное ТО. Смазка штока раз в 2 года. Замена уплотнений — без снятия привода с трубопровода.

Где купить клапаны MATICA AV300 в Беларуси?

Получите коммерческое предложение за 15 минут. Мы помогаем с подбором точного исполнения: под ваше давление (1,6 или 2,5 МПа), тип среды (от воздуха до кислот), температуру и необходимость сертификации. Поставка с оригинальными пневмоприводами и гарантией производителя. Доставка по Минску и всем регионам РБ (Брест, Витебск, Гомель, Гродно, Могилев).

Нужен расчет или консультация? Напишите нам в чат или оставьте заявку на сайте. Наши инженеры подберут аналог, если MATICA AV300 не подходит по параметрам.

MATICA AV300. Стальная воля. Седельная точность.

Типы запорно-регулирующих плунжеров

Тип конструкции:Клапан отсечной седельный с пневмоприводом
Диаметр номинальный, DN8 – 100
Давление номинальное, МПа1,6 / 2,5
Управляющее давление, МПа0,2…1,0
Температура рабочей среды:до +220°С
Основные рабочие среды:Вода, воздух, природный газ, масла, нефтепродукты, спирты, морская вода, слабоагрессивные среды
Присоединение:резьбовые;
фланцевые;
кламповые;
под приварку
Ответные фланцы:ГОСТ 33259-2015
Направление подачи рабочей среды:Указано стрелкой на корпусе

Материалы

01 Материалы конструктивных элементов отсечных клапанов MATICA AV300


Пружина Пружинная сталь
Цилиндр CF8 (AISI304)
CF8M (AISI316)
Уплотнение FPM
Крышка CF8 (AISI304)
CF8M (AISI316)
Шток CF8M (AISI316)
Плунжер CF8 (AISI304)
CF8M (AISI316)
Уплотнение PTFE
RPTFE
Гайка CF8M (AISI316)
Уплотнение PTFE
RPTFE
Кольцо VITON
Корпус CF8 (AISI304)
CF8M (AISI316)

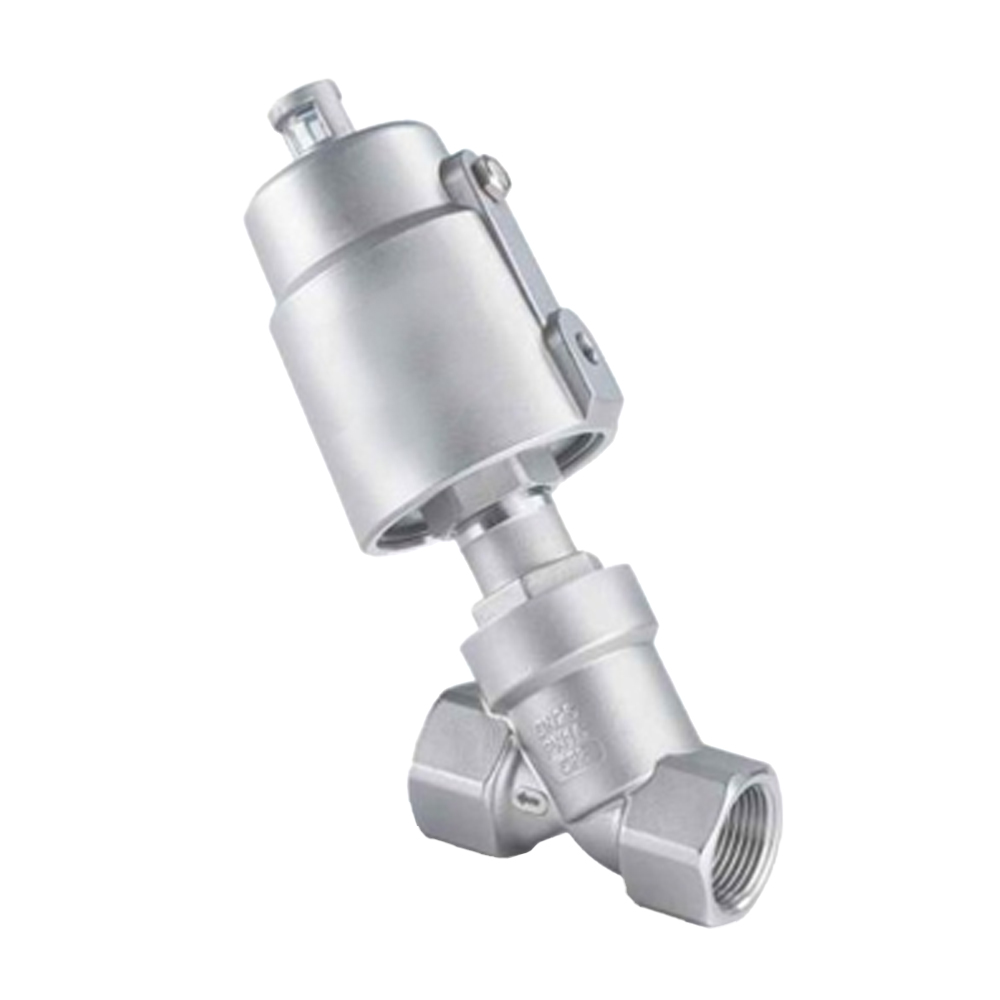

01 Клапаны с резьбовым присоединением


DN

 Размер привода

E



R



H



A



G”



T



L



SW


8

 40 50 26 110 117

1/4



12



65



27
50 60 35 140 143


10

 40 50 26 110 117

3/8



14



65



27
50 60 35 140 143


15

 40 50 26 110 117

1/2



16



65



27
50 60 35 140 143
20 50 60 35 147 150 3/4 18 75 32


25

 50 60 35 146 154

1



20



90



40
63 75 41 169 173


32

 63 75 41 181 190

1-1/4



22



110



50
90 106 55 223 230


40

 63 75 41 181 193

1-1/2



24



120



56
90 106 55 223 234


50

 63 75 41 188 211

2



26



150



69
90 106 55 229 252
65* 90 106 55 279 268 2-1/2 26 178 85
* тип соединения крышки SB

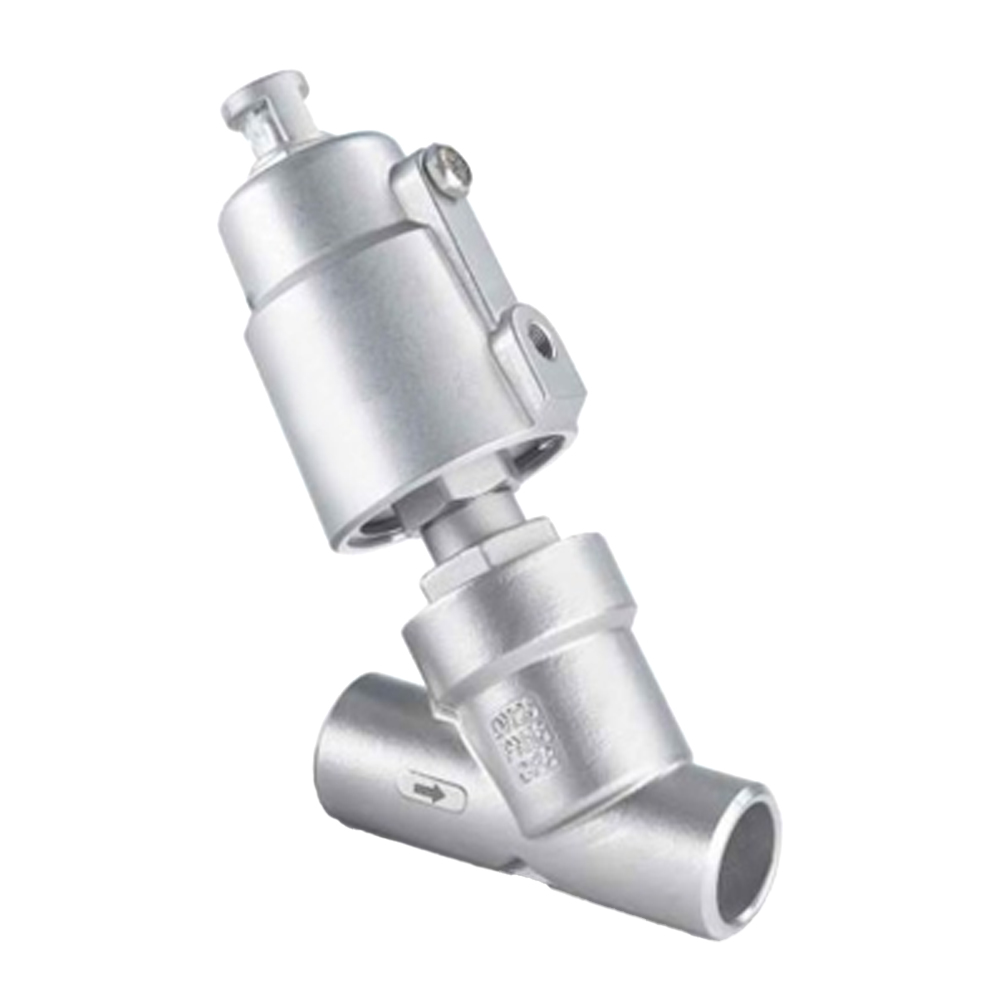

02 Клапаны с соединением под приварку


DN

 Размер привода

E



H



A



L

 H9 11850-1/H6 11850-2/H7 11850-3/H8
ØD S ØD S ØD S ØD S


10

 40 50 112 118

70



17.4



3.8



12



1



13



1.5



14



2
50 60 141 140


15

 40 50 112 118

70



22



3.25



18



1



19



1.5



20



2
50 60 141 140
20 50 60 145 149 80 27 3.75 22 1 23 1.5 24 2


25

 50 60 145 155

100



34



3.75



28



1



29



1.5



30



2
63 75 167 174


32

 63 75 181 195

125



39



3.75



34



1



35



1.5



36



2
90 106 222 236


40

 63 75 181 194

130



45



3.75



40



1



41



1.5



42



2
90 106 223 234


50

 63 75 188 205

150



57



3.75



52



1



53



1.5



54



2
90 106 229 246
65* 90 106 276 306 290 78 6.5 / / 70 2 / /
* тип соединения крышки SB

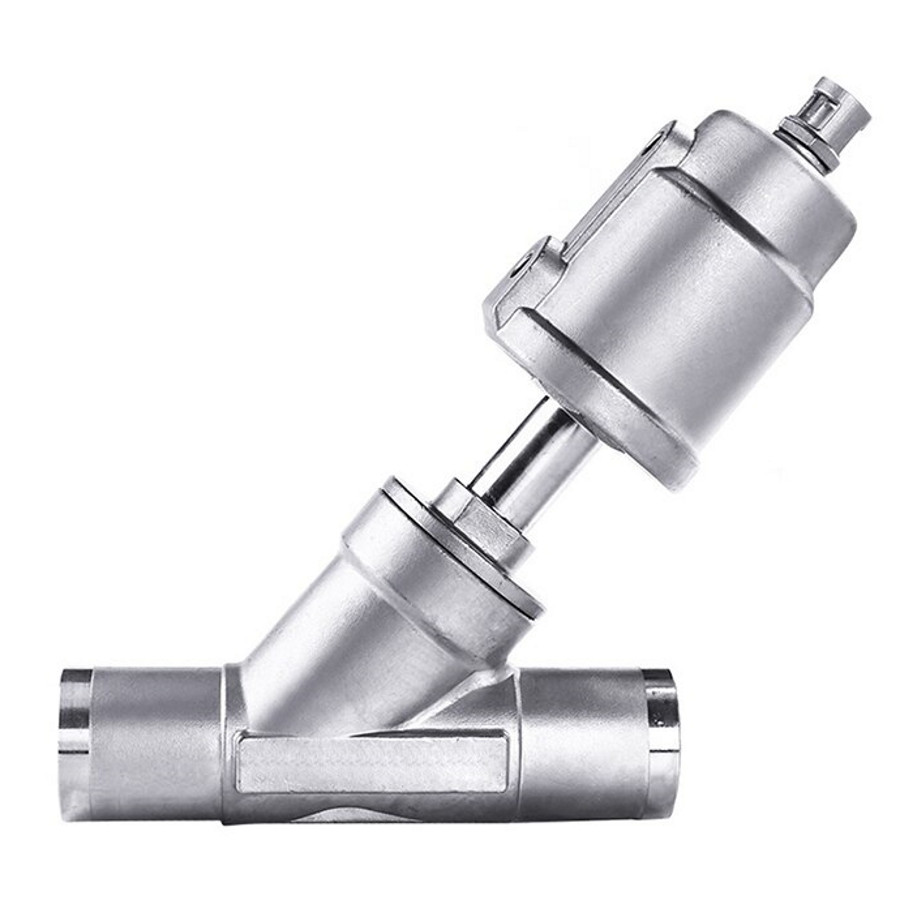

03 Клапаны с соединением под приварку (санитарное исполнение)


DN

 Размер привода

E



H



A



L



T



ØD



S


15

 40 50 127 155

135



30



12.7



1.65
50 60 142 167
20 50 60 144 175 145 30 19.05 1.65


25

 50 60 147 177

152



30



25.4



1.65
63 75 170 196


40

 63 75 178 212

182



30



38.1



1.65
90 106 220 252


50

 63 75 188 224

210



30



50.8



1.65
90 106 229 265
65* 90 106 286 297 230 26 63.5 1.65
* тип соединения крышки SB
04 Клапаны с фланцевым присоединением


DN

 Размер привода

E



H



A



L



D



D1



D2



T



f



n-ød


15

 40 50 125 135

130



95



65



45



14



2



4-14
50 60 149 148
20 50 60 154 158 150 105 75 58 16 2 4-14


25

 50 60 154 160

160



115



85



68



16



2



4-14
63 75 178 177


32

 63 75 192 185

180



140



100



78



18



2



4-18
90 106 237 224


40

 63 75 193 201

200



150



110



88



18



2



4-18
90 106 237 240


50

 63 75 200 215

230



165



125



102



19



2



4-18
90 106 244 254


65*



90



106



279



306



290



185



145



122



20



2

 4-18
8-18
* тип соединения крышки SB

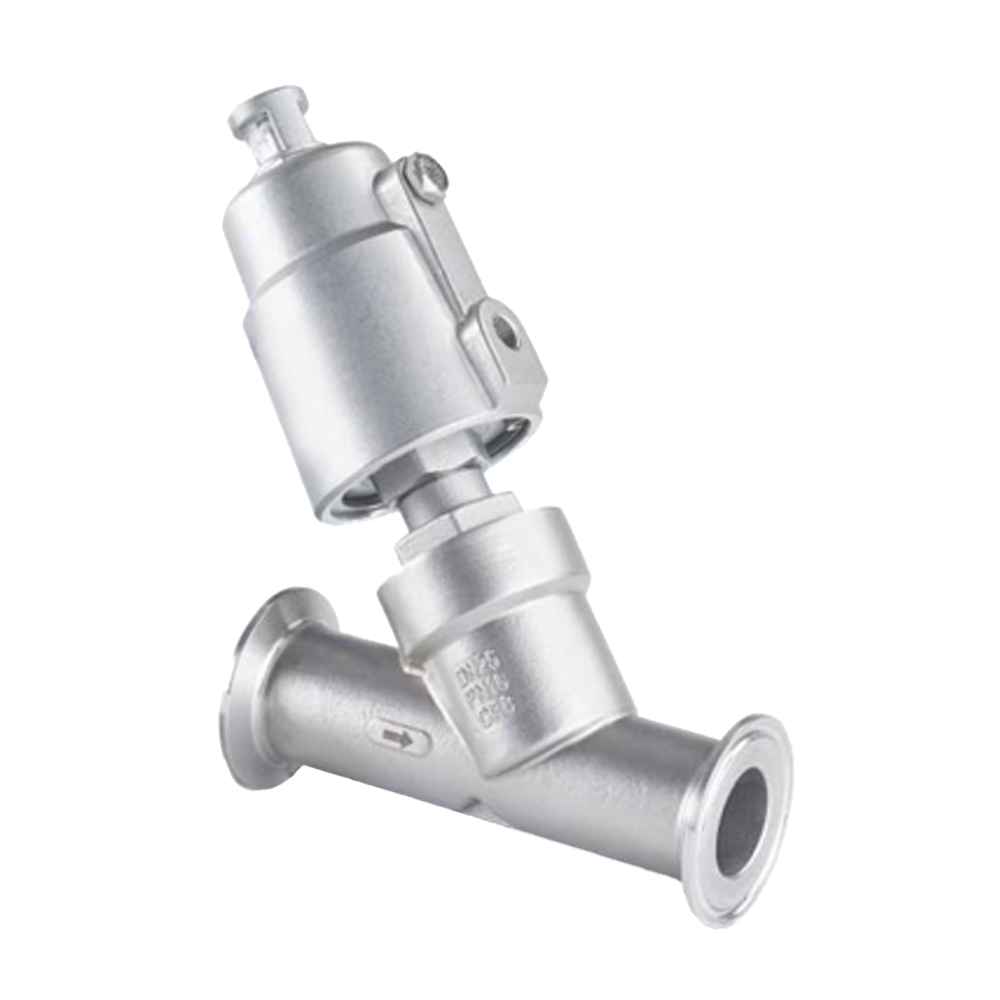

05 Клапаны с кламповым присоединением


DN

 Размер привода

E



H



A



L



ØC



ØD



ØB



Ød



K

 Vacuum
d1 d2


10

 40 50 115 130

90



17.4



25



20.5



9.8



3.6



30



12.2
50 60 141 150


15

 40 50 115 130

90



22



34



27.5



15.5



2.85



30



17.2
50 60 141 150
20 50 60 145 161 105 27 50.5 43.5 19.5 2.85 / /


25

 50 60 145 170

130



34



50.5



43.5



25.5



2.85



40



26.2
63 75 167 189


32

 63 75 181 205

145



39



50.5



43.5



31.5



2.85



/



/
90 106 222 246


40

 63 75 181 209

160



45



64



56.5



37.5



2.85



55



41.2
90 106 223 249


50

 63 75 188 218

175



57



64



56.5



49.5



2.85



75



52.2
90 106 229 258
65* 90 106 279 300 278 75 91 83.5 66 2.85 87 70
* тип соединения крышки SB
06 Клапаны с кламповым присоединением (санитарное исполнение)


DN

 Размер привода

E



H



A



L



ØD



ØB



Ød



T


15

 40 50 112 145

130



25



12.7



19.4



30
50 60 142 170
20 50 60 144 177 150 25 19.05 15.75 30


25

 50 60 147 181

160



50.5



25.4



22.1



30
63 75 170 200


40

 63 75 178 221

200



50.5



38.1



34.8



30
90 106 220 261


50

 63 75 188 234

230



64



50.8



47.5



30
90 106 229 275
65* 90 106 286 327 290 77.4 63.5 60.2 26
* тип соединения крышки SB
07 Технические характеристики клапанов одностороннего действия

Нормально закрытое положение (тип NC), поток под седло



DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
10 13 3.9 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
15 13 4.3 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
20 18 7.6 50A 0-1.4 ≥ 0.45


25



24



15.8

 50A 0-0.8 ≥ 0.45
63A 0-1.3 ≥ 0.5
63B 0-0.8 ≥ 0.3


32



31



26

 63A 0-0.6 ≥ 0.5
90A 0-1.6 ≥ 0.6
90B 0-1.3 ≥ 0.45


40



35



32

 63A 0-0.5 ≥ 0.5
90A 0-1.6 ≥ 0.6
90B 0-1.1 ≥ 0.45




50





45





52

 63A 0-0.2 ≥ 0.5
90A 0-1.0 ≥ 0.6
90B 0-0.7 ≥ 0.45
120A 0-1.6 ≥ 0.55
120B 0-1.1 ≥ 0.45




65





61





83.2

 90A 0-0.5 ≥ 0.6
90B 0-0.2 ≥ 0.45
120A 0-0.9 ≥ 0.55
120B 0-0.6 ≥ 0.45
120D 0-0.5 ≥ .35


80



80



119

 120A 0-0.5 ≥ 0.55
120B 0-0.3 ≥ 0.45
120C 0-0.2 ≥ 0.4
100 90 132 120A 0-0.25 ≥ 0.55
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально закрытое положение (тип NC), поток на седло



DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
10 13 3.9 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
15 13 4.3 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.35-0.5
25 24 15.8 50 0-1.6 0.35-0.55
63 0-1.6 0.3-0.4
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.35
40 35 32 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.4


50



45



52

 63 0-0.9 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-открытая функция (NO), поток под седло



DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.6
25 24 15.8 50 0-1.3 0.3-0.6
63 0-1.6 0.3-0.5
32 31 26 63 0-1.3 0.3-0.6
40 35 32 63 0-0.7 0.3-0.6
90 0-1.6 0.3-0.45
50 45 52 63 0-0.5 0.3-0.6
90 0-1.2 0.3-0.6
65 61 83.2 90 0-0.75 0.3-0.6
120 0-1.4 0.3-0.7
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-открытая функция (NO), поток на седло



DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
10 13 3.9 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
15 13 4.3 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
20 18 7.6 50 0-1.2 ≥ 0.3
25 24 15.8 50 0-0.3 ≥ 0.3
63 0-1.6 ≥ 0.45
32 31 26 63 0-1.4 ≥ 0.45
40 35 32 63 0-1.4 ≥ 0.45
50 45 52 63 0-0.6 ≥ 0.45
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.
08 Технические характеристики клапанов двухстороннего действия

Нормально-закрытая функция (NC) с пружиной, поток под седло

DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.3 0.3-0.65
63 0-1.6 0.3-0.55
32 31 26 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.45
40 35 32 63 0-1.6 0.3-0.75
90 0-1.6 0.3-0.5


50



45



52

 63 0-0.4 0.3-0.75
90 0-1.6 0.3-0.6
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.75
120 0-1.6 0.3-0.6
80 80 119 120 0-1.0 0.3-0.7
100 90 132 120 0-0.8 0.3-0.75
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) с пружиной, поток на седло

DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.3-0.5
10 13 3.9 40 0-1.6 0.3-0.45
50 0-1.6 0.3-0.35
15 13 4.3 40 0-1.6 0.3-0.35
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.6 0.3-0.45
63 0-1.6 0.3-0.35
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.4
40 35 32 63 0-1.6 0.3-0.65
90 0-1.6 0.3-0.4


50



45



52

 63 0-1,0 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) без пружины, поток под седло

DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.3 0.3-0.65
63 0-1.6 0.3-0.55
32 31 26 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.45
40 35 32 63 0-1.6 0.3-0.75
90 0-1.6 0.3-0.5


50



45



52

 63 0-0.4 0.3-0.75
90 0-1.6 0.3-0.6
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.75
120 0-1.6 0.3-0.6
80 80 119 120 0-1.0 0.3-0.7
100 90 132 120 0-0.8 0.3-0.75
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) без пружины, поток на седло

DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.3-0.5
10 13 3.9 40 0-1.6 0.3-0.45
50 0-1.6 0.3-0.35
15 13 4.3 40 0-1.6 0.3-0.35
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.6 0.3-0.45
63 0-1.6 0.3-0.35
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.4
40 35 32 63 0-1.6 0.3-0.65
90 0-1.6 0.3-0.4


50



45



52

 63 0-1,0 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.
09 Описание приводов клапанов AV300


Тип клапана



Размер привода



Подключение воздуха

 Верхнее соединение привода Верхнее соединение штока Расстояние от штока до верха привода

(мм)

 Максимальный расход воздуха Открыто/Закрыто (л)

Позиционер ход


AV300

 40 G1/8” G1/4” M6 20.5 0.13 S2
50 G1/8” G1/4” M6 37.5 0.32 S2
63 G1/8” G1/4” M6 45.5 0.80 S2
90 G1/8” G1/4” M6/M8 77.5 3.10 S2
* Приведенные выше данные приведены только для справки. Могут существовать различия для различных спецификаций или конфигураций. Пожалуйста, свяжитесь с нами для подтверждения конкретного выбора.
1 2 3 4 5 6 7 8 9 10 11 12 13
AV 3 4 4 — PTFE .EDA — DN 25 — 1,6 — 200 — 3 — 63 NC — EPP
1. Обозначение типа
AVКлапан отсечной седельный
2. Маркировка серии
3с пневмоприводом из нержавеющей стали
3. Материал корпуса
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9специальные стали и сплавы
4. Материал плунжера
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9не типовые стали и сплавы
5. Уплотнение плунжера
PTFEкольцо PTFE
RPTFEкольцо RPTFE
PEEKкольцо PEEK
6. Запорно-регулирующий плунжер
хнет
LDAс линейной характеристикой
EDAс равнопроцентной характеристикой
7. Условный диаметр, DN
8-1008-100 мм
8. Условное давление
1,61.6 МПа
2,52.5 МПа
9. Максимальная рабочая температура
200200°C для PTFE
220220°C для RPTFE
10. Тип присоединения
1резьба
2под приварку
2sпод приварку (санитарное исполнение)
3фланцевое
5Tri-Clamp
5sTri-Clamp (санитарное исполнение)
9нетиповое присоединение
11. Размер привода
63размер привода 63
12. Положение клапана
NСнормально закрытый
NOнормально открытый
DCдвойного действия
13. Опции
хнет
HAручной дублер
PIблок датчиков положения
PSконцевой выключатель
SVсоленоидный клапан
PFRфильтр-регулятор давления
EPPэлектропневматический позиционер
IEPPинтеллектуальный электропневматический позиционер
Пример заказа: AV344-PTFE.EDA-DN25-1,6-200-1-63 NC-EPP
AVЗатвор дисковый поворотный
3с пневмоприводом из нержавеющей стали
4корпус из нержавеющей стали CF8 (AISI304)
4плунжер из нержавеющей стали CF8 (AISI304)
PTFEуплотнение плунжера PTFE
DN25условный диаметр DN25
1,6условное давление, 1,6 МПа
200максимальная температура 200°С
1резьбовое соединение
63размер привода 63
NCнормально закрытый тип
EPPэлектропневматический позиционер

Опциональное оснащение отсечных клапанов MATICA AV300

Заказчикам запорно-регулирующая арматуры этой серии предлагаются следующие опции для автоматизации процессов и настройки клапанов.

01 Ограничитель хода



Тип механический ограничитель
Размер присоединения к приводу М26х1,5
Ограничение хода в диапазоне от 0 до 100%

Устройством для ограничения хода исполнительного механизма, благодаря чему можно регулировать величиной максимального расхода среды, могут оснащаться все без исключения модели узлов.

02 Бесконтактный переключатель
Тип PNP
Питание 10 ÷ 30 VDC
Расстояние переключения 3 мм ± 10%
Размер присоединения к приводу М26х1,5
Рабочая температура -25 ÷ 70 °C
Материал корпуса никелированная латунь
Материал датчика ABS
Класс защиты по ГОСТ 14254-96 IP67



Устройство в корпусе из никелированной латуни служит для управления состоянием открывания клапана.

03 Индикатор положения
  Тип механический микровыключатель
Питание 12/48 В DC
Температура окружающей среды от –20 до 60 °C
Мощность 12 В DC — 0,11 Вт, 24 В DC — 0,45 Вт, 48 В DC — 1,8 Вт
Размер присоединения к приводу М26х1,5
Кабельный ввод М16х1,5
Ход 10 – 30 мм
Материал корпуса Полиамид
Класс защиты по ГОСТ 14254-96 IP67

Блок концевых выключателей устанавливается на пневмопривод и предназначен для визуальной и электрической сигнализации конечных положений штока.

04 Соленоидный клапан
Тип пневматические распределители с электромагнитным управлением
Присоединение подачи воздуха 1/8’’; 1/4’’
Давление воздуха 1,5 – 8 бар
Напряжение питания 24 В; 110 В; 220 В АС 12 В; 24 В DC
Температура рабочей среды от –20 до 70 °C
Рабочая среда воздух (с фильтрацией до 40 мк)
Пропускная способность Kvs 0,76 м3/ч
Положение безопасности нормально-открытое; нормально-закрытое
Количество ходов (портов/позиций) 3/2
Тип управления пилотный
Материал корпуса алюминиевый сплав
Класс защиты по ГОСТ 14254-96 IP67

Изготовленные из алюминия пневмораспределители с пилотным управлением применяются для распределения воздушных потоков и регулирования исполнительными устройствами пневматической системы.

05 Электропневматический позиционер ЭП
Тип электропневматический позиционер
Максимальное давление воздуха 10 бар
Присоединение подачи воздуха G 1/8’’
Напряжение питания 24V DC
Сигнал управления 4 – 20 мА
Выходной сигнал 4 – 20 мА
Потребляемая мощность 4 Вт
Максимальный расход воздуха 15 Нл/мин
Масса 1,4 кг
Класс защиты по ГОСТ 14254-96 IP67

Электропневматические позиционеры ЭП с управлением и получением обратной связи 4-20 мА применяются для управления пневмоприводом на базе командных сигналов. За счет обратной связи применение этих устройств обеспечивает быстродействие и отклик пневматических исполнительных механизмов.

06 Интеллектуальный электропневматический позиционер
  Тип интеллектуальный электропневматический позиционер
Максимальное давление воздуха 7 бар
Присоединение подачи воздуха G 1/4’’
Напряжение питания 24V DC
Температура окружающей среды от 0 до 55 °C
Входная мощность 5 Вт
Входное сопротивление для сигнала позиционирования 240 Ом при 0/4 — 20 мА,

21 кОм при 0 — 5/10 В
Входное сопротивление  для технологического сигнала 240 Ом
Выходной аналоговый сигнал максимальная нагрузка 560 Ом при 0/4 – 20 мА,

максимальное напряжение 10 мА при 0/5 – 10 В
Ход 5 – 50 мм
Максимальное напряжение выходного бинарного сигнала 50 мА
Бинарный входной сигнал 0 – 3 В при значении «0»,

15 – 30 В при значении «1»
Материал корпуса полиамид
Класс защиты по ГОСТ 14254-96 IP67

Интеллектуальный электропневмопозиционер с полиамидным корпусом посредством внешней связи позволяет эффективно и с высокой точностью регулировать величину хода плунжера – то есть, управлять расходом среды на линии. Процесс регулирования осуществляется с использованием автоматического алгоритма управления и встроенной технологии PWM (широтно-импульсной модуляции).

Преимущества
Монтаж
Гарантия и сертификаты

Отсечные клапаны MATICA AV300 с пневмоприводом из нержавеющей стали характеризуется следующими преимуществами:

  • Герметичность класса «А»;
  • Надежность эксплуатации;
  • Длительный срок службы за счет спектра применяемых материалов и конструктивных особенностей;
  • Широкий спектр рабочих сред, с которыми допустимо применение узлов;
  • Высокая точность настроек параметров работы устройства;
  • Оперативность срабатывания после получения командного сигнала;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Выбор исполнений и дополнительных опций, повышающих комфорт применения трубопроводной арматуры.
  • При монтаже обязательно соблюдать направление подачи среды, указанное стрелкой на корпусе арматуры.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

Позвонить
