Клапан отсечной седельный MATICA AV200 с полимерным пневмоприводом

Характеристики
Вид оборудования Отсечные клапаны
Серия AV200
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

MATICA AV200: Прецизионное отсечение потока с полимерным приводом

Нужно надежно перекрыть агрессивную среду при температуре до +220°C? Требуется дистанционное управление запорной арматурой на объекте без дорогих сервоприводов из нержавейки? Серия отсечных седельных клапанов MATICA AV200 — это оптимальный баланс между стоимостью владения и технической бескомпромиссностью. Благодаря корпусам из нержавеющей стали CF8/CF8M (AISI 304/316) и запатентованной конструкции полимерного пневмопривода, арматура работает десятилетиями на водопроводах, нефтепроводах, паровых линиях и химических производствах.

Почему инженеры выбирают MATICA AV200?

Коррозионная стойкость без компромиссов. Корпус, цилиндр, шток и плунжер — все выполнены из аустенитной нержавеющей стали AISI 304/316. В отличие от углеродистых аналогов, AV200 не боится морской воды, спиртов, слабых кислот и щелочей. Кольцо VITON и уплотнения FPM + PTFE/RPTFE гарантируют герметичность даже при контакте с маслами и нефтепродуктами.

Полимерный пневмопривод — легкость и неубиваемость. Классические алюминиевые приводы корродируют в агрессивной атмосфере. Стальные — тяжелы и дороги. Инженеры MATICA применили полимерные композиты высокой прочности. Результат: привод не ржавеет, не требует окраски, весит на 40% меньше и бесшумно отрабатывает более 500 000 циклов. Управляющее давление — всего 0,3…0,8 МПа.

Работа в экстремальных температурах. Диапазон рабочих сред от обычной воды до перегретого пара (+220°C) делает AV200 универсальным решением. Для криогенных или высокотемпературных режимов доступны спецверсии уплотнений (по запросу).

Любой тип монтажа. Вам не нужно переделывать проект. Клапаны AV200 поставляются с резьбовым, фланцевым (ответные фланцы ГОСТ 33259-2015), кламповым присоединением или под приварку. Диаметр условного прохода: от DN 8 до DN 100. Номинальное давление PN 1,6 МПа (опционально 2,5 МПа).

Конструктивные особенности, продлевающие ресурс

Ключевое отличие AV200 — седельный тип затвора. В отличие от шаровых кранов, седельный клапан обеспечивает линейную характеристику пропускной способности и исключает заклинивание при длительном простое. Плунжер из AISI 304/316 с уплотнением из PTFE/RPTFE плавно входит в седло, исключая гидроудары. Стрелка на корпусе однозначно указывает направление потока — ошибки монтажа невозможны.

Пружина из пружинной стали гарантирует возврат клапана в исходное положение при сбросе управляющего давления (функция «нормально закрытый» или «нормально открытый» — по выбору). Шток из AISI 316 с двойным уплотнением VITON исключает утечки среды в атмосферу.

Гибкость управления: от ручного до автоматизированного

Полимерный пневмопривод — это базовая опция. Однако платформа MATICA AV200 позволяет адаптировать трубопроводную арматуру под любую задачу, предлагая широкий спектр управляющих решений:

  • Ручное управление (опционально) — Маховик для аварийного дублирования — надёжное резервирование на случай отказа автоматики.
  • Электрические распределители — Интеграция в АСУ ТП с питанием 24V DC, 110V, 220V, 380V и степенью защиты IP67 и выше.
  • Интеллектуальные позиционеры — Для точного позиционирования и бесшовной интеграции в верхний уровень АСУ ТП.
  • Блоки положения — Надёжное отслеживание состояния клапанов (открыт/закрыт/промежуточное положение).
  • Блоки подготовки воздуха — Фильтрация и редуцирование воздуха КИП — гарантия долговечности и стабильности работы пневмосистемы.

Эксплуатационные выгоды для вашего бизнеса

  • Снижение CAPEX. Корпус из нержавейки CF8 (AISI304) дешевле, чем специальные кислотостойкие сплавы, но закрывает 90% задач химической и пищевой промышленности.
  • Экономия на пневмоэнергии. Полимерный привод требует меньше объема сжатого воздуха благодаря низкому трению в поршневой группе.
  • Ремонтопригодность. Быстрая разборка клапана без специнструмента — замена уплотнений PTFE/RPTFE или пружины занимает 10 минут.

Где купить клапаны MATICA AV200 в Беларуси?

Получите коммерческое предложение за 15 минут. Мы помогаем с подбором точного исполнения: под ваше давление (1,6 или 2,5 МПа), тип среды (от воздуха до кислот), температуру и необходимость сертификации. Поставка с оригинальными пневмоприводами и гарантией производителя. Доставка по Минску и всем регионам РБ (Брест, Витебск, Гомель, Гродно, Могилев).

Нужен расчет или консультация? Напишите нам в чат или оставьте заявку на сайте. Наши инженеры подберут аналог, если MATICA AV200 не подходит по параметрам.

MATICA AV200. Седельная точность. Полимерная надежность.

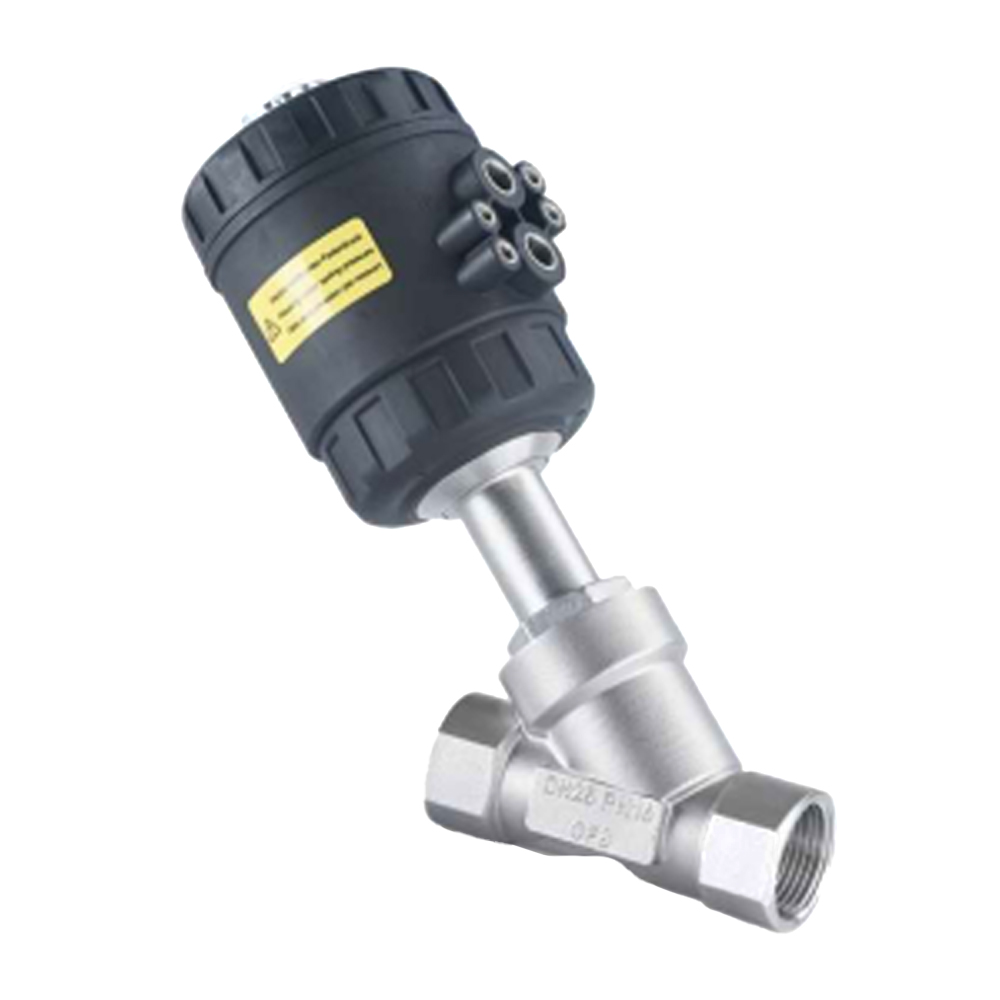

01 Клапаны с резьбовым присоединением




DN

 Размер привода

E



H



A



G”



T



L



SW
8 50 70 162 167 1/4 12 65 27
10 50 70 162 167 3/8 14 65 27
15 50 70 151 179 1/2 16 85 27
20 50 70 157 187 3/4 16 96 32


25

 50 70 161 196

1



18



105



39
63 84 185 221


32

 63 84 189 229

1-1/4



20



120



48
90 115 220 260


40

 63 84 199 239

1-1/2



20



130



54
90 115 222 262


50

 63 84 209 254

2



22



150



68
90 115 233 277


65*

 90 115 275 272

2-1/2



26



178



85
125 160 353 338
80* 125 160 375 368 3 27 210 100
* тип соединения крышки SB

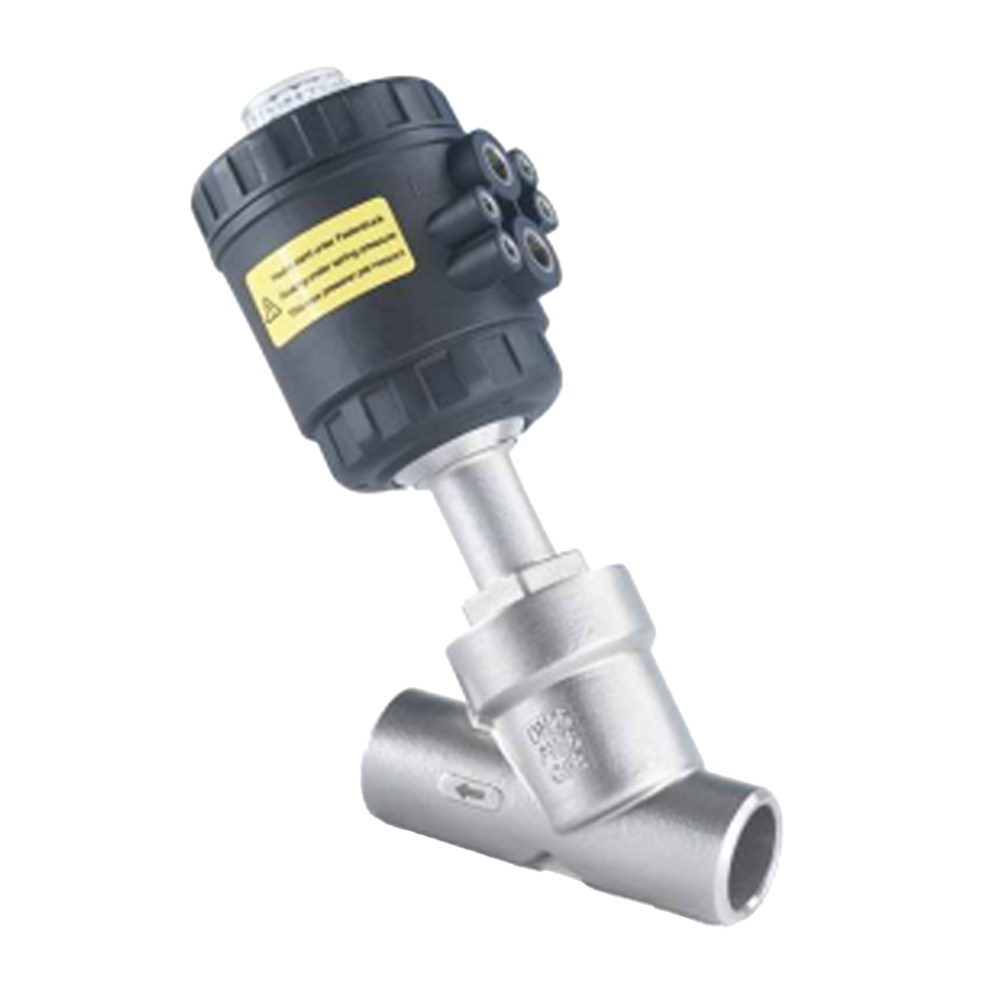

02 Клапаны с приварным соединением




DN

 Размер привода

E



H



A



L

 H9 11850-1/H6 11850-2/H7 11850-3/H8
ØD S ØD S ØD S ØD S
10 50 70 163 163 70 17.4 3.8 12 1 13 1.5 14 2
15 50 70 163 163 70 22 3.25 18 1 19 1.5 20 2
20 50 70 166 171 80 27 3.75 22 1 23 1.5 24 2


25

 50 70 169 181

100



34



3.75



28



1



29



1.5



30



2
63 84 195 204


32

 63 84 209 225

125



39



3.75



34



1



35



1.5



36



2
90 115 233 248


40

 63 84 210 225

130



45



3.75



40



1



41



1.5



42



2
90 115 234 248


50

 63 84 218 237

150



57



3.75



52



1



53



1.5



54



2
90 115 242 260


65*

 90 115 275 310

290



78



6.5



/



/



70



2



/



/
125 160 353 375
80* 125 160 375 398 310 91 6.5 / / 91 2 / /
100* 125 160 356 405 350 113 5.5 / / 104 2 / /
* тип соединения крышки SB

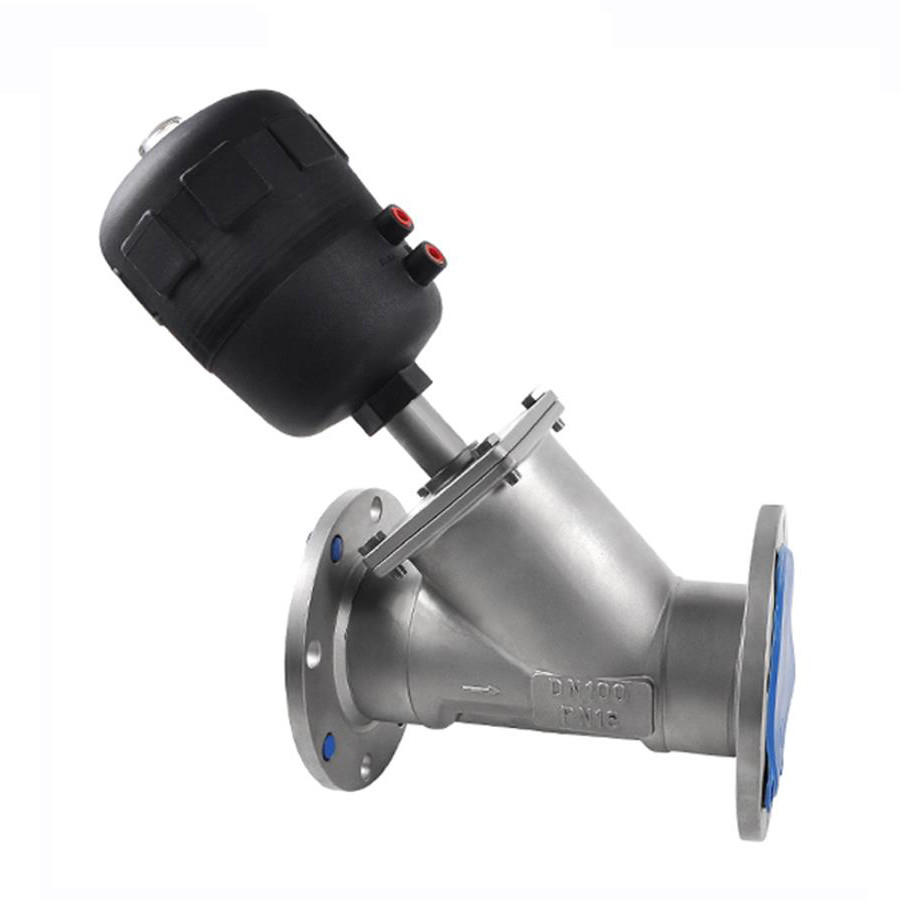

03 Клапаны с фланцевым присоединением




DN

 Размер привода

E



H



A



L



D



D1



D2



T



f



n-ød
15 50 70 171 172 130 95 65 45 14 2 4-14
20 50 70 175 181 150 105 75 58 16 2 4-14


25

 50 70 178 186

160



115



85



68



16



2



4-14
63 84 204 208


32

 63 84 219 215

180



140



100



78



18



2



4-18
90 115 229 237


40

 63 84 221 232

200



150



110



88



18



2



4-18
90 115 245 254


50

 63 84 229 246

230



165



125



102



19



2



4-18
90 115 253 268


65*

 90 115 275 310

90



185



145



122



20



2

 4-18
125 160 353 376 8-18
80* 125 160 375 398 310 200 160 138 20 2 8-18
100* 125 160 356 405 350 220 180 158 22 2 8-18
* тип соединения крышки SB
04 Клапаны с кламповым присоединением




DN

 Размер привода

E



H



A



L



ØC



ØD



ØB



Ød



ØK

 Vacuum
d1 d2
10 50 70 163 173 90 17.4 25 20.5 9.8 3.6 30 12.2
15 50 70 163 173 90 22 34 27.5 15.5 2.85 30 17.2
20 50 70 166 184 105 27 50.5 43.5 19.5 2.85 / /


25

 50 70 169 196

130



34



50.5



43.5



25.5



2.85



40



26.2
63 84 195 219


32

 63 84 209 235

145



39



50.5



43.5



31.5



2.85



/



/
90 115 233 258


40

 63 84 210 240

160



45



64



56.5



37.5



2.85



55



41.2
90 115 234 263


50

 63 84 218 249

175



57



64



56.5



49.5



2.85



75



52.2
90 115 242 272


65*

 90 115 274 304

278



75



91



83.5



66



2.85



87



70
125 160 353 370
80* 125 160 375 389 290 89 106 97 78 2.85 114 85
05 Технические характеристики клапанов одностороннего действия

Нормально закрытое положение (тип NC), поток под седло





DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
10 13 3.9 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
15 13 4.3 40A 0-1.3 ≥ 0.4
50A 0-1.4 ≥ 0.45
20 18 7.6 50A 0-1.4 ≥ 0.45


25



24



15.8

 50A 0-0.8 ≥ 0.45
63A 0-1.3 ≥ 0.5
63B 0-0.8 ≥ 0.3


32



31



26

 63A 0-0.6 ≥ 0.5
90A 0-1.6 ≥ 0.6
90B 0-1.3 ≥ 0.45


40



35



32

 63A 0-0.5 ≥ 0.5
90A 0-1.6 ≥ 0.6
90B 0-1.1 ≥ 0.45




50





45





52

 63A 0-0.2 ≥ 0.5
90A 0-1.0 ≥ 0.6
90B 0-0.7 ≥ 0.45
120A 0-1.6 ≥ 0.55
120B 0-1.1 ≥ 0.45




65





61





83.2

 90A 0-0.5 ≥ 0.6
90B 0-0.2 ≥ 0.45
120A 0-0.9 ≥ 0.55
120B 0-0.6 ≥ 0.45
120D 0-0.5 ≥ .35


80



80



119

 120A 0-0.5 ≥ 0.55
120B 0-0.3 ≥ 0.45
120C 0-0.2 ≥ 0.4
100 90 132 120A 0-0.25 ≥ 0.55
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально закрытое положение (тип NC), поток на седло





DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
10 13 3.9 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
15 13 4.3 40 0-1.6 0.4-0.45
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.35-0.5
25 24 15.8 50 0-1.6 0.35-0.55
63 0-1.6 0.3-0.4
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.35
40 35 32 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.4


50



45



52

 63 0-0.9 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-открытая функция (NO), поток под седло





DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.5
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.6
25 24 15.8 50 0-1.3 0.3-0.6
63 0-1.6 0.3-0.5
32 31 26 63 0-1.3 0.3-0.6
40 35 32 63 0-0.7 0.3-0.6
90 0-1.6 0.3-0.45
50 45 52 63 0-0.5 0.3-0.6
90 0-1.2 0.3-0.6
65 61 83.2 90 0-0.75 0.3-0.6
120 0-1.4 0.3-0.7
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-открытая функция (NO), поток на седло





DN

 Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
10 13 3.9 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
15 13 4.3 40 0-1.6 ≥ 0.3
50 0-1.6 ≥ 0.3
20 18 7.6 50 0-1.2 ≥ 0.3
25 24 15.8 50 0-0.3 ≥ 0.3
63 0-1.6 ≥ 0.45
32 31 26 63 0-1.4 ≥ 0.45
40 35 32 63 0-1.4 ≥ 0.45
50 45 52 63 0-0.6 ≥ 0.45
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.
06 Технические характеристики клапанов двухстороннего действия

Нормально-закрытая функция (NC) с пружиной, поток – под седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.3 0.3-0.65
63 0-1.6 0.3-0.55
32 31 26 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.45
40 35 32 63 0-1.6 0.3-0.75
90 0-1.6 0.3-0.5


50



45



52

 63 0-0.4 0.3-0.75
90 0-1.6 0.3-0.6
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.75
120 0-1.6 0.3-0.6
80 80 119 120 0-1.0 0.3-0.7
100 90 132 120 0-0.8 0.3-0.75
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) с пружиной, поток на седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.3-0.5
10 13 3.9 40 0-1.6 0.3-0.45
50 0-1.6 0.3-0.35
15 13 4.3 40 0-1.6 0.3-0.35
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.6 0.3-0.45
63 0-1.6 0.3-0.35
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.4
40 35 32 63 0-1.6 0.3-0.65
90 0-1.6 0.3-0.4


50



45



52

 63 0-1,0 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) без пружины, поток под седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
10 13 3.9 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
15 13 4.3 40 0-1.6 0.3-0.4
50 0-1.6 0.3-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.3 0.3-0.65
63 0-1.6 0.3-0.55
32 31 26 63 0-1.6 0.3-0.7
90 0-1.6 0.3-0.45
40 35 32 63 0-1.6 0.3-0.75
90 0-1.6 0.3-0.5


50



45



52

 63 0-0.4 0.3-0.75
90 0-1.6 0.3-0.6
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.75
120 0-1.6 0.3-0.6
80 80 119 120 0-1.0 0.3-0.7
100 90 132 120 0-0.8 0.3-0.75
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.

Нормально-закрытая функция (NC) без пружины, поток на седло



DN Проход (мм) Kv (м3/ч) Размер привода Перепад давления (МПа) Управляющее давление (МПа)
8 13 2.2 40 0-1.6 0.4-0.45
50 0-1.6 0.3-0.5
10 13 3.9 40 0-1.6 0.3-0.45
50 0-1.6 0.3-0.35
15 13 4.3 40 0-1.6 0.3-0.35
50 0-1.6 0.35-0.4
20 18 7.6 50 0-1.6 0.3-0.4
25 24 15.8 50 0-1.6 0.3-0.45
63 0-1.6 0.3-0.35
32 31 26 63 0-1.6 0.3-0.55
90 0-1.6 0.3-0.4
40 35 32 63 0-1.6 0.3-0.65
90 0-1.6 0.3-0.4


50



45



52

 63 0-1,0 0.3-0.7
90 0-1.6 0.3-0.45
120 0-1.6 0.3-0.4
65 61 83.2 90 0-1.0 0.3-0.6
120 0-1.6 0.3-0.4
80 80 119 120 0-1.2 0.3-0.7
Примечание: для оптимальной производительности выбирайте изделия на основе максимального значения в пределах 90% диапазона давления.
07 Описание приводов клапанов AV200




Тип клапана



Размер привода



Подключение воздуха

 Верхнее соединение привода Верхнее соединение штока Расстояние от штока до верха привода

(мм)

 Максимальный расход воздуха Открыто/Закрыто (л)

Позиционер ход


AV200

 50 G1/8” M26x1.5 M6 31.0 0.68 S2
63 G1/8” M26x1.5 M6 31.5 1.34 S2
90 G1/8” M26x1.5 M6/M8 37.0 3.75 S2
125 G1/4” M35x2.0 M10 40.5 8.00 S3
* Приведенные выше данные приведены только для справки. Могут существовать различия для различных спецификаций или конфигураций. Пожалуйста, свяжитесь с нами для подтверждения конкретного выбора.
Тип конструкции:Клапан отсечной седельный с пневмоприводом
Диаметр номинальный, DN8 – 100
Давление номинальное, МПа1,6 (2,5 по запросу)
Управляющее давление, МПа0,3…0,8
Давление на выходе, МПа0…1,0; 0…1,6
Температура рабочей среды:до +220°С
Основные рабочие среды:Вода, воздух, природный газ, масла, нефтепродукты, спирты, морская вода, слабоагрессивные среды
Присоединение:резьбовые;
фланцевые;
кламповые;
под приварку
Ответные фланцы:ГОСТ 33259-2015
Направление подачи рабочей среды:Указано стрелкой на корпусе

Материалы

01 Материалы конструктивных элементов отсечных клапанов MATICA AV200
Пружина Пружинная сталь
Цилиндр CF8 (AISI304)
CF8M (AISI316)
Уплотнение FPM
Крышка CF8 (AISI304)
CF8M (AISI316)
Шток CF8M (AISI316)
Плунжер CF8 (AISI304)
CF8M (AISI316)
Уплотнение PTFE
RPTFE
Гайка CF8M (AISI316)
Уплотнение PTFE
RPTFE
Кольцо VITON
Корпус CF8 (AISI304)
CF8M (AISI316)

Типы запорно-регулирующих плунжеров



1 2 3 4 5 6 7 8 9 10 11 12 13
AV 2 4 4 — PTFE .EDA — DN 25 — 1,6 — 200 — 3 — 63 NC — EPP
1. Обозначение типа
AVКлапан отсечной седельный
2. Маркировка серии
2с пневмоприводом из полиамида
3. Материал корпуса
4нержавеющая сталь CF8
5нержавеющая сталь CF8M
9специальные стали и сплавы
4. Материал плунжера
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9не типовые стали и сплавы
5. Уплотнение плунжера
PTFEкольцо PTFE
RPTFEкольцо RPTFE
PEEKкольцо PEEK
6. Запорно-регулирующий плунжер
хнет
LDAс линейной характеристикой
EDAс равнопроцентной характеристикой
7. Условный диаметр, DN
8-1008-100 мм
8. Условное давление
1,61.6 МПа
2,52.5 МПа
9. Максимальная рабочая температура
200200°C для PTFE
220220°C для RPTFE
10. Тип присоединения
1резьба
2под приварку
2sпод приварку санитарное исполнение
3фланцевое
5Tri-Clamp
5sTri-Clamp санитарное исполнение
11. Размер привода
63размер привода 63 мм
12. Положение клапана
NСнормально закрытый
NOнормально открытый
DCдвойного действия
13. Опции
хнет
HAручной дублер
PIблок датчиков положения
PSконцевой выключатель
SVСоленоидный клапан
PFRфильтр-регулятор давления
EPPэлектропневматический позиционер
IEPPинтеллектуальный электропневматический позиционер
Пример заказа: AV244-PTFE.EDA-DN25-1,6-200-1-63 NC-EPP
AVЗатвор дисковый поворотный
2с приводом из полиамида
4корпус из нержавеющей стали CF8
4плунжер из нержавеющей стали CF8
PTFEуплотнение плунжера PTFE
EDAс равнопроцентной характеристикой
DN25номинальный диаметр DN25
1,6максимальное давление, 1,6 МПа
200максимальная температура 200°С
1трубная резьба
63размер привода 63
NCнормально закрытый тип
EPPэлектропневматический позиционер

Опциональное оснащение отсечных клапанов MATICA AV200

По запросу покупателя эти узлы могут быть снабжены следующими опциями, позволяющими повысить комфорт и безопасность их применения.

01 Ограничитель хода



Тип механический ограничитель
Размер присоединения к приводу М26х1,5
Ограничение хода в диапазоне от 0 до 100%

Наличие этого устройства, которым могут снабжаться все модели линейки, позволяет управлять величиной максимального расхода жидкости на линии установки клапана.

02 Бесконтактный переключатель
Тип PNP
Питание 10 ÷ 30 VDC
Расстояние переключения 3 мм ± 10%
Размер присоединения к приводу М26х1,5
Рабочая температура -25 ÷ 70 °C
Материал корпуса никелированная латунь
Материал датчика ABS
Класс защиты по ГОСТ 14254-96 IP67



Выполненный из никелированной латуни бесконтактный переключатель позволяет управлять состоянием открывания плунжера узла.

03 Индикатор положения
  Тип механический микровыключатель
Питание 12/48 В DC
Температура окружающей среды от –20 до 60 °C
Мощность 12 В DC — 0,11 Вт, 24 В DC — 0,45 Вт, 48 В DC — 1,8 Вт
Размер присоединения к приводу М26х1,5
Кабельный ввод М16х1,5
Ход 10 – 30 мм
Материал корпуса Полиамид
Класс защиты по ГОСТ 14254-96 IP67

Монтируемый на пластиковом пневматическом приводе блок концевых выключателей сигнализирует электрическим сигналом о достижении штока конечных положений.

04 Соленоидный клапан
Тип пневматические распределители с электромагнитным управлением
Присоединение подачи воздуха 1/8’’; 1/4’’
Давление воздуха 1,5 – 8 бар
Напряжение питания 24 В; 110 В; 220 В АС 12 В; 24 В DC
Температура рабочей среды от –20 до 70 °C
Рабочая среда воздух (с фильтрацией до 40 мк)
Пропускная способность Kvs 0,76 м3/ч
Положение безопасности нормально-открытое; нормально-закрытое
Количество ходов (портов/позиций) 3/2
Тип управления пилотный
Материал корпуса алюминиевый сплав
Класс защиты по ГОСТ 14254-96 IP67

Устройство с алюминиевым корпусом и пилотным управлением эффективно регулирует работу исполнительных устройств пневмопривода.

05 Электропневматический позиционер ЭП
Тип электропневматический позиционер
Максимальное давление воздуха 10 бар
Присоединение подачи воздуха G 1/8’’
Напряжение питания 24V DC
Сигнал управления 4 – 20 мА
Выходной сигнал 4 – 20 мА
Потребляемая мощность 4 Вт
Максимальный расход воздуха 15 Нл/мин
Масса 1,4 кг
Класс защиты по ГОСТ 14254-96 IP67

Электропневматические позиционеры ЭП с управлением и получением обратной связи 4-20 мА осуществляют управленческие функции привода на основе командных сигналов. Их применение обеспечивает оперативный отклик исполнительных механизмов привода и высокое быстродействие управляемого узла.

06 Интеллектуальный электропневматический позиционер
  Тип интеллектуальный электропневматический позиционер
Максимальное давление воздуха 7 бар
Присоединение подачи воздуха G 1/4’’
Напряжение питания 24V DC
Температура окружающей среды от 0 до 55 °C
Входная мощность 5 Вт
Входное сопротивление для сигнала позиционирования 240 Ом при 0/4 — 20 мА,

21 кОм при 0 — 5/10 В
Входное сопротивление  для технологического сигнала 240 Ом
Выходной аналоговый сигнал максимальная нагрузка 560 Ом при 0/4 – 20 мА,

максимальное напряжение 10 мА при 0/5 – 10 В
Ход 5 – 50 мм
Максимальное напряжение выходного бинарного сигнала 50 мА
Бинарный входной сигнал 0 – 3 В при значении «0»,

15 – 30 В при значении «1»
Материал корпуса полиамид
Класс защиты по ГОСТ 14254-96 IP67

Интеллектуальный электропневмопозиционер с корпусом из полиамида дает возможность точно регулировать ход плунжера и таким образом управлять величиной расхода рабочей жидкости на участке трубопровода. При этом используется методика автоматического алгоритма управления и встроенной технологии PWM (широтно-импульсной модуляции).

Преимущества
Монтаж
Гарантия и сертификаты

Отсечные клапаны MATICA AV200 с пневмоприводом из полимерного материала обладают следующим спектром достоинств:

  • Высокая надежность функционирования;
  • Герметичность класса «А»;
  • Значительный технический ресурс и редкая необходимость техобслуживания;
  • Высокая универсальность в перечне рабочих сред, на линиях перекачки которых можно применять эту арматуру;
  • Высокоточная настройка заданных параметров работы узла;
  • Исключительное быстродействие;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Широкий спектр подбираемых параметров и дополнительных опций, доступных заказчику.
  • При монтаже обязательно соблюдать направление подачи среды, указанное стрелкой на корпусе арматуры.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

Позвонить
