Отсечные клапаны MATICA AV100 с ручным приводом

Характеристики
Вид оборудования Отсечные клапаны
Серия AV100
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

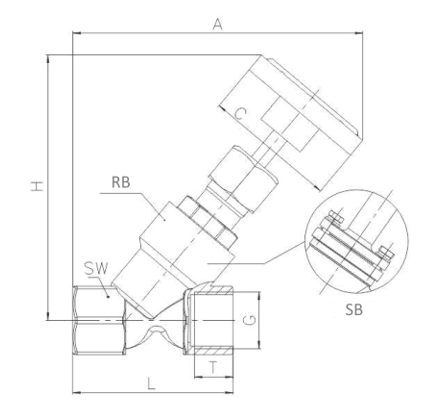

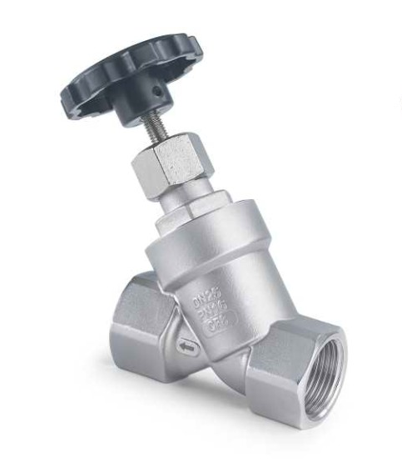

01 Клапаны с резьбовым присоединением




DN



C



H



A



G”



T



L



SW

8 62 115 128 1/4 12 65 27
10 62 115 128 3/8 14 65 27
15 62 115 128 1/2 16 65 27
20 62 124 136 3/4 18 75 32
25 62 125 142 1 20 90 40
32 62 146 166 1-1/4 22 110 50
40 62 148 168 1-1/2 24 120 56
50 62 155 182 2 26 150 69
65* 80 211 226 2-1/2 26 178 85

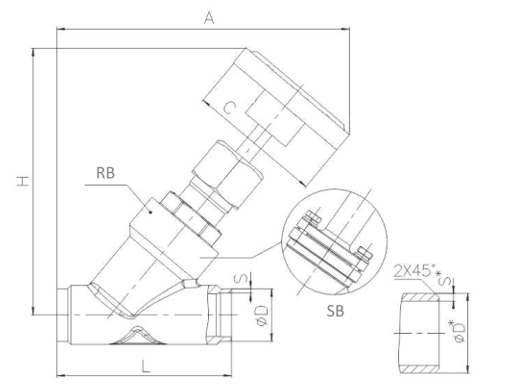

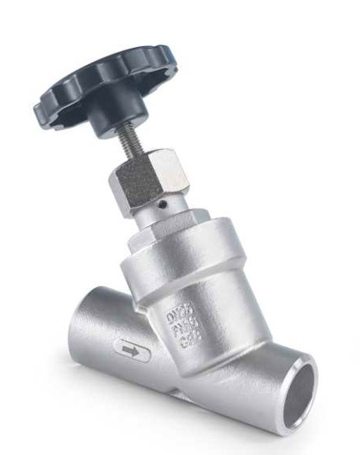

02 Клапаны с приварным соединением




DN



С



H



A



L

H9 11850-1/H6 11850-2/H7 11850-3/H8
ØD S ØD S ØD S ØD S
10 62 115 120 70 17,4 3,8 12 1 13 1,5 14 2
15 62 115 120 70 22 3,25 18 1 19 1,5 20 2
20 62 124 134 80 27 3,75 22 1 23 1,5 24 2
25 62 125 144 100 34 4,25 28 1 29 1,5 30 2
32 62 146 165 125 39 3,75 34 1 35 1,5 36 2
40 62 148 168 130 45 4,75 40 1 41 1,5 42 2
50 62 155 182 150 57 3,75 52 1 53 1,5 54 2
65* 80 211 270 290 78 6,5 / / 70 2 / /

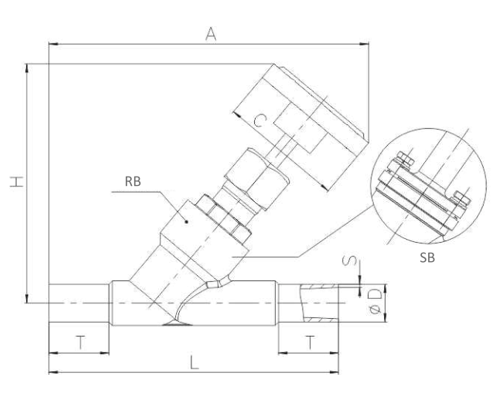

03 Клапаны с приварным соединением (санитарное исполнение)




DN



С



H



A



L



T



ØD



S

15 62 119 153 135 30 12.7 1.65
20 62 120 160 145 30 19.05 1.65
25 62 125 163 152 30 25.4 1.65
40 62 140 186 182 30 38.1 1.65
50 62 150 198 210 30 50.8 1.65
80* 80 200 235 230 26 63.5 1.65

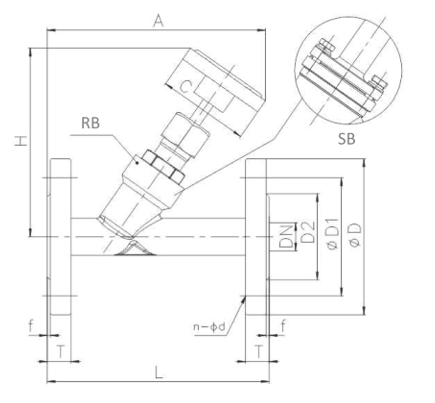

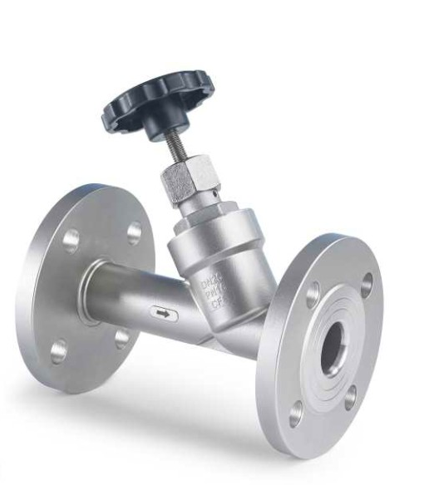

04 Клапаны с фланцевым присоединением




DN



С



H



A



L



D



D1



D2



T



f



n-ød

15 62 113 132 130 95 65 45 14 2 4-14
20 62 127 147 150 105 75 58 16 2 4-14
25 62 126 156 160 115 85 68 16 2 4-14
32 62 142 174 180 140 100 78 18 2 4-18
40 62 142 185 200 150 110 88 18 2 4-18
50 62 152 195 230 165 125 102 19 2 4-18


65



80



200



266



290



185



145



122



20



2

4-18
8-18

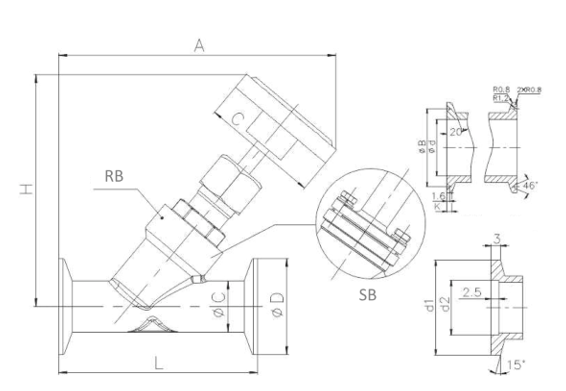

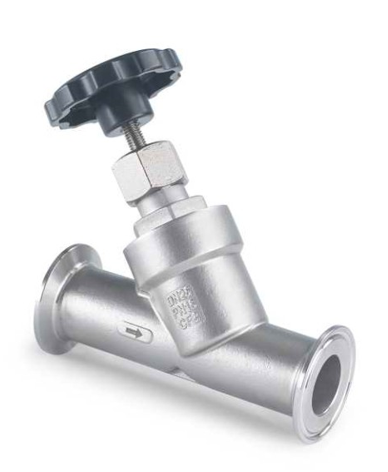

05 Клапаны с кламповым присоединением




DN



С



H



A



L



ØC



ØD



ØB



Ød



ØK

Vacuum
d1 d2
10 62 113 136 90 17.4 25 20.5 9.8 3.6 30 12.2
15 62 113 136 90 22 34 27.5 15.5 2.85 30 17.2
20 62 122 146 105 27 50.5 43.5 19.5 2.85 / /
25 62 127 157 130 34 50,5 43,5 25,5 2.85 40 26,2
32 62 147 162 145 39 50,5 43,5 31,5 2.85 / /
40 62 149 181 160 45 64 56,5 37,5 2.85 55 41,2
50 62 156 210 175 57 64 56,5 49,5 2.85 75 52,2
65* 80 201 272 278 75 91 83,5 66 2.85 87 70

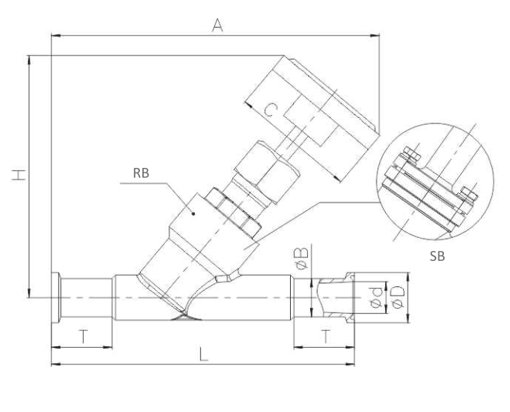

06 Клапаны с кламповым присоединением (санитарное исполнение)




DN



С



H



A



L



ØD



ØB



Ød



T

15 62 119 156 130 25 12.7 9.4 30
20 62 120 162 150 25 19.05 15.75 30
25 62 125 167 160 50.5 25.4 22.1 30
40 62 140 195 200 50.5 38.1 34.8 30
50 62 150 208 230 64 50.8 47.5 30
80* 80 200 290 290 77.4 63.5 60.2 26

Отсечные клапаны MATICA AV100 с ручным приводом

Отсечные клапаны MATICA AV100 с ручным приводом – запорно-регулирующая арматура, позволяющая определять величину потока в гидравлической либо газовой системе. Такими устройства с максимальным давлением до 1,6 /2,5 МПа (опционально) оснащаются линии транспортировки жидкостей и газов температурой до +220°С. Оснащенные штурвалами и регулирующим плунжером узлы с диаметрами проходного сечения 8-100 мм могут не просто обеспечивать перекрытие, но управлять установленным пользователем расходом среды по трубопроводу.

Предлагаемые изделия находят широкое применение в различных сферах ЖКХ и ряде производств. В частности, они используются для регулирования потока воды и герметичности системы водоснабжения и канализации, отопления и кондиционирования воздуха, управлении процессов подачи химикатов, масла, газов и других веществ на производственных объектах нефтехимической, пищевой и других видов промышленности.

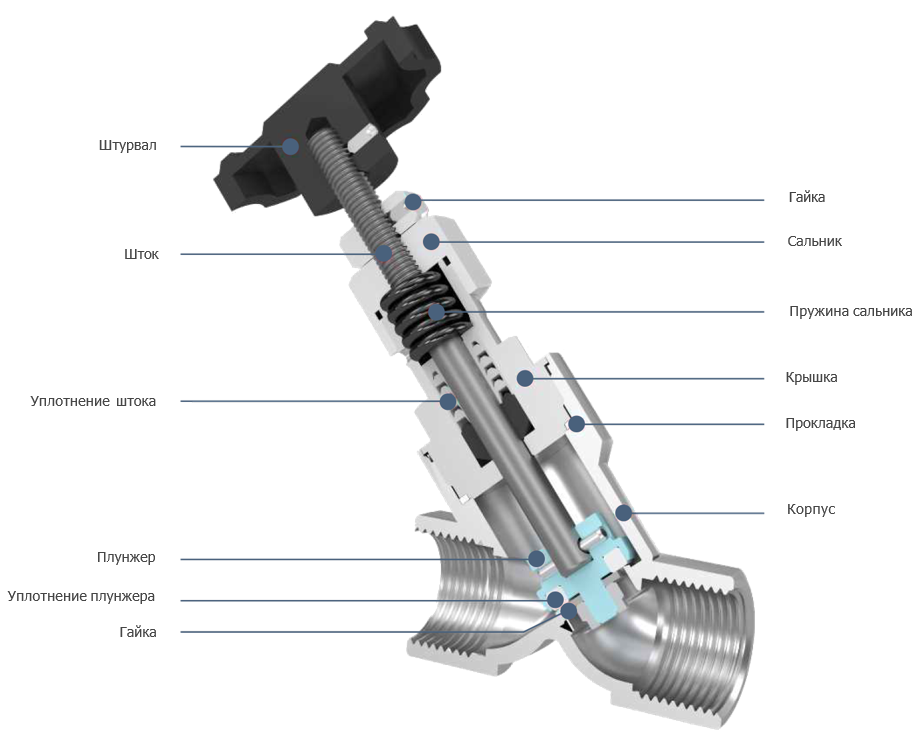

Конструкция отсечных клапанов MATICA AV100 с ручным приводом характеризуются высокой надежностью, небольшим гидравлическим сопротивлением и бюджетной стоимостью.

Предлагаемая арматура оснащена регулирующим плунжером, положение которого задается оператором вручную за счет поворота алюминиевого штурвала. Отдельно также в качестве конструктивной особенности изделий этой серии необходимо обозначить двухстороннее направление потока, который может подаваться на седло либо же под него.

Корпус, крышка и ток отсечного клапана могут иметь различное исполнение в плане выбираемых сплавов. На выбор заказчика предлагаются нержавеющие стали CF8, CF8M либо 316L, а также дюплексная сталь Duplex 2205. Широкая гамма уплотнений штока, плунжера и привода обеспечивают полное отсутствие протечек по узлу в его закрытом состоянии даже при подаче химически агрессивных сред. Также по желанию покупателя оснащение может быть укомплектовано запорным либо запорно-регулирующим плунжером.

Варианты крепления на трубе продукции младшей линейки отсечных клапанов MATICA также весьма разнообразны. Заказчикам предлагаются резьбовые, фланцевые, кламповые и сварное соединение, а также их комбинация в рамках одного изделия как нестандартный вариант. оснащения.

Тип конструкции:Клапан отсечной седельный с ручным приводом
Диаметр номинальный, DN8 – 65 мм
Давление номинальное, МПа1,6 (2,5 по запросу)
Температура рабочей среды:до +220°С
Основные рабочие среды:Вода, воздух, природный газ, масла, нефтепродукты, спирты, морская вода, слабоагрессивные среды
Присоединение:резьбовые;
фланцевые;
кламповые;
под приварку
Ответные фланцы:ГОСТ 33259-2015
Направление подачи рабочей среды:Указано стрелкой на корпусе

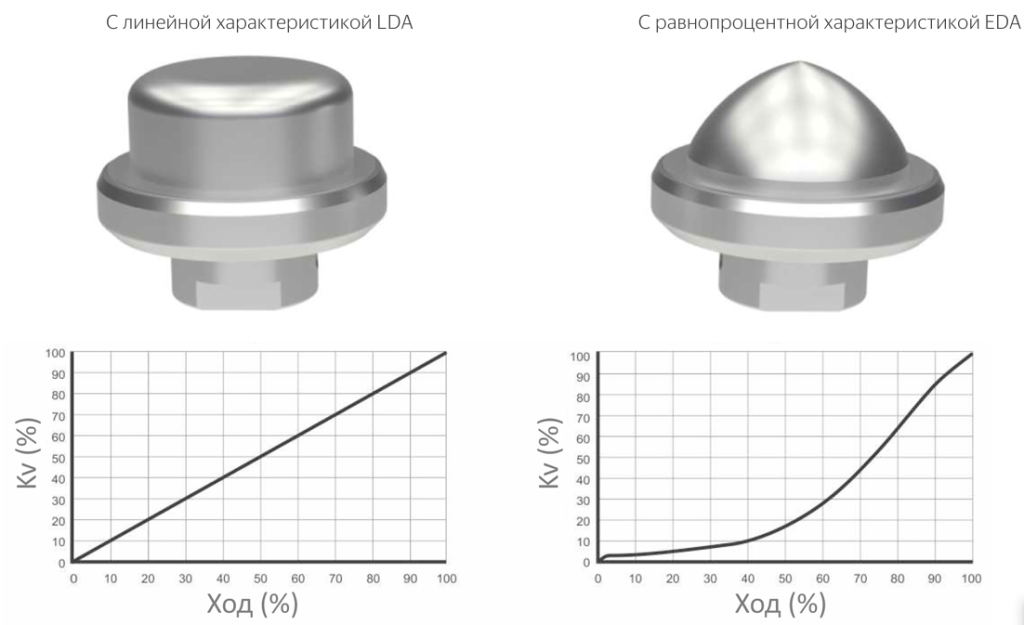

Типы запорно-регулирующих плунжеров

1 2 3 4 5 6 7 8 9 10
AV 1 4 4 PTFE .EDA DN 25 1,6 200 3
1. Обозначение типа
AVКлапан отсечной седельный
2. Маркировка серии
1с ручным приводом
3. Материал корпуса
4нержавеющая сталь CF8
5нержавеющая сталь CF8M
9специальные стали и сплавы
4. Материал плунжера
4нержавеющая сталь CF8 (AISI304)
5нержавеющая сталь CF8M (AISI316)
9не типовые стали и сплавы
5. Уплотнение плунжера
PTFEкольцо PTFE
RPTFEкольцо RPTFE
PEEKкольцо PEEK
6. Запорно-регулирующий плунжер
хнет
LDAс линейной характеристикой
EDAс равнопроцентной характеристикой
7. Условный диаметр, DN
8-658-65 мм
8. Условное давление
1,61.6 МПа
2,52.5 МПа
9. Максимальная рабочая температура
200200°C для PTFE
220220°C для RPTFE
10. Тип присоединения
1резьба
2под приварку
2sпод приварку санитарное исполнение
3фланцевое
5Tri-Clamp
5sTri-Clamp санитарное исполнение

Преимущества отсечных клапанов MATICA AV100 с ручным приводом включают следующие пункты:

  • Надежность эксплуатации;
  • Длительный срок службы;
  • Возможность сочетания запорной и регулирующей функций в рамках одного устройства;
  • Герметичность класса «А» в закрытом состоянии, обеспечиваемая мягким уплотнением;
  • Широкий спектр рабочих сред, с которым допустимо функционирование этого трубопроводного оснащения;
  • Гарантия 12 месяцев со дня ввода в эксплуатацию;
  • Наличие ряда модификаций устройства, получаемых за счет сочетания различных варьируемых параметров.
  • При монтаже обязательно соблюдать направление подачи среды, указанное стрелкой на корпусе арматуры.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
