Клапаны продувки MATICA ZV400

Характеристики
Вид оборудования Клапаны периодической продувки
Серия ZV400
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

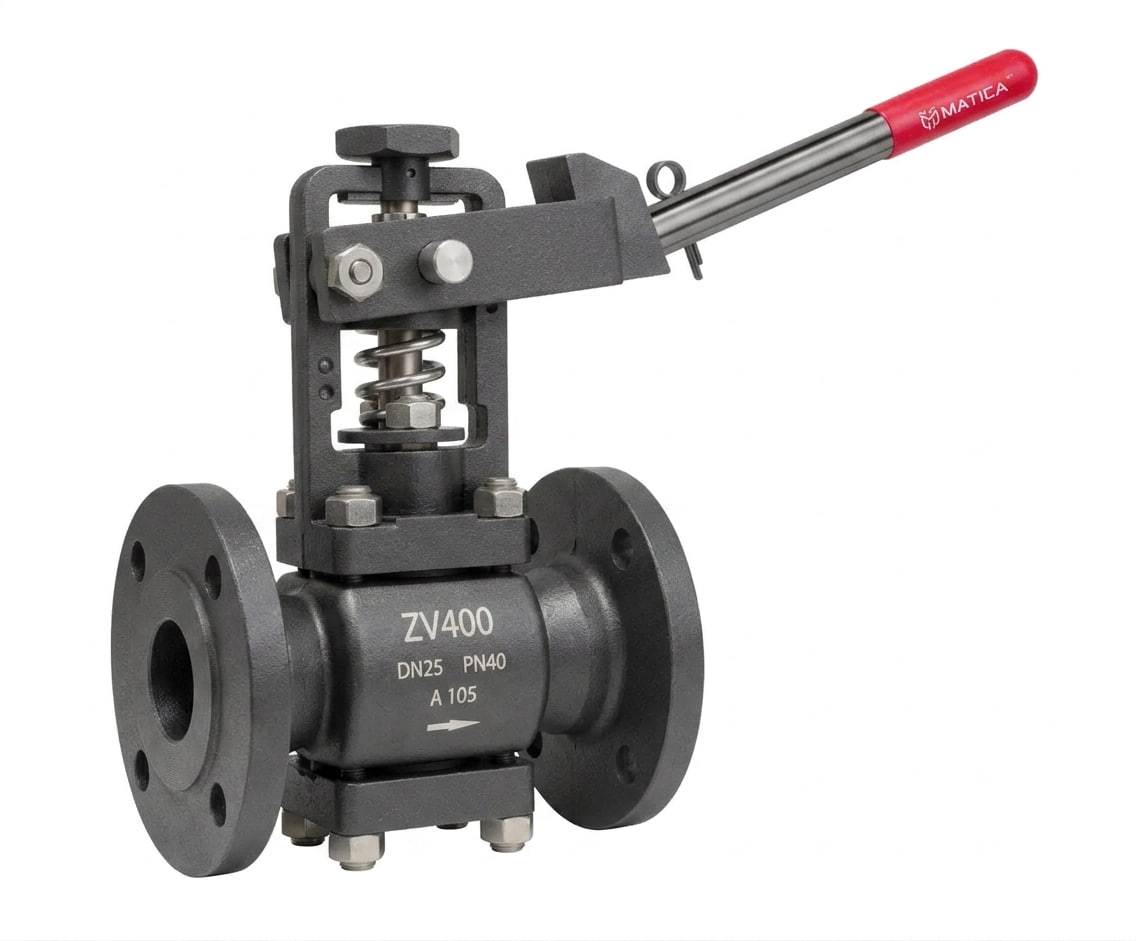

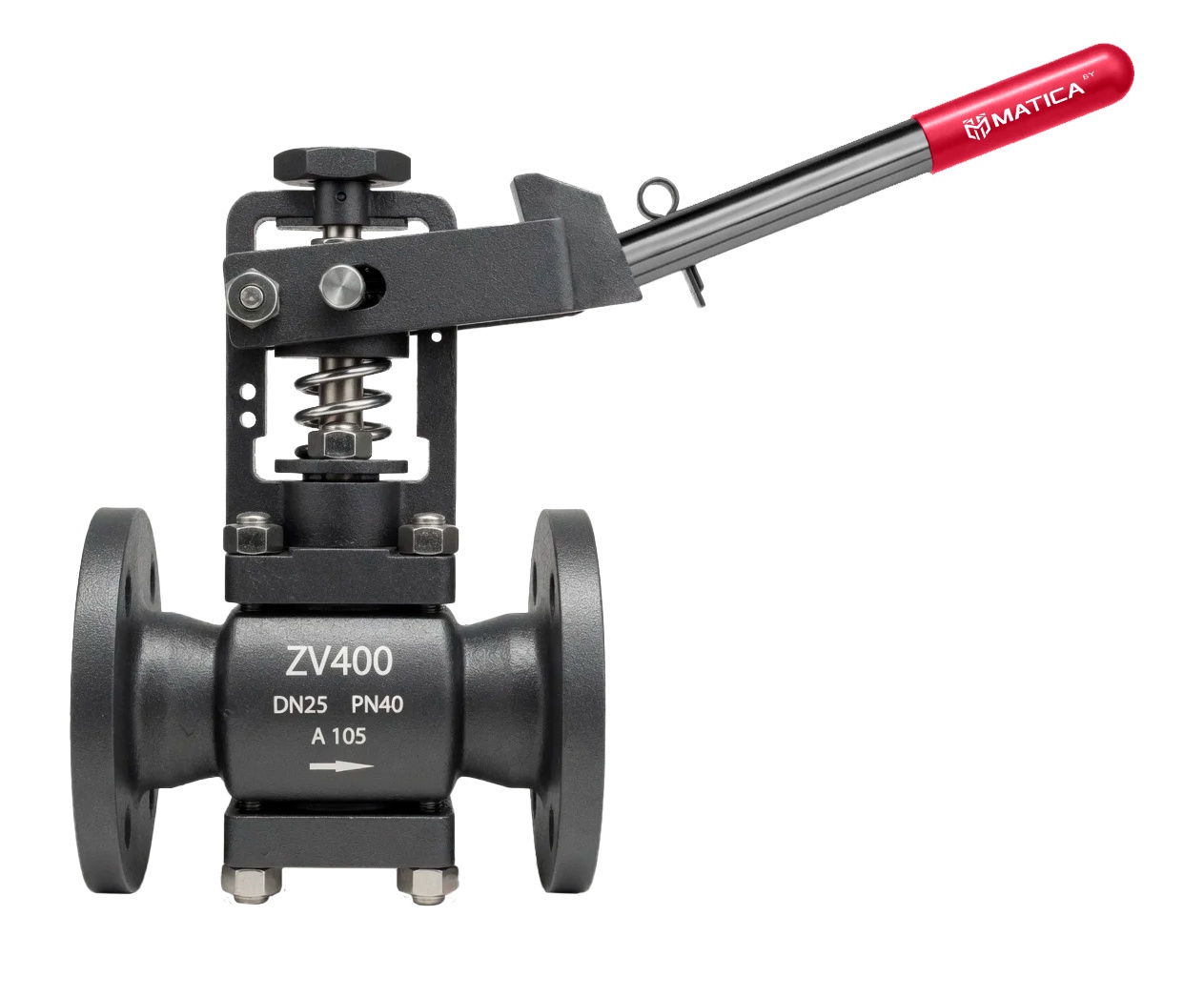

Клапаны продувки MATICA ZV400 — мощное удаление плотного шлама и автоматизация процесса

Клапаны MATICA серии ZV400 предназначены для периодической нижней продувки паровых котлов, котлов-утилизаторов и других сосудов под давлением. Устанавливаются в нижних точках барабанов, коллекторов и опускных труб, где накапливаются нерастворимые осадки. Благодаря рычажному механизму и специальной конструкции плунжера клапан создаёт мощный поток жидкости, захватывающий даже плотные отложения и предотвращающий их накопление на греющих поверхностях. Это надёжное решение для поддержания чистоты теплообменного оборудования и продления его ресурса.

Ключевые преимущества и особенности

  • Специализированная конструкция — инженерно рассчитана именно для нижней продувки котлов, а не для других сред.
  • Лёгкое обновление — ручной клапан преобразуется в автоматический без демонтажа трубопровода (опция 04).
  • Высокая герметичность — класс А по ГОСТ 9544-2015, исключающий пропуски среды.
  • Долгий срок службы — не менее 20 лет в тяжёлых условиях эксплуатации.
  • Самоподдерживающиеся уплотнения — не требуют регулировки и чистки в процессе работы.
  • Эффективное удаление отложений — рычажной механизм создаёт мощный поток, вымывающий плотный шлам.
  • Энергонезависимая безопасность — в версии с пневмо/гидроприводом клапан закрывается пружиной при пропадании воздуха, воды или питания.
  • Совместимость с системами автоматизации — работает с таймерными контроллерами (опция 01) для минимизации теплопотерь и исключения ошибок продувки.
  • Контроль положения — возможна установка механического переключателя (опция 03) для индикации незакрытого состояния и связи с BMS.
  • Гибкость материалов — корпус из A105, A105N, A350 Gr.LF2, легированных и нержавеющих сталей (F11, F22, F5, 304, 316 и др.) под любые требования.

Конструктивное превосходство, гарантирующее долгий срок службы

  • Рычажный механизм — создаёт ударный поток, срывающий плотные отложения.
  • Самоочищающийся плунжер (золотник) — давление потока помогает герметичному закрытию, предотвращая заклинивание.
  • Пружинное закрытие при отключении питания — обеспечивает безопасность в автоматических версиях.
  • Материалы высокого качества — корпус A105, седло и шток из A276-316+Стеллит, пружина 65Mn. По запросу — спецстали для агрессивных сред и низких температур.
  • Диапазон параметров — DN 25–50 мм, давление PN 4,0 МПа (опционально PN 6,3), температура среды до +550°C.
  • Работает с насыщенным и перегретым паром, пароводяной смесью, котловой водой со шламом, конденсатом, жидкостями и газами до +550°C.

Удобство модернизации и расширенные опции

Клапан поставляется в ручной версии (с рычагом) или пневматической/гидравлической (с ручным рычагом и пружинным закрытием). Вы можете легко перейти от ручного управления к автоматическому:

  • 01 — автоматический таймерный контроллер (периодическое открытие/закрытие по графику).
  • 02 — трёхходовой соленоидный клапан для управления подачей воздуха/воды к приводу.
  • 03 — механический переключатель для сигнализации реального положения штока (открыт/закрыт).
  • 04 — комплект для модернизации ручного клапана в пневматический без замены корпуса.

Присоединение — фланцевое (по запросу — под приварку). Направление потока — строго по стрелке (под плунжер).

Доверяйте проверенному качеству от производителя

Оборудование MATICA ZV400 производится с соблюдением международных стандартов, проходит 100% контроль прочности и герметичности. Каждый клапан может быть адаптирован под любые требования по материалам, типу привода и условиям эксплуатации. Мы предоставляем техническую поддержку, помощь в подборе и сервисное сопровождение.

MATICA ZV400 — надёжная продувка без риска отложений и полная свобода выбора: ручная, автоматическая или модернизация на месте!

Тип конструкцииКлапаны продувки
Диаметр условный DN, мм25-50
Давление номинальное PN, МПа4,0 (6,3 по запросу)
Максимальная температура рабочей среды Tmax, °С-60°С… +550°С (в зависимости от материала)
Управлениерукоятка
пневмопривод
Класс герметичности«А» по ГОСТ 9544-2015
Основные рабочие средывода, пар, теплоносители
Присоединениефланцевое, под приварку
Ответные фланцыГОСТ 33259-2015 или аналог
Установочное положениеЛюбое, кроме положения «приводом вниз» для приводных клапанов
Направление подачи рабочей средыстрелка на корпусе клапана

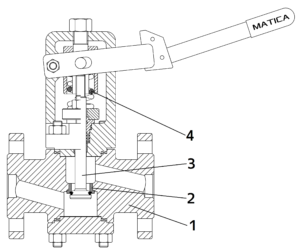

01 Материалы

Деталь Материалы
Корпус A105
Седло A276-316+Стеллит
Шток (золотник) A276-316+Стеллит
Пружина 65Mn

По запросу возможна замена материалов корпуса и внутренних деталей на такие как: A105N, A350 Gr.LF2, A182 Gr.F11, A182 Gr.F22, A182 Gr.F5, A182 Gr.F304, A182 Gr.F316, A182 Gr.F304L, A182 Gr.F316L и другие.

02 Коэффициент Kvs
DN 25 32 40 50
D, мм. 18 23 28 36
Kvs 17 20 24 30

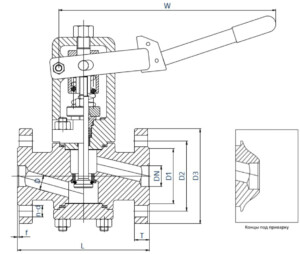

01 Основные габаритные и присоединительные размеры

DN Размеры, мм.
L D W D1 D2 D3 T f n-d
25 160 18 700 68 85 115 18 2 4-14
32 180 23 700 78 100 140 18 2 4-18
40 200 28 700 88 110 150 18 3 4-18
50 230 36 700 102 125 165 20 3 4-18

Размеры клапанов под приварку по запросу.

1 2 3 4 5 6 7 8  9 10 11
ZV 4 3 4 DN 50 4,0 425 3 (B) PAHA 01
1. Обозначение типа
ZVКлапан продувки
2. Маркировка серии
4плунжерный
3. Материал корпуса
3сталь A105
4нержавеющая сталь F304 (по запросу)
5нержавеющая сталь F316 (по запросу)
9специальные стали и сплавы
4. Материал плунжера и седла
3сталь X20Cr13
4нержавеющая сталь AISI304 с наплавкой стеллит (по запросу)
5нержавеющая сталь AISI316 с наплавкой стеллит (по запросу)
9не типовые стали и сплавы
5. Диаметр условный DN, мм
25-5025-50 мм
6. Давление номинальное PN, МПа
4,04,0 МПа
6,36,3 МПа (по запросу)
7. Максимальная температура Tmax, °C
425425°C
550550°C (по запросу)
8. Тип присоединения
2концы под приварку (по запросу)
3фланцевое
9нетиповое присоединение
9. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение
10. Тип управления
HAрычаг подрыва
PAпневмопривод
PAHAпневмопривод + рычаг подрыва
11. Опции
01Автоматический таймерный контроллер
02Трёхходовой соленоидный клапан
03Механический переключатель
04Комплект для модернизации до пневматического привода

Варианты управления клапанами периодической продувки

Дисковые клапаны периодической продувки MATICA ZV300 поставляются покупателям с различными вариантами приводов. В частности, у нас можно заказать этих узлы, оснащенные штурвалом, электрическим либо пневматическим приводом.

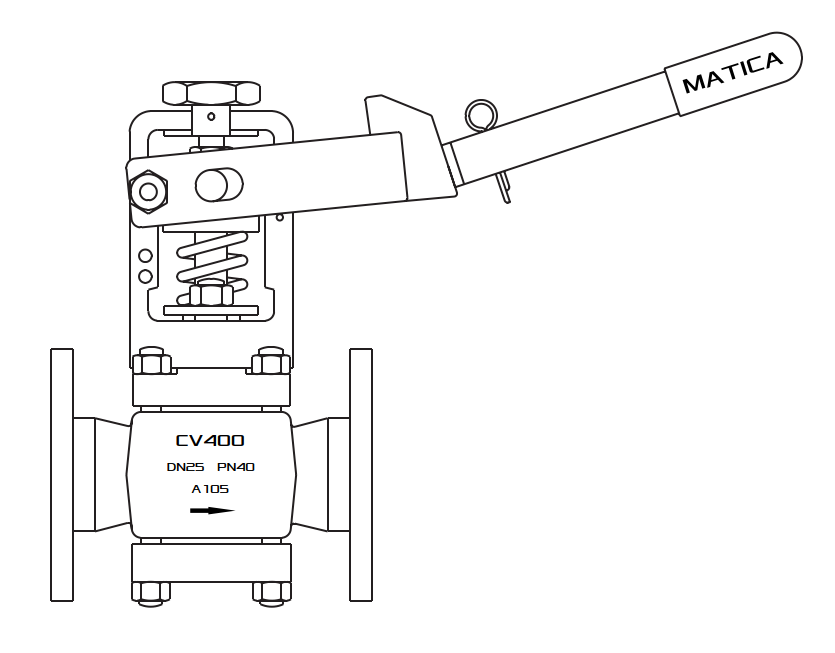

01 Рычаг для подрыва

Блокирующий рычаг имеет два положения:

  • Крайнее правое, которые закрывает клапан и исключает потерю рабочей среды из полости котла;
  • Крайнее левое, полностью открывающее клапан для удаления осадка и посторонних включений рабочей среды.

 Рычаг для подрыва всегда включается в базовую комплектацию поставки изделия по умолчанию. В качестве материала его изготовления применяются те же стали, что и для корпуса изделия. Любая версия с автоматизированным приводом также может быть укомплектована рычагом для подрыва клапана продувки с целью дублирования функции слива.

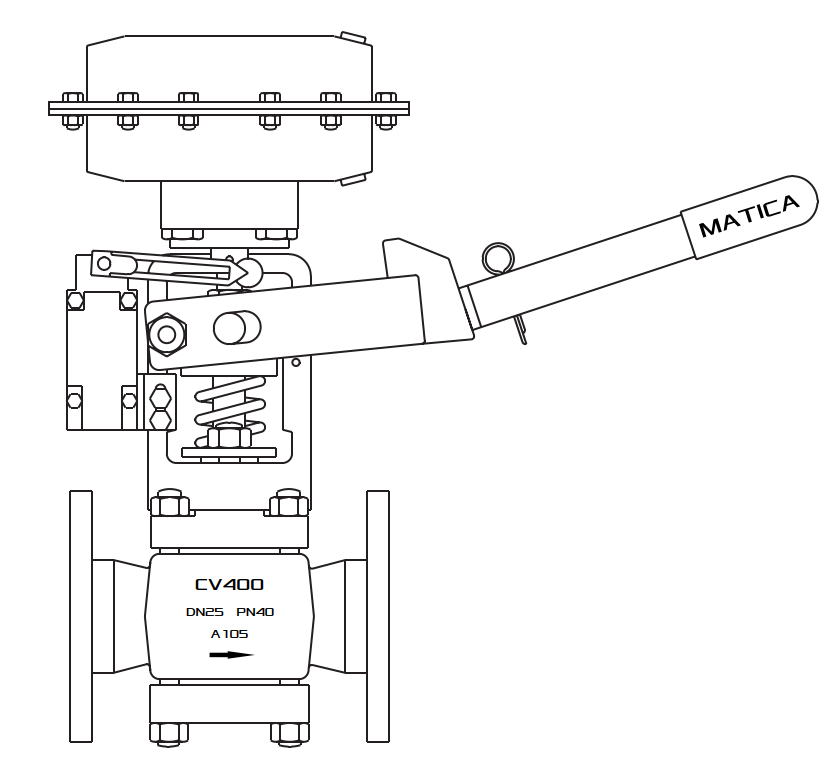

02 Пневмоприводы РА + Рычаг подрыва HA

Двухпоршневые приводы PA с рычагом подрыва HA – вариант удаленного и автоматического управления клапанами периодической продувки MATICA ZV400.

Пневматические приводы по отдельному запросу заказчика могут быть дополнены таймером продувок, датчиком положения, концевыми выключателями, распределительными клапанами, блоками подготовки воздуха, соленоидным клапаном либо же иметь нержавеющее исполнение.

К сильным сторонам клапанов периодической продувки MATICA ZV400 относятся:

  • Высокая пропускная способность и незначительные гидравлические потери, обеспечиваемые полнопроходным исполнением арматуры;
  • Надежность применения;
  • Значительный срок службы оснащения;
  • Простота монтажа, обусловленная фланцевым соединением;
  • Отсутствие потребности в регулярном техническом обслуживании узла;
  • Высокая ремонтопригодность оборудования;
  • Выбор материалов конструктивного исполнения, размеров проходного сечения (DN25–DN50), версий приводов и других опций;
  • Доступная стоимость в сравнении с аналогичными изделиями конкурирующих брендов.

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регалментам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

  • Монтаж фланцевых клапанов MATICAZV400 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В. Клапаны серии
  • ZV400 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».
