Клапаны продувки MATICA ZV300

Характеристики
Вид оборудования Клапаны периодической продувки
Серия ZV300
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Клапаны продувки MATICA ZV300 — надежное удаление шлама из паровых котлов

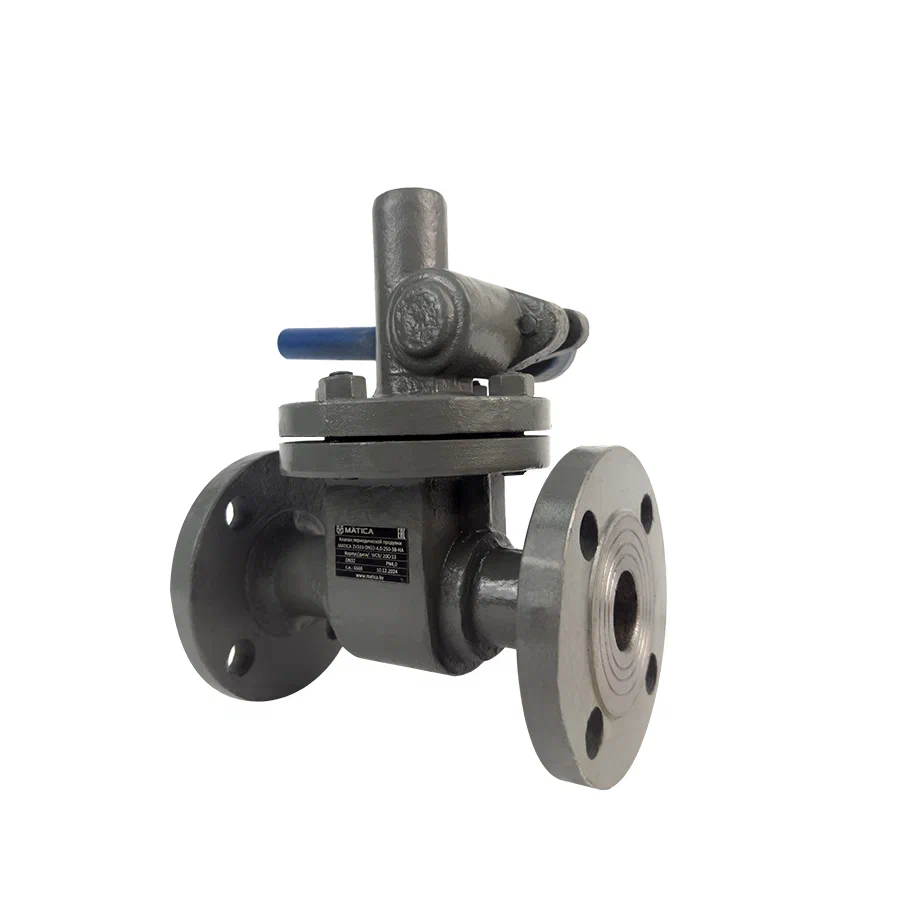

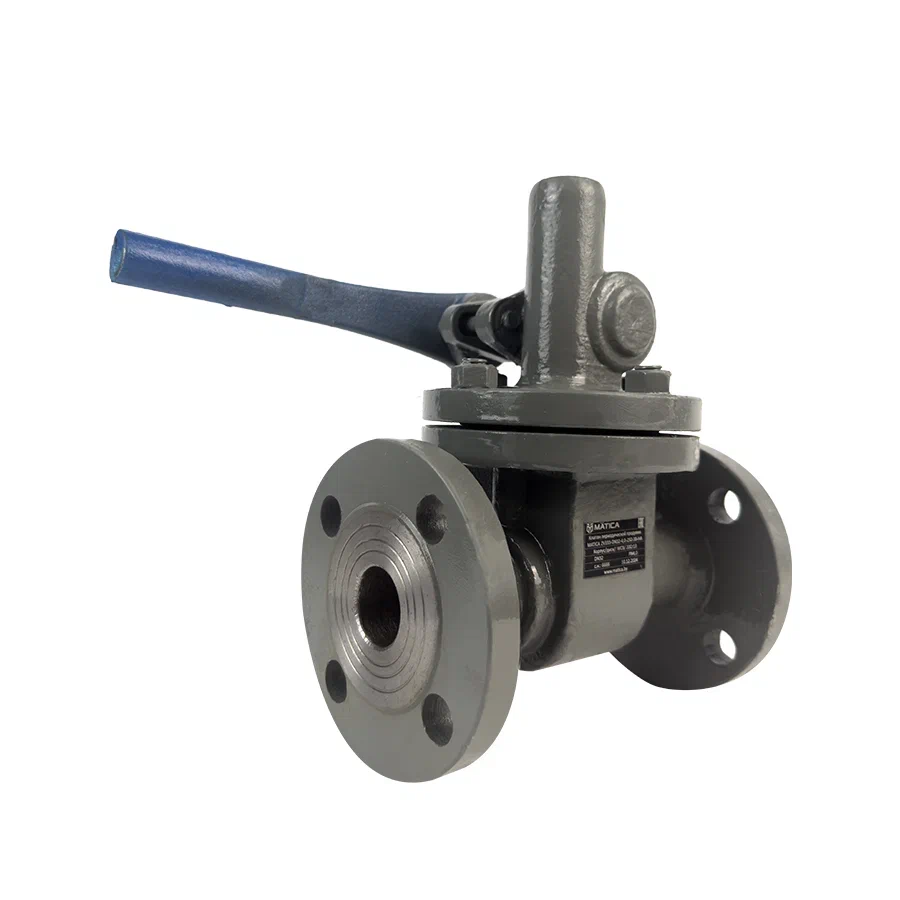

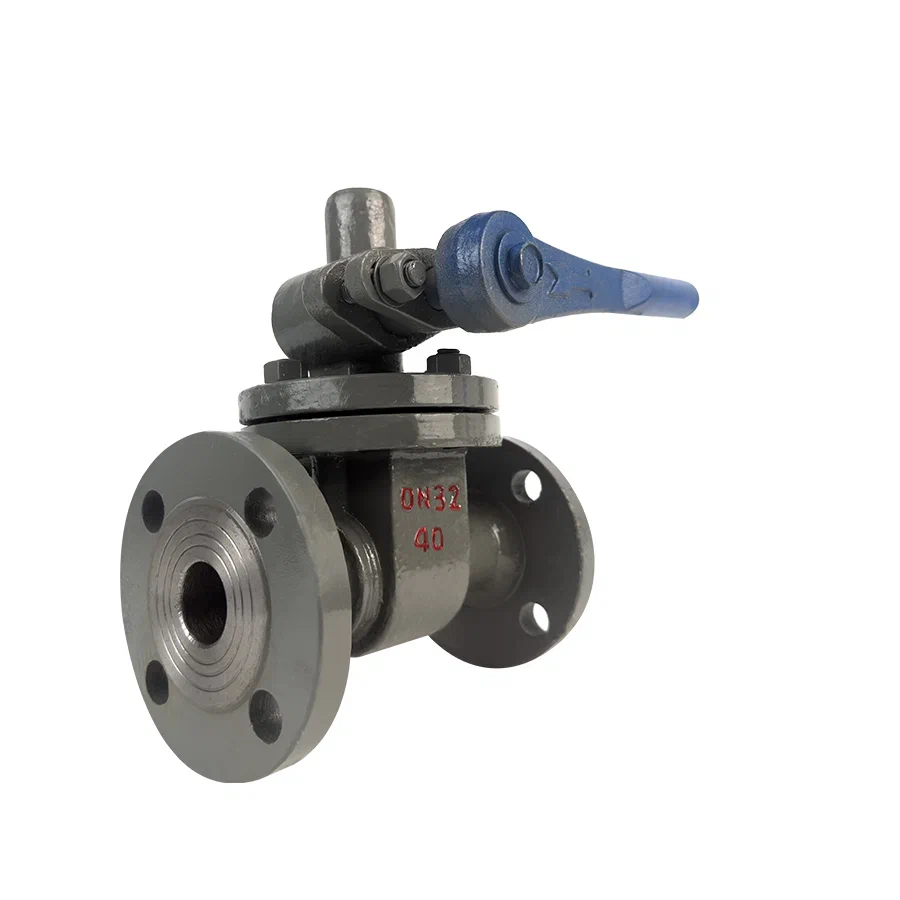

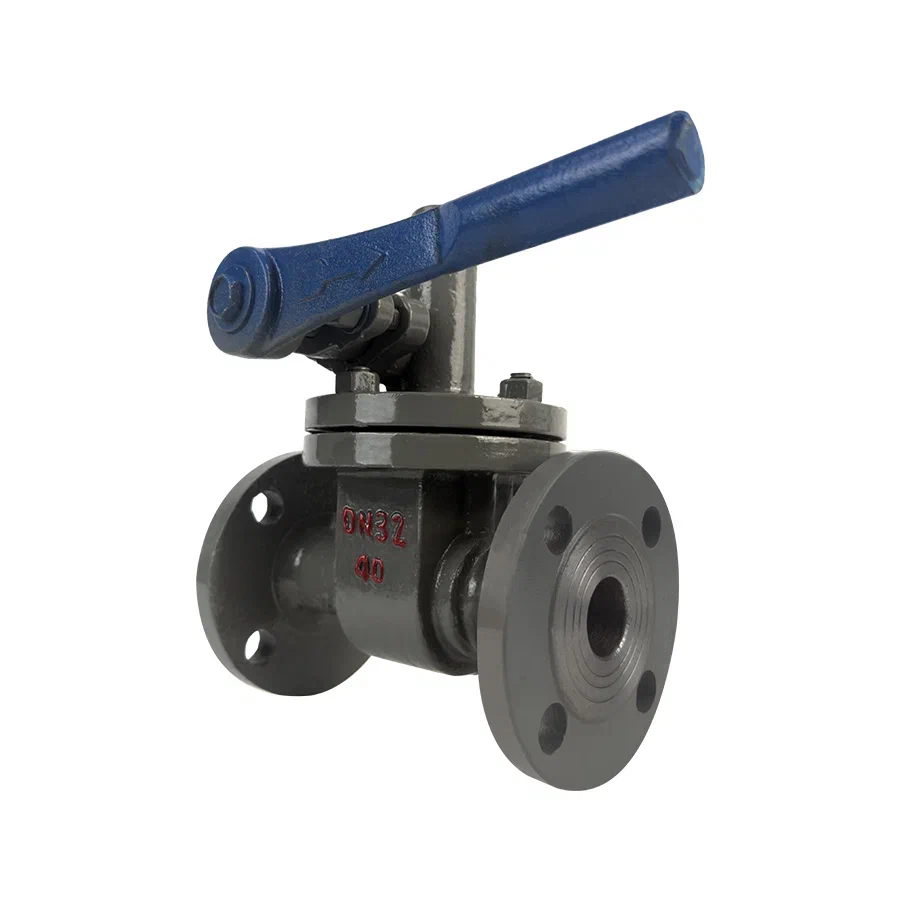

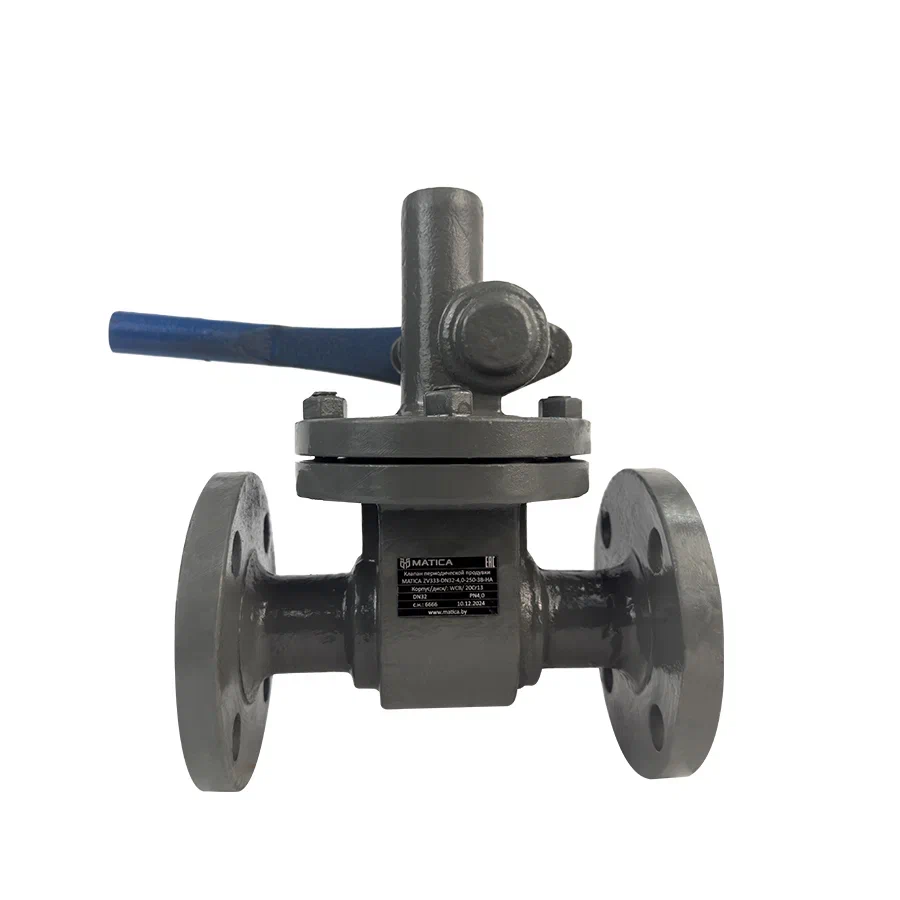

Клапаны периодической продувки MATICA серии ZV300 предназначены для эффективного удаления шлама и взвешенных частиц из паровых котлов, котлов-утилизаторов и других сосудов, работающих под давлением. Устанавливаются в нижних точках барабанов, коллекторов и опускных труб, где скапливаются нерастворимые осадки. Благодаря рычажному механизму и полнопроходной конструкции клапан создает мощный поток воды, захватывающий даже плотные отложения и предотвращающий их накопление на греющих поверхностях. Это критически важный элемент для поддержания теплового баланса и безаварийной работы котельного оборудования.

Ключевые преимущества и особенности

  • Мгновенное полное открытие — рычаг обеспечивает быстрое срабатывание, создавая эффект водяной воронки для максимального вымывания осадка за 3–4 секунды.
  • Полнопроходная конструкция — внутренний диаметр равен проходу трубопровода, что исключает гидравлические потери и обеспечивает высокую пропускную способность.
  • Не требует обслуживания — отсутствие сальников и регулируемых узлов, уплотнительные элементы из износостойких материалов рассчитаны на весь срок службы.
  • Безопасность и контроль — рычаг фиксируется в двух положениях: закрыто (предотвращение потери воды) и открыто (быстрое удаление шлама), исключая самопроизвольное переключение.
  • Широкий диапазон параметров — диаметры DN 25–80, давление PN 1,6–4,0 МПа (до 10 МПа под заказ), температура до +350 °C.

Конструктивное превосходство, гарантирующее долгий срок службы

Клапаны ZV300 изготавливаются из высококачественных материалов: корпус из стали WCB (GS-C25) или нержавеющих сталей CF8/CF8M, диск и седло из коррозионностойких марок X20Cr13, AISI304/316. Все изделия проходят 100% контроль прочности и герметичности, соответствуют требованиям ТР ТС 010/2011 и ТР ТС 032/2013. Отсутствие быстроизнашивающихся деталей и герметичная конструкция гарантируют расчетный срок службы не менее 10 лет даже в тяжелых условиях эксплуатации.

Гибкость монтажа и простое обслуживание — преимущества для эксплуатации

Клапаны могут монтироваться как на горизонтальных, так и на вертикальных трубопроводах. Присоединение — фланцевое по EN 1092-1 (возможны другие стандарты под заказ). Благодаря компактным габаритам и небольшой массе установка не требует специального оборудования. Обслуживание не предусмотрено: клапан не нуждается в регламентных работах, достаточно периодически проверять его работоспособность. При демонтаже (например, для очистки системы) достаточно ослабить фланцы — корпус легко снимается без разборки.

Доверяйте проверенному качеству от производителя

Оборудование MATICA производится с применением современных технологий и строгим контролем на всех этапах. На каждый клапан предоставляется гарантия 12 месяцев с возможностью продления. Мы предлагаем полную техническую поддержку, помощь в подборе и сервисное сопровождение. Продукция сертифицирована и соответствует международным стандартам.

MATICA ZV300 — чистота внутри, надежность снаружи!

Тип конструкцииКлапаны периодической продувки
Диаметр условный DN, мм25-80
Давление номинальное PN, МПа1,6 / 2,5 / 4,0 (6,3 и 10,0 по запросу)
Максимальная температура рабочей среды Tmax, °С-60°С… +350°С
Управлениерукоятка
электро- или пневмопривод (опционально)
Класс герметичности«А» по ГОСТ 9544-2015
Основные рабочие средывода, пар, теплоносители
Присоединениефланцевое
Ответные фланцыГОСТ 33259-2015 или аналог
Установочное положениеЛюбое, кроме положения «электроприводом вниз» для электроприводных клапанов
Направление подачи рабочей средыстрелка на корпусе клапана

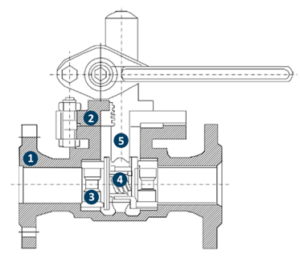

01 Материалы

Деталь Модель, материалы
ZV333 ZV344 ZV355
1 Корпус GS-C25 CF8 CF8M
2 Крышка GS-C25 CF8 CF8M
3 Седло 20Cr13 AISI420 AISI420
4 Диск A105 AISI304 AISI316
5 Шток 20Cr13 AISI420 AISI420

По запросу возможна замена материалов корпуса и внутренних деталей на такие как: A105N, A350 Gr.LF2, A182 Gr.F11, A182 Gr.F22, A182 Gr.F5, A182 Gr.F304, A182 Gr.F316, A182 Gr.F304L, A182 Gr.F316L и другие.

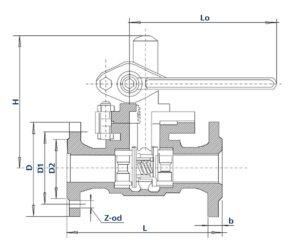

01 Основные габаритные и присоединительные размеры

PN, МПа DN L D D1 D2 b Z-od H Lo
1,6 DN25 160 115 85 65 14 4-14 160 180
DN32 200 135 100 78 16 4-18 180 200
DN40 230 145 110 85 16 4-18 220 220
DN50 250 160 125 100 16 4-18 230 240
DN65 265 180 145 120 18 4-18 250 280
DN80 280 195 160 135 20 8-18 280 350
2,5 DN25 160 115 85 65 16 4-14 160 180
DN32 200 135 100 78 18 4-18 180 200
DN40 230 145 110 85 18 4-18 220 220
DN50 250 160 125 100 20 4-18 230 240
DN65 265 180 145 120 22 8-18 250 280
DN80 280 195 160 135 22 8-18 280 350
4,0 DN25 160 115 85 65 16 4-14 160 180
DN32 200 135 100 78 18 4-18 180 200
DN40 230 145 110 85 18 4-18 220 220
DN50 250 160 125 100 20 4-18 230 240
DN65 265 180 145 120 22 8-18 250 280
DN80 280 195 160 135 22 8-18 280 350
02 Таблица подбора крепежа
Монтаж фланцевых клапанов MATICA® ZV300 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В. Клапаны серии ZV300 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.
DN (мм) РN, МПа

Фланцы воротниковые

ГОСТ 33259-15 тип 11



Фланцы плоские ГОСТ 33259-15 тип 01

вариант крепления с помощью

количество отверстий во фланце Шпилька
ГОСТ 9066-751 шпилька 2 гайки
количество отверстий во фланце Шпилька 9066-75

1 шпилька 2 гайки

Болт ГОСТ 7798-70

1 болт 1 гайка

25 1,6 4 М12х70 4 М12х70 М12х50
2,5 4 М12х75 4 М12х70 М12х50
4,0 4 М12х75 х х х
32 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х60
4,0 4 М16х90 х х х
40 1,6 4 М16х80 4 М16х90 М16х60
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
50 1,6 4 М12х80 4 М16х90 М16х80
2,5 4 М16х90 4 М16х90 М16х80
4,0 4 М16х90 х х х
65 1,6 4 М1бх90 4 М16х90 М16х80
2,5 8 М16х100 8 М16х90 М16х80
4,0 8 М16х100 х х х
80 1,6 4 М16х90 4 М16х90 М16х80
2,5 8 М16х100 8 М16х100 М16х80
4,0 8 М16х100 х х х
1 2 3 4 5 6 7 8  9 10
ZV 3 3 3 DN 50 4,0 250 3 (B) HA
1. Обозначение типа
ZVКлапан продувки
2. Маркировка серии
3дисковый
3. Материал корпуса
3сталь WCB
4нержавеющая сталь CF8 (по запросу)
5нержавеющая сталь CF8M (по запросу)
9специальные стали и сплавы
4. Материал диска
3сталь X20Cr13
4нержавеющая сталь AISI304 (по запросу)
5нержавеющая сталь AISI316 (по запросу)
9не типовые стали и сплавы
5. Диаметр условный DN, мм
25-8025-80 мм
6. Давление номинальное PN, МПа
4,04,0 МПа
7. Максимальная температура Tmax, °C
250250°C
350350°C
8. Тип присоединения
3фланцевое
9нетиповое присоединение
9. Исполнения фланцев
Bсоединительный выступ
Fвпадина (по запросу)
Eвыступ (по запросу)
D (M)паз (по запросу)
C (L)шип (по запросу)
Kпод линзовую прокладку (по запросу)
Jпод прокладку овального сечения (по запросу)
Xнетиповое исполнение
10. Тип управления
HAрычаг
PAпневмопривод
EAэлектропривод

Варианты управления клапанами периодической продувки

Дисковые клапаны периодической продувки MATICA ZV300 поставляются покупателям с различными вариантами приводов. В частности, у нас можно заказать этих узлы, оснащенные штурвалом, электрическим либо пневматическим приводом.

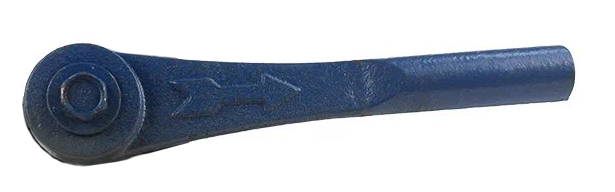

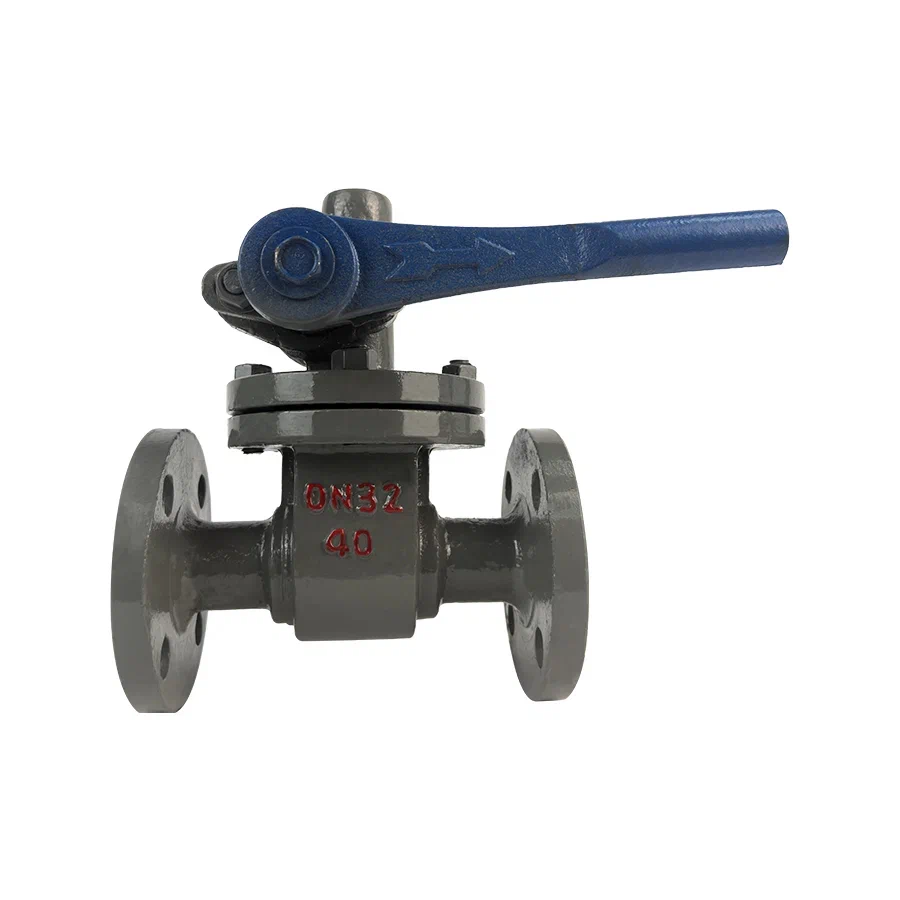

01 Рычаг для подрыва

Блокирующий рычаг имеет два положения:

  • Крайнее правое, которые закрывает клапан и исключает потерю рабочей среды из полости котла;
  • Крайнее левое, полностью открывающее клапан для удаления осадка и посторонних включений рабочей среды.

 Рычаг для подрыва всегда включается в базовую комплектацию поставки изделия по умолчанию. В качестве материала его изготовления применяются те же стали, что и для корпуса изделия. Любая версия с автоматизированным приводом также может быть укомплектована рычагом для подрыва клапана продувки с целью дублирования функции слива.

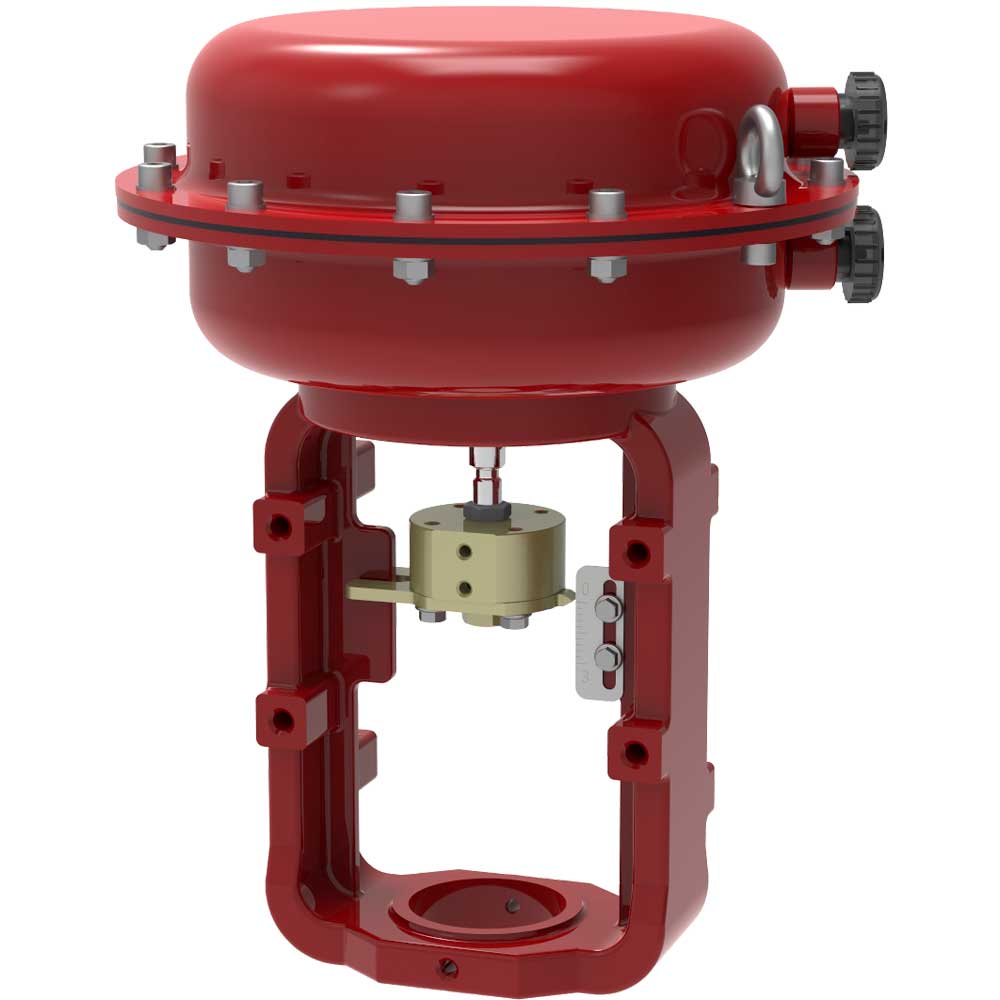

02 Пневмоприводы РА

Двухпоршневые приводы PA – вариант удаленного и автоматического управления клапанами периодической продувки MATICA ZV300.

Пневматические приводы по отдельному запросу заказчика могут быть дополнены таймером продувок, датчиком положения, концевыми выключателями, распределительными клапанами, блоками подготовки воздуха, соленоидным клапаном либо же иметь нержавеющее исполнение.

03 Электроприводы ЕА

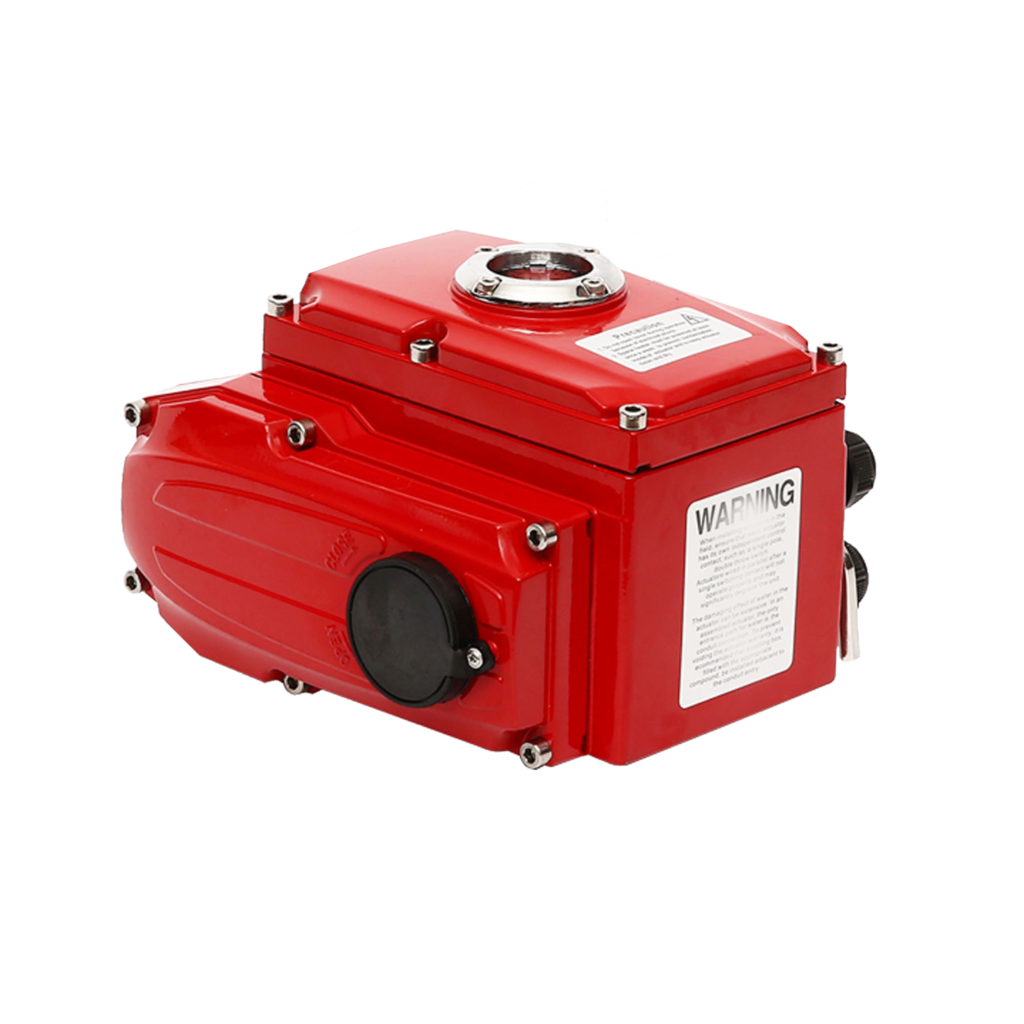

Электроприводы ЕА удобный орган управления, позволяющий осуществлять продувку полости котельного оборудования в удаленном режиме.  Функционирование электрического привода может производиться питанием переменного (380В/220В /110В) либо постоянного (24В/110 В) тока.

 Электроприводы по отдельному запросу заказчика могут быть дополнены таймером продувок, датчиком положения, блоками подготовки воздуха, соленоидным клапаном и другими опциями.

К сильным сторонам клапанов периодической продувки MATICA ZV300 относятся:

  • Высокая пропускная способность и незначительные гидравлические потери, обеспечиваемые полнопроходным исполнением арматуры;
  • Надежность применения;
  • Значительный срок службы оснащения;
  • Простота монтажа, обусловленная фланцевым соединением;
  • Отсутствие потребности в регулярном техническом обслуживании узла;
  • Высокая ремонтопригодность оборудования;
  • Выбор материалов конструктивного исполнения, размеров проходного сечения (DN25–DN80), версий приводов и других опций;
  • Доступная стоимость в сравнении с аналогичными изделиями конкурирующих брендов.

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регалментам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.

  • Монтаж фланцевых клапанов MATICAZV300 допускается осуществлять фланцами по ГОСТ 33259-15 тип 01 или 11, исполнение В. Клапаны серии
  • ZV300 монтируются на трубопровод с применением дополнительных прокладок, к примеру ПОН ГОСТ 15180.

ВНИМАНИЕ!!!

Для уточнения типа ответных фланцев и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».
