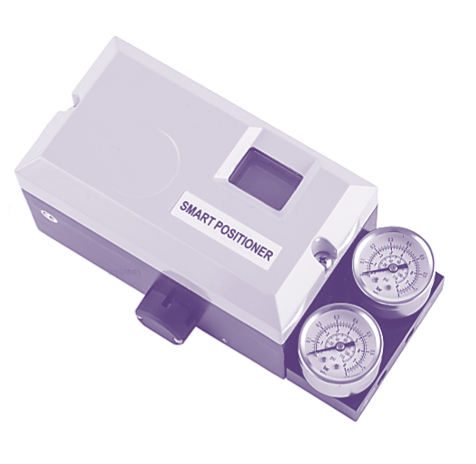

Интеллектуальный позиционер IEPP ALP-210

Интеллектуальный позиционер IEPP ALP-210 для регулирующего клапана – высокоточное смарт-устройство для управления регулирующей арматурой с системой обратной связи. Изделие предназначено для монтажа на пневматический привод с линейным перемещением поршня. Его установка на пневмоприводе призвана обеспечить точное управление расходом рабочей среды, проходящей через регулирующий клапан.

Предлагаемый брендом MATICA смарт-позиционер ALP-210 снабжен аналоговым датчиком обратной связи с сигналом 4-20 мА, позволяющим получить точную информацию о положении запорного элемента. Диагностировать состояние устройства и обеспечить его настройку (например, в плане вида входной характеристики — линейный, быстрое открытие, равнопроцентная, пользовательская) возможно благодаря встроенному дисплею и кнопочной панели.

Устройства широко востребованы на гидравлических и газовых коммуникациях предприятий химической и пищевой промышленности, сферы ЖКХ, объектах энергетики и так далее.

Тип конструкции:Интеллектуальные позиционеры
Сигнал на вход4-20 мА постоянного тока.  Разделенный диапазон 4-12 мА, 12-20 мА.
Сигнал на выходБез обратной связи 4-20 мА
HART 4-20мА + HART
Температура рабочей среды:-25°С…+60°С.
Влажность⩽90%
Точность контроля0,5%
Линейность±0,5%
Чувствительность±0,2%
Расход воздуха<2л/м при 0,14 МПа
Антидетонационная характеристика⩽2g (5-200 Гц)
Параметр внутренней безопасностиUi=28VDC li=93mA Pi=0.65W Ci=1nF Li=0.2mH
Уровень защитыIP66
Диапазон  входных данных4-12 мА постоянного тока
Диапазон  исходного выходного сигнала12-20 мА постоянного тока
Входной  сигнал4-20 мА постоянного тока / 20-4 мА постоянного тока
Выходной сигнал4-20 мА постоянного тока / 20-4 мА постоянного тока
Ограничение по отсечкеисточник: 0-10%, пункт назначения: 90%-110%
Регулировка ходаисточник: 0-30%, пункт назначения: 70%-100%.
Диапазон времени хода(0 — 200) сек
Линейность1:25, 1:50
Зона0,1% — 10%
Параметры ПИДзапрос
Размер интерфейса блока питанияNPT 1/2” или M20x1,5
Размер интерфейса источника воздухаNPT 1/4”
Давление0,14-0,6 МПа (1,4-6 Бар)

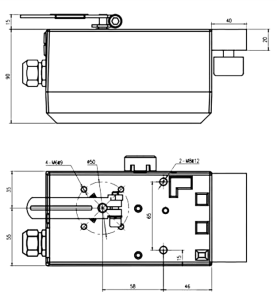

01 Основные габаритные и присоединительные размеры

1 2 3 4 5 6 7 8 9 10
ALP-210 R S N 1 0 4 S 0 0
1. Обозначение типа
ALP-210Позиционер модели ALP-210
2. Тип
RПоворотный
LЛинейный
3. Действия
SОдинарный
DДвойной
4. Наличие взрывозащиты
NНет
IEXiaIICT6:I
5. Тип соединения / ход
1NAMUR (для R типа)
216 – 60 мм. (для L типа)
330 – 100 мм. (для L типа)
6. Отверстие
О0,2 мм
7. Тип соединения по воздуху
4М20х1,5 – NPT 1/4”
5NPT 1/2” – NPT 1/4”
8опциональное соединение
8. Диапазон рабочей температуры
S-25°C…+60°C
L-40°C…+60°C
H-25°C…+150°C
9. Обратная связь
ОНет
14-20 мА
10. Протокол
ОНет
1HART

Достоинства интеллектуального позиционера ALP-210 для регулирующего клапана включают следующие пункты:

  • Комплектация мощным процессором и встроенными дросселями;
  • Возможность самокалибровки;
  • Передача данных по HART и MSBUS протоколу;
  • Способность работать в широком диапазоне температур (-25°С…+60°С). При установке на открытом воздухе для надежной работы в зимний период рекомендуется дополнительное утепление прибора;
  • Степень пыле- и влагозащиты IP 66;
  • Простой монтаж на линии, обеспечиваемый внутренней резьбой на узле;
  • Гарантийный срок 18 месяцев.
  • Если вы хотите узнать, насколько подходит применение интеллектуального позиционера ALP-210 для вашей регулировочной трубопроводной арматуры, обращайтесь к специалистам MATICA. С их помощью вы получите оптимальный результат и высокий комфорт управления системой.

ВНИМАНИЕ!!!

Для уточнения специфики монтажа и подбора крепежа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции
