Электроприводы EA PRO-300

Характеристики
Вид оборудования Электрические приводы
Серия EA PRO-300
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

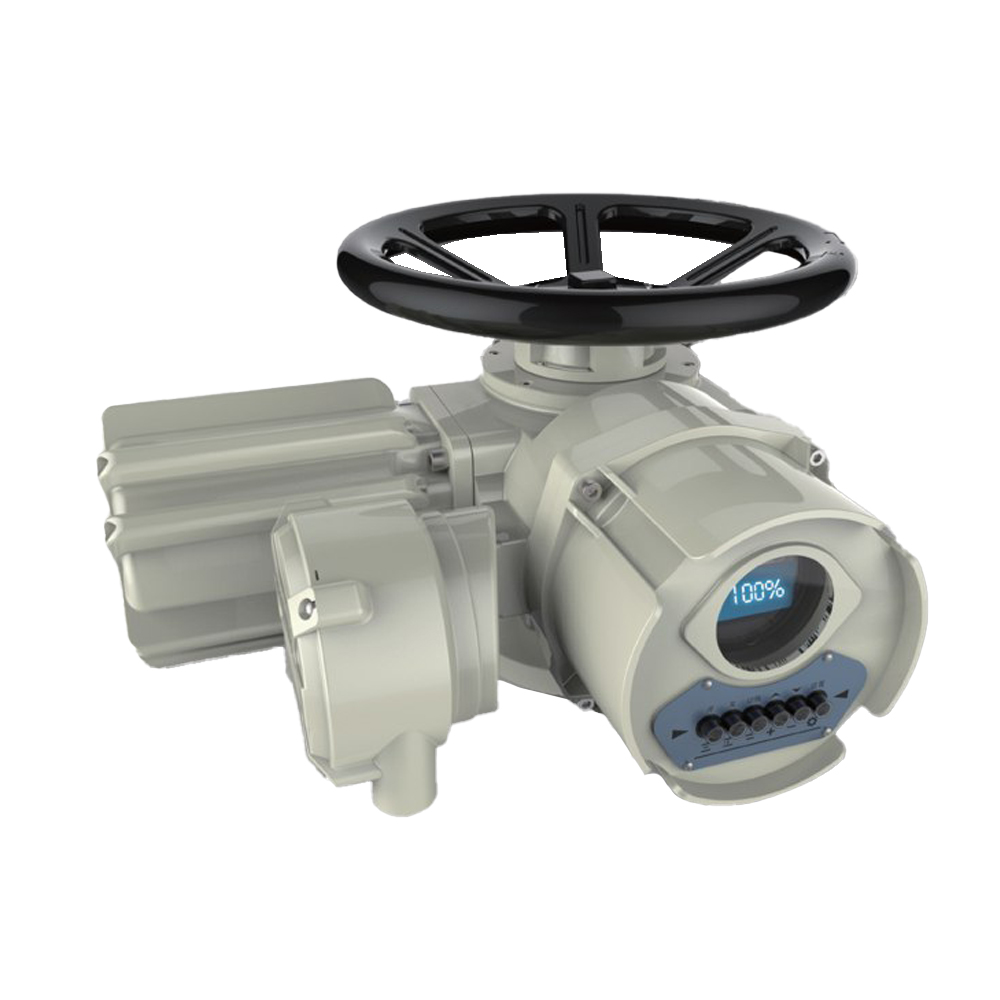

Электроприводы EA PRO-300

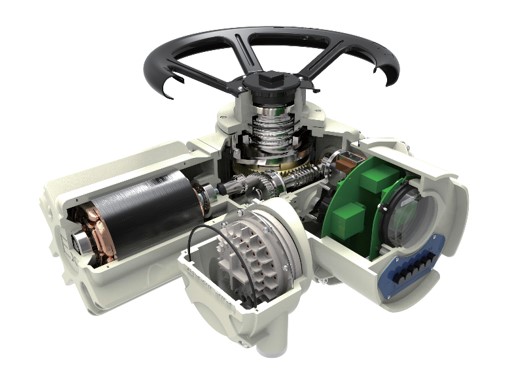

EA PRO-300 – многооборотный электрический привод для трубопроводной арматуры, воплощающий в себе ряд эффективных новаторских решений. Никогда еще управление положением заслонок, регулирующих и других клапанов не было таким удобным и контролируемым.

Выбор в пользу этого оборудования дает заказчику гибкие возможности управления и контроля за состоянием арматуры на ответственных участках контура гидравлических и газовых систем. Оснащение электроприводом EA PRO-300 того или иного узла обеспечивает возможность следующих типов управления:

  • Локальное (используя панель управления);
  • Дистанционное (используя пульт дистанционного управления приводом);
  • Дистанционное (используя внешний источник питания).

Как результат многочисленных достоинств, эта модель электропривода востребована в различных отраслях промышленности. В частности, таким оборудованием оснащаются коммуникации предприятий химической, нефтехимической, металлургической промышленности, энергетического сектора, ЖКХ и так далее.

Предлагаемые электроприводы EA PRO-300 могут быть использованы и на ряде трубопроводной арматуры MATICA – например, на дисковых затворах серии BV диаметром 250-2000 мм.

Таким образом, сделав выбор в пользу этой передовой модели электрического привода, вы выгодно инвестируете свои средства в пользу высокой надежности и удобства удаленного управления арматурой.

Напряжение380 В (±5%), 220 В (±5%)
Частота50 Гц (±0,4%)
Входной и выходной сигнал4-20 мА
Температура рабочей среды:-20 °C до ±70 °C
Степень защитыIP67
Класс герметичности:«А» по ГОСТ 9544-2015
Уровень взрывоопасностиExdIIBT4
Основная погрешность<±1%
Установочное положениеЛюбое, кроме приводом вниз

Варианты управления электроприводом EA PRO-300

В качестве вариантов управления приводом EA PRO-300 предлагаются ЖК-дисплей с кнопками и пульт дистанционного управления.

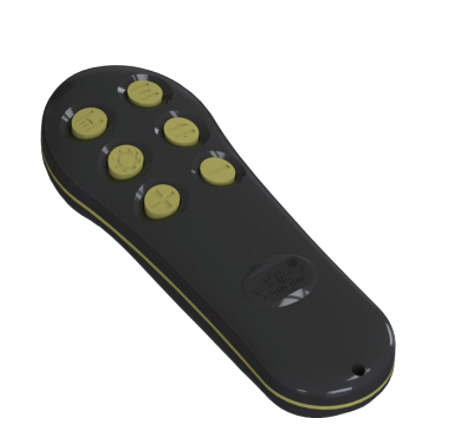

01 Пульт дистанционного управления

Входящий в комплект поставки пульт содержит шесть кнопок для управления электроприводом. Его недостатком является необходимость в периодической замене батареек и ограниченность дистанции управляющего сигнала (радиус 10 метров).

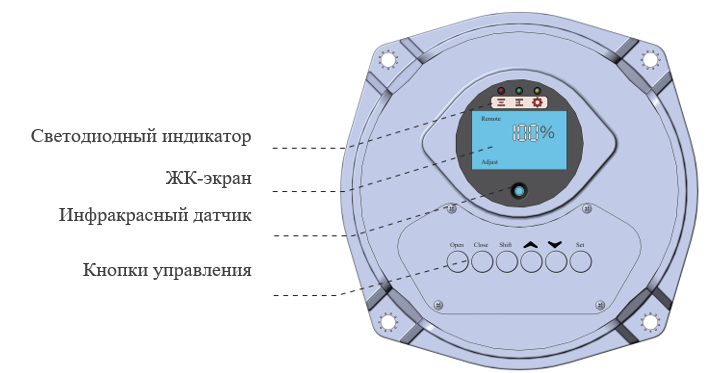

02 ЖК-дисплей с кнопками

ЖК-дисплей устройства также содержит 6 кнопок для настройки и управления.

В их числе:

  • Нормальный режим работы;
  • Кнопка SHIFT (переключение);
  • Переключение между режимами «Местное (LOCAL)» и «Дистанционное (REMOTE)» управление;
  • Сброс ошибок;
  • Вход в систему;
  • Режим установки параметров.
01 Интеллектуальный электропривод дискретного типа (открыть/закрыть)
Модель

EA PRO-300

Кут. момент (Нм)

Макс. диаметр штока (мм) Коэф. AC380V AC220V Прибл. вес

(кг)

Скорость

(об/мин)

Мощность (кВт) Ток (А) Скорость

(об/мин)

Мощность (кВт)

Ток (А)
3210 100 28 1:1 18 0,25 1,7 18 0,25 3,0 30
3215 150 28 1:1 18 0,37 2,5 18 0,37 4,0 30
3220 200 40 1:1 18/24 0,37/0,55 2,5/3,5 18 0,55 5,5 35
3230 300 40 1:1 18/24 0,55/0,75 3,5/5,5 18 0,75 7,0 35
3345 450 48 1:1 18/24 0,75/1,1 5,5/6,3 64
3360 600 48 1:1 18/24 1,1/1,5 6,3/8,0 65
3490 900 60 1:1 18/24 1,5/2,2 8,0/10,0 109
3412 1200 60 1:1 18/24 2,2/3,0 10,0/11,0 110
3518 1800 70 21,5:1 24 4,0 12,00 200
3525 2500 70 21,5:1 24 5,5 15,00 203
3635 3500 75 22,5:1 18 7,5 19,00 308
3650 5000 75 22,5:1 18 11,0 23,00 310
3780 8000 80 67,5:1 18 11,0 23,00 487
37100 10000 100 67,5:1 18 13,0 29,00 490
02 Интеллектуальный электропривод регулирующего типа

Модель

EA PRO-300

Кут. момент (Нм) Макс. диаметр штока (мм) Коэф. AC380V AC220V Прибл. вес (кг)
Скорость

(об/мин)

Мощность (кВт) Ток (А) Скорость

(об/мин)

Мощность (кВт) Ток (А)
3210 100 28 1:1 18 0,25 1,7 18 0,25 3,0 30
3215 150 28 1:1 18 0,37 2,5 18 0,37 4,0 30
3220 200 40 1:1 18 0,37 2,5 18 0,55 5,5 35
3230 300 40 1:1 18 0,55 3,5 18 0,75 7,0 35
3345 450 48 1:1 18 0,75 5,5 64
3360 600 48 1:1 18 1,1 6,3 65
3490 900 60 1:1 24 2,2 10,0 109
3412 1200 60 1:1 24 3,0 11,0 110

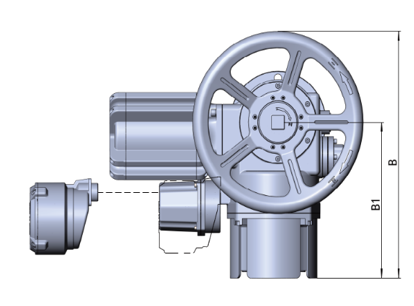

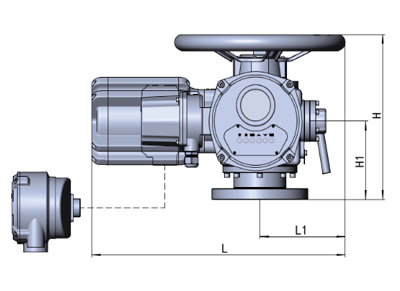

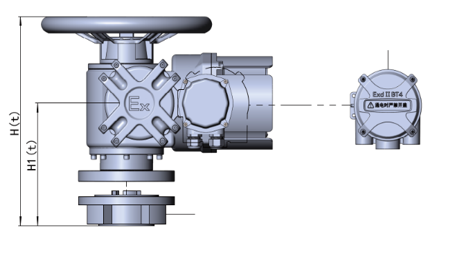

03 Основные размеры и соединения

Модель L1 L H1 H H1(t) H(t) B1 B
3210 163 470 112 292 162 342 326 488
3215 163 470 112 292 162 342 326 488
3220 163 540 112 292 192 372 326 488
3230 163 540 112 292 192 372 326 488
3345 200 624 172 362 236 426 342 542
3360 200 624 172 362 236 426 342 542
3490 280 685 198 426 464 700
3412 280 685 198 426 464 700
3518 282 785 214 529 499 781
3525 282 785 214 529 499 781
3635 322 920 246 596 490 800
3650 322 920 246 596 490 800
3780 322 920 566 916 490 1015
37100 322 920 566 916 490 1015

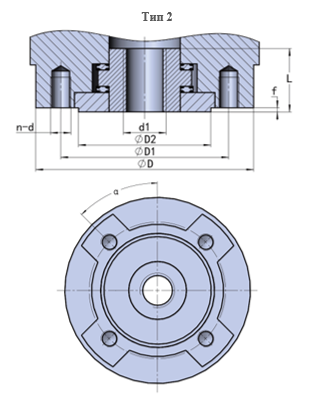

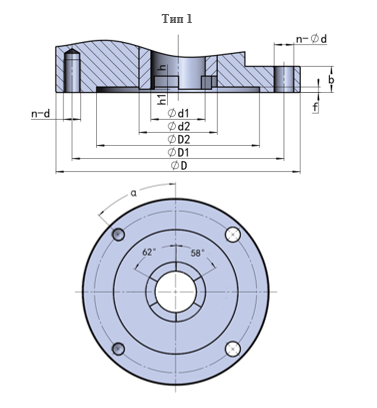

Мо-дель Тип 1 Тип 2
D D1 D2 (H9) h1 f h d1 d2 b d n a ISO D D1 D2 (f8) f d1 d L n a
3210



3215

145 120 90 2 4 8 30 45 20 M10 4 45o F10 125 102 70 4 T28 M10 51 4 45o
115 95 75     6 26 39 20 M8 4 45o
3220



3230

185 160 125 2 4 10 42 58 20 M12 4 45o F14 175 140 100 4 T36 M16 64 4 45o
145 120 90 2 4 8 30 45 20 M10 4 45o
3345

3360

225 195 150 2 5 12 50 72 24 Ø18 4 45o F16 210 165 130 4 T44 M20 79 4 45o


3490



3412

275 235 180 2 5 14 62 82 28 Ø22 4 45o F25 300 254 200 5 T60 M16 88 8 22,5o
230 195 150 2 5 12 50 72 28 Ø18 4 45o
3518

3525

330 285 220 3 6 16 72 98 30 Ø26 4 45o F30 350 298 230 5 T70 M20 128 8 22,5o
3635

3650

380 340 280 3 6 20 80 118 30 Ø22 8 22,5o
3780 430 380 300 3 8 25 83 128 43 Ø26 8 22,5o
37100 510 450 360 3 8 30 103 158 43 Ø33 8 22,5o
1 2 3 5 6 7
PRO 300 3210 I Ex 1
1. Обозначение типа
PROЭлектропривод промышленный
2. Серия
300высокопроизводительный
3. Модель
32103210-37100
4. Управление
Oдискретное
Iинтеллектуальное
5. Взрывозащита
Oнет
Exда
6. Соединения
1тип 1
2тип 2

Преимущества электропривода EA PRO-300 для трубопроводной арматуры включают следующие пункты:

  • Высокая надежность и длительный срок службы. Достигается применением компонентов на кремниевой основе (полупроводников) для создания качественной базы изделий;
  • Надежная защита органов управления от пыли и влаги;
  • Защищенность от помех, статического электричества, перепадов напряжения, перегрева двигателя и других аварийных ситуаций;
  • Простота установки, не требующая снятия крыши корпуса арматуры;
  • Удобное управление в нескольких вариантах;
  • Базовая функция регулирования положения арматуры, имеющаяся уже в базовой комплектации;
  • Настройка чувствительности продукции к управляющим сигналам;
  • Высокое быстродействие;
  • Наличие функций самодиагностики и вывода на дисплей данных об ошибках работы;
  • Механическая или программное ограничение хода выходного вала;
  • Широкий выбор доступных версий оснащения (в том числе, во взрывозащищенном исполнении привода).

ВНИМАНИЕ!!!

Для уточнения специфики монтажа рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регалментам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
