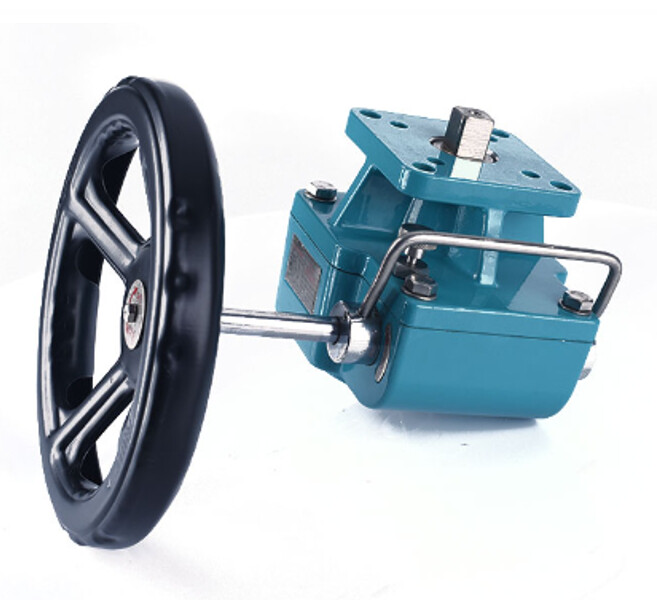

Червячный редуктор GA PRO-200

Характеристики
Вид оборудования Редуктор
Серия PRO-200
Бренд MATICA
Страна Беларусь
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации

Пневмоприводы EA PRO-100

Червячный редуктор GA PRO-200 от бренда MATICA предназначен для эффективного позиционирования запорных элементов регулирующей либо запорной трубопроводной арматуры. С его помощью вручную устанавливается необходимое персоналу положение запорного элемента шаровых клапанов, дисковых затворов и других четвертьоборотных устройств. Таким образом, воздействуя на командный орган изделий этой линейки, возможно управлять расходом рабочей среды от нуля до максимального установленного значения на узле.

Модульная червячная конструкция промежуточного редуктора позволяет также подключать электрический, пневматический либо гидравлический четвертьоборотный привод. Благодаря этому качеству обеспечивается возможность удобного управления арматурой на трубопроводах большого проходного диаметра, работающих с малым и средним давлением.

В результате управление MATICA GA PRO-200 подразумевает возможность переключения между режимами:

  • Ручной. Для перехода к ручному управлению необходимо нажать рычаг блокировки, а затем повернуть маховик против часовой стрелки до характерного звука;
  • Автоматический. Нажав рычаг блокировки редуктора, маховик необходимо повернуть по часовой стрелке.

Редукторы имеют конфигурации различных размеров, с различными передаточными отношениями и диапазоном крутящих моментов от 250 до 3000 Нм. Как результат, область применения этой продукции в зависимости от выбранной модификации весьма обширна. Изделия востребованы на линиях предприятий энергетики, коммунальной сферы, на предприятиях химической и пищевой промышленности.

Приводы, которыми снабжается предлагаемая продукция, при выполнении регулирующей функции также могут быть оснащены позиционерами для фиксации запорного органа в крайних и промежуточных положениях..

Тип конструкции:червячный редуктор
Передаточное число26:1...78:1
Момент на выходе, Нм250-3000
Присоединение ISOF05-F16 по DIN5211

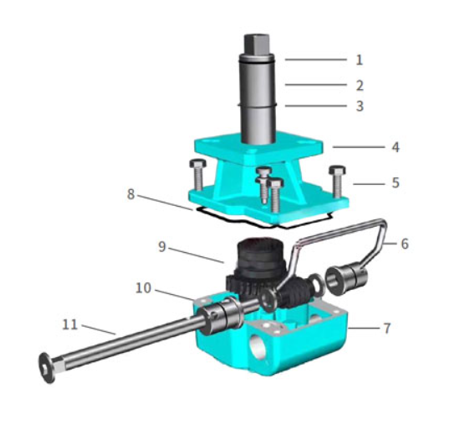

Основные материалы изготовления

МодельМатериал
1. ШтокСталь 45
2. О-КольцоEPDM
3. КольцоПружинная сталь
4. КрышкаАлюминий
5. БолтAISI 304
6. РычагAISI 304
7. КорпусАлюминий
8. ПрокладкаEPDM
9, Червяк редуктораQT500
10. ВтулкаQT400
11. ОсьQT400

Типовое применение редукторов GA PRO-200

МодельПривод PA PRO-100 двойного действия (DA)Привод PA PRO-100 c пружиной (SR)
GA PRO-200 DM01PA PRO-100 052DA – 092DAPA PRO-100 052SR – 092SR
GA PRO-200 DM02PA PRO-100 092DA – 105DAPA PRO-100 083SR – 105SR
GA PRO-200 DM03PA PRO-100 125DA – 160DAPA PRO-100 105SR – 125SR
GA PRO-200 DM04PA PRO-100 190DA – 210DAPA PRO-100 140SR – 160SR
GA PRO-200 DM05PA PRO-100 240DAPA PRO-100 190SR – 210SR
GA PRO-200 DM06PA PRO-100 270DA – 300DAPA PRO-100 240SR – 270SR

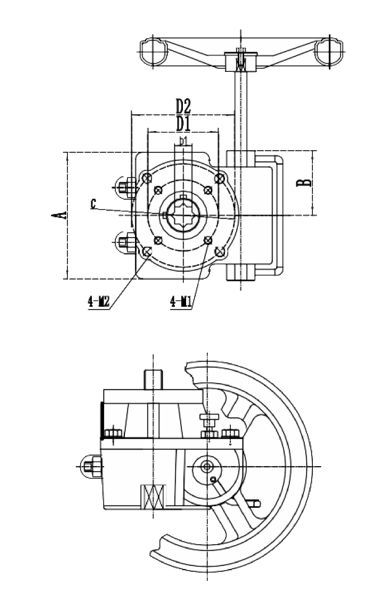

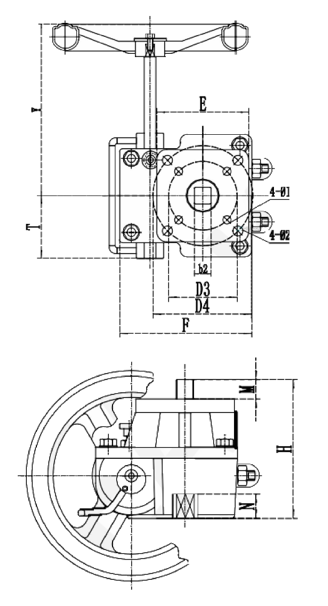

01 Основные размеры редукторов GA PRO-200

Модель Шток Для арматуры Для привода
b1 N b2 M D1 4-M1 D2 4-M2 E D3 4-Ф1 D4 4-Ф2
DM01 14 22 14 16 Ф50 4-М16 Ф70 4-М8 70*70 Ф50 4-Ф6.5 Ф70 4-Ф8.5
DM02 17 22 17 18 Ф70 4-М8 Ф102 4-М10 95*95 Ф70 4-Ф8.5 Ф102 4-Ф10.5
DM03 22 28 22 22 Ф102 4-М10 Ф125 4-М12 114*144 Ф102 4-Ф10.5 Ф125 4-Ф12.5
DM04 27 32 27 30 Ф102 4-М10 Ф125* 4-М12 129*129 Ф125 4-Ф12.5 Ф140 4-Ф16.5
DM05 36 45 36 38 Ф140 4-М16 / / 156*156 Ф140 4-Ф17 Ф160 4-Ф21
DM06 46 50 46 48 Ф160 4-М20 / / 160*160 Ф165 4Ф22 / /
Примечание: внизу DM04 для арматуры находится либо F10/F12, либо F10/F14.

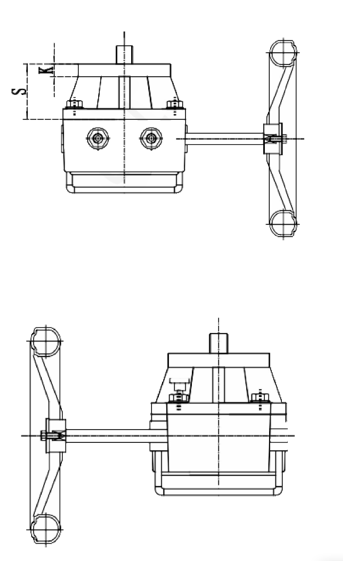

Модель А В ФС F T Y H S K Передаточное число Момент на выходе, Нм
DM01 90 55 Ф88 115 44 145 220 53 10 26:1 250
DM02 125 64 Ф110 135 62.5 178 133 56.5 13 28:1 450
DM03 140 71 Ф129 166 70 212 180 68.7 12.5 38:1 700
DM04 188.5 93 Ф174 202 94 280 195 84 15 54:1 1200
DM05 222 110 Ф205 245 110 315 225 92 15 80:1 2000
DM06 252 120 Ф275 280 125 320 252 102 15 78:1 3000
1 2 3 4 5
DM 01 F03/05 26:1 250
1. Обозначение типа
DMРедуктор червячный
2. Размер
01DM01
02DM02
03DM03
04DM04
05DM05
06DM06
3. Присоединение ISO
F05/07F05/F07 по ISO5211
4. Передаточное число
26:126:1
28:128:1
38:138:1
54:154:1
80:180:1
78:178:1
5. Крутящий момент
250250 Нм
450450 Нм
700700 Нм
12001200 Нм
20002000 Нм
30003000 Нм

Достоинства червячных промежуточных редукторов MATICA GA PRO-200 включают следующие пункты:

  • Компактное исполнение в сравнении с цилиндрическими вариантами такой продукции;
  • Высокое передаточное число червячной пары и плавность хода;
  • Отсутствие потребности в энергоснабжении;
  • Простая и надежная конструкция с применением стойких к коррозионным процессам материалов;
  • Длительный технический ресурс;
  • Низкий уровень шумности;
  • Доступная цена промежуточных редукторов GA PRO-200;
  • Широкий выбор доступных к заказу версий продукции.
  • При работе с редуктором трубопровод и арматура не должны быть под давлением.
  • Во время проведения монтажа и ухода необходимо прекратить подачу электрической, пневматической или гидравлической энергии к исполнительным элементам, применяемых вместе с редуктором и принять такие меры предосторожности, которые исключат их ненамеренное включение.

ВНИМАНИЕ!!!

Для уточнения специфики монтажа этой продукции рекомендуем консультироваться
со специалистами ООО «ТЕХНОМАТИКА».

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
