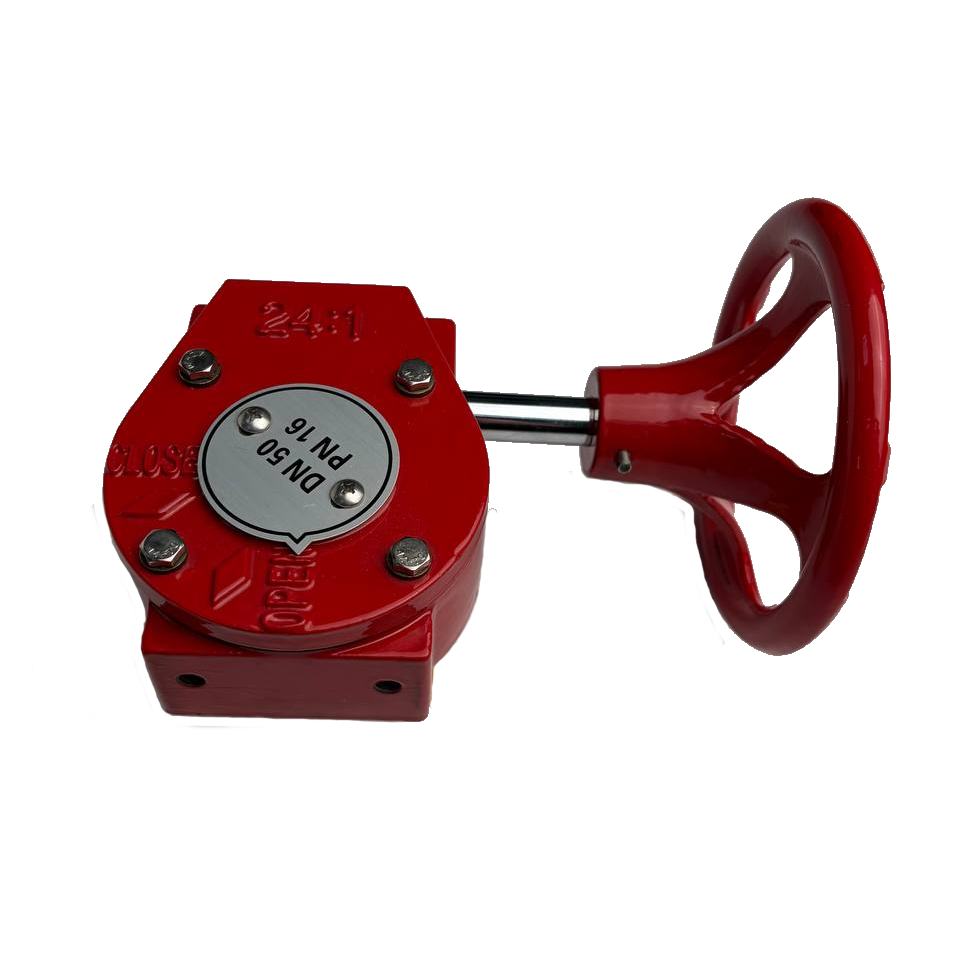

Редукторы четвертьоборотные MATICA GA PRO-100

Характеристики
Вид оборудования Редуктор червячный
Серия GA PRO-100
Бренд MATICA
Страна Беларусь
Характеристики и описание
Доставка по Беларуси, в Россию и Казахстан
Самовывоз со склада в г. Минске
Оплата возможна только юридическими лицами по безналичному расчету
Гарантийный срок – до 24 месяцев
Каталог
Производитель с опытом
Индивидуальные решения
Полный комплекс работ
Качество и инновации
Описание
Все характеристики
Основные размеры
Маркировка

Надежное ручное управление запорной арматурой: четвертьоборотные редукторы MATICA GA PRO-100

Обеспечьте точное позиционирование шаровых кранов и дисковых затворов с промышленными редукторами MATICA GA PRO-100. Эта линейка червячных механизмов предназначена для эффективного управления расходом рабочей среды на трубопроводах. Использование редукторов GA PRO-100 — это ваша возможность организовать надежное ручное управление арматурой там, где требуется высокая точность, значительное усилие и безаварийная эксплуатация оборудования.

Редуктор GA PRO-100 выступает в роли механического «усилителя», позволяя оператору легко и плавно открывать или закрывать четвертьоборотную арматуру. Благодаря понижению угловых скоростей и увеличению вращающего момента, одно движение штурвала гарантирует герметичное запирание потока или точную дозировку среды от нуля до максимального значения.

Ключевые преимущества и особенности MATICA GA PRO-100

Широкий диапазон рабочих параметров: Линейка редукторов охватывает крутящие моменты на выходе от 150 до 25000 Нм. Передаточные числа варьируются от 24:1 до 832:1, что позволяет подобрать оптимальное решение для арматуры любого диаметра.

Надежность в экстремальных условиях: Редукторы сохраняют работоспособность в широком температурном диапазоне: от -40°С до +150°С. Степень защиты корпуса IP65/66 гарантирует полную герметичность от пыли и влаги, обеспечивая стабильную работу даже на открытых площадках и в агрессивных средах.

Конструктивное превосходство, гарантирующее долгий срок службы
Корпус редуктора выполнен из высокопрочного чугуна GGG40 с защитным эпоксидным покрытием, устойчивым к коррозии. Червячная пара изготовлена из сочетания высокопрочного чугуна и легированной стали, а шток — из нержавеющей стали AISI420. Такая комбинация материалов обеспечивает исключительную износостойкость и выдерживает высокие нагрузки, что напрямую снижает затраты на техническое обслуживание.

Универсальность монтажа и простота интеграции — преимущества для эксплуатации
Редуктор спроектирован для прямого монтажа на арматуру с ответными фланцами по стандарту ISO5211 (F07…F30). Для установки не требуются дополнительные переходные пластины или крепежные элементы. Предусмотрена возможность механического ограничения хода «открыто-закрыто» с помощью регулируемых упоров, что исключает риск поломки арматуры при достижении крайних положений.

Безопасность и контроль
Редукторы GA PRO-100 позволяют организовать безопасное ручное дублирование. Конструкция исключает самопроизвольное обратное вращение, надежно фиксируя запорный орган в заданном положении даже при вибрациях и гидравлических ударах в системе.

Области применения

Используйте четвертьоборотные редукторы MATICA GA PRO-100 для оснащения узлов учета тепла, насосных станций, резервуарных парков и технологических обвязок. Продукция востребована в энергетике, жилищно-коммунальном хозяйстве (ЖКХ), нефтехимической, пищевой и целлюлозно-бумажной промышленности.

Доверяйте проверенному качеству от производителя

Гарантийный срок на редукторы GA PRO-100 составляет 12 месяцев с момента ввода в эксплуатацию. Завод-изготовитель гарантирует соответствие изделий высоким стандартам безопасности и надежности при условии соблюдения правил монтажа и эксплуатации.

Закажите консультацию или подбор типоразмера прямо сейчас! Наши специалисты помогут рассчитать необходимое передаточное число и выбрать модификацию редуктора MATICA GA PRO-100, идеально подходящую для ваших параметров давления, температуры и диаметра арматуры.

MATICA GA PRO-100: Точное позиционирование. Надежность проверенная временем.

Тип конструкциичервячный редуктор
Передаточное число24:1…832:1
Момент на выходе, Нм150…25000
Присоединение ISOF07…F30 по ISO5211
01 Материалы изготовления

Модель Материал
1. Шток нержавеющая сталь AISI420
2. Червяк высокопрочный чугун QT450 / QT500
3. Червячное колесо сталь 45
4. Корпус высокопрочный чугун GGG40 с эпоксидным покрытием

Другие материалы по запросу

01 Основные габаритные и присоединительные размеры

Размеры редукторов GA PRO-100 01-04


Размеры в мм.

Размер редуктора Передат. число Момент вых., Нм Вес, кг. T Y H1 H2 A S M V
GA PRO-100.01 24:1 150 5,8 124 44,8 65 32 207 53,7 105 146
GA PRO-100.02 30:1 500 8,1 167 61 78,5 38,1 296 71,5 142 295
GA PRO-100.03 50:1 1200 10,2 188 84,5 80 38,1 304 79 156 295
GA PRO-100.04 80:1 2300 17,3 258 88,7 105 49,5 384 111 209 385
Размер редуктора K E 4-M H*H L L1 d Z
GA PRO-100.01 90 70 M8 9*9; 11*11; 14*14 116,5 22 5 16
GA PRO-100.02 125 102 M10 17*17; 22*22 194 30 6 19
GA PRO-100.03 125; 150 102; 125 M10; M12 22*22; 27*27 194 30 6 19
GA PRO-100.04 195 140 M16 27*27; 36*36 242,5 37 5 25

Размеры редукторов GA PRO-100 05-09


Размеры в мм.

Размер редуктора Передат. число Момент вых., Нм Вес, кг. H1 H2 H3 S Y L1 L2 V d1
GA PRO-100.05 532:1 2500 31 45 57 53 103,5 165 120 251 285 20
GA PRO-100.06 640:1 4000 48 46 66 62 131 194 140 298 385 20
GA PRO-100.07 704:1 8000 80 55 88 69 146 223 160 334 385 28
GA PRO-100.08 832:1 15000 96 55 88 82 170 238 170 356 385 28
GA PRO-100.09 800:1 25000 205 70 126 83 250 310 180 466 450 28
Размер редуктора K E D N-M K1 K2 F H*H
GA PRO-100.05 175; 197 140 x 4-M16 x x x 27*27; 36*36
GA PRO-100.06 210; 276 165 x 4-M20 x x x 36*36
GA PRO-100.07 300 254 200*5 8-M16 18 72,15 63,35 x
GA PRO-100.08 300 254 200*5 8-M16 20; 22 84,8; 95,8 75; 85 x
GA PRO-100.09 350 298 230*5 8-M20 28 117,8 105 x
02 Таблица подбора редуктора GA PRO-100 и типовых затворов MATICA BV
Для быстрого выбора мы подготовили таблицу соответствия редукторов GA PRO-100 и дисковых затворов MATICA серий BV100, BV200, BV300, BV500. В ней указан типоразмер редуктора, его характеристики и подходящий DN затвора.
Код редуктора DN затворов дисковых MATICA BV100, BV200, BV300, BV500
GA PRO-100.01-150-24:1-F07-9*9 25-40
GA PRO-100.01-150-24:1-F07-11*11 50-100
GA PRO-100.01-150-24:1-F07-14*14 125, 150
GA PRO-100.02-500-30:1-F10-17*17 200
GA PRO-100.02-500-30:1-F10-22*22 250
GA PRO-100.03-1200:1-F10-22*22 300, 350
GA PRO-100.04-2300-80:1-F14-27*27 х
GA PRO-100.04-2300-80:1-F14-36*36 x
GA PRO-100.05-2500-532:1-F14-27*27 400, 450
GA PRO-100.05-2500-532:1-F14-36*36 500
GA PRO-100.06-4000-640:1-F16-36*36 600
GA PRO-100.07-8000-704:1-F25-18 700, 800
GA PRO-100.08-15000-832:1-F25-20 900
GA PRO-100.08-15000-832:1-F25-22 1000
GA PRO-100.09-25000-800:1-F30-28 1200

Если вы используете шаровые краны, дисковые затворы или другую четвертьоборотную арматуру сторонних производителей, редуктор GA PRO-100 также может быть адаптирован под вашу задачу.

Мы предлагаем:

  • Изготовление переходных фланцев под любой тип присоединения (не только ISO 5211).

  • Замену посадочного квадрата или шлицевого соединения под конкретный вал арматуры.

  • Индивидуальный подбор передаточного числа для оптимального соотношения усилия и скорости.

  • Специальные исполнения по материалам для агрессивных сред или низких температур.

Самостоятельный выбор редуктора «по диаметру трубы» часто приводит к ошибкам. Необходимо учитывать реальный крутящий момент на арматуре, который зависит от перепада давления, температуры, состояния уплотнительных элементов и даже частоты циклов.

Чтобы получить гарантированно корректное решение:

  1. Направьте нам марку и типоразмер арматуры (или её технические параметры: DN, PN, тип привода, присоединительные размеры).

  2. Укажите условия эксплуатации: среда, температура, частота срабатываний.

  3. Наши инженеры рассчитают требуемый выходной момент и предложат оптимальную модификацию редуктора — штатную или адаптированную.

Обращайтесь к официальным дилерам MATICA или напрямую к производителю. Мы поможем подобрать редуктор, который прослужит долго и будет точно соответствовать вашей арматуре — независимо от её происхождения.

1 2 3 4 5 6 7
GA PRO-100  . 01 — 150 — 24:1 — F07 — 9*9
1. Обозначение типа
GAРедуктор
2. Маркировка серии
PRO-100червячный серии PRO-100
3. Типоразмер
01-09от 01 до 09
4. Крутящий момент, Нм
150-25000от 150 Нм до 25000 Нм
5. Передаточное число
24:1-832:1от 24:1 до 832:1
6. Присоединение по ISO5211
F07-F30фланец по ISO5211 от F07 до F30
7. Тип обработки штока
9*9-36*36квадрат со сторонами от 9*9 мм. до 36*36 мм.
18-28цилиндр от 18 мм. до 28 мм. под шпонку
Пример заказа: GA PRO-100.01-150-24:1-F07-9*9
GAредуктор
PRO-100червячный серии PRO-100
01типоразмер 01
150крутящий момент 150 Нм
24:1передаточное число 24:1
F07присоединение F07 по ISO5211
9*9обработки штока — квадрат со сторонами 9*9 мм.
Преимущества
Монтаж
Гарантия и сертификаты

Ключевые преимущества и особенности MATICA GA PRO-100

  • 1. Максимальная адаптивность: широкий диапазон крутящих моментов и передаточных чисел. Линейка GA PRO-100 охватывает выходные крутящие моменты от 150 до 25 000 Нм, а передаточные числа — от 24:1 до 800:1. Это позволяет подобрать редуктор практически для любого типоразмера шаровых кранов, дисковых затворов и другой четвертьоборотной арматуры. Вы получаете возможность точно согласовать усилие и скорость открытия/закрытия с условиями вашего технологического процесса, исключив риск перегрузки как самого редуктора, так и запорного элемента.
  • 2. Бескомпромиссная надежность в экстремальных условиях эксплуатации. Редукторы GA PRO-100 сохраняют полную работоспособность в диапазоне температур от -40°C до +150°C, что делает их пригодными для использования как на неотапливаемых наружных площадках, так и вблизи высокотемпературных узлов. Степень защиты корпуса IP65 / IP66 гарантирует герметичность от пыли, прямых водяных струй и атмосферных воздействий. Это исключает отказы из-за коррозии или попадания абразивных частиц, обеспечивая стабильную работу оборудования даже в агрессивных средах (химические производства, морской климат, цеха с высокой влажностью).
  • 3. Конструктивное превосходство и ресурс, снижающий затраты на ТО
  • Корпус из высокопрочного чугуна GGG40 с эпоксидным покрытием устойчив к механическим повреждениям и коррозии.
  • Червяк выполнен из высокопрочного чугуна QT450 / QT500, а червячное колесо — из легированной стали 45. Такая комбинация (чугун+сталь) обеспечивает минимальный износ пары трения даже при интенсивной циклической работе.
  • Шток из нержавеющей стали AISI420 исключает проблемы с закисанием подвижных соединений.
    Благодаря этим решениям редуктор выдерживает высокие нагрузки без потери точности позиционирования, что напрямую снижает частоту сервисных интервалов и затраты на замену узлов.
  • 4. Универсальность монтажа и простая интеграция в любую систему. Редуктор спроектирован для прямого присоединения к арматуре с ответными фланцами по стандарту ISO 5211 (F07…F30). Вам не потребуются дополнительные переходные плиты, специальные крепежи или сложная настройка. Монтаж возможен в любом пространственном положении (горизонтальном, вертикальном, под углом), что особенно ценно при ограниченных монтажных проемах в насосных станциях или технологических обвязках.
  • 5. Точная настройка и безопасная ручная эксплуатация
  • Механическое ограничение хода: Редуктор оснащен регулируемыми упорами, которые позволяют четко выставить положения «открыто» и «закрыто» непосредственно после монтажа. Это исключает риск перекручивания запорного элемента и поломки арматуры при достижении крайних положений.
  • Самоторможение: Червячная конструкция исключает обратный ход — положение запорного органа остается неизменным даже при вибрациях трубопровода или гидроударах, что повышает безопасность эксплуатации.
  • Защита от перегрузки: Редуктор рассчитан на ручное управление без использования рычагов-удлинителей, превышающих допустимый входной момент, что предотвращает аварийные поломки по вине человеческого фактора.
  • 6. Гибкость выбора и дополнительные опции. По запросу доступны модификации с различными присоединительными размерами, материалами исполнения (например, корпус из нержавеющей стали для пищевых или фармацевтических производств) и специальными температурными исполнениями. Вы получаете не универсальное, а индивидуально подобранное решение под параметры вашей среды и условия эксплуатации.

Монтаж редуктора MATICA GA PRO-100 на арматуру: пошаговая инструкция

Правильная установка редуктора — залог долговечной и безаварийной работы всего узла. Монтаж должен выполняться квалифицированным персоналом с соблюдением правил техники безопасности. Перед началом работ убедитесь, что трубопровод не находится под давлением, а вся подводимая энергия (электрическая, пневматическая, гидравлическая) отключена и приняты меры против случайного включения.

1. Подготовка арматуры и редуктора

  • Убедитесь, что арматура (шаровая пробка, диск затвора) находится в том же положении, что и редуктор перед установкой. Для четвертьоборотных редукторов GA PRO-100 это обычно положение «ЗАКРЫТО». Поверните штурвал редуктора до упора в соответствующую сторону (ориентируйтесь по стрелке или маркировке на корпусе).
  • Проверьте соответствие фланцев присоединения: редукторы GA PRO-100 имеют стандартизированную посадочную поверхность ISO 5211 (типоразмеры от F07 до F30). Ответный фланец арматуры должен полностью соответствовать этому типоразмеру.
  • Очистите посадочные поверхности от загрязнений, заусенцев, остатков старой прокладки.

2. Установка редуктора на арматуру

  • Позиционирование. Установите редуктор на ответный фланец арматуры так, чтобы центрирующий буртик или втулка редуктора вошли в ответное отверстие арматуры. Убедитесь в соосности валов.
  • Крепление. Закрепите редуктор на арматуре с помощью крепежных элементов (болтов, шпилек), входящих в комплект поставки или подобранных по стандарту ISO 5211. Затяжку производите равномерно крест-накрест с моментом, указанным в паспорте арматуры и редуктора. Использование динамометрического ключа обязательно.
  • Важно: редуктор может быть смонтирован в любом удобном пространственном положении (горизонтально, вертикально и т.д.), если это не противоречит требованиям к конкретной арматуре.

3. Регулировка упоров-ограничителей (критически важный этап)

Редукторы MATICA GA PRO-100 оснащены механическими ограничителями хода. Регулировка проводится сразу после монтажа редуктора на арматуру, но до подачи давления в систему!

  1. Совместите положения. Вручную (с помощью штурвала) приведите редуктор в положение «ЗАКРЫТО», соответствующее закрытому состоянию арматуры. При этом запорный орган должен полностью перекрыть поток.
  2. Настройте упор «ЗАКРЫТО». Ослабьте контргайку упорного винта. Вращая регулировочный винт, добейтесь, чтобы он слегка коснулся соответствующей поверхности ограничителя, после чего затяните контргайку.
  3. Настройте упор «ОТКРЫТО». Аналогично, переведите редуктор в крайнее положение «ОТКРЫТО» и отрегулируйте второй упор.
  4. Проверка. Выполните 2–3 цикла открытия-закрытия, контролируя усилие на штурвале. Упоры должны четко ограничивать ход, не позволяя «перетягивать» арматуру, но и не мешая полному закрытию/открытию. Если в крайнем положении «ЗАКРЫТО» арматура не перекрывает поток — регулировка выполнена неверно, необходимо повторить настройку.

4. Завершающие работы

  • Убедитесь в надежности всех креплений.
  • При необходимости установите указатель положения (флажок) в соответствии с фактическим положением запорного органа.
  • Перед пуском системы проведите пробное опрессовку или проверку на герметичность при низком давлении.

Важные правила безопасности и эксплуатации

  • Запрещается использовать рычаги (трубы, удлинители) на штурвале для увеличения усилия. Если арматура не закрывается или не открывается с нормальным усилием — причина в неисправности арматуры или неправильной регулировке редуктора.
  • Категорически запрещено поднимать или перемещать собранный узел «арматура + редуктор» за какие-либо элементы редуктора (штурвал, корпус). Используйте только предназначенные для этого монтажные проушины (подвесные винты) на корпусе редуктора, и только для подъема самого редуктора, а не собранного узла.
  • Регулярно проверяйте затяжку крепежных соединений и целостность эпоксидного покрытия корпуса. При эксплуатации в условиях отрицательных температур исключите попадание влаги внутрь механизма.
  • Редуктор не предназначен для работы в качестве аварийного привода при заклинивании арматуры. Не прикладывайте чрезмерные усилия, пытаясь сдвинуть замерзший или закоксованный запорный орган — это приведет к поломке редуктора и арматуры.

Соблюдение этой инструкции гарантирует корректную работу редуктора MATICA GA PRO-100 на протяжении всего срока службы и сохраняет действие гарантийных обязательств завода-изготовителя.

Качество — это жизнь предприятия, которое всегда было глубоко укоренено в сердцах сотрудников MATICA. Оборудование, производственные технологии и научное управление компании ТЕХНОМАТИКА интегрированы в систему управления качеством IS09001, а качество продукции повышается за счет постоянного совершенствования всех производственных процессов.

Гарантийные обязательства

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев с момента продажи при условии соблюдения потребителем правил транспортировки, монтажа и эксплуатации.
Срок консервации – 3 года.
Средний срок службы корпусных деталей – не менее 30 лет.
Средний срок службы выемных деталей и комплектующих изделий – не менее 5 лет.

Сертификация по регламентам ТР ТС и IS09001 всей выпускаемой нами продукции

MATICA рассматривает честность как основу бизнеса, а качество как жизнь предприятия. Мы интенсивно развиваем наш бренд в строгом соответствии с международными стандартами качества IS09001, требованиями ТР ТС 004, 010, 012, 020, 032 и требованиями клиентов. Мы стремимся к удовлетворению клиентов, предоставляя высококачественные продукты и услуги в оговоренный срок, утвержденного качества, с увеличенной гарантией до 5 лет и сервисным обслуживанием в любой точке присутствия.
